Network Edge インフラストラクチャの障害シナリオ

このトピックでは、Network Edge で発生する可能性のある障害の例と、Equinix の対応について説明します。

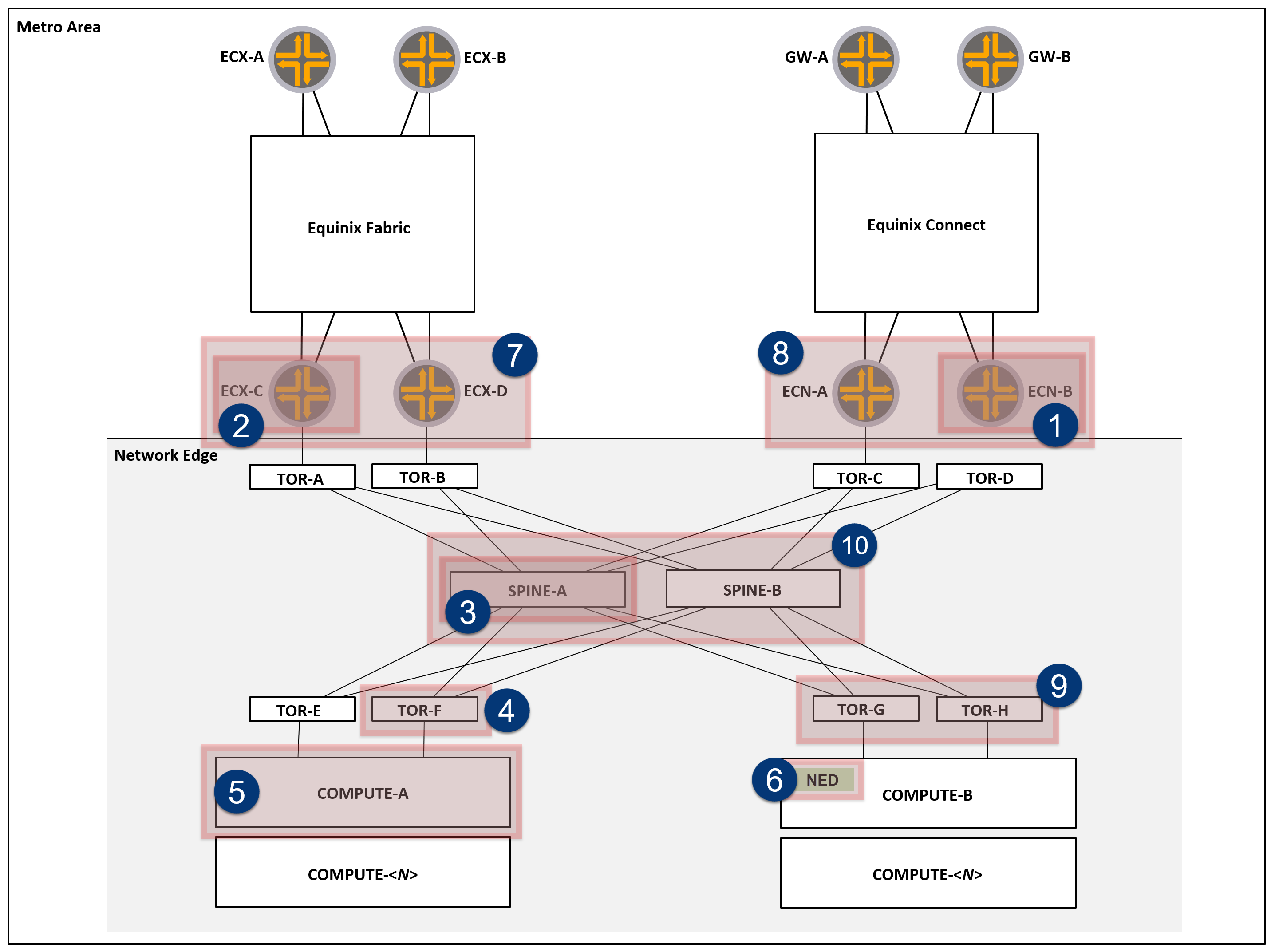

この図は、考えられる障害点を示している。数字は以下の説明に対応する。

ECNノードまたはリンクの障害：

• エクイニクスは自動的にトラフィックをリルートします。
• エクイニクスは優先度2のインシデントを発生させました。
• 回復力の喪失が通知される。

ECXノードまたはリンクの障害：

• 単一およびクラスタNetwork Edge VNF接続が中断される冗長VNFでは、復元力を高めるために冗長接続が必要
• Equinixは、単一およびクラスタVNFサービスが中断された場合に優先度1のインシデントを発行する。冗長VNFがセカンダリECXノードを介して冗長接続を提供する場合、Equinixは優先度2のインシデントを発行する。
• 回復力の喪失が通知される。

SPINEノードの故障：

• エクイニクスは自動的にトラフィックをリルートします。
• エクイニクスは優先度2のインシデントを発生させました。
• 回復力の喪失が通知される。

TORノードまたはリンクの障害：

• エクイニクスは自動的にトラフィックをリルートします。
• エクイニクスは優先度2のインシデントを発生させました。
• 回復力の喪失が通知される。

COMPUTEの失敗：

• インシデント発生時間が30分以内の場合、エクイニクスは自動的に同じコンピュート上に環境を再展開します。
• 30分後、エクイニクスは新しいコンピュート上にデバイスを再配置します。
• 再派遣のアラートが送られる。

Network Edge デバイス障害：

• エクイニクスポータルまたはGSDから優先度1のインシデントを発生させます。
• エクイニクスのライセンスを受けたデバイスでは、必要に応じてデバイスベンダーが関与します。
• 独自のライセンスまたはサードパーティのライセンスを使用している場合は、デバイスベンダーに問い合わせることをお勧めする。「一般的なNetwork Edgeデバイスシナリオによるデバイス責任の境界」を参照。

ECXノードの複合故障：

• エクイニクス、優先度1のインシデントを提起
• サービスの喪失が通知されます。

ECNノードの複合障害：

• エクイニクス、優先度1のインシデントを提起
• サービスの喪失が通知されます。

TORの複合障害：

• エクイニクス、優先度1のインシデントを提起
• サービスの喪失が通知されます。

脊椎の複合障害：

• エクイニクス、優先度1のインシデントを提起
• サービスの喪失が通知されます。
