ネットワーク統合の効率化
Equinix Network Edge は、Equinix Fabric と連携して、数分で起動できる仮想クラウドオンランプを提供し、さまざまなアプリケーションのネットワーク間接続を可能にします。結合する必要のある異種のネットワークについては、単一のセキュリティ制御ポイントを作成して、ネットワーク間のセキュリティ境界を強制することができます。これは、企業合併や買収の際に役立ちます。
アーキテクチャ

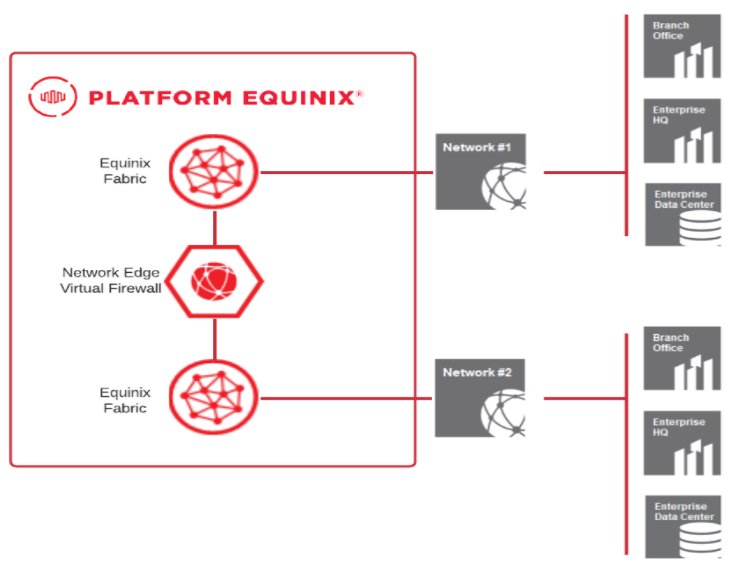

下図のトポロジは、買収の一環として相互接続が必要な 2 つの異種ネットワークを示しています。このような場合、ネットワーク間の相互接続を実現し、さらなる統合を可能にするアジャイルソリューションを導入することが急務となります。
このソリューションは、配備されるデバイスの数を減らし、ネットワーク間に単一のセキュリティコントロールポイントを作成します。また、パフォーマンスや規制上の要件で必要な場合は、地域間接続のために分散したコントロールポイントに配備することもできます。
ネットワーク間の通信は、Equinix Fabric上でレイヤ2のダイレクトプライベート相互接続を行い、Network Edgeデバイスがレイヤ3のルーティングとセキュリティサービスを提供します。Network Edgeデバイスは、Network Edgeのネットワーク機能仮想化（NFV）プラットフォームでホストされる仮想ネットワーク機能（VNF）です。
エクイニクスコンポーネント
- Equinix Fabric - Equinix Fabricはスイッチングプラットフォームであり、Fabricに参加する幅広いプロバイダにプライベート接続を提供します。Software-Defined Networkingを利用してFabric上に仮想回線をプロビジョニングし、Fabricに接続しているプロバイダとの接続を確立します。仮想接続は、カスタマーポータルまたはAPIを使用して作成できます。
- Equinix Network Edge – Network Edge は、Cisco、Juniper、Palo Alto、Fortinet、Versa、Aruba、Check Point などのさまざまなベンダーの VNF（ルーター、ファイアウォール、SD-WAN）をホストする ETSI 準拠の NFV プラットフォームです。VNF はリアルタイムで導入でき、導入後は Fabric 上のプロバイダへの仮想接続の構築を開始できます。
ネットワーク接続性
- 企業ネットワーク - ネットワーク1とネットワーク2は、買収後に相互接続しなければならない2つのネットワークである。
- ネットワークサービスプロバイダ（NSP） - NSPは、Equinix Fabricへのネットワーク接続を提供します。Equinix Fabric上のプロバイダであれば、Network Edge接続に利用できます。
- BYOC（Bring Your Own Connection） - Network EdgeはFabric参加者のみに接続できます。Fabricに参加していないプロバイダについては、BYOC機能を利用することで、任意のネットワーク・プロバイダをFabricに接続できます。詳細については、以下の追加情報セクションを参照してください。
- Equinix Fabric - Equinix Fabricは、ネットワーク1とネットワーク2を相互接続するバックボーンとして機能します。Equinix Fabricは、ネットワーク間の仮想回線を迅速に構築するために使用され、統合の進捗に応じて要件に基づいて帯域幅を動的に調整できます。
推奨
これらの推奨事項は、出発点となるものです。お客様の要件は、このリストとは異なる場合があります。
- 場所の選択 - このアーキテクチャ例では、同じ地域間の接続を示している。配備する地域によって、レイテンシは異なります。これは、厳しいレイテンシ要件を持つアプリケーションを設計する際に重要な考慮事項です。しかし、アプリケーションによっては地域間の接続が必要な場合もあります。そのような場合は、Equinix Fabricのグローバルリーチを利用して接続を構築してください。
- 高可用性 - このアーキテクチャは、フォールトトレランスのないシングルスレッド展開を示しています。エクイニクスでは、お客様のビジネス要件に必要なレベルのフォールトトレランスを導入することを推奨しています。Network Edgeは冗長化されたデバイスで導入することも、ベンダーによっては高可用性ペアとして導入することもできます。
- ネットワークアドレス変換 - 異種ネットワークの接続には通常、ネットワークアドレス変換（NAT）設定が必要です。必要に応じて、エクイニクスは各地域でNAT用のパブリックアドレス空間を提供できます。
考察
このアーキテクチャを実装する際には、以下の要素を考慮する。
パフォーマンス
レイテンシに加えて、コンポーネント間の帯域幅とデバイスのスループットも重要である。仮想回路は適切なサイズでなければならず、デバイスは望ましいスループットをサポートしなければならない。
セキュリティ
Equinix Fabricからクラウドプロバイダへのプライベートな相互接続は暗号化されません。暗号化を必要とするアプリケーションは、アプリケーション層で暗号化するか、Network Edgeデバイスとクラウドゲートウェイの間でIPSECトンネルを構築できるネットワーク層で暗号化しなければならない。IPSECトンネルはオーバーヘッドを伴うため、デバイスの選択にも影響します。
エクイニクスのコスト
- デバイスインスタンス - 仮想デバイスの費用（ライセンス費用は含まれません）。
- 仮想デバイスのライセンス - 一部のベンダーのサブスクリプション・ライセンスを購入できます。BYOL（Bring Your Own License）はすべてのベンダーで利用できます。
- 仮想回線 - 月額利用料金は回線サイズに基づきます。Equinix Fabricを介した都市圏間の接続には、リモート接続の追加料金が発生します。
ネットワークサービスプロバイダ費用
NSPで発生した料金は、クラウドサービスプロバイダ（CSP）から直接請求されます。
Network Edgeに仮想セキュリティデバイスを導入することで、単一のセキュリティコントロールポイントまたは複数の分散コントロールポイントでネットワークを相互接続し、アプリケーションのパフォーマンスを最大化し、セキュリティを強化することができます。
