コロケーションとネットワークエッジの接続

ネットワークエッジはエクイニクスFabricと連携し、数分で導入可能な仮想クラウドオンランプを提供します。あるメトロロケーションでFabricに接続されているコロケーションリソースは、エクイニクスFabricを経由して別のメトロロケーションのクラウドFabric参加者に接続することができます。

Architecture​

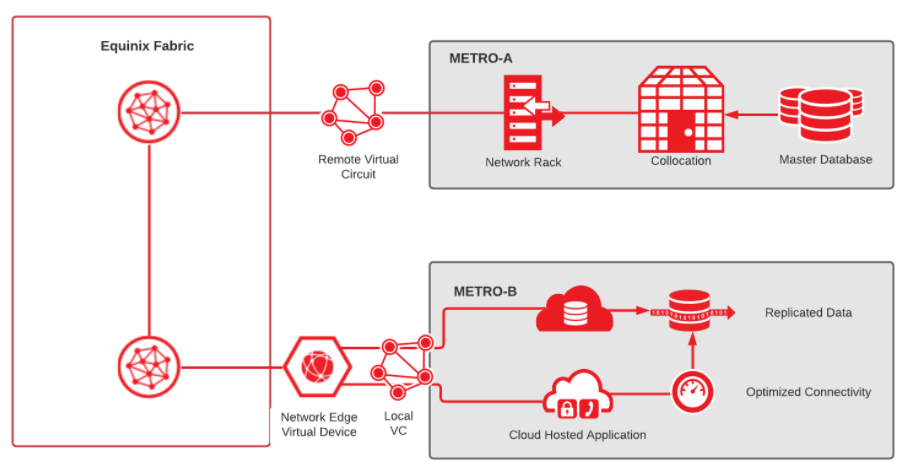

このリファレンスアーキテクチャシナリオでは、メトロAのエクイニクスコロケーションキャビネットに配置されたプライマリデータベースが、メトロBのクラウドホスティングデータベースにレプリケートされる必要があります。メトロBには、レプリケートされたデータベースからデータにアクセスするホストアプリケーションも含まれる。アプリケーションのパフォーマンスを最適化するため、ホストされるアプリケーションと複製されるデータベースは近接していなければならない。

メトロ拠点間のネットワーク通信は、エクイニクスFabricによりリモート仮想回線で提供されます。複製されたデータベースとホストアプリケーション間の低レイテンシー接続は、ローカル仮想回線上で提供され、アプリケーションと異なるクラウドプロバイダー上にホストされている複製されたデータベースを相互接続します。

エクイニクス・コンポーネント​

  • Equinix Fabric - Equinix Fabricはスイッチングプラットフォームであり、Fabricに参加するプロバイダにプライベート接続を提供します。Software-Defined Networkingを利用してFabric上に仮想回線をプロビジョニングし、Fabricに接続しているプロバイダへの接続を確立します。仮想接続は、カスタマーポータルまたはAPIを使用して作成できます。
  • エクイニクスNetwork Edge - Network Edgeは、Cisco、Juniper、Palo Alto、Fortinet、Versa、Aruba、Check Pointなど、さまざまなベンダーの仮想ネットワーク機能（VNF）（ルーター、ファイアウォール、SD-WAN）をホストするETSI準拠のNFVプラットフォームです。VNFはリアルタイムでデプロイでき、デプロイ後はFabric上でプロバイダーとの仮想接続を開始できる。
  • リモート・バーチャル・サーキット - リモート・バーチャル・サーキットは、ファブリック全体でレイヤ2サーキットを構築するために使用されます。レイヤ2アンダーレイは、VNIとVLANの組み合わせを使用してつなぎ合わされるため、レイヤ2隣接を形成してレイヤ3接続を確立できます。仮想回線の帯域幅は、アプリケーションのニーズの変化に応じて動的に調整できます。
  • ローカル・バーチャル・サーキット - ローカル・バーチャル・サーキットは、リモート・バーチャル・サーキットと同じ機能を持ち、Fabric参加者との相互接続を構築する際に、同じメトロ内で展開される。
  • ネットワークラック／コロケーション - ネットワーク機器とプライマリデータベースはメトロAのエクイニクスデータセンターでホスティングされ、ネットワーク機器はエクイニクスFabricに接続されます。ネットワークラックのネットワーク機器は、メトロBのNetwork Edge仮想デバイスにリモート仮想回線経由でレイヤー3ピアリングを確立します。

クラウドサービスプロバイダー（CSP）の構成要素​

  • プライベート相互接続 - CSPからのプライベート相互接続は、エクイニクスFabricに接続するレイヤー2のパートナー接続またはホスト接続です。パートナー接続またはホスト接続は、デバイスとピアリング先のCSPルーターとの間に中間スイッチを提供します。レイヤ2のプライベート相互接続が確立されると、CSPゲートウェイとのレイヤ3ピアリングを設定できます。プライベート相互接続はインターネットをバイパスします。
  • クラウド・ホスティング・サービス - アプリケーションとレプリケートされたデータベースは、メトロBのNetwork Edge仮想デバイスの近くにあるクラウド・プロバイダーでホストされる。
  • 最適化された接続性 - クラウドホストコンポーネントとNetwork Edge仮想デバイスは仮想回線で相互接続されているため、アプリケーションのパフォーマンスは最適化されています。

推薦の言葉​

これらの推奨事項は、出発点となるものです。お客様のご要望は、このリストとは異なる場合があります。

  • 場所の選択 - このアーキテクチャ例では、同じ地域間の接続を示している。配備する地域によって、レイテンシは異なります。これは、厳しいレイテンシ要件を持つアプリケーションを設計する際に重要な考慮事項です。しかし、アプリケーションによっては地域間の接続が必要な場合もあります。そのような場合は、エクイニクスFabricのグローバルリーチを利用して接続を構築してください。
  • 高可用性 - このアーキテクチャは、フォールトトレランスのないシングルスレッドの導入を示しています。エクイニクスでは、お客様のビジネス要件に必要なレベルのフォールトトレランスを導入することを推奨しています。Network Edgeは冗長化されたデバイスで導入することも、ベンダーによっては高可用性ペアとして導入することもできます。
  • IPアドレッシング - プライベート仮想インターフェイスを介したプライベートサービスへの接続では、プライベートIPアドレッシングを使用できます。パブリックサービスによっては、お客様自身のパブリックIPアドレスとNATがNetwork Edgeデバイスに必要になる場合があります。パブリック・アドレスの要件は CSP ごとに異なるため、パブリック接続を作成する前に調査が必要です。

配慮事項​

このアーキテクチャを実装する場合、以下の要素を考慮する。

Performance​

レイテンシーに加えて、コンポーネント間の帯域幅とデバイスのスループットも重要である。仮想回路は適切なサイズでなければならず、デバイスは望ましいスループットをサポートしなければならない。

セキュリティ​

ファブリックからクラウドプロバイダーへのプライベートな相互接続は暗号化されません。暗号化を必要とするアプリケーションは、アプリケーション層で暗号化するか、ネットワーク・エッジ・デバイスとクラウド・ゲートウェイの間でIPSECトンネルを構築できるネットワーク層で暗号化しなければならない。IPSECトンネルはオーバーヘッドを伴うため、デバイスの選択にも影響します。

エクイニクスのコスト​

  • Device instance - 仮想デバイスのコスト（ライセンスコストは含まない）。
  • 仮想デバイスのライセンス - 一部のベンダーのサブスクリプション・ライセンスを購入できます。BYOL（Bring Your Own License）はすべてのベンダーで利用できます。
  • 仮想回線 - 月額利用料金は回線サイズに基づきます。エクイニクスFabricを介したメトロ間の接続には、リモート接続の追加料金が発生します。

CSPコスト​

  • Egress charges - 一部のサービス・プロバイダは、プライベート相互接続を介して送信されるデータ量に基づいて料金を請求する。この料金はプロバイダによって異なる。プライベート相互接続を使用することで、インターネットと比較して、イグレスチャージが削減されます。
  • 固定ポート料金 - 一部のプロバイダでは、イグレス料金に加えて、回線サイズに基づいて課金されます。イグレス・チャージと固定ポート・チャージの両方がアプリケーションの設計に影響する。
