冗長デバイスリンクグループ

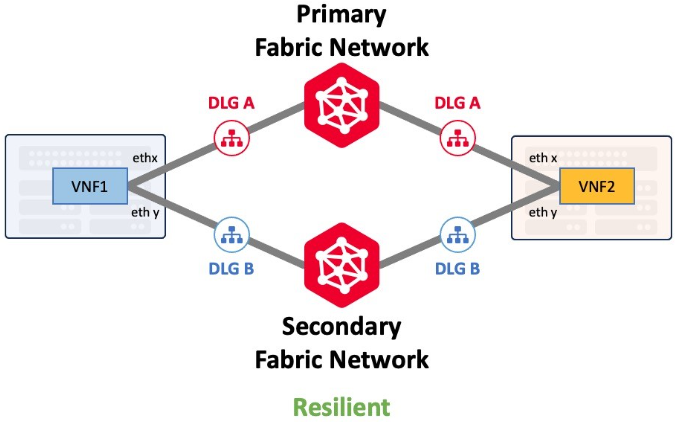

デバイスリンクグループ(DLG)は、冗長化の有無にかかわらず作成可能単一のDLG（単一のイーサネットケーブルのように）は、復元力を提供しない。最大限の復元力を必要とするお客様は、プライマリファブリックネットワークとセカンダリファブリックネットワークの両方に接続する追加のDLGを導入する必要がある。

スタンドアロンまたはクラスターデバイスからのシングルDLG​

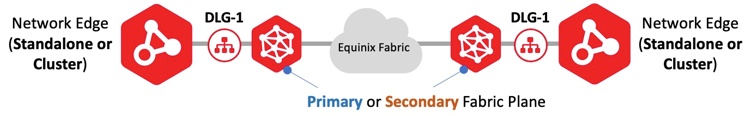

スタンドアロンまたはクラスタ仮想デバイス導入タイプのDLGは、2023.9リリース以降、プライマリまたはセカンダリファブリックプレーンのいずれかにマッピングできる。マッピングが選択されると、このDLG接続のすべてのトラフィックは、次の図に示すように、選択されたファブリックプレーンを通過する。

スタンドアロンまたはクラスターデバイスからの冗長DLG​

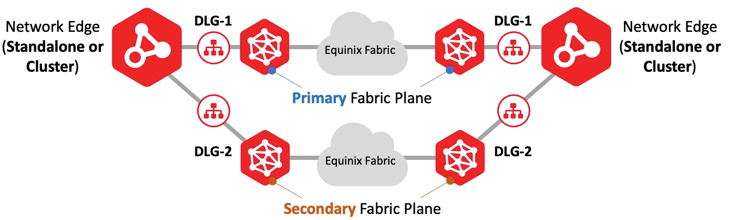

別のデバイスインターフェイスを使用して、スタンドアロンまたはクラスタ配置タイプ用にセカンダリ（冗長）DLGを作成する必要がある場合は、プライマリまたはセカンダリファブリックプレーンを介してこのセカンダリDLG上のトラフィックをルーティングするオプションがある。冗長DLGデバイスを有効にする方法については、「復元力のための冗長デバイスリンクグループの作成」を参照。最初のDLGがプライマリファブリックプレーンを介して接続されている場合、ベストプラクティスは、セカンダリファブリックプレーンを介して同じデバイスからセカンダリDLGをマッピングすることである。

冗長デバイスからの冗長デバイスリンク​

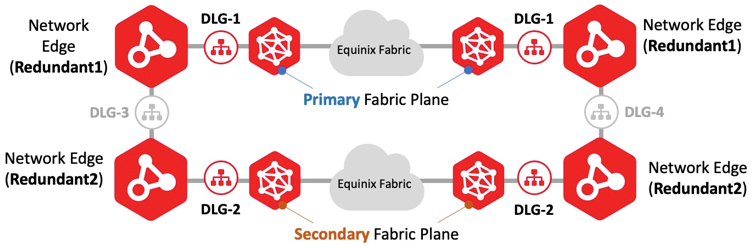

冗長デバイス展開タイプの場合、最初の仮想デバイスからのDLGがEquinix Fabricプライマリプレーンに関連付けられる。セカンダリ仮想デバイスからのDLGは、Equinix Fabricセカンダリプレーンに関連付けられる。

メモ

冗長デバイスは、相互理解を必要とせずにアクティブ/アクティブ方式で展開される。これらの冗長デバイス間に冗長性を適切に設定するには、3番目のDLGグループ（図のDLG-3およびDLG-4）が必要であり、これらのデバイスを接続してルーティングなどの情報を交換し、デバイスを冗長性のある方法で動作させる必要がある。

ハイブリッドDLGタイプ​

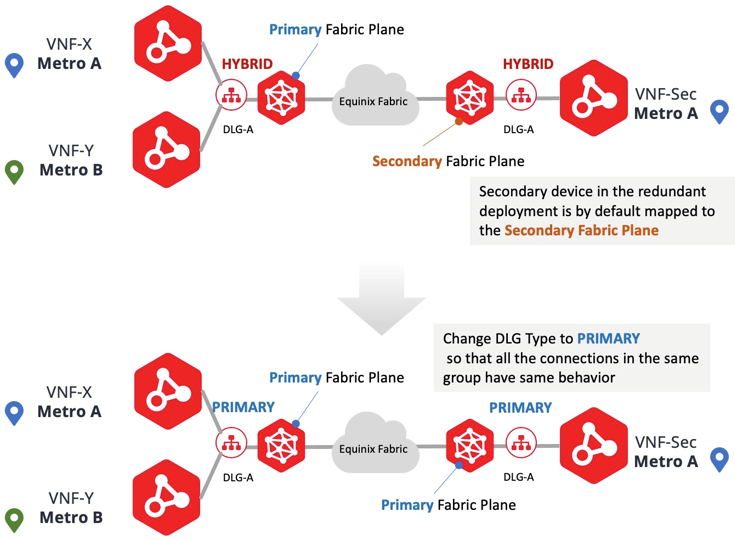

既存のDLGの一部は、DLG内の一部のデバイスがプライマリファブリックプレーンに接続され、他のデバイスがセカンダリファブリックプレーンに接続されている混合環境でプロビジョニングされている可能性がある。このようなDLGとファブリックプレーンの混合マッピングは、ハイブリッドDLGタイプと呼ばれる。

冗長DLGを作成する前に、このハイブリッドDLGタイプをプライマリまたはセカンダリのFabricプレーンマッピングに変更することをお勧めします。

プライマリデバイスとセカンダリデバイスの通信の動作を一貫させるために、すべてのプライマリ計算デバイスからのDLGがプライマリFabricプレーンを経由し、すべてのセカンダリ計算デバイスからのDLGがセカンダリFabricプレーンを経由するように、Fabricプレーンのマッピングを調整する必要があります。

情報

DLGタイプ（プライマリからセカンダリ、セカンダリからプライマリ、またはハイブリッドからプライマリ/セカンダリ）を変更すると、トラフィックが中断される。サービスの中断やダウンタイムを避けるため、メンテナンス期間中にDLGタイプを変更することを強く推奨する。DLGタイプがプライマリまたはセカンダリとしてタグ付けされると、マッピングは変更できない。プライマリDLG内のすべてのデバイスはプライマリファブリックプレーンを介して接続され、セカンダリDLG内のすべてのデバイスはセカンダリファブリックプレーンを介して接続される導入は、2023.9リリースより前に作成されたDLGのハイブリッド（一貫性のない導入）にすることができる。2023.9リリース以降に作成されたDLGは、プライマリタイプまたはセカンダリタイプのいずれかになる。

アライン DLG 展開タイプ​

既存のDLGの詳細を編集することで、DLGタイプを揃えることができます。

  1. Equinix Customer Portalにサインインし、Network Edgeに移動する。

  2. _Network Edge_メニューから。デバイスリンクインベントリを選択する。

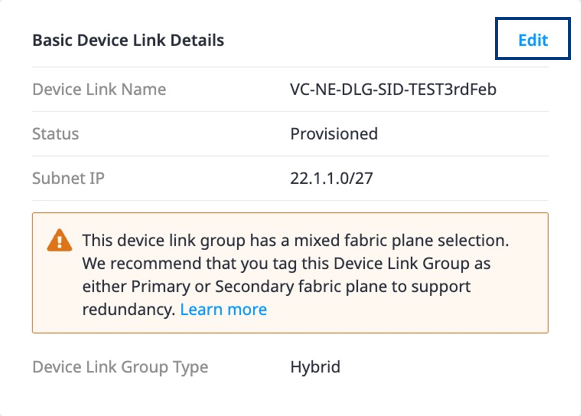

  3. 変更したいハイブリッドDLGをクリックします。

  4. 編集（Edit）をクリックして、DLGタイプを変更する。

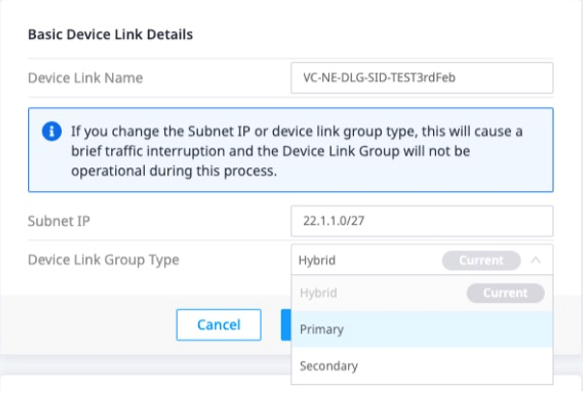

  5. デバイスリンクグループタイプを変更する。このDLGリンクをプライマリファブリックプレーン経由で通信する必要がある場合は、[Primary]を選択する。****このDLGリンクをセカンダリファブリックプレーン経由で通信する必要がある場合は、[セカンダリ（Secondary）]を選択する。

  6. 変更を保存します。

  7. DLGインベントリページのインベントリテーブルの冗長性タイプカラムで、デバイスリンクグループタイプを確認する。
