仮想ルーティングとフォワーディング

Equinix Metal™ Virtual Routing and Forwarding（VRF）は、メタルゲートウェイのレイヤー2プライベートネットワークと遠隔地間のレイヤー3ネットワーク接続に仮想ルーターを提供します。

仮想ルーティングとフォワーディングを作成し設定するには、3つのコンポーネントが必要です：

仮想ルーター](#仮想ルーターの作成)
VRF の予約 IP アドレス](#creating-a-vrf-ip-address-reservation)
VRFのメタルゲートウェイ](#creating-the-vrf-metal-gateway)

制限事項

VRF を作成する前に、以下の制限を考慮してください：

1つのプロジェクトにつきVRFは8個までです。
、VRFごとに1つの /64 IPv6 IP予約の制限があります。

VRFの準備

VRF を作成する前に、使用するサブネットとその使用方法を確認してください。VRF を作成するときに IP アドレスの範囲を指定する必要があるので、この情報は重要です。

許可するIP範囲（ip_ranges）には、以下を含めてください：

メタルゲートウェイおよびメタルゲートウェイに接続するサーバが使用するサブネット。VRFのIPアドレス予約は、VRFのメタルゲートウェイを作成するためにVRFのIPアドレス範囲を定義する必要があります。
VRF と接続のリモート側のピアリング情報として使用するサブネット。詳しくは【相互接続で VRF を使う】(../interconnections/vrf-interconnections.mdx)を参照してください。

仮想ルーターの作成

Console
API

VRF を作成するには、プロジェクトの Networking セクションにある Virtual Routing and Forwarding ページを開きます。Create Virtual Router をクリックします。

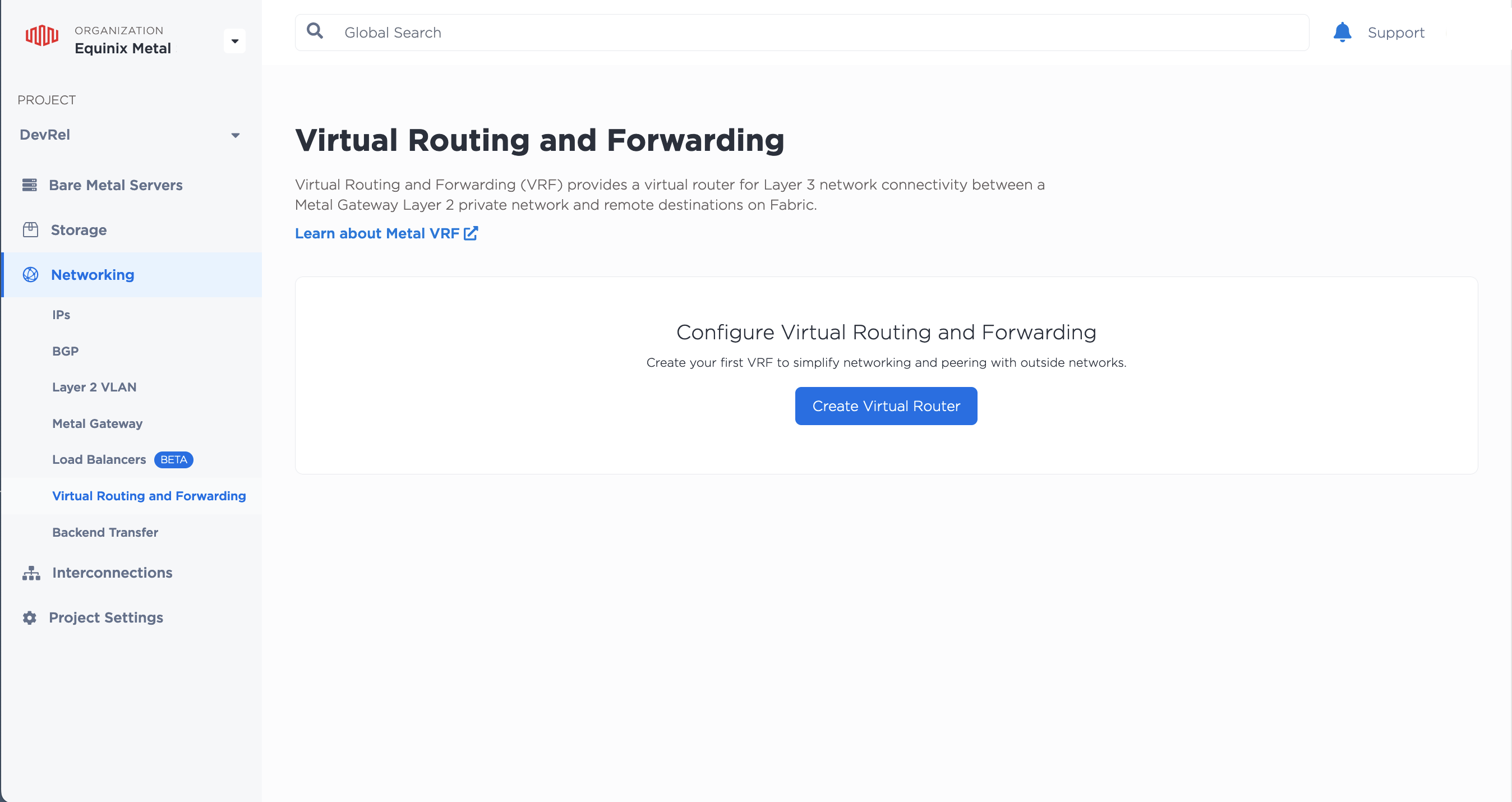

Virtual Routing and Forwarding in the Console

仮想ルータの作成］ペインで、ルータの名前とオプションの説明を入力します。サーバ、VLAN、メタルゲートウェイ、およびこのVRFが配置されているメトロを選択します。これらはすべて同じメトロにある必要があります。

Allowed IP Ranges_フィールドに、CIDRネットワークアドレスのリストを入力します。IPv4アドレスブロックのサイズは/8と/29の間でなければなりません。IPv6 アドレスブロックのサイズは /59 と /64 の間でなければなりません。オプションでローカル ASN を指定することもできます。

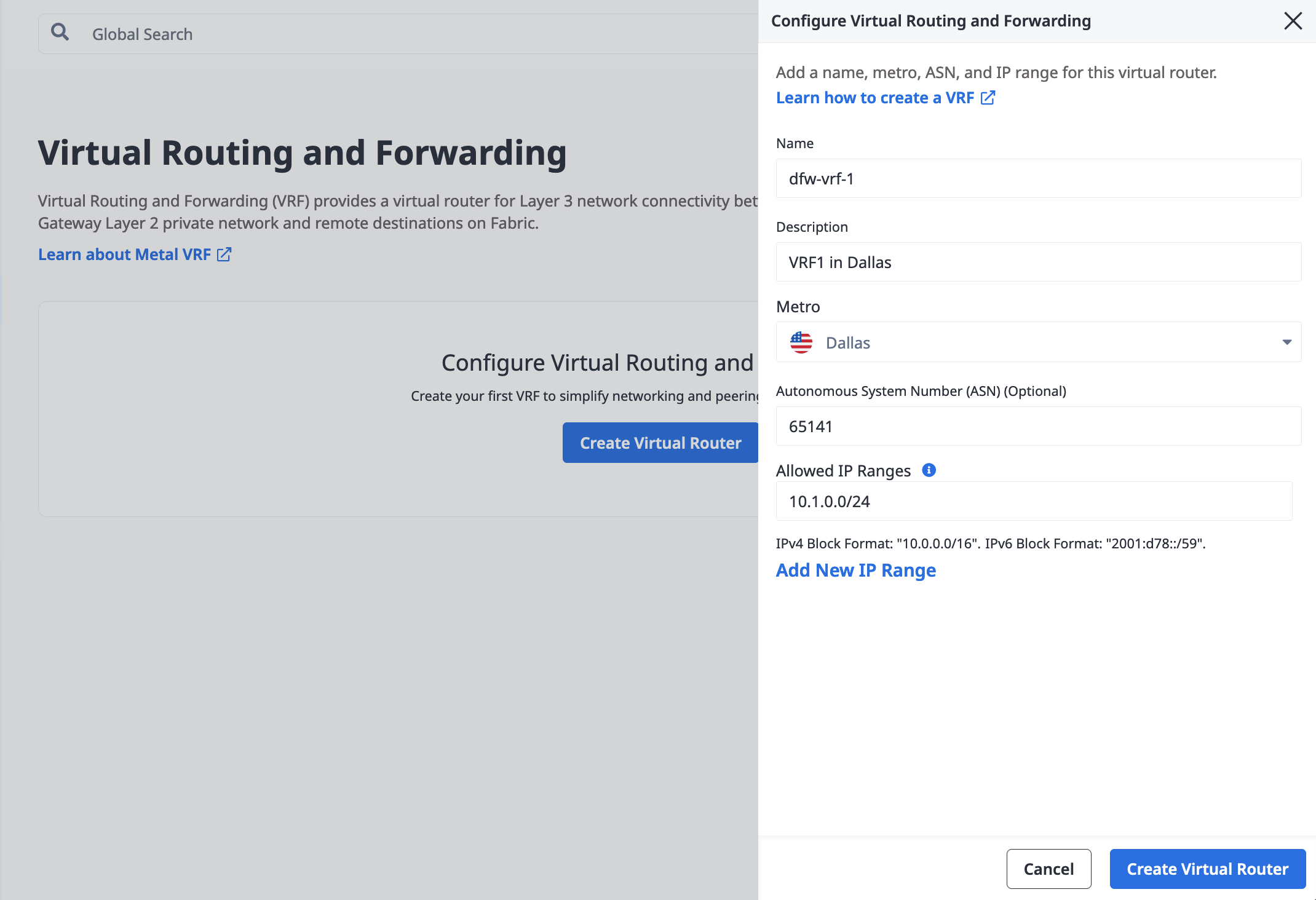

Creating a VRF in the Console

仮想ルーターの作成 をクリックします。

VRF を作成するには、/projects/{id}/vrfs エンドポイントに POST リクエストを送信します。

curl -X POST \
-H "Content-Type: application/json" \
-H "X-Auth-Token: <API_TOKEN>" \
"https://api.equinix.com/metal/v1/projects/{id}/vrfs" \
-d '{
    "name": "<string>",
    "description": "<string>",
    "metro": "<metro_slug>",
    "ip_ranges": [
        "<cidr_address>"
    ],
    "local_asn": <integer>
}'

ボディ・パラメーター

"name" (required) - An easy to remember name for your VRF.
"description" - An optional description of the VRF.
"metro" (required) - The UUID or metro code for the Metro in which to create the VRF.
"ip_ranges" (required) - A list of CIDR network addresses. The IPv4 address blocks must be between /8 and /29 in size. An IPv6 address block must be between /59 and /64 in size. Examples: ["10.0.0.0/16", "2001:d78::/59"].
"local_asn" - Specify the Local ASN of the VRF as a 32-bit integer.

レスポンスには必ず VRF の ID を記入してください。これは VRF 固有の IP アドレス予約を作成するために必要です。

VRF IP アドレス予約の作成

次に、メタルゲートウェイに割り当てる VRF 専用の IP アドレス予約を作成します。このサブネットは VRF の作成時に「許可する IP 範囲」(ip_ranges)で指定したブロックのものである必要があります。

Console
API

IP アドレスを予約する VRF をクリックします。Overview_]タブで、[IP 予約の追加] をクリックします。

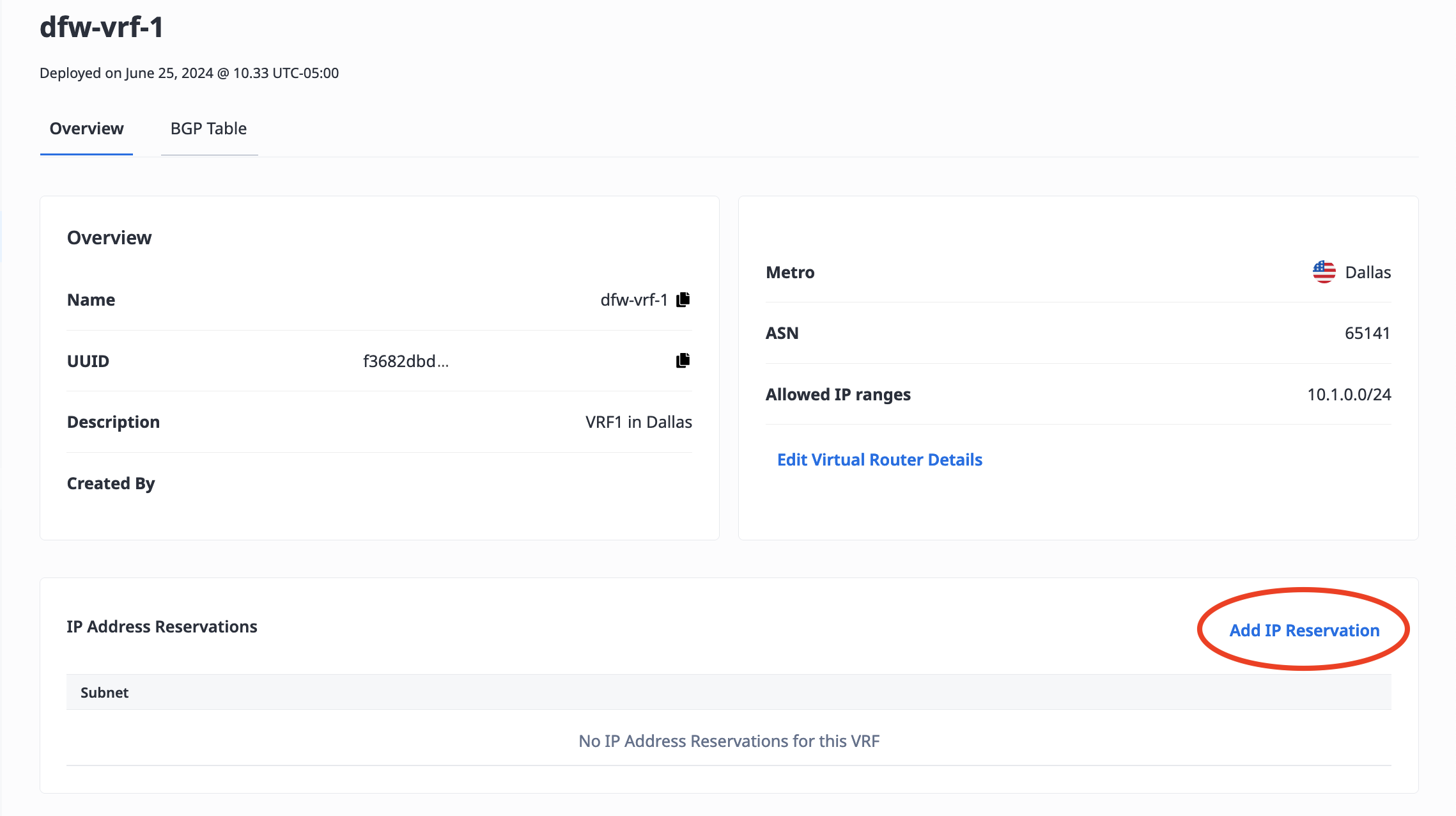

Making an IP Reservation in the Console

パネルで、サブネットをCIDR表記で入力します。IPv4サブネットの最大サイズは/22で、最小サイズは/29です。IPv6サブネットの唯一のサイズは/64です。

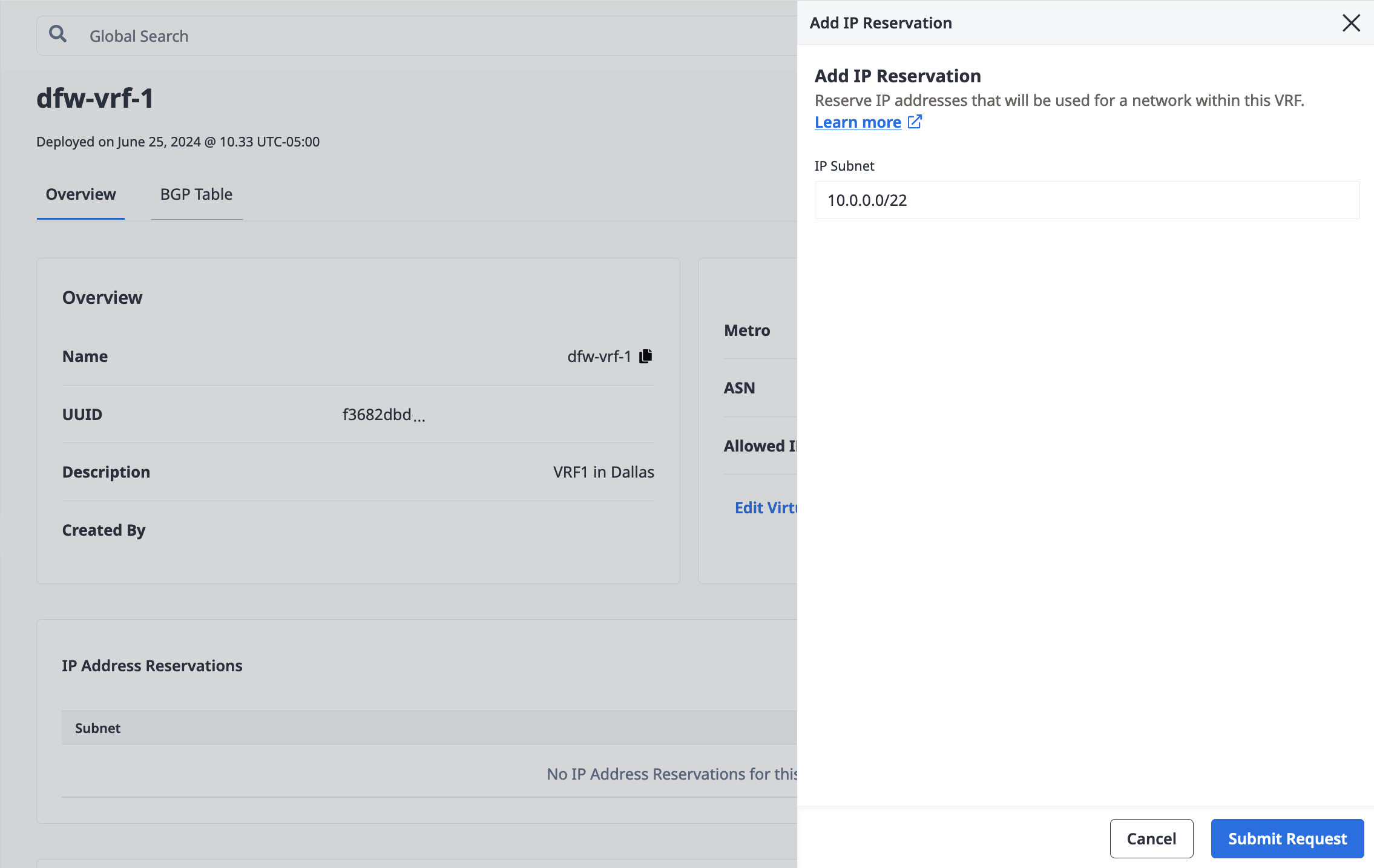

The Add IP Reservation pane in the Console

IP アドレス予約のメトロは、関連する VRF から推測されます。リクエスト送信 をクリックします。

その結果、VRFのメタルゲートウェイで使用できる予約IPアドレスのサブネットが、VRFと同じメトロに確保されます。

/projects/{id}/ips エンドポイントに POST リクエストを送信します。

curl -X POST \
-H 'Content-Type: application/json' \
-H "X-Auth-Token: <API_TOKEN>" \
"https://api.equinix.com/metal/v1/projects/{id}/ips" \
-d '{
    "cidr": <integer>,
    "network": "<ip_address>",
    "type": "vrf",
    "vrf_id": "<UUID>"
}'

ボディ・パラメーター

"cidr" (required) - The size of the VRF IP Reservation's subnet, expressed as an integer. IPv4 subnets have a maximum size of 22 and a minimum size of 29. An IPv6 subnet must be size 64.
"network" (required) - The starting IP address for this VRF IP Reservation's subnet.
"type" (required) - The type of IP address reservation. Must be set to "vrf".
"vrf_id" (required) - The ID of the VRF in which this VRF IP Reservation is created. The VRF must have an existing IP Range that contains the requested subnet. This field may be aliased as just "vrf".

APIリファレンスにボディ・パラメータ・フィールドとオプションの完全なリストがあります。

IP アドレス予約のメトロは、関連する VRF から推測されます。その結果、VRF のメタルゲートウェイで使用可能な、VRF と同じメトロの予約 IP アドレスのサブネットが取得できます。リクエストに対するレスポンスには IP アドレス予約の ID が含まれます。メタルゲートウェイの作成にはこのIDが必要です。

VRF メタルゲートウェイの作成

注：まだ作成していない場合は、VRF と同じメトロに VLAN を作成する必要があります。この VLAN は VRF のメタルゲートウェイとサーバ間のレイヤ 2 ネットワークを提供します。

Console
API

VRFと同じメトロにMetal Gatewayを作成し、ゲートウェイとサーバーの接続に使用するVLANを選択します。

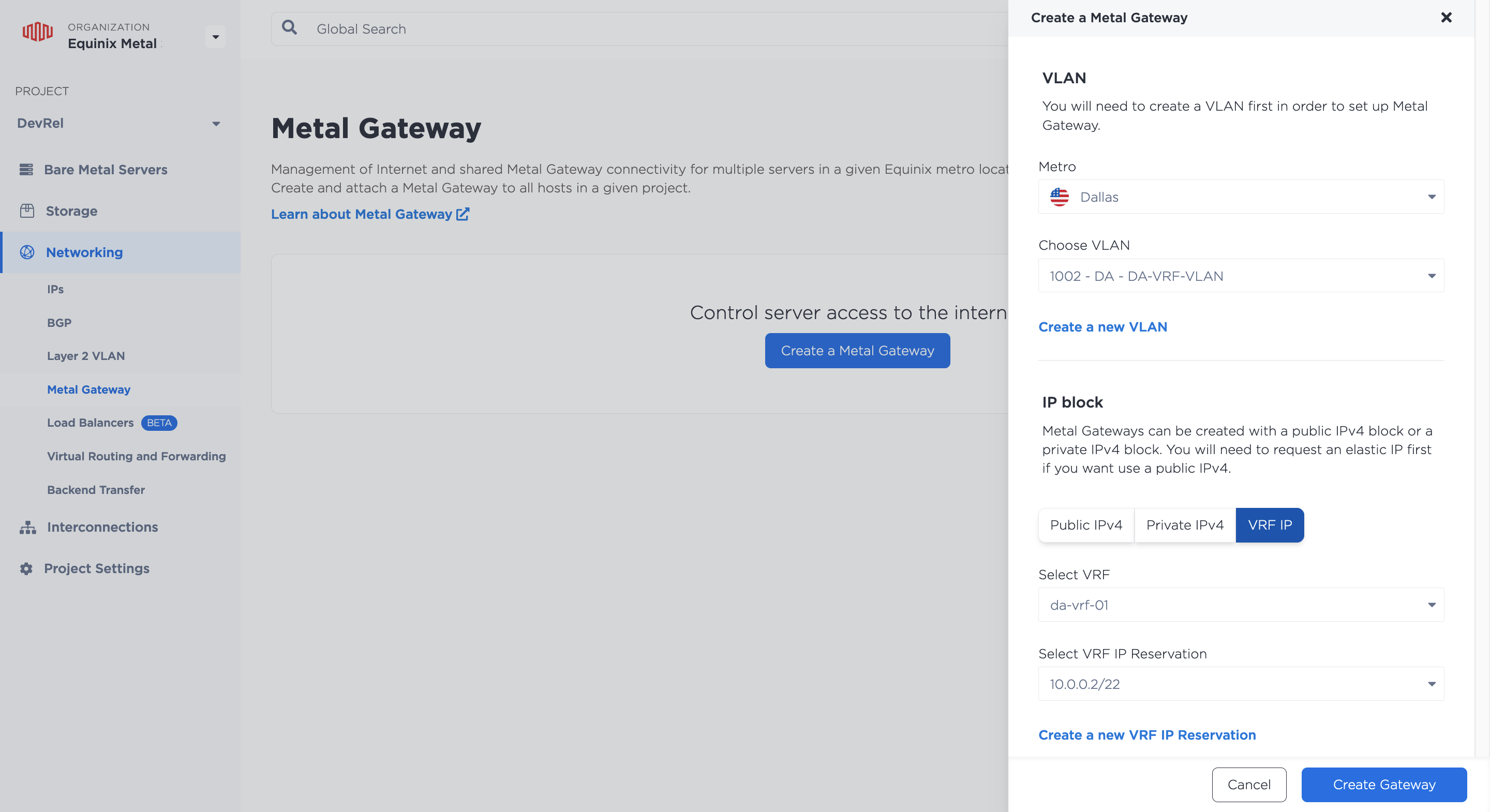

Creating a VRF's Metal Gateway in the Console

IP ブロック］セクションで、VRF IP を選択します。ドロップダウンをクリックして、このメタルゲートウェイに関連付けるVRFとVRF IPアドレス予約を選択します。ゲートウェイ作成 をクリックします。

その結果、VRF と同じメトロに Metal Gateway ができ、VRF の IP アドレス予約にある IP アドレスを使用して、Metal Gateway の VLAN に接続しているサーバに割り当てることができます。

ネットワーク IP アドレスブロックができたら、IP アドレス予約の ID とメタルゲートウェイの VLAN ID を使って VRF のメタルゲートウェイを作成します。/projects/{project_id}/metal-gateways エンドポイントに POST リクエストを送信します。

curl -X POST \
-H "Content-Type: application/json" \
-H "X-Auth-Token: <API_TOKEN>" \
"https://api.equinix.com/metal/v1/projects/{id}/metal-gateways" \
-d '{
"ip_reservation_id": "<UUID>",
"virtual_network_id": "<UUID>"
}'

ボディ・パラメーター

"ip_reservation_id" (required) - The ID of a VRF IP Reservation that is in the same Project and Metro as the VRF, that will be used by the Metal Gateway.
"virtual_network_id" (required) - The ID of a VLAN in the same Project and Metro as the VRF, which will be used by the Metal Gateway

メタルゲートウェイのメトロとVRFは、作成時にIP予約とVLANで指定することで推測されます。その結果、VRFと同じメトロにメタルゲートウェイが作成され、VRFのIPアドレス予約のIPアドレスを使用して、メタルゲートウェイのVLANに接続されたサーバに割り当てることができます。

VRFへの接続

VRF と Metal ネットワークを外部のピアネットワークに接続するには、以下のいずれかのプロビジョニングとコンフィグレーションも必要です：

ファブリック仮想接続
- 例えば、VRF をクラウドサービスプロバイダに接続するには Metal-billed Fabric VC を使用します。
- または、Fabric-billed Fabric VC を使用して VRF を Network Edge デバイスに接続します。
または、新規または既存の専用ポート上の新しい仮想回線。

VRFの管理

Console
API

VRFのプロビジョニングが完了したら、プロジェクトの_Networking_セクションの_Virtual Routing and Forwarding_ページで確認できます。

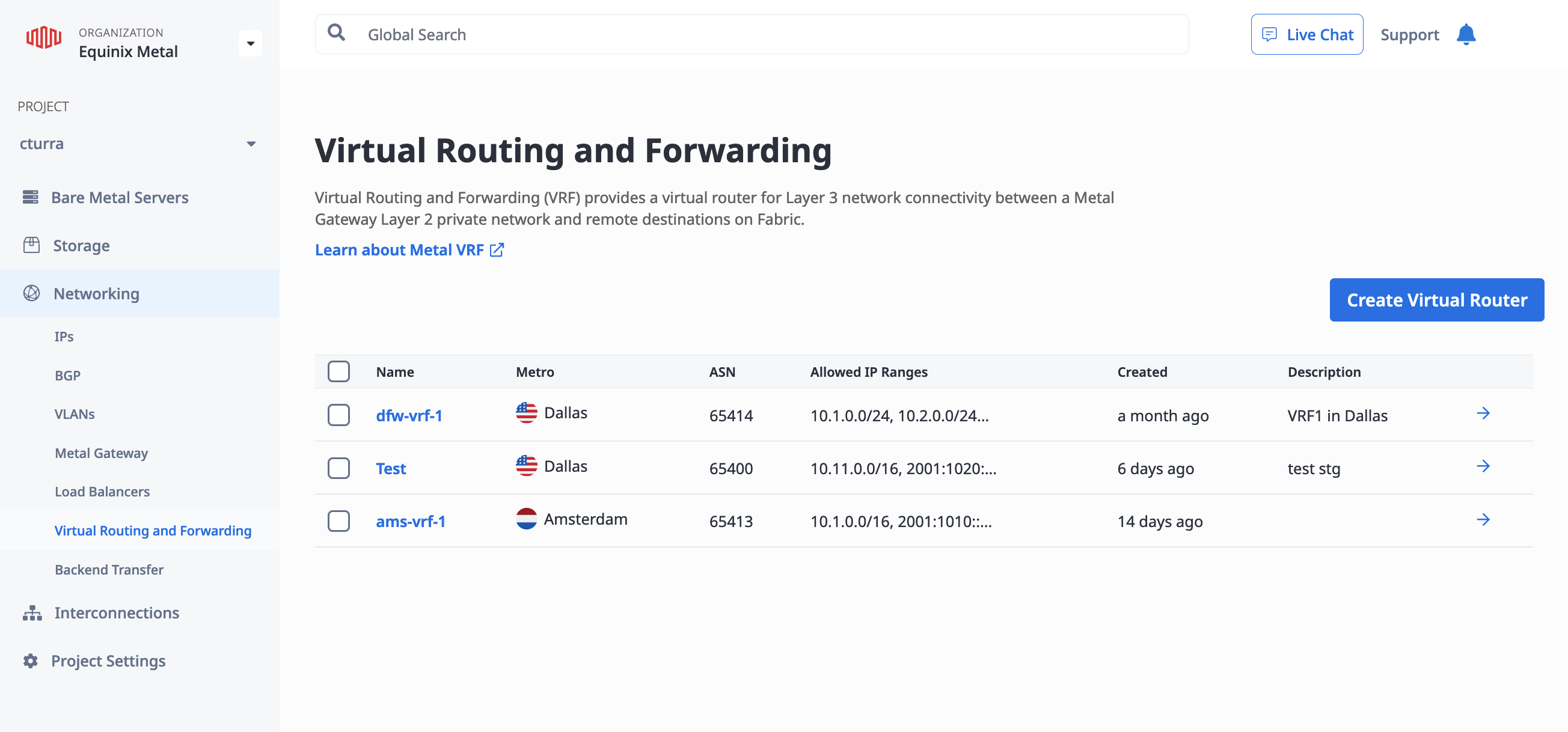

List of a Project's VRFs in the Console

VRFをクリックすると、そのVRFの概要が表示されます。

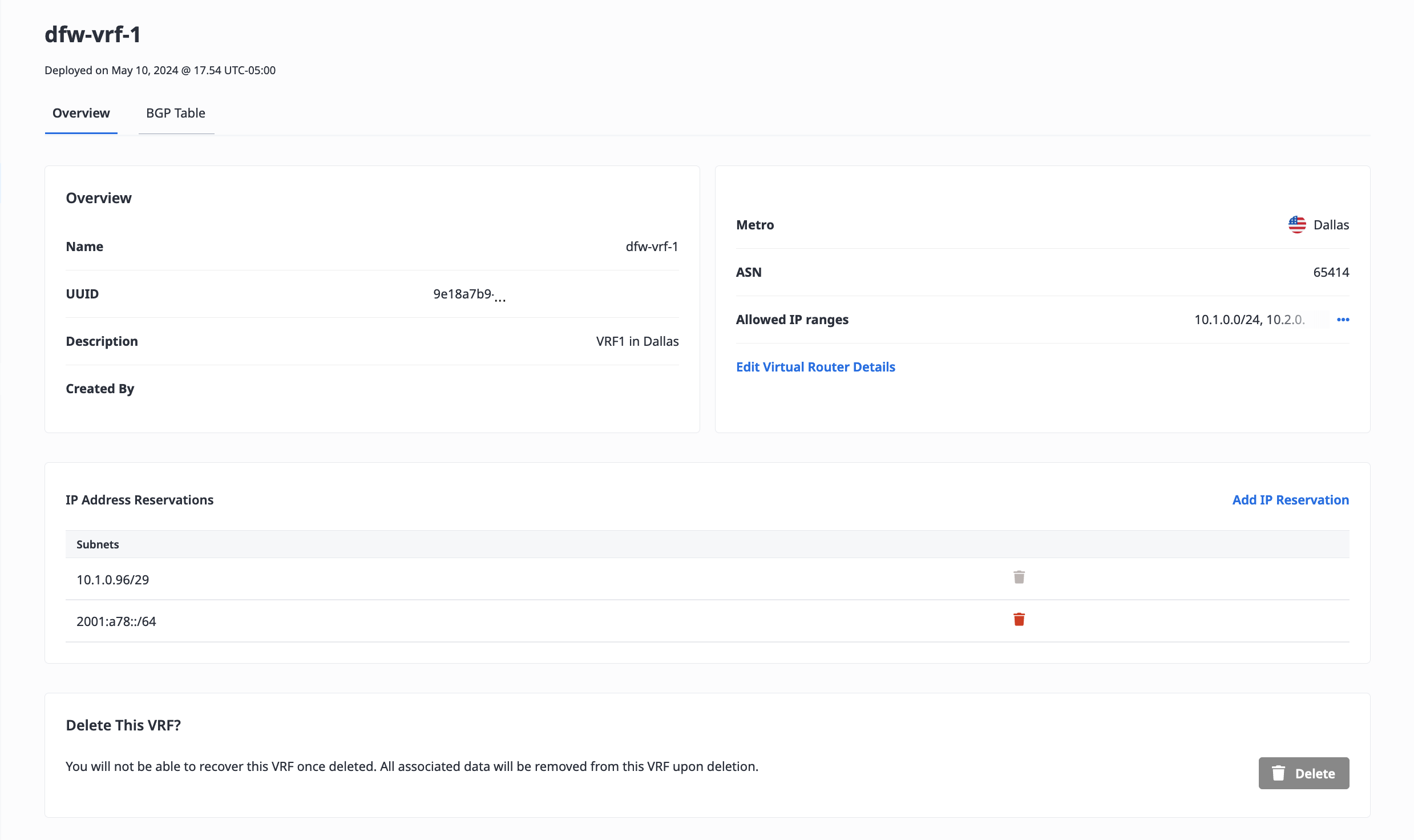

Example Overview of a VRF in the Console

VRF を更新するには、[Edit Virtual Router Details] をクリックします。

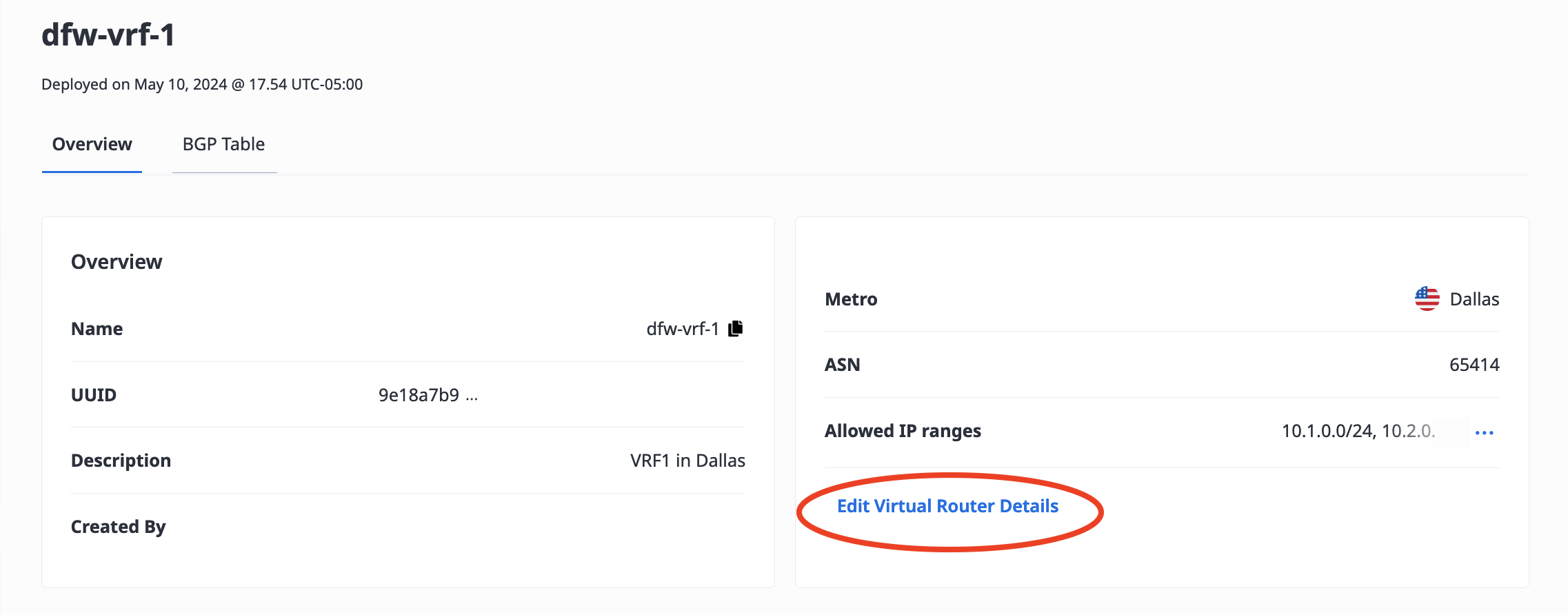

Edit Virtual Router Details in the Console

このペインでは、Name と Description のフィールドを更新できます。

また、VRF が現在使用中でない場合も ASN を更新できます。VRF にアクティブなバーチャルサーキットが存在する場合や、VRF のメタルゲートウェイの VLAN がサーバに接続されている場合は ASN を更新できません。

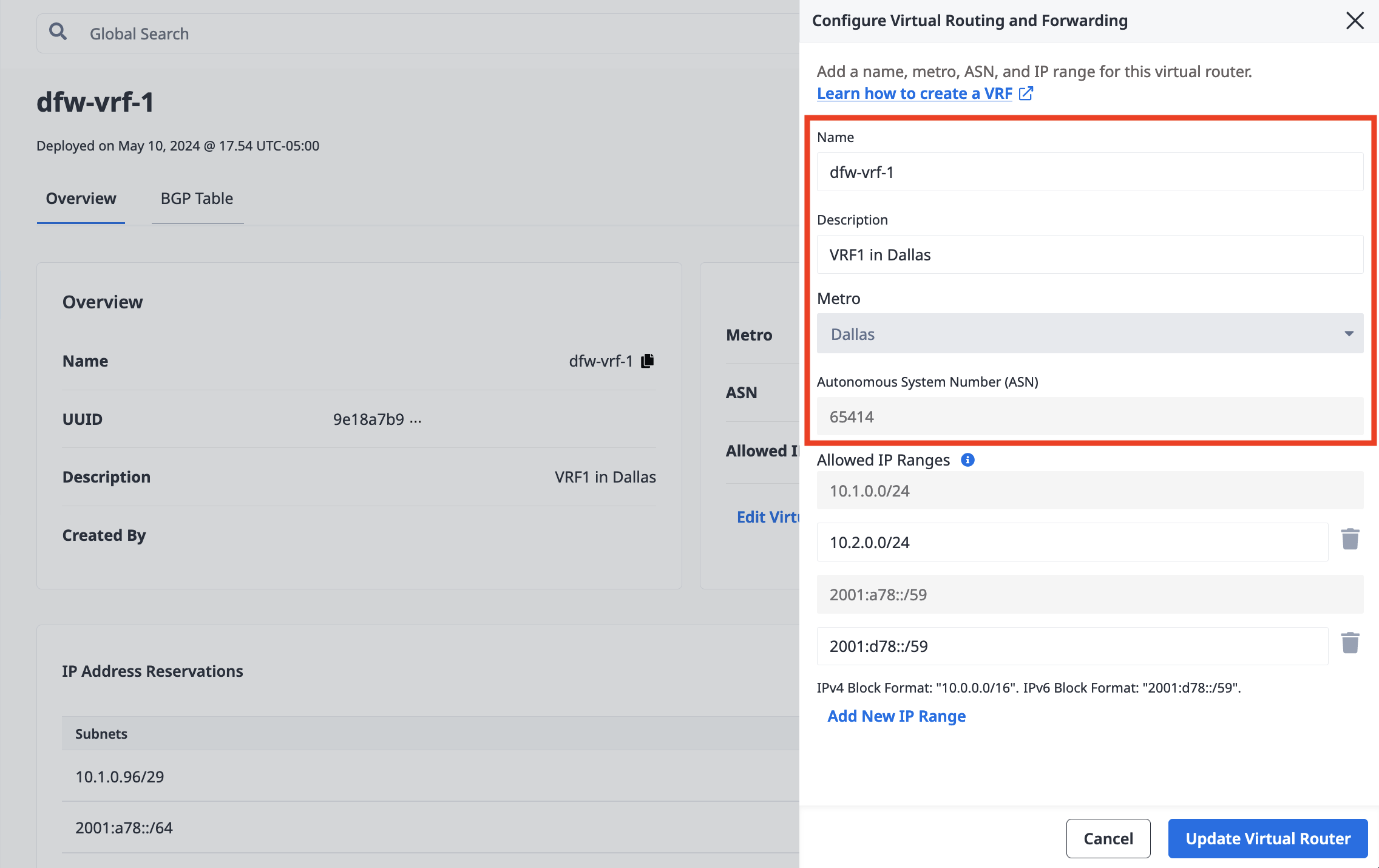

Updating the Virtual Router Details in the Console

このペインでは、追加と削除を行うこともできます。

プロジェクト内のすべての VRF をリストするには、/projects/{id}/vrfs エンドポイントに GET リクエストを送信します。

curl -X GET -H 'X-Auth-Token: <API_TOKEN>' https://api.equinix.com/metal/v1/projects/{id}/vrfs

VRF の IP 予約ブロックをリストアップするには、/vrfs/{id}/ips エンドポイントに GET リクエストを送信します。

curl -X GET -H 'X-Auth-Token: <API_TOKEN>' https://api.equinix.com/metal/v1/vrfs/{id}/ips

VRF 内の特定の IP 予約ブロックの詳細を取得するには、vrfs/{vrf_id}/ips/{id} エンドポイントに GET リクエストを送信します。

curl -X GET -H 'X-Auth-Token: <API_TOKEN>' https://api.equinix.com/metal/v1/vrfs/{vrf_id}/ips/{id}

VRF を更新するには、/vrfs/{id} エンドポイントに PUT リクエストを送信します。すべてのフィールドはオプションなので、個別に更新できます。

curl -X POST \
-H "Content-Type: application/json" \
-H "X-Auth-Token: <API_TOKEN>" \
"https://api.equinix.com/metal/v1/vrfs/{id}" \
-d '{
    "name": "<string>",
    "description": "<string>",
    "ip_ranges": [
        "<cidr_address>"
    ],
    "local_asn": <integer>,
    "tags": [
        "<string>"
    ]
}'

注目すべきボディ・パラメーター

"local_asn" - The ASN can not be updated if there are active Virtual Circuits associated with the VRF, or if any of the VLANs of the VRF's Metal Gateway are attached to servers.
"ip_ranges" - Use this to add and remove Allowed IP Ranges. Warning: If you do not want to add or remove Allowed IP Ranges either include the full existing list of CIDR addresses in the update request, or do not include the "ip_ranges" field in the update request. Specifying a value of [] will remove all existing IP Ranges from the VRF.

BGPテーブル

トラフィックが流れてルーティングが開始されると、VRF の BGP Neighbors と Learned Routes をモニタできます。BGP テーブルには VRF 内に存在するすべての経路が表示されます。

注意: モニタリングの前に、すべてのネットワーク構成を設定し、有効にする必要があります。すべてのサーバーがメタルゲートウェイのVLANに接続され、メタルゲートウェイが "Active "ステータスを表示している必要があります。

Console
API

BGP Neighbors_ テーブルには、VRF の BGP ネイバーのピア情報とステータスが表示されます。

学習済みルート] テーブルには、VRF が BGP やネットワーク内の他のルータを経由して構築したすべての学習済みルートに関する情報が表示されます。

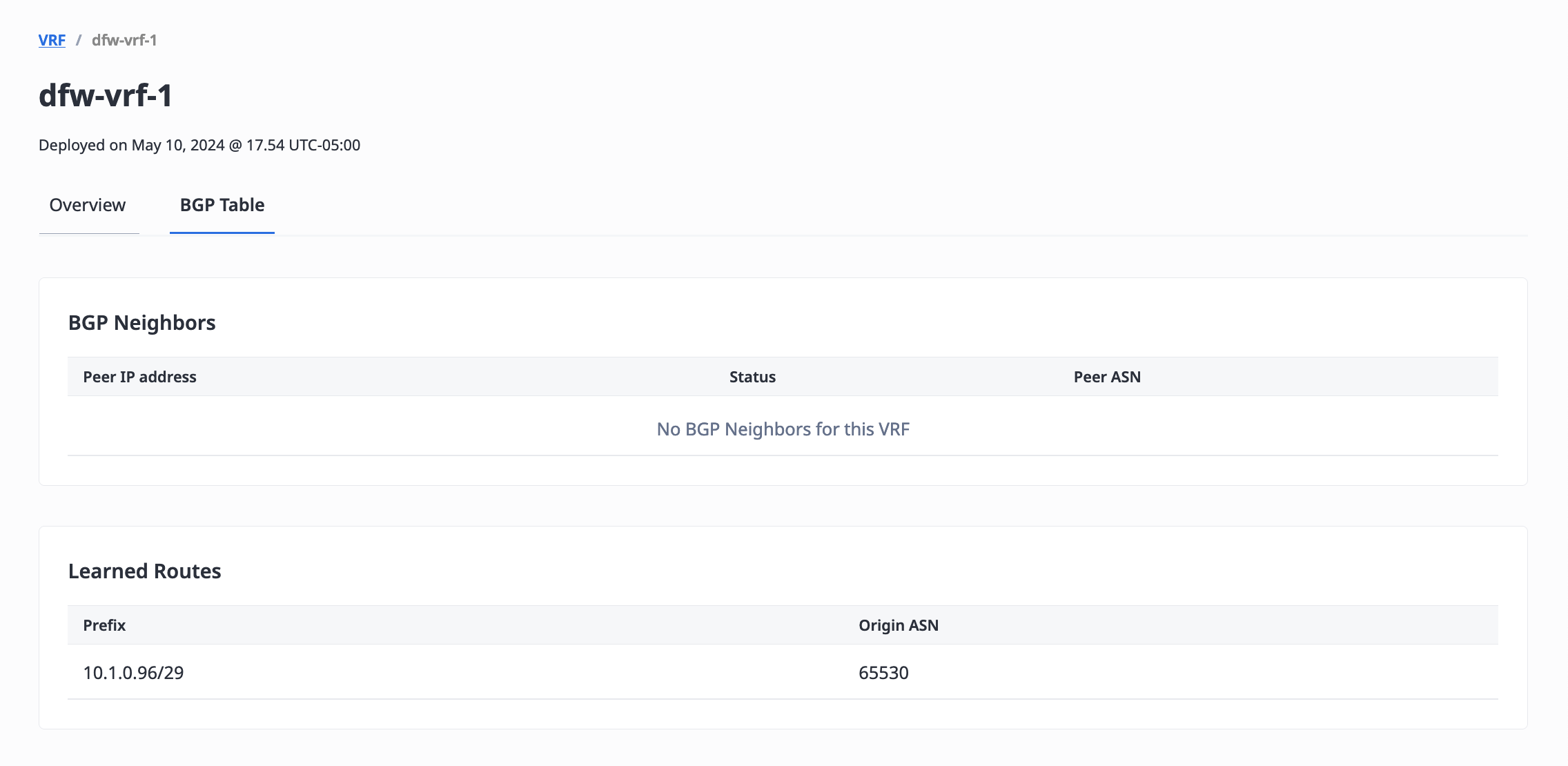

Example BGP Tables Tab in the Console

VRF の BGP ネイバーのピア情報とステータスを取得するには、/vrfs/{id}/bgp-neighbors エンドポイントに GET リクエストを送信します。

curl -X GET -H 'X-Auth-Token: <API_TOKEN>' \
https://api.equinix.com/metal/v1/vrfs/{id}/bgp-neighbors

VRF のすべての学習済みルートを取得するには、/vrfs/{id}/learned-routes エンドポイントに GET リクエストを送信します。

curl -X GET -H 'X-Auth-Token: <API_TOKEN>' \
https://api.equinix.com/metal/v1/vrfs/{id}/learned-routes

VRFへのIPアドレススペースの追加

必要に応じて、プロビジョニング後に VRF に IP アドレス・スペースを追加できます。

注：許可IPレンジに割り当てられた初期IPアドレススペースをすべて使用しない場合、そのIPレンジを使用して追加のIPアドレス予約とゲートウェイを作成することができます。既存のIPレンジにまだスペースがある場合、新しい許可IPレンジを作成する必要はありません。

許可IP範囲の追加

Console
API

現在の許可IPレンジのリストで、［仮想ルーターの詳細編集］ をクリックします。

Edit Virtual Router Details in the Console

Allowed IP Ranges_」セクションで、「Add New IP Range 」をクリックし、新しいCIDRネットワークアドレスをフィールドに入力します。IPv4 アドレスブロックのサイズは /8 ～ /29 である必要があります。IPv6 アドレスブロックのサイズは /59 と /64 の間である必要があり、VRF ごとに IPv6 ブロックを 1 つだけ使用できます。Add New IP Range をクリックして複数の IP 範囲を追加します。

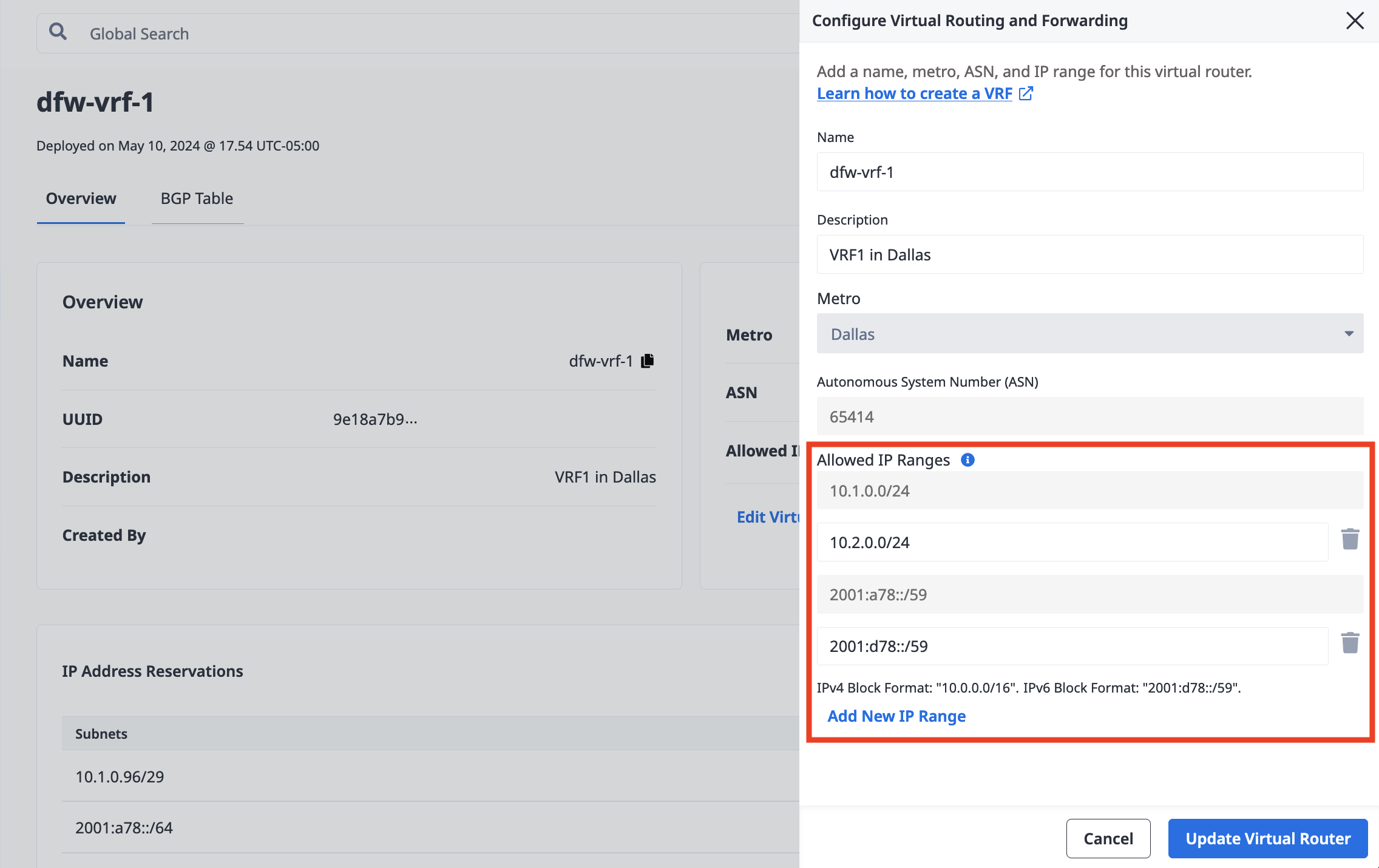

Adding Allowed IP Ranges in the Console

仮想ルーターの更新 をクリックします。

API で VRF に許可 IP 範囲を追加するには、/vrfs/{id} エンドポイントに PUT リクエストを送信します。新しい許可 IP 範囲を CIDR ネットワークアドレスのリストとして指定します。IPv4アドレスブロックのサイズは/8と/29の間でなければなりません。IPv6 アドレスブロックのサイズは /59 と /64 の間である必要があり、VRF ごとに1 つだけ IPv6 ブロックが許可されます。

注意：アップデート要求には、必ず既存の IP 範囲リストをすべて含めてください。リストに新しい CIDR アドレスを追加すると、この VRF の新しい Allowed IP Range が作成されます。リストから既存の CIDR アドレスを削除すると、この VRF の既存の Allowed IP Range が削除されます。IP Range を削除すると、その IP Range に含まれる VRF IP 予約、および VRF IP 予約に関連するメタルゲートウェイまたはバーチャルサーキットが削除されます。

curl -X PUT \
-H "Content-Type: application/json" \
-H "X-Auth-Token: <API_TOKEN>" \
"https://api.equinix.com/metal/v1/vrfs/{id}" \
-d '{
    "ip_ranges": [
        "<cidr_address>"
    ]
}'

IPアドレス予約の追加

Console
API

VRF の [概要] の [IP アドレス予約] セクションで、[IP 予約の追加] をクリックし、[IP サブネット] フィールドに CIDR 表記でサブネットを入力します。リクエストするサブネットは VRF に関連する ip_ranges ブロックのものである必要があります。[Submit Request] をクリックします。

Adding IP Reservation to a VRF in the Console

VRF に IP アドレス予約を追加するには、/projects/{id}/ips エンドポイントに POST リクエストを送信します。リクエストするサブネットは VRF に関連付けられた ip_ranges ブロックのものである必要があります。

curl -X POST \
-H 'Content-Type: application/json' \
-H "X-Auth-Token: <API_TOKEN>" \
"https://api.equinix.com/metal/v1/projects/{id}/ips" \
-d '{
    "cidr": <integer>,
    "network": "<ip_address>",
    "type": "vrf",
    "vrf_id": "<UUID>"
}'

ボディ・パラメーター

"cidr" (required) - The size of the VRF IP Reservation's subnet, expressed as an integer. IPv4 subnets have a maximum size of 22 and a minimum size of 29. An IPv6 subnet must be size 64.
"network" (required) - The starting IP address for this VRF IP Reservation's subnet.
"type" (required) - The type of IP address reservation. Must be set to "vrf".
"vrf_id" (required) - The ID of the VRF in which this VRF IP Reservation is created. The VRF must have an existing IP Range that contains the requested subnet. This field may be aliased as just "vrf".

追加のメタルゲートウェイの作成

IP アドレスの予約が完了したら、その IP アドレスを使用して仮想ルーター用の追加のメタルゲートウェイを作成できます。手順はVRF用に最初に作成したメタルゲートウェイと同じです。

Console
API

VRF と同じメトロにメタルゲートウェイを作成します。ゲートウェイとサーバーの接続に使用するVLANを選択します。

Creating a VRF's Metal Gateway in the Console

IP ブロック］セクションで、VRF IP を選択します。ドロップダウンをクリックして、このメタルゲートウェイに関連付ける VRF と VRF IP アドレス予約を選択します。注: [VRF IP Reservation_ の選択] ドロップダウンが使用できない場合は、VRF に関連付けられた使用可能な IP アドレス予約がありません。ゲートウェイに対して少なくとも1つの新しいIPアドレス予約を作成する必要があります。

VRF と IP アドレスの予約を選択したら、Create Gateway をクリックします。

これで VRF と同じメトロにメタルゲートウェイが設置されます。メタルゲートウェイはVRFのIPアドレス予約にあるIPアドレスを使用し、メタルゲートウェイのVLANに接続するサーバに割り当てることができます。

POST リクエストを /projects/{project_id}/metal-gateways エンドポイントに送信します。

curl -X POST \
-H "Content-Type: application/json" \
-H "X-Auth-Token: <API_TOKEN>" \
"https://api.equinix.com/metal/v1/projects/{id}/metal-gateways" \
-d '{
"ip_reservation_id": "<UUID>",
"virtual_network_id": "<UUID>"
}'

ボディ・パラメーター

"ip_reservation_id" (required) - The ID of a VRF IP Reservation that is in the same Project and Metro as the VRF, that will be used by the Metal Gateway.
"virtual_network_id" (required) - The ID of a VLAN in the same Project and Metro as the VRF, which will be used by the Metal Gateway

メタルゲートウェイのメトロとVRFは、作成時にIP予約とVLANで指定することで推測されます。

メタルゲートウェイのメトロとVRFは、IP予約とVLANから推測されます。その結果、VRFと同じMetroにMetal Gatewayができ、Metal GatewayのVLANに接続されたサーバに割り当てることができるVRFのIPアドレス予約のIPアドレスを使用します。

ゲートウェイ、IPアドレス予約、IPレンジの削除

VRF から IP アドレススペースやゲートウェイを削除することができます。注意：ゲートウェイが使用している IP アドレス予約や、IP アドレス予約のある許可 IP レンジは削除できません。

まず、メタルゲートウェイを削除します。ゲートウェイはいつでも削除できます。ゲートウェイと VRF を経由していたトラフィックが破壊されますのでご注意ください。

その後、IPアドレス予約を削除することができます。

Console
API

IPアドレス予約を削除するには、削除したいIPアドレスの横にあるゴミ箱アイコンをクリックします。

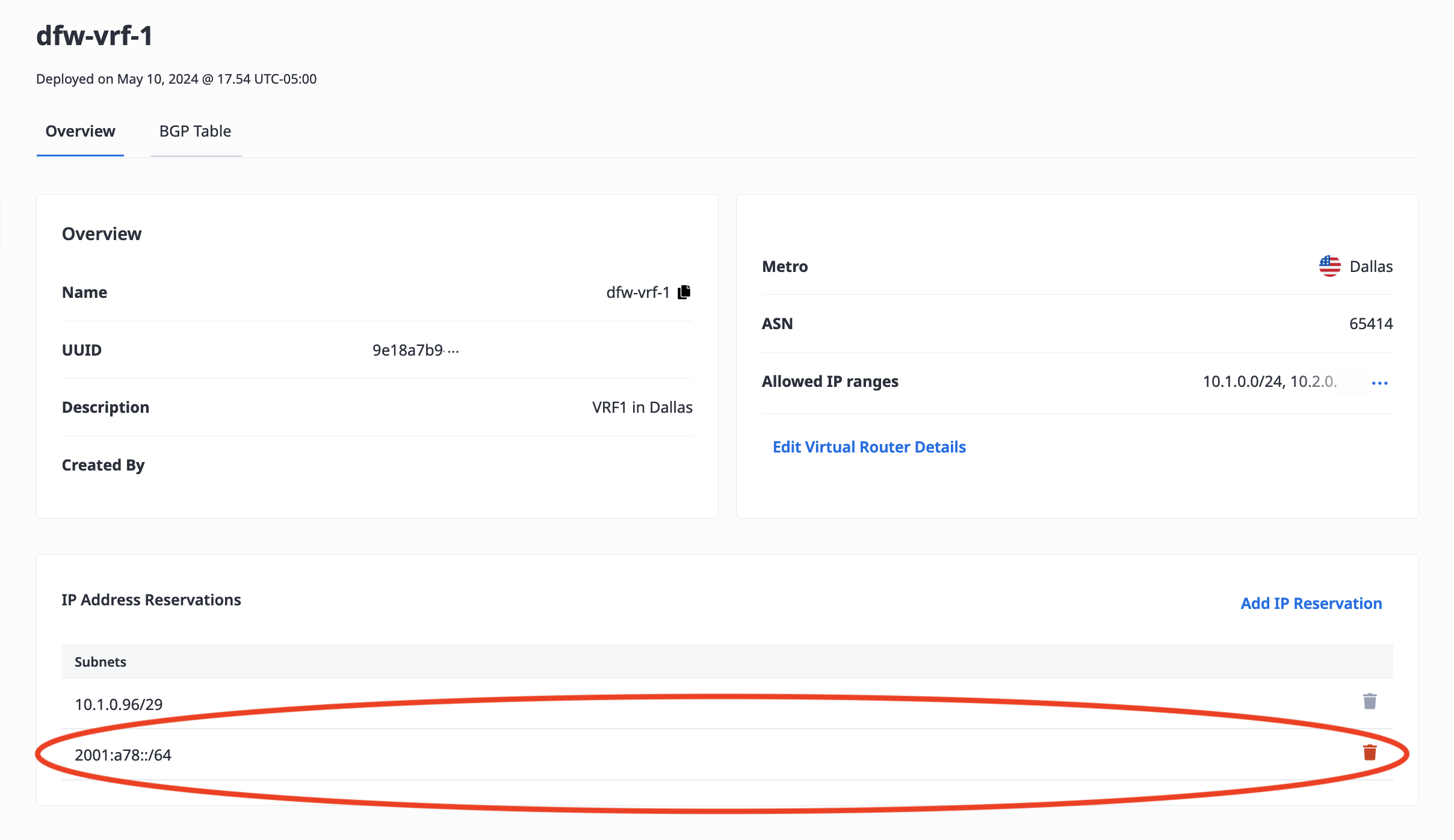

Deleting an IP Address Reservation from a VRF

ゴミ箱アイコンがない場合、IPアドレスはまだゲートウェイに関連付けられており、変更も削除もできません。

IP アドレス予約を削除するには、/ips/{id} エンドポイントに DELETE リクエストを送信します。id は予約の UUID です。

curl -X DELETE -H "Content-Type: application/json" \
    -H "X-Auth-Token: <API_TOKEN>" \
    "https://api.equinix.com/metal/v1/ips/{id}"

メタルゲートウェイと許可IPレンジ内のすべてのIPアドレス予約が削除されると、許可IPレンジを削除できます。

Console
API

現在の許可IPレンジのリストで、［仮想ルータの詳細の編集］ をクリックします。許可された IP 範囲］セクションで、削除する IP 範囲の横にあるゴミ箱アイコンをクリックします。

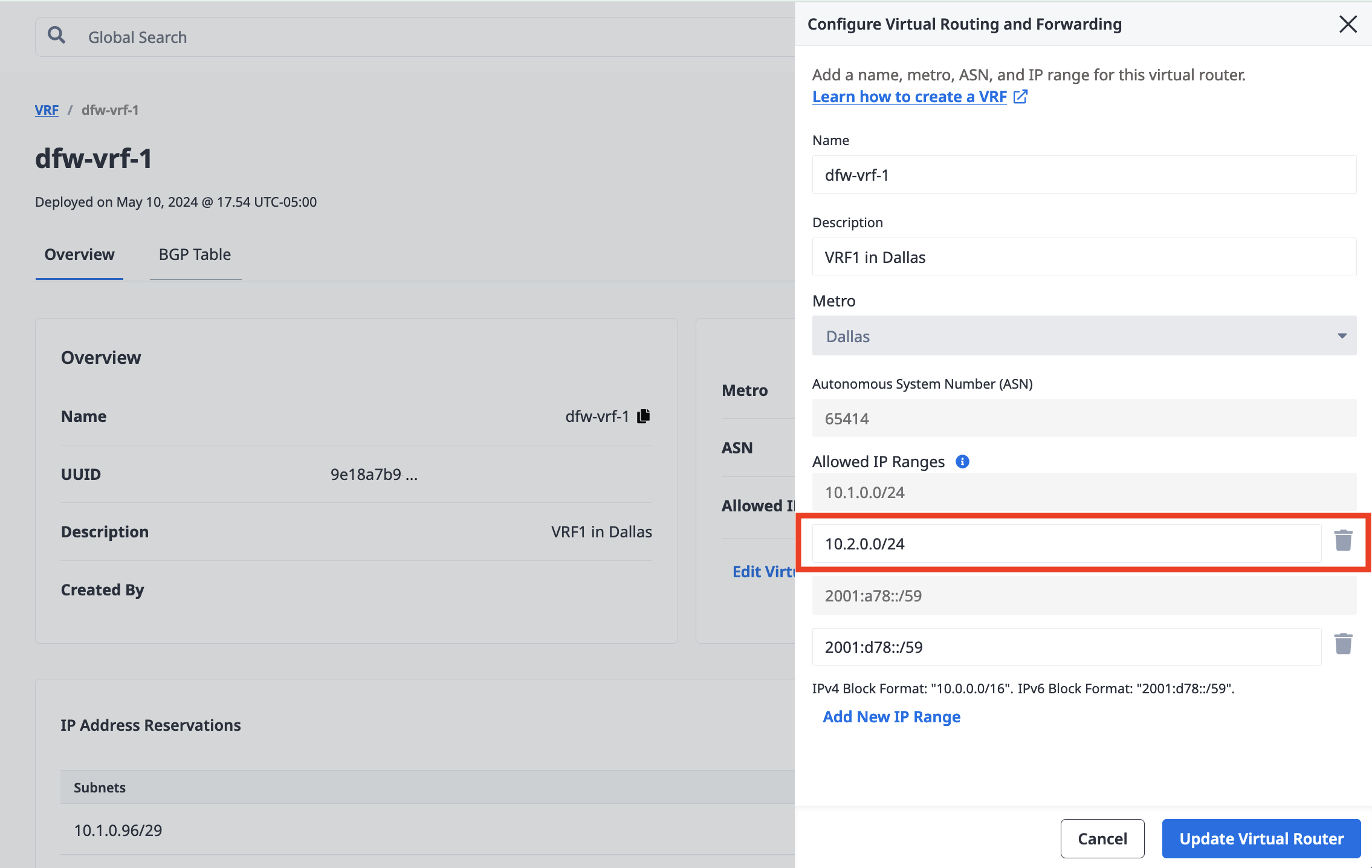

Deleting an Allowed IP Range in the Console

ゴミ箱アイコンがない場合、そのIP範囲にはまだIPアドレス予約が関連付けられており、変更や削除はできません。

仮想ルーターの更新 をクリックします。

API で VRF への許可 IP 範囲を削除するには、/vrfs/{id} エンドポイントに PUT リクエストを送信します。削除したいアドレスを含まないように ip_ranges リストを変更します。リクエストを行った後、CIDR アドレスのリストに残したいアドレスを含めます。

注意：アップデート要求に残す IP レンジの完全なリストを必ず含めてください。リストから既存の CIDR アドレスを削除すると、この VRF の既存の Allowed IP Range が削除されます。IP レンジを削除すると、その IP レンジに含まれる VRF IP 予約、および VRF IP 予約に関連するメタルゲートウェイまたは仮想サーキットが削除されます。

curl -X PUT \
-H "Content-Type: application/json" \
-H "X-Auth-Token: <API_TOKEN>" \
"https://api.equinix.com/metal/v1/vrfs/{id}" \
-d '{
    "ip_ranges": [
        "<cidr_address>"
    ]
}'

VRF の削除

警告

VRF の削除は永続的です。一度削除した VRF を復元することはできません。

VRFに関連するVRF IP予約、VRFに関連するメタルゲートウェイ、バーチャルサーキットの削除を含め、VRFを削除すると関連するデータはすべて削除されます。

Console
API

VRF の［Overview］タブで［Delete Virtual Router］（ ）をクリックします。

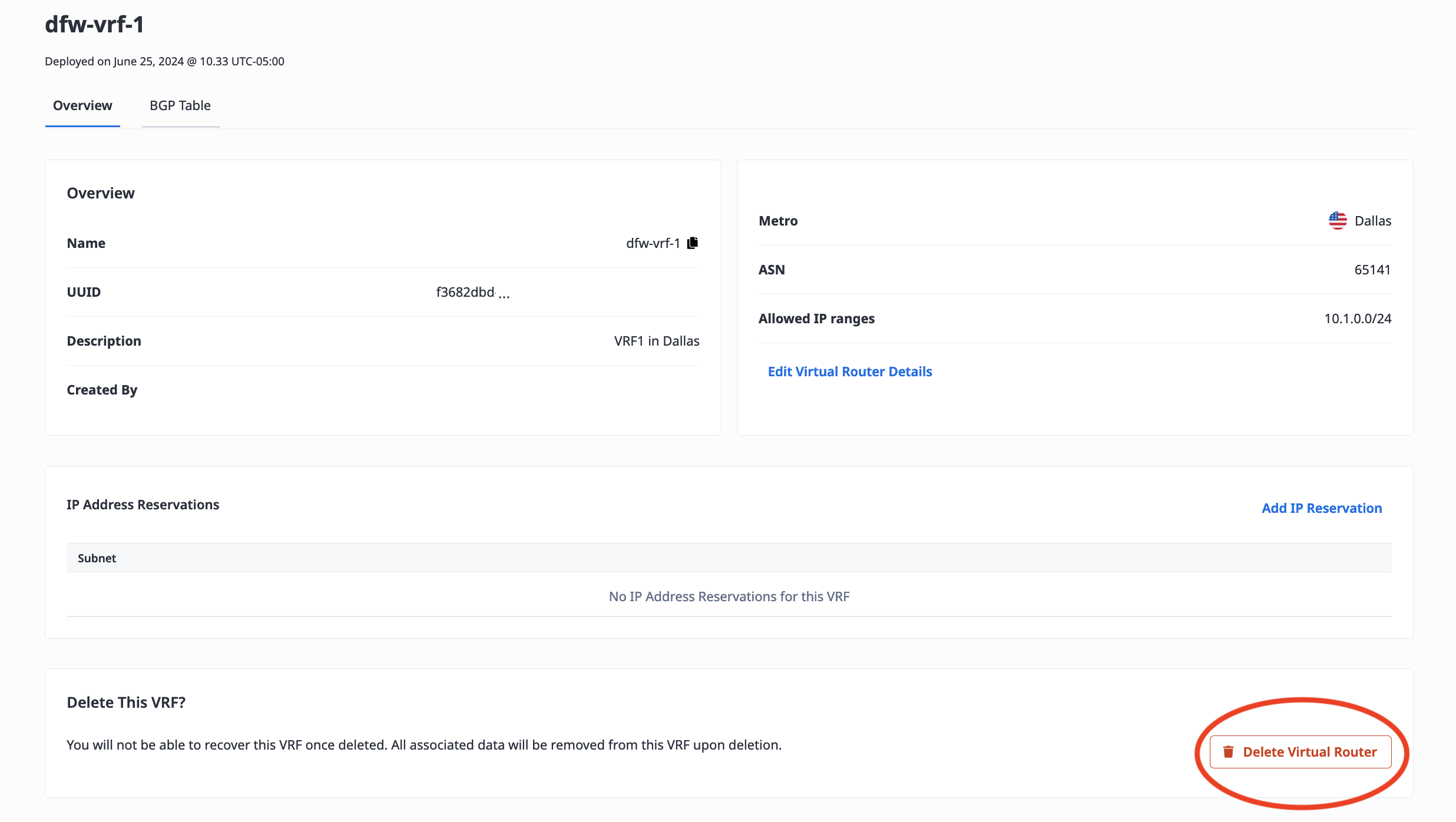

Deleting a VRF in the Console

VRF または複数の VRF をリストから削除するには、VRF を選択し、[Delete] をクリックします。

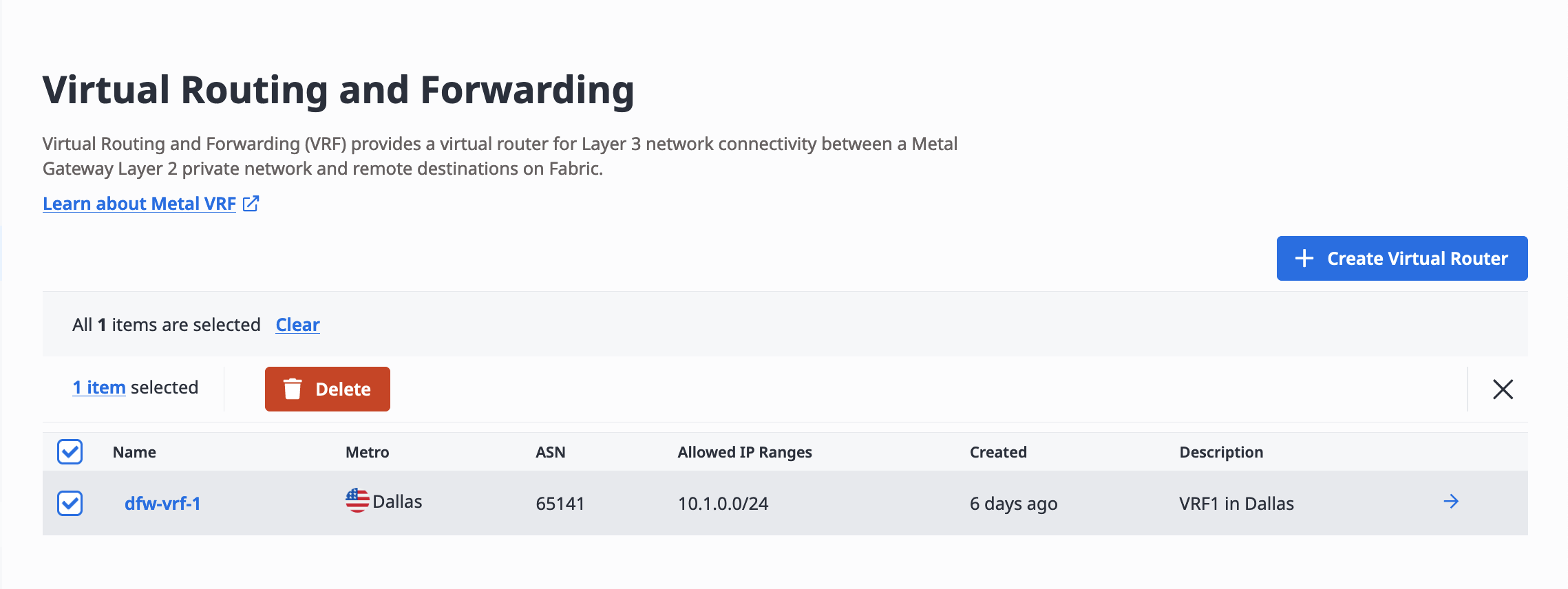

Deleting a VRF from the List

リクエスト・パスに ID で VRF を指定し、/vrfs/{id} エンドポイントに DELETE リクエストを送信します。

curl -X DELETE -H 'X-Auth-Token: <API_TOKEN>' https://api.equinix.com/metal/v1/vrfs/{id}
