レイヤ2のみアンボンドモード

Equinix Metal™では、サーバーのネットワークモードをデフォルトのレイヤー3ボンディングモードから、VLAN経由のレイヤー2ネットワークのみを使用するモードに変更できます。これにより、パブリックインターネットへのアクセスはすべて失われ、ホストにはSOS（Serial Over SSH）コンソールまたは同じVLANに接続された他のサーバーからのみアクセスできるようになります。

このオプションを使用すると、LACPボンドが破壊され、各インターフェイスを個別のレイヤ2ネットワークに配置できるようになります。この場合、アップストリームスイッチまたはネットワークインターフェースに単一障害点が発生します。ポートの1つが停止、メンテナンス、または再起動すると、ネットワークが中断します。

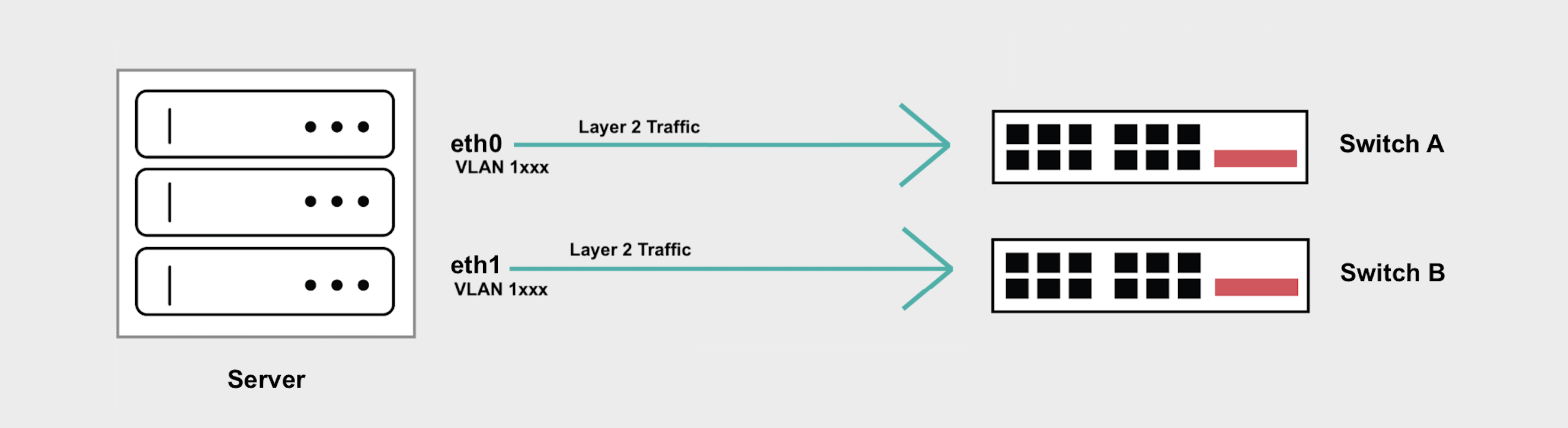

Layer 2 Unbonded Diagram

高可用性を重視する場合、レイヤ2ボンデッド・モード は、2台の多様なアップストリームスイッチにまたがるボンデッド・ネットワーキング・インターフェースを維持しながら、レイヤ2のみの構成をサポートします。

概要​

  • レイヤ2アンボンドモードは、2つのインターフェイスを別々に設定できるようにするため、結合を解除しますが、ポートまたはスイッチの1つが故障した場合、ネットワークに単一障害点が発生します。
  • 次に、eth1 と eth0 にレイヤ 2 トラフィック用の VLAN を追加します。eth1 または eth0 にインターフェイスごとに VLAN を 1 つだけ追加する場合、トラフィックにはタグを付けることができません 。
  • eth1 または eth0 に複数の VLAN を追加する場合は、各 VLAN のタグ付きトラフィックを処理するためにサブインターフェースを作成するか、タグなしトラフィックを処理するためにネイティブ VLAN を設定する必要があります。

レイヤ2アンボンドモードへの変換​

Equinix Metalコンソールでサーバーの_Network_ページに移動し、Convert To Other Network Type をクリックし、Layer 2 を選択します。アンボンド モードを選択します。Convert to Layer 2 をクリックして変換を開始します。

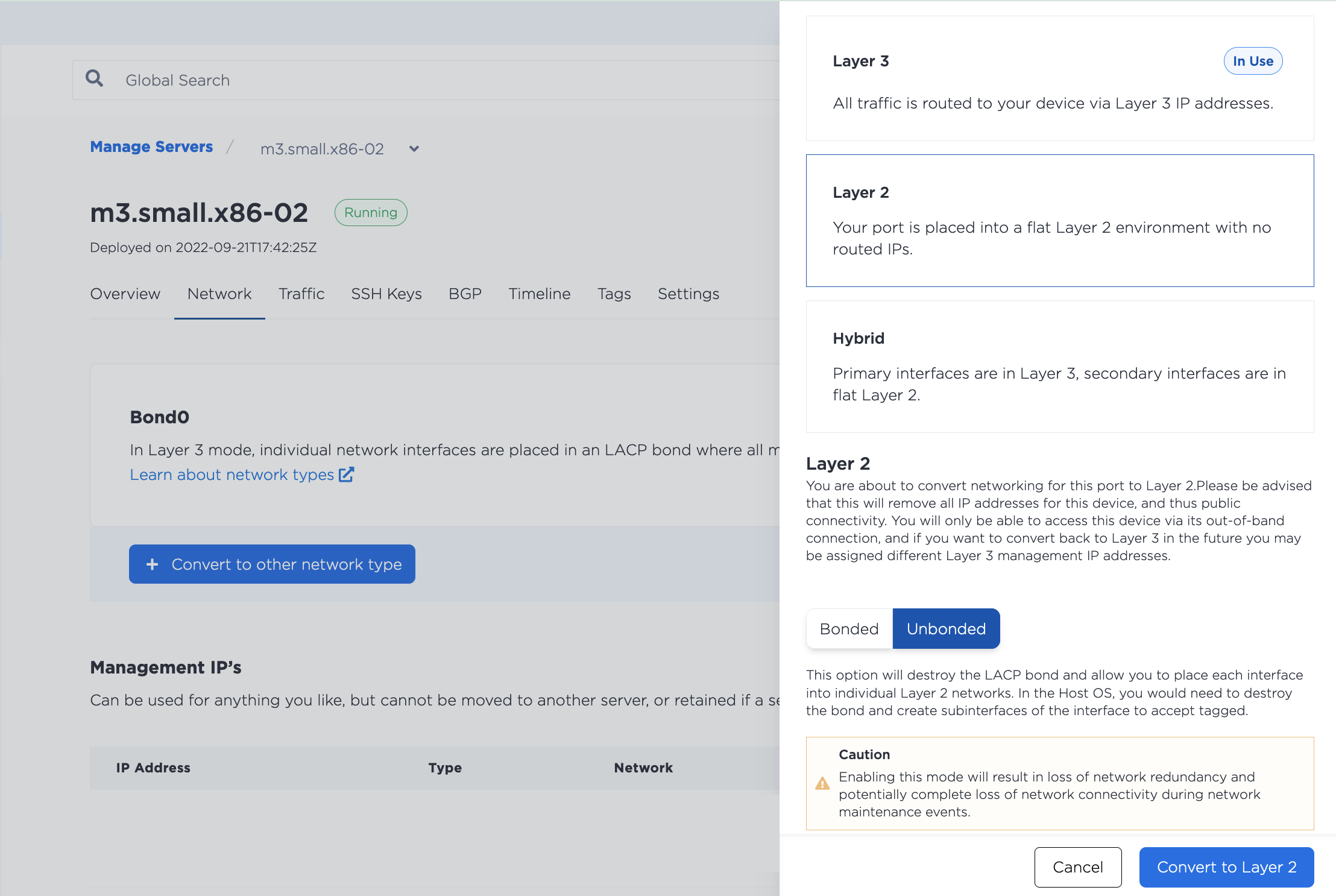

Converting to Layer 2 Unbonded mode panel

完了すると、サーバーの_Network_ページに戻ります。

ポートの 1 つに VLAN を割り当てるには、Add New VLAN をクリックし、eth0 または eth1 インターフェイスのいずれかを選択します。Add をクリックして変更を開始します。

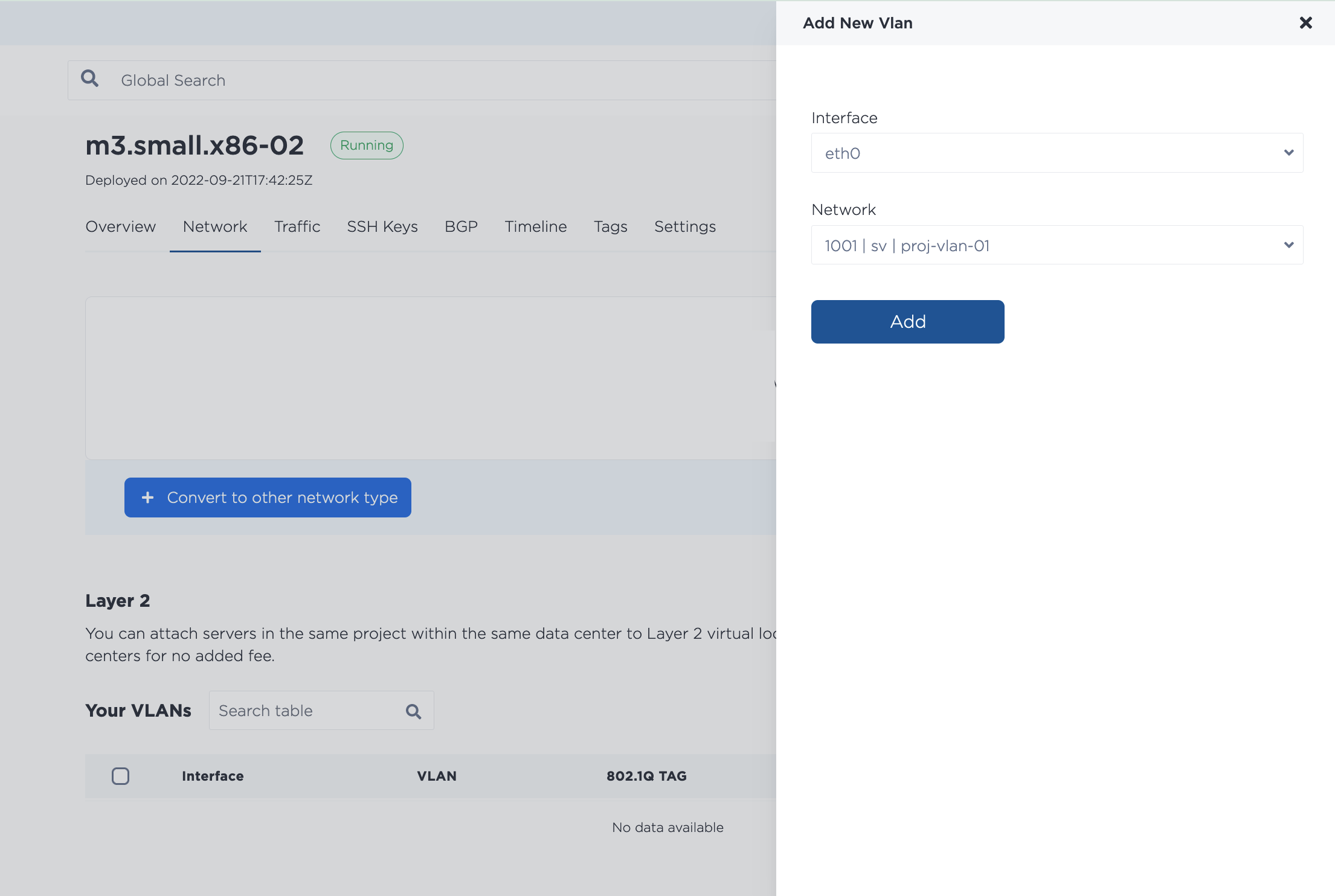

Adding a VLAN to eth0

複数のVLANのアタッチ - 非ボンディング​

ボンディングされたインターフェイスに複数のVLANを追加することができます。この場合、各 VLAN 宛のパケットを受信するサブインターフェイスを用意するか、タグなしトラフィックを処理するネイティブ VLAN を設定する必要があるため、サーバー設定 に影響します。

ポートに複数のVLANを割り当てるには、サーバーの_Network_ページに移動します。Layer 2_] セクションで [Add New VLAN] をクリックすると、eth0 または eth1 にさらに VLAN を割り当てることができます。

Add をクリックして変更を開始します。一度に複数のVLANを割り当てる場合、それらは非同期バッチプロセスによって追加されます。

レイヤ2アンボンド用のサーバーの設定​

サーバーをレイヤ2アンボンドモードに変換し、VLANをインターフェースに割り当てたら、サーバーのオペレーティングシステムでネットワークを設定し、VLAN上のIPアドレスを割り当てる必要があります。

注：このサーバーをレイヤ2に変換する際にエクイニクスメタルが割り当てたIPアドレスはすべて削除されたため、必要なサブネットを自由に設定して使用できますが、競合を防ぐためにサーバーのオペレーティングシステムで既存の設定を削除する必要がある場合があります。

最初の例は1つのVLANを割り当てる設定で、2番目の例は複数のVLANを割り当てる設定です。

SOS/OOBコンソールを使用してサーバーにSSH接続する必要があることを忘れないでください。

インターフェイスごとの単一VLANの場合​

VLAN が 1 つしかない場合は、トラフィックにタグを付けず、VLAN IP アドレスをインターフェイスに直接割り当てます。この例では eth1 を使用していますが、eth0 または eth1 の場合も手順は同じです。

注意 - 最近のUbuntuイメージでは、インターフェースはeth1とeth0にエイリアスされなくなり、eth1はenp1s0f1に、eth0はenp1s0f0になりました。

  1. VLANの前提条件をインストールし、設定します。

    apt-get install vlan
    modprobe 8021q
    echo "8021q" >> /etc/modules

  2. eth1とeth0がbond0から削除されていることを確認します。

    ip -d link show enp1s0f1
    ip -d link show enp1s0f0

    取り除かれていなければ、取り除く。

    ip link set enp1s0f1 nomaster
    ip link set enp1s0f0 nomaster

  3. enp1s0f1 に VLAN 用の IP アドレスを設定します。この例では IP アドレス 192.168.1.2/29 を使用しています。

    ip addr add 192.168.1.2/29 dev enp1s0f1

    ネットワーク設定を永続的なものにし、サーバーの再起動に耐えるようにするには、/etc/network/interfacesファイルのenp1s0f1を編集します。

    auto enp1s0f1
    iface enp1s0f1 inet manual
        address 192.168.1.2
        netmask 255.255.255.248
        pre-up sleep 4

  4. インターフェイスを立ち上げ、復旧していることを確認する。

    ip link set dev enp1s0f1 up
    ip -d link show enp1s0f1

1つのインターフェイスで複数のVLANを使用する場合​

eth1またはeth0で複数のVLANを使用している場合、IPパケットにはタグを付ける必要があり、各VLAN宛てのパケットを受信するサブインターフェイスをセットアップする必要があります。

この例では eth1 を使用していますが、eth0 でも eth1 でも手順は同じです。

注：タグなしパケットのサポートが必要な場合は、タグなしパケットを処理するVLANをネイティブVLANとして設定します。

注意 - 最近のUbuntuイメージでは、インターフェースはeth1とeth0にエイリアスされなくなり、eth1はenp1s0f1に、eth0はenp1s0f0になりました。

  1. VLANの前提条件をインストールし、設定します。

    apt-get install vlan
    modprobe 8021q
    echo "8021q" >> /etc/modules

  2. eth1とeth0がbond0から削除されていることを確認します。

    ip -d link show enp1s0f1
    ip -d link show enp1s0f0

    取り除かれていなければ、取り除く。

    ip link set enp1s0f1 nomaster
    ip link set enp1s0f0 nomaster

  3. enp1s0f1にタグ付きトラフィックを処理する新しいサブインターフェイスを各VLANに1つずつ追加し、IPアドレスを割り当てます。VLAN_IDフィールドには、Equinix Metal VLANのVLAN IDを使用します。この例ではVLAN ID 1000と1001、IPアドレス192.168.1.2/29と192.168.100.2/29を使用しています。

    ip link add link enp1s0f1 name enp1s0f1.1000 type vlan id 1000
    ip addr add 192.168.1.2/29 dev enp1s0f1.1000
    ip link add link enp1s0f1 name enp1s0f1.1001 type vlan id 1001
    ip addr add 192.168.100.2/29 dev enp1s0f1.1001

    ネットワーク設定を永続的なものにし、サーバーの再起動に耐えられるようにするには、/etc/network/interfacesファイルに新しいサブインターフェースを追加します。

    auto enp1s0f1.1000
    iface enp1s0f1.1000 inet static
        address 192.168.1.2
        netmask 255.255.255.248
        vlan-raw-device enp1s0f1

    auto enp1s0f1.1001
    iface enp1s0f1.1001 inet static
        address 192.168.100.2
        netmask 255.255.255.248
        vlan-raw-device enp1s0f1

  4. インターフェイスを表示し、表示されたことを確認する。

    ip link set dev enp1s0f1.1000 up
    ip -d link show enp1s0f1.1000

    ip link set dev enp1s0f1.1001 up
    ip -d link show enp1s0f1.1001

VLANに接続するすべてのサーバーで同じ手順を実行し、それぞれに異なるIPアドレスを割り当てる必要があります。

レイヤ3に戻す​

レイヤ2モードでレイヤ3に戻りたい場合は、まずアタッチされているVLANをすべて削除する必要があります。

コンソールでVLANを切り離すには、サーバーの_Network_ページに移動します。レイヤー2」セクションで、サーバーから切り離すVLANの横にある「削除」 をクリックします。はい をクリックして、削除することを確認します。

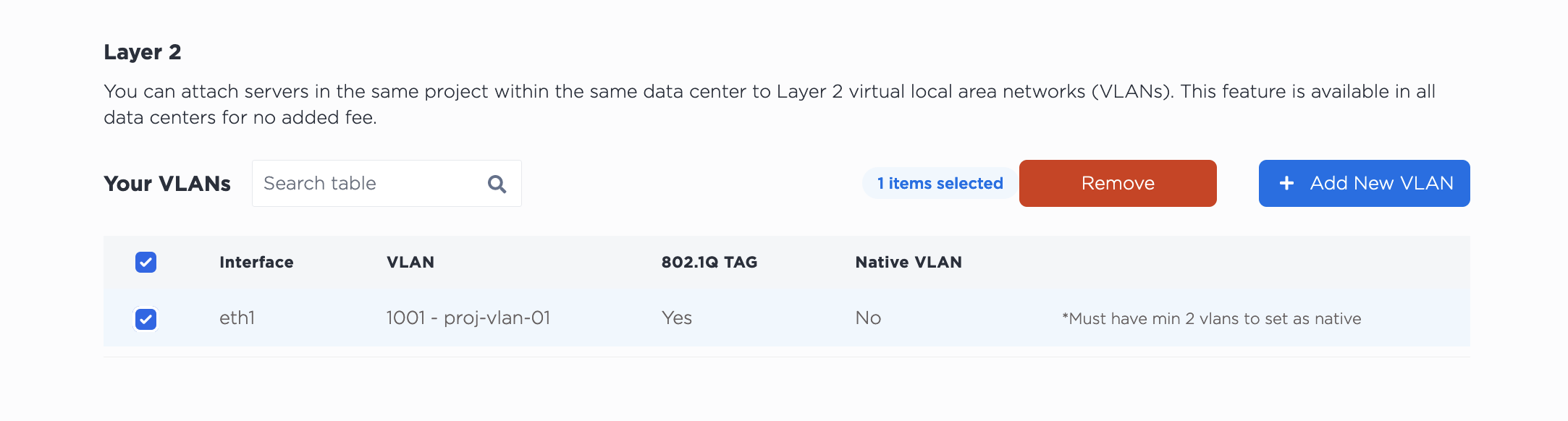

Removing a VLAN

このサーバからVLANを切り離しても、プロジェクトからは削除されません。VLANはサーバから切り離した後も存在し続けます。

次に、レイヤ3に戻すには、[Convert To Other Network Type] をクリックし、[Layer 3] を選択します。レイヤ 3 に変換 をクリックして、処理を開始します。

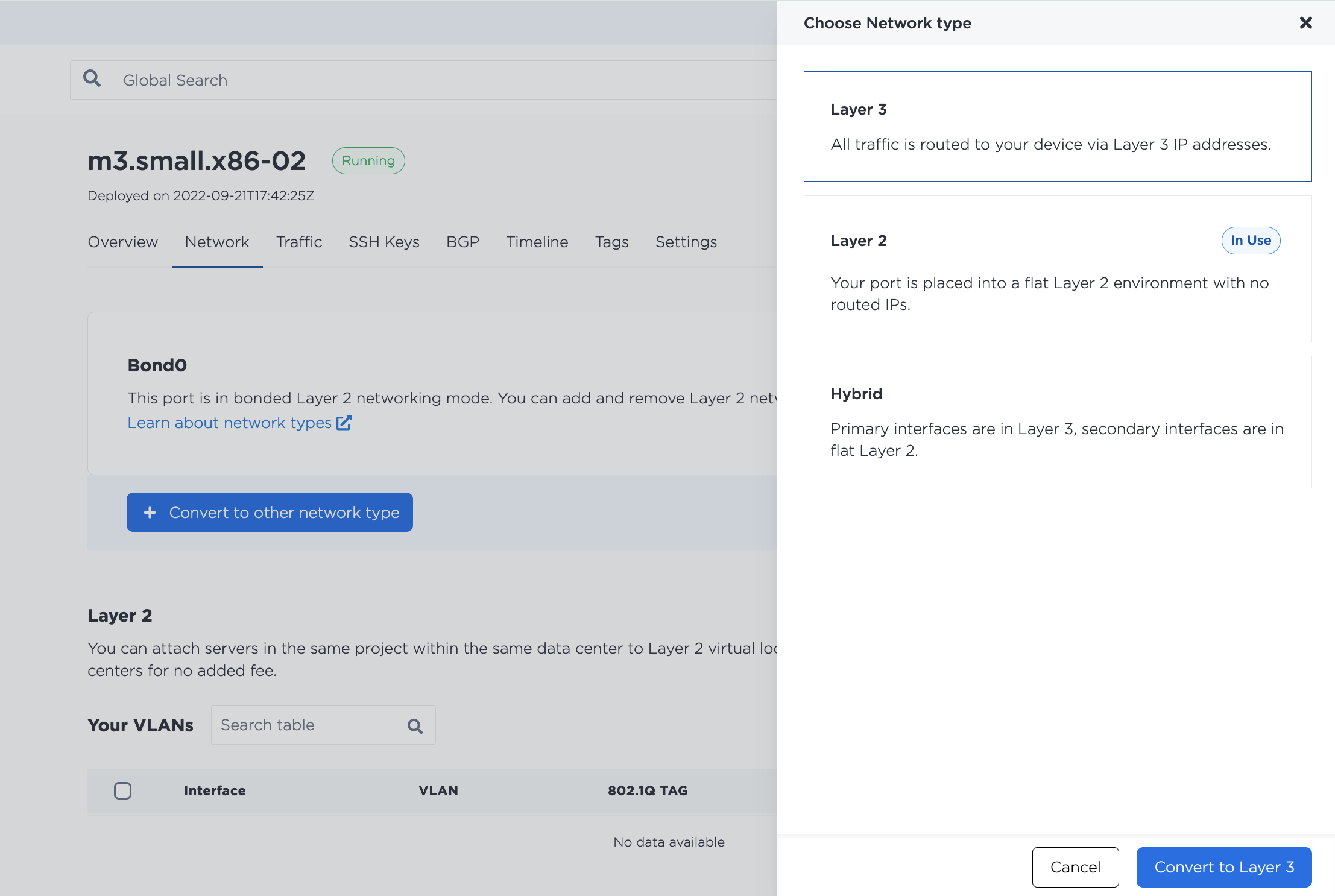

Converting from Layer 2 to Layer 3

注-レイヤ・ボンド・モードでは、サーバーのパブリックIPアドレスが削除されました。後にサーバーをレイヤ3に戻すと、新しいパブリックIPアドレスが割り当てられ、サーバーは公衆インターネットにアクセスできるようになります。
