ハイブリッド・アンボンド・モード

ハイブリッド・アンボンド・モードでは、1つのネットワーク・インターフェイスがレイヤ3ボンドから外され、レイヤ2モードになります。レイヤ3接続を維持したまま、レイヤ2接続のためにこのインターフェイスにVLANを割り当てることができるため、サーバーはパブリックIPアドレスでアクセスできます。

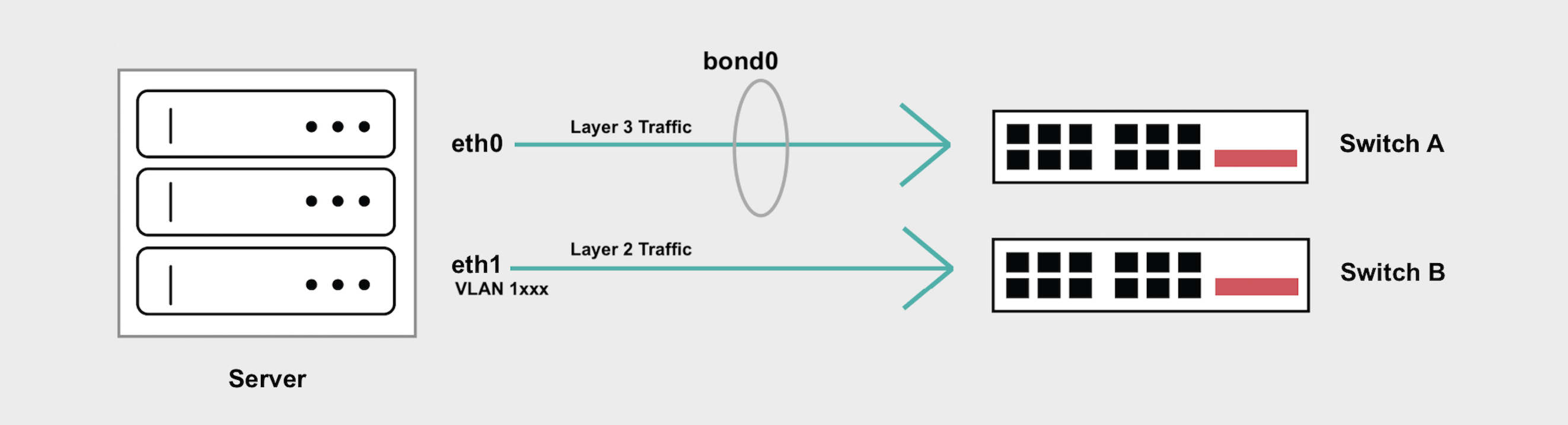

Hybrid Unbonded Diagram

これは状況によっては望ましいことですが、アップストリームスイッチまたはネットワークインターフェースのいずれかに単一障害点が発生します。どちらか一方のスイッチで停止、メンテナンス、リブートが発生すると、ネットワークが中断します。

ハイアベイラビリティに懸念がある場合、ハイブリッド・ボンデッド・モードは、2つの多様なアップストリームスイッチにまたがる可用性の高い「ボンデッド」ネットワーキング・インターフェースを維持しながら、レイヤ2とレイヤ3の両方をサポートします。

概要​

  • ハイブリッド・アンボンド・モードはeth1をボンドから外し、レイヤ3トラフィックはeth1上を流れなくなります。
  • eth1 にレイヤ 2 トラフィック用の VLAN を追加できます。eth1 に VLAN を 1 つだけ追加する場合、トラフィック**** にはタグを付けてはいけません。
  • eth1 に複数の VLAN を追加する場合は、各 VLAN のタグ付きトラフィックを処理するサブインターフェースを作成するか、タグなしトラフィックを処理するネイティブ VLAN を設定する必要があります。
  • bond0 will continue to handle your Layer 3 traffic, and Internet access is preserved through your Equinix Metal assigned public IP address.
  • bond0 に VLAN を追加する場合は、各 VLAN のタグ付きトラフィックを処理するサブインタフェースを作成する必要があります。bond0 はタグ無しレイヤ 2 トラフィックやネイティブ VLAN の設定をサポートしません。

ハイブリッド非結合モードへの変換​

ハイブリッド・アンボンド・モードではeth1インターフェイスがLACPボンドから削除されるため、ボンドされたレイヤ3インターフェイスに割り当てられたエラスティックIPを保持したまま、eth1にレイヤ2 VLANを追加できます。

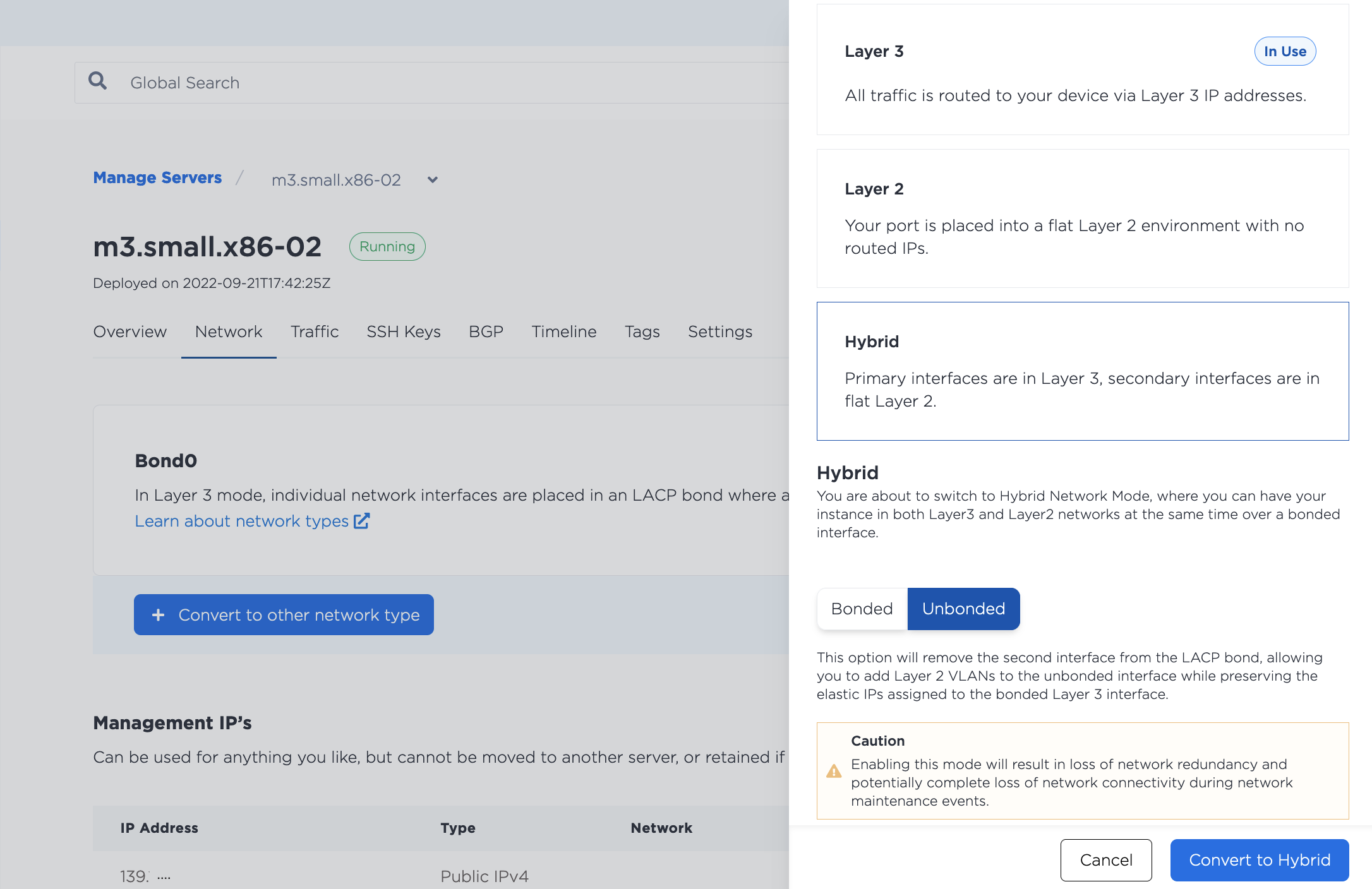

ハイブリッドアンボンドモードを使用するには、まずネットワーク設定をハイブリッドモードに変更する必要があります。コンソールで、サーバーの_Network_タブに移動し、Convert To Other Network Type をクリックし、Hybrid を選択し、Unbonded を選択します。Convert to Hybrid をクリックして変更を行います。

Converting to Hybrid Unbonded mode options panel

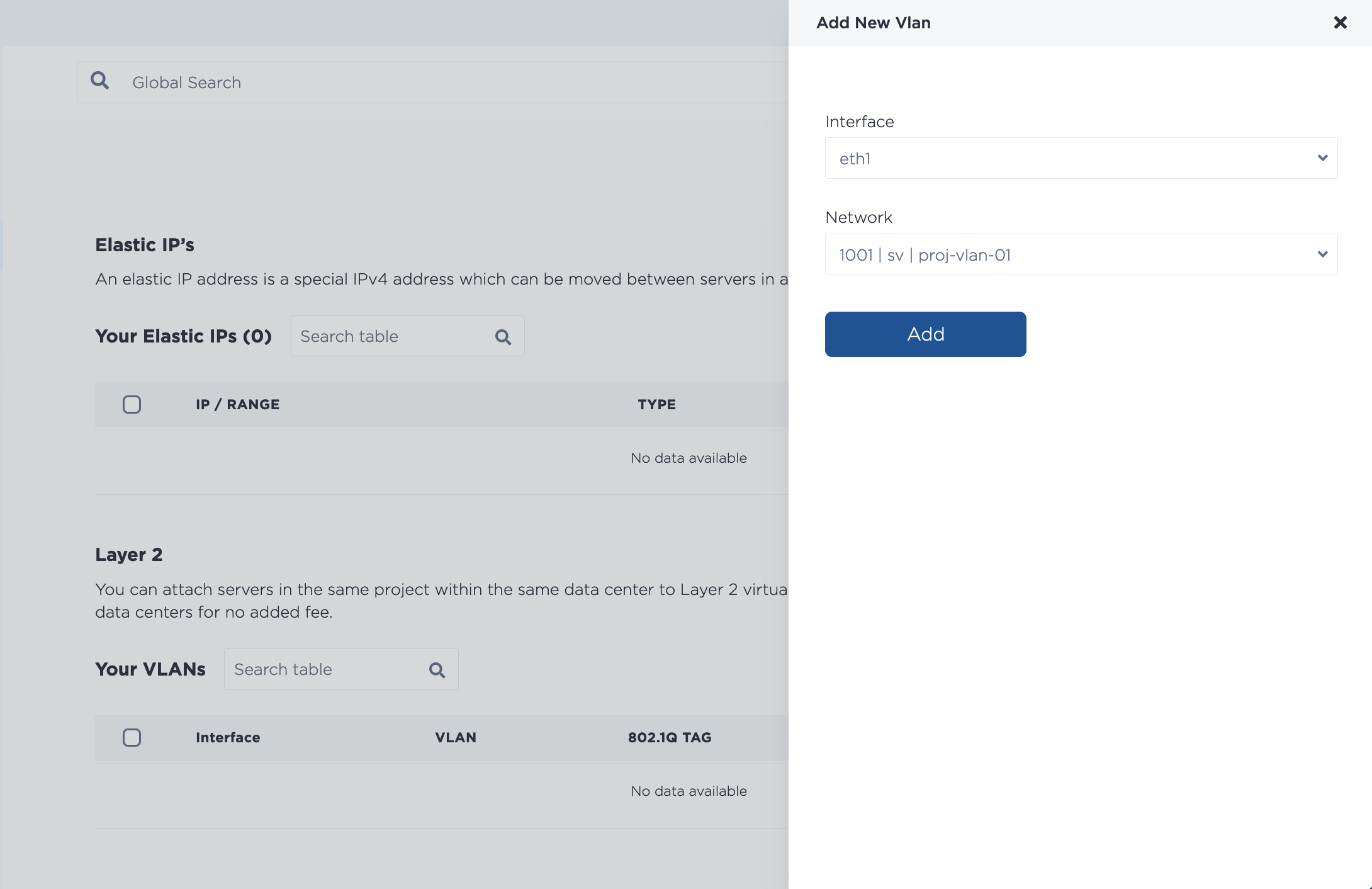

次に、サーバーの_Network_ページから、Add New VLAN をクリックします。インターフェイスとしてeth1を選択し、使用する仮想ネットワークID（VNID、またはVLAN ID）を選択します。

Adding a VLAN to eth1

複数の VLAN を一度に割り当てるには、ドロップダウンから VLAN を追加し続けます。複数のVLANを一度に割り当てる場合、非同期バッチプロセスによって追加されます。

サーバーの設定​

サーバーをハイブリッド・アンボンド・モードに変換し、VLANをeth1に割り当てたら、サーバーのオペレーティング・システムでネットワークを設定し、VLAN上のIPアドレスを割り当てる必要があります。

注： 10.x.x.xで始まるサブネットをVLANトラフィックに使用することは推奨されません。これはサーバーのプライベートネットワークに使用するためで、同じサブネットを使用すると衝突が発生する可能性があります。

最初の例は eth1 に単一の VLAN を割り当てる設定、2 番目の例は eth1 に複数の VLAN を割り当てる設定、および/または bond0 に VLAN を割り当てる設定です。

eth1のシングルVLANの場合​

VLANが1つしかない場合は、トラフィックにタグを付けず、VLAN IPアドレスを直接インターフェースに割り当てます。

次の例では、VLAN ID 1036とサブネット198.51.100.0/24を持つVLANを使用しています。

iproute2 は、Linux カーネルでネットワーク設定を管理するユーティリティです。ほとんどのLinuxオペレーティング・システム・ディストリビューションに含まれています。

メモ

私たちのOSイメージでは、インターフェースはeth1とeth0にエイリアスされません。この例では、コンソールの eth1 は OS の enp1s0f1 に対応します。

  1. enp1s0f1インターフェイスをダウンします。

    ip link set down enp1s0f1

  2. enp1s0f1がbond0から削除されていることを確認してください。

    ip -d link show enp1s0f1

    まだ取り外されていなければ、取り外してください。

    ip link set enp1s0f1 nomaster

  3. enp1s0f1 に VLAN 用の IP アドレスを設定します。この例では IP アドレス 198.51.100.4/24 を使用しています。

    ip addr add 198.51.100.4/24 dev enp1s0f1

  4. インターフェイスを立ち上げ、復旧していることを確認する。

    ip link set dev enp1s0f1 up
    ip -d link show enp1s0f1

  • オプション：ネットワーク設定を永続的にし、サーバーの再起動に耐えるようにするには、/etc/network/interfaces ファイルの enp1s0f1 を編集します。

    auto enp1s0f1
    iface enp1s0f1 inet manual
        address 192.168.1.2
        netmask 255.255.255.248
        pre-up sleep 4

    また、bond0（切り捨てられた例）からenp1s0f1を削除することも忘れないでください。

    auto bond0
    iface bond0 inet static
        ...
        bond-slaves enp1s0f0
        dns-nameservers 147.75.207.207 147.75.207.208
        ...

VLANに接続するすべてのサーバーで同じ手順を実行し、それぞれに異なるIPアドレスを割り当てる必要があります。

eth1上の複数のVLANまたはbond0上のVLANの場合​

eth1 で複数の VLAN を使用している場合、または bond0 に VLAN を追加している場合、IP パケットにはタグを付ける必要があり、各 VLAN 宛のパケットを受信するサブインターフェイスをセットアップする必要があります。タグ無しパケットのサポートが必要な場合は、タグ無しパケットを処理する VLAN を ネイティブ VLAN として設定します。

以下の例では eth1 と

  • VLAN ID 1036とサブネット198.51.100.0/24を持つVLAN。
  • VLAN ID 2025とサブネット203.0.113.0/24を持つVLAN。

iproute2 は、Linux カーネルでネットワーク設定を管理するユーティリティです。ほとんどのLinuxオペレーティング・システム・ディストリビューションに含まれています。

メモ

私たちのOSイメージでは、インターフェースはeth1とeth0にエイリアスされません。この例では、コンソールの eth1 は OS の enp1s0f1 に対応します。

  1. まだの場合は、VLANの前提条件をインストールして設定します。

    apt-get install vlan
    modprobe 8021q
    echo "8021q" >> /etc/modules

  2. enp1s0f1がbond0から削除されていることを確認してください。

    ip -d link show enp1s0f1

    まだ取り外されていなければ、取り外してください。

    ip link set dev enp1s0f1 nomaster

  3. enp1s0f1に新しいサブインターフェイスを追加して、タグ付きトラフィックを処理します。この例では VLAN ID 1036 と 2025 を使用しています。

    ip link add link enp1s0f1 name enp1s0f1.1036 type vlan id 1036
    ip link add link enp1s0f1 name enp1s0f1.2025 type vlan id 2025

  4. サブインターフェイスにIPアドレスを割り当てます。この例では198.51.100.2/24と を使用しています。

    ip addr add 198.51.100.2/24 dev enp1s0f1.1036
    ip addr add 203.0.113.2/24 dev enp1s0f1.2025

  5. インターフェイスを表示し、表示されたことを確認する。

    ip link set dev enp1s0f1.1036 up
    ip -d link show enp1s0f1.2025

    ip link set dev enp1s0f1.1036 up
    ip -d link show enp1s0f1.2025

  • オプション：ネットワーク設定を永続的なものにし、サーバーの再起動に耐えられるようにするには、/etc/network/interfaces ファイルに新しいサブインターフェイスを追加します。

    auto enp1s0f1.1036
    iface enp1s0f1.1036 inet static
        address 198.51.100.2
        netmask 255.255.255.0
        vlan-raw-device enp1s0f1

    auto enp1s0f1.2025
    iface enp1s0f1.2025 inet static
        address
        netmask 255.255.255.0
        vlan-raw-device enp1s0f1

    また、bond0（切り捨てられた例）からenp1s0f1を削除することも忘れないでください。

    auto bond0
    iface bond0 inet static
        ...
        bond-slaves enp1s0f0
        dns-nameservers 147.75.207.207 147.75.207.208
        ...

VLANに接続するすべてのサーバーで同じ手順を実行し、それぞれに異なるIPアドレスを割り当てる必要があります。

VLAN接続のテスト​

これで、VLANレイヤ2ネットワーク上のサーバー間で通信ができるはずです。

[root@nmcli-testing ~]# ping 198.51.100.2
>
PING 198.51.100.2 (198.51.100.2) 56(84) bytes of data.
64 bytes from 198.51.100.2: icmp_seq=1 ttl=64 time=0.703 ms
64 bytes from 198.51.100.2: icmp_seq=2 ttl=64 time=0.444 ms
64 bytes from 198.51.100.2: icmp_seq=3 ttl=64 time=0.451 ms
64 bytes from 198.51.100.2: icmp_seq=4 ttl=64 time=0.412 ms
^C
--- 198.51.100.2 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3113ms
rtt min/avg/max/mdev = 0.412/0.502/0.703/0.116 ms

レイヤ3に戻す​

デフォルトのレイヤ3ボンデッドモードに戻したい場合は、まず割り当てられたVLANをすべて削除してから、eth1をボンデッドインターフェースに追加し直す必要があります。

コンソールでVLANの割り当てを解除するには、サーバーの_Network_タブに移動します。レイヤー2」セクションで、ポートから割り当てを解除するVLANを選択します。Remove をクリックします。

Removing a VLAN

VLANの割り当てを解除しても、プロジェクトからは削除されないことに注意してください。ポートからVLANの割り当てを解除しても、VLANは存在し続けます。

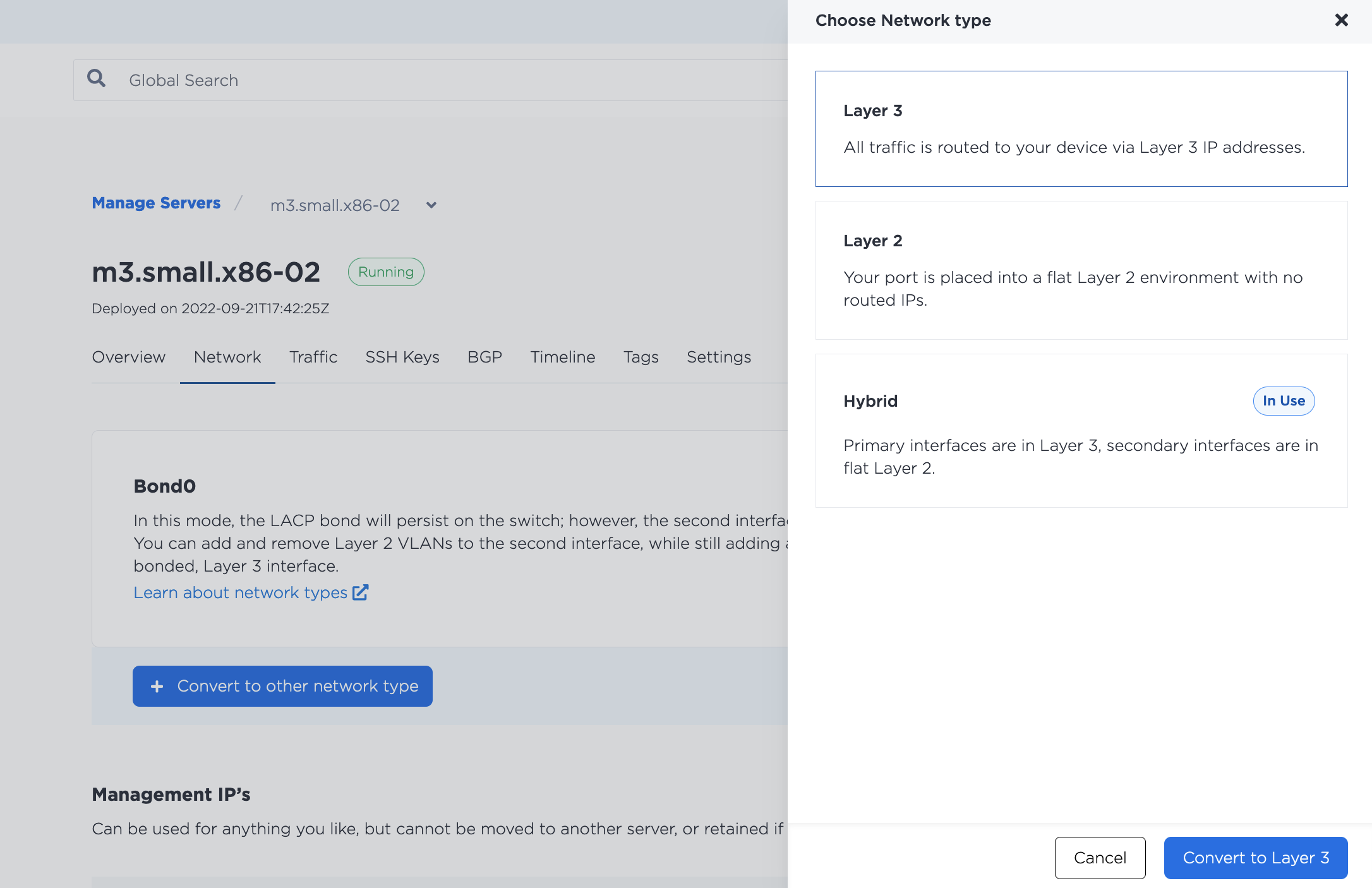

次に、レイヤ3に戻すには、[Convert To Other Network Type] をクリックし、[Layer 3] を選択します。レイヤ 3 に変換 をクリックして、処理を開始します。

Converting back to Layer 3 Panel
