ハイブリッド・ボンド・モード

Equinix Metal™では、サーバーのネットワークモードをデフォルトのレイヤー3ボンディングモードからレイヤー3とレイヤー2のハイブリッドモードに変更できます。

ハイブリッド・ボンデッド・モードは、レイヤ2とレイヤ3の両方のモードを同時にサポートする2つのネットワーキング・インターフェースの可用性の高い「ボンデッド」セットアップを可能にします。レイヤ2とレイヤ3の両方をサポートする機能はそのままに、2台の多様なアップストリームスイッチにまたがる可用性の高いボンデッド・ネットワーキング・インターフェースを維持します。

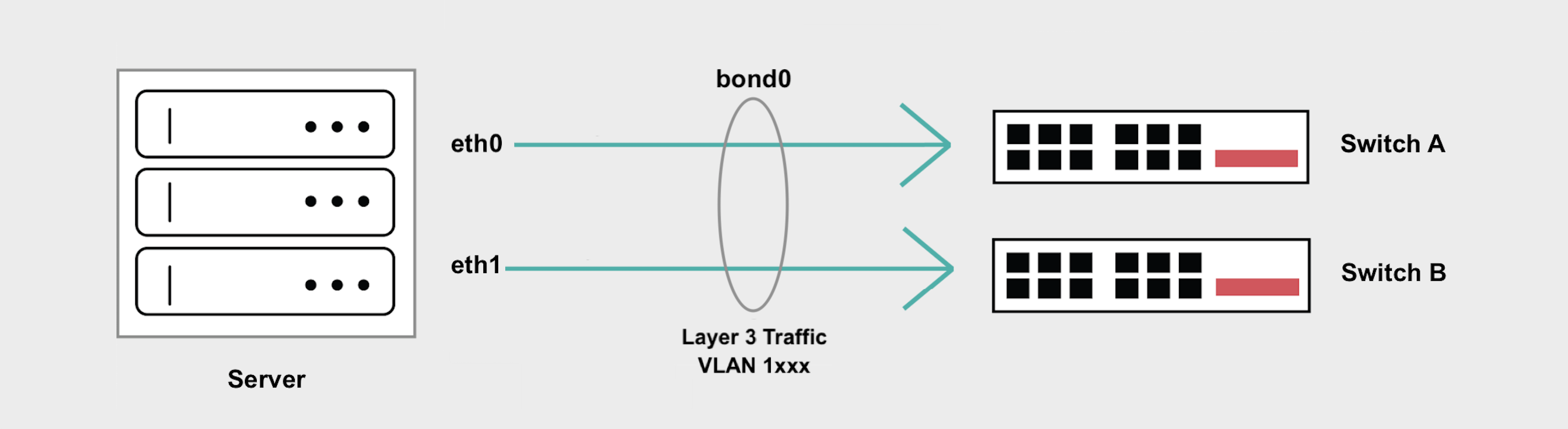

Hybrid Bonded Diagram

これは、ファイアウォール、カスタムゲートウェイ、イングレスコントローラ、その他のタイプのプロキシを実行し、一方ではインターネットに、もう一方ではプライベートのレイヤ2インフラストラクチャに面するような、一般的なハイブリッドクラウドネットワーキングモデルを実装する方法である。

概要​

  • ハイブリッド・ボンド・モードでは、すべてのレイヤ3とレイヤ2のトラフィックはbond0で処理されます。
  • お客様のサーバーのインターネットアクセスは、エクイニクスメタルに割り当てられたパブリックIPアドレスを通じて維持されます。
  • レイヤ3トラフィックはタグなしである。
  • すべてのレイヤ2トラフィックはタグ付けされ、bond0のサブインターフェイスで処理されます。
  • ハイブリッド・ボンド・モードは、タグなしレイヤ2トラフィックやネイティブVLANの設定をサポートしていません。

ハイブリッド・ボンド・モードの有効化​

ハイブリッド・ボンド・モードを有効にするには、サーバーのボンド・インターフェースにVLANを割り当てます。

Equinix Metalコンソールで、サーバーの_Network_タブに移動し、Convert To Other Network Type をクリックし、Hybrid を選択し、Bonded を選択します。

次に、ドロップダウンから VLAN を選択し、bond0 インターフェイスに VLAN を割り当てます。ハイブリッドに変換 をクリックして、変更を開始します。

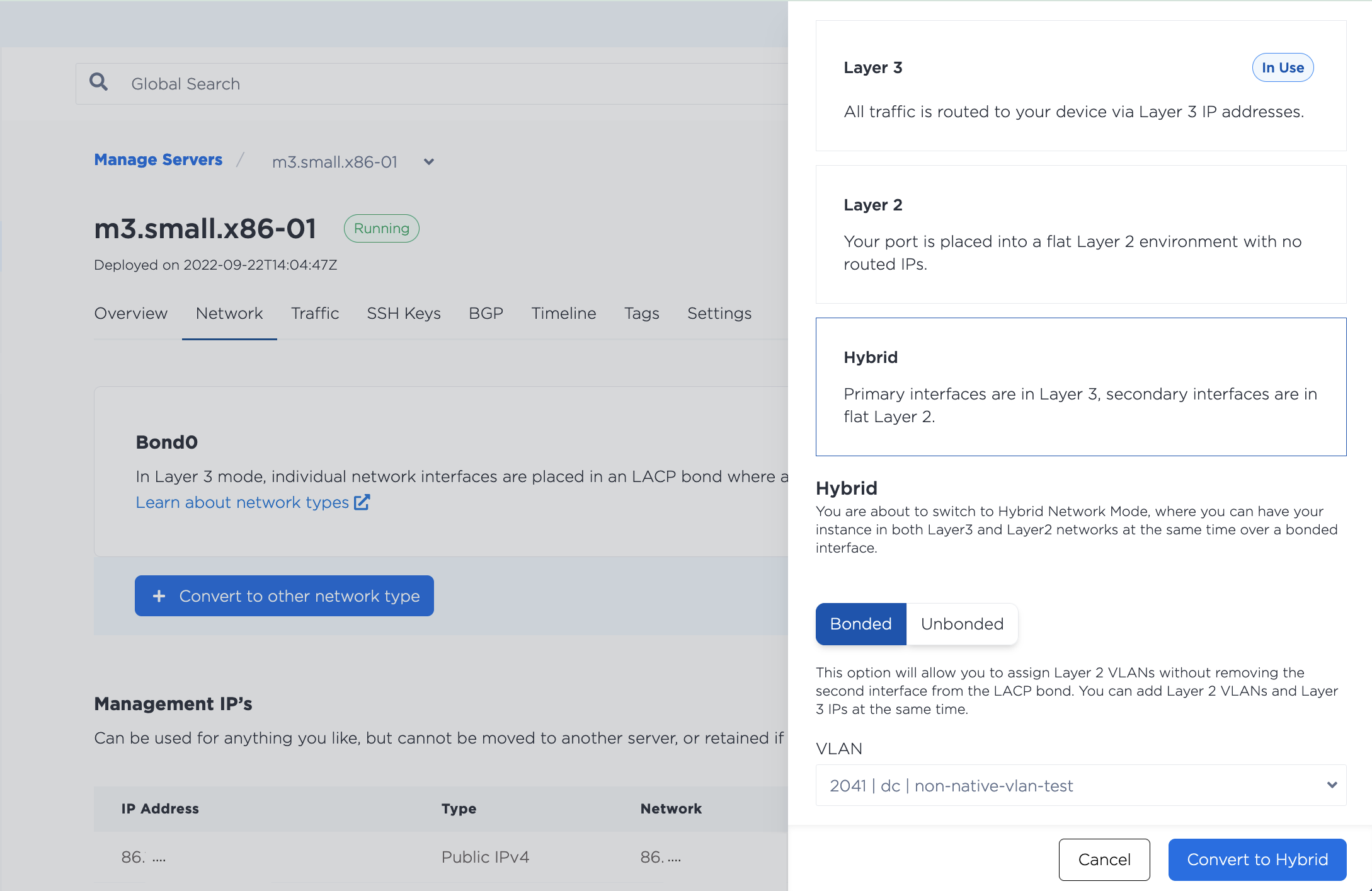

Converting to Hybrid Bonded mode options panel

サーバーの設定​

bond0 に VLAN を割り当てたら、サーバーのオペレーティングシステムでネットワーキングを設定する必要があります。レイヤ 3 と VLAN の両方のトラフィックが bond0 を経由するため、VLAN 上のタグ付きトラフィックを処理するサブインターフェイスを作成する必要があります。ハイブリッドボンドモードはタグなしVLANトラフィックやネイティブVLANの設定をサポートしていません。

次の例では、VLAN ID 1036とサブネット198.51.100.0/24を持つVLANを使用しています。

注： 10.x.x.xで始まるサブネットをVLANトラフィックに使用することは推奨されません。これはサーバーのプライベートネットワークに使用するためで、同じサブネットを使用すると衝突が発生する可能性があります。

iproute2 は、Linux カーネルでネットワーク設定を管理するユーティリティです。ほとんどのLinuxオペレーティング・システム・ディストリビューションに含まれています。

  1. VLANとタグ付きインタフェースの前提条件をインストールし、設定します。

    apt-get install vlan
    modprobe 8021q
    echo "8021q" >> /etc/modules

  2. bond0 に新しいサブインターフェイスを追加して、タグ付きトラフィックを処理します。この例では VLAN ID 1036 を使用します。

    ip link add link bond0 name bond0.1036 type vlan id 1036

  3. VLAN のサブネットから IP アドレスをサブインターフェイスに割り当てます。この例ではIPアドレス198.51.100.2を使用しています。

    ip addr add 198.51.100.2/24 dev bond0.1036

  4. インターフェイスを表示し、表示されたことを確認する。

    ip link set dev bond0.1036 up
    ip -d link show bond0.1036

  • オプション：ネットワーク設定を永続的なものにし、サーバーの再起動に耐えるようにするには、/etc/network/interfaces ファイルに新しいサブインターフェースを追加します。

    auto bond0.1036
    iface bond0.1036 inet static
    pre-up sleep 5
    address 198.51.100.2/24
    netmask 255.255.255.0
    vlan-raw-device bond0

    メモ： pre-up sleep 5 行は、サーバーの起動時に bond0 で競合が発生するのを防ぐのに役立ちます。

VLANに接続するすべてのサーバーで同じ手順を実行し、それぞれにサブネットから異なるIPアドレスを割り当てる必要があります。

複数のVLANを追加する​

ボンドに複数のVLANを追加することはサポートされています。ただ、各VLAN宛てのパケットを受信するサブインターフェイスがあることを確認する必要があります。

別のVLANを割り当てたり、複数のVLANを一度に割り当てたりするには、サーバーの_Network_ページに移動します。レイヤ 2］セクションで［新しい VLAN を追加］ をクリックして、VLAN を bond0 ポートに割り当てます。

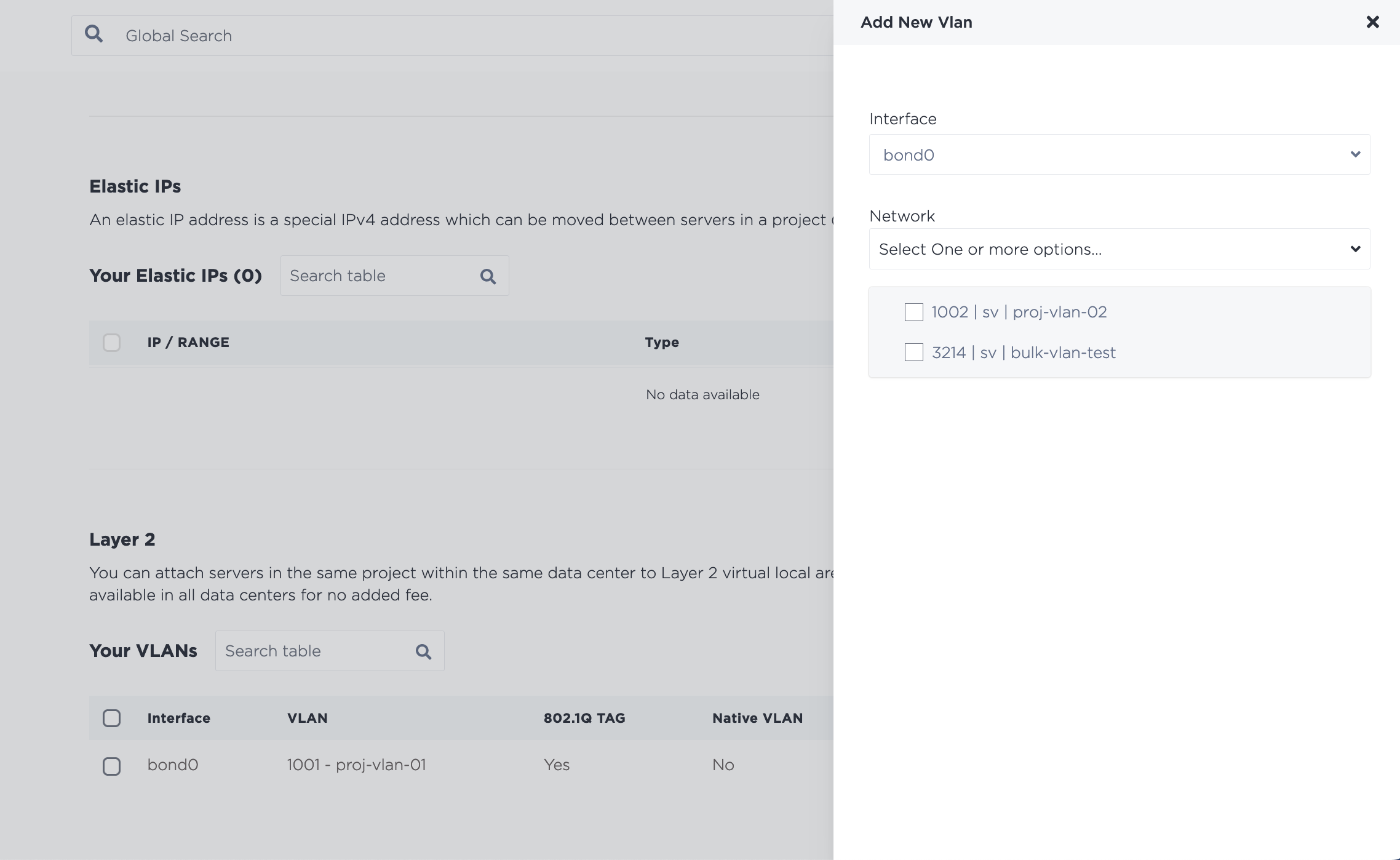

Adding multiple VLANs slide-out panel

Add をクリックして変更を開始します。一度に複数のVLANを割り当てる場合、それらは非同期バッチプロセスによって追加されます。

VLANがbond0に割り当てられたら、サーバーの設定のプロセスを繰り返して、各VLANに追加のタグ付きサブインターフェイスを作成します。

VLAN接続のテスト​

これで、VLANレイヤ2ネットワーク上のサーバー間で通信ができるはずです。

root@dev-02:~# ping 198.51.100.2
>
PING 198.51.100.2 (198.51.100.2) 56(84) bytes of data.
64 bytes from 198.51.100.2: icmp_seq=1 ttl=64 time=0.898 ms
64 bytes from 198.51.100.2: icmp_seq=2 ttl=64 time=0.659 ms
64 bytes from 198.51.100.2: icmp_seq=3 ttl=64 time=0.649 ms
64 bytes from 198.51.100.2: icmp_seq=4 ttl=64 time=0.421 ms
^C
--- 198.51.100.2 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3037ms

レイヤ3に戻す​

デフォルトのレイヤ3ネットワーク設定に戻るには、bond0からVLANをすべて削除します。

ポートからVLANの割り当てを解除するには、サーバーの_Network_タブに移動します。レイヤー2_セクションで、サーバーから取り外すVLANを選択し、削除 をクリックします。

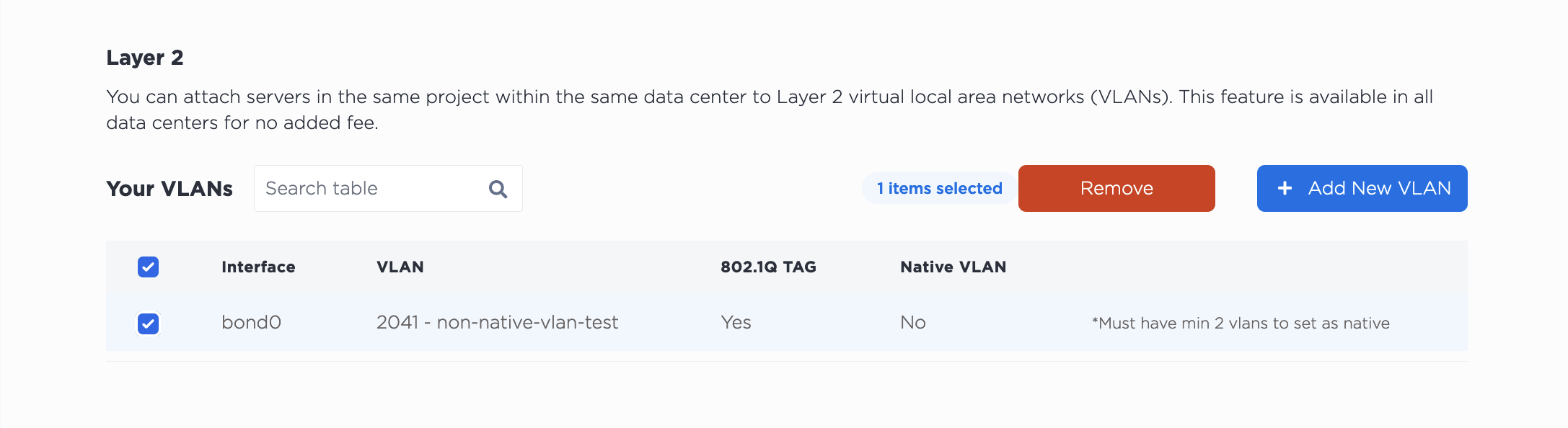

Removing a VLAN

このサーバからVLANを切り離しても、プロジェクトからは削除されないことに注意してください。VLANはサーバから切り離した後も存在し続けます。

すべての VLAN がポートから削除されると、bond0 はレイヤ 3 モードに戻ります。そこから既存のネットワーク・モードを使用することができます。
