AWS Direct Connectへの接続
Equinix Metal™は、AWS Direct Connectをはじめ、Equinix Metalから他のクラウドサービスプロバイダー（CSP）への直接レイヤ2仮想接続をサポートしています。これらの接続は、Equinix Metalメトロと対応するAWS Direct Connectロケーション間で利用できます。
AWS Direct Connectに接続する際は、以下の点を考慮してください：
- 各接続は、単一のポートまたは冗長ポートのセットのいずれかにすることができます。ある程度の高可用性を確保するには冗長ポートを推奨する。単一ポートの場合、アップタイムは保証されません。
- 各接続には、VLANに接続するためのバーチャルサーキットが1つ付属しています。冗長ポートを使用している場合は、各ポートにバーチャルサーキットが1つずつ付属します。
- バーチャルサーキットとVLANの関係は1対1です。1つの仮想回線には1つのVLANしか接続できず、1つのVLANには1つの仮想回線しか接続できません。同じVLANを2つ以上の仮想回線に接続することはできません。その結果、プライマリ・ポートとセカンダリ・ポートで高可用性を設計する場合、それぞれにVLANが必要になり、VLAN間のトラフィックを認識し処理できるVLAN間ルーティングやアプリケーション・レイヤーが必要になります。
- 現在、AWS Direct Connectへの接続はVRFをサポートしていません。
- 相互接続の最大帯域幅は10Gbps。
- 相互接続は、最大9000バイトの最大伝送単位（MTU）とジャンボイーサネットフレームをサポートします。
- Metalのネットワークは[AWS Direct Connectの要件を満たしています。Metal上で実行されるアプリケーションも、これらの要件を認識し、満たす必要があります。
帯域幅とメーター
利用料金はエクイニクスメタルにより計測・請求され、毎月の請求書に記載されます。料金は、以下の表に従って選択した速度レベルにより決定されます：
Equinix Metal Speed｜AWS Direct Connect Speed ------｜ ------ 50 Mbps｜50 Mbps 200 Mbps｜100 Mbps、200 Mbps 500 Mbps｜300 Mbps、400 Mbps、500 Mbps 1 Gbps｜1 Gbps 2 Gbps｜2 Gbps 5 Gbps｜5 Gbps 10 Gbps｜10 Gbps
AWS Direct接続のリクエスト
- Console
- API

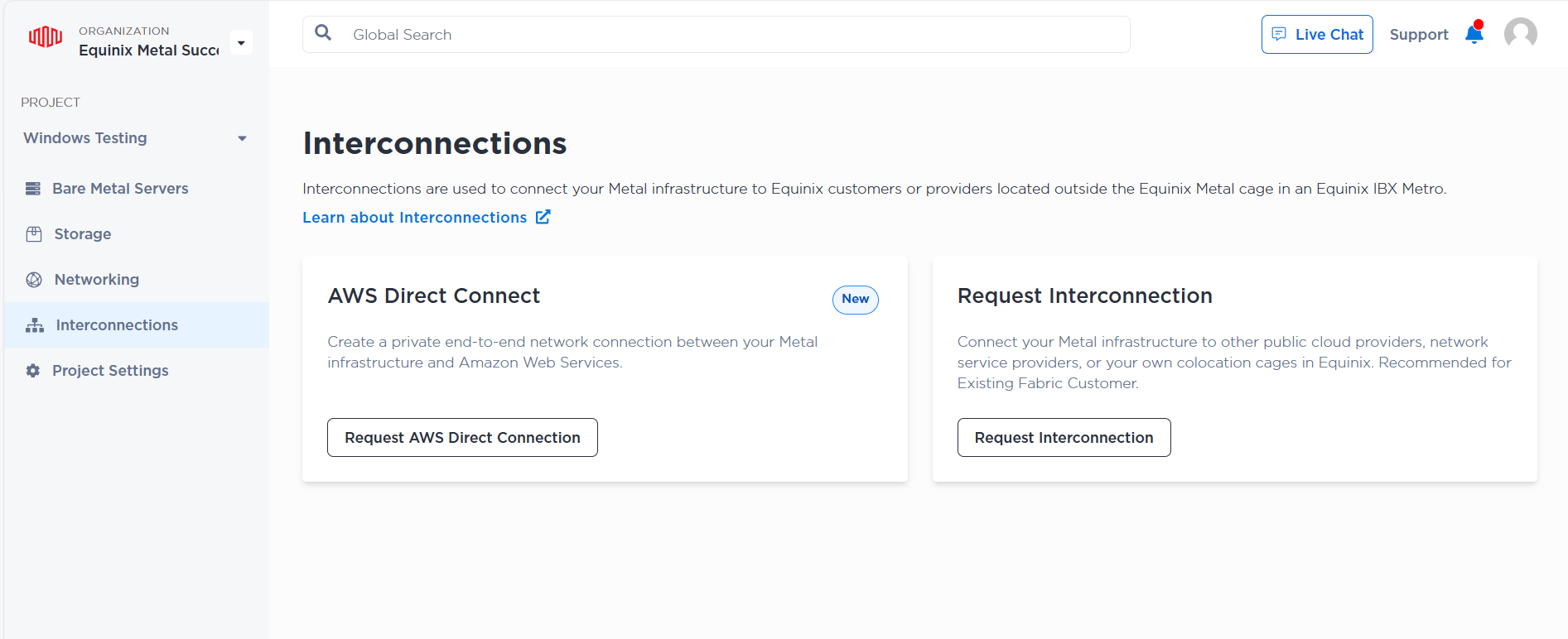

MetalとAWS Direct Connect間のネットワーク接続をリクエストするには、プロジェクトの_Interconnections_ページを開きます。Request a new interconnection をクリックします。AWS Direct Connection のリクエスト をクリックします。

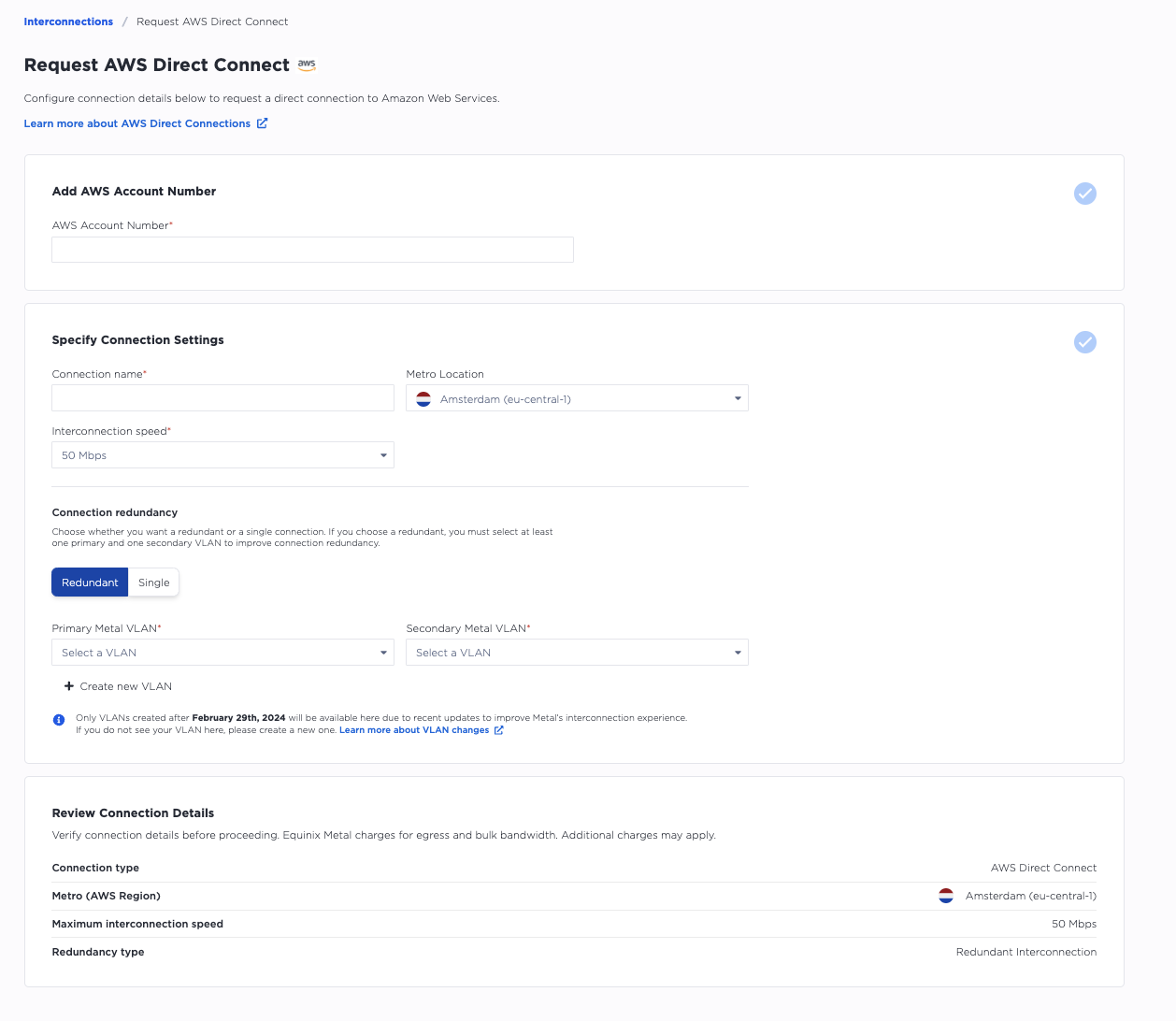

Add AWS Account Number_セクションで、12桁のAWSアカウント番号をフィールドに入力します。
接続設定の指定_」セクションで、以下を入力します：
- 接続先の名前を入力します。
- ドロップダウンからメトロロケーションを選択します。お客様のエクイニクスメタルインフラストラクチャが存在するメトロと、接続先のCSPが存在するメトロを選択してください。
- 接続速度をドロップダウンから選択します。
接続の冗長性」（_Connection Redundancy）セクションでは、冗長ポートのセットが必要か、単一ポートが必要かを選択します。 冗長ポートを強くお勧めします。単一ポートを選択すると、計画的または非計画的な停止により、大幅なダウンタイムが発生する可能性があります。
注: 冗長ポートのペアを選択する場合は、プライマリVLANとセカンダリVLANを1つずつ選択する必要があります。
ポートを VLAN に接続するかどうかを選択し、ポートに接続する VLAN を選択します。対象となる VLAN がない場合は、+ Create new VLAN をクリックして作成できます。
VLANを作成する場合は、メトロ、説明（オプション）、およびVNIDを所定のフィールドに入力します。Add VLAN をクリックします。次に、ドロップダウンから新しいVLANを選択してポートにアタッチします。
同じVLANを2つ以上の仮想回線に接続することはできないので、冗長ポートを要求する場合は、それぞれにVLANを選択または作成してください。
注: 相互接続にメタルVLANをアタッチして、レイヤ2仮想接続を作成する必要があります。
CSP 接続の新規仮想接続の作成時に、VLAN を指定する必要があります。February 29th, 2024 以降に作成された VLAN はここで使用できます。VLAN が表示されない場合は、新しい VLAN を作成する必要があります。

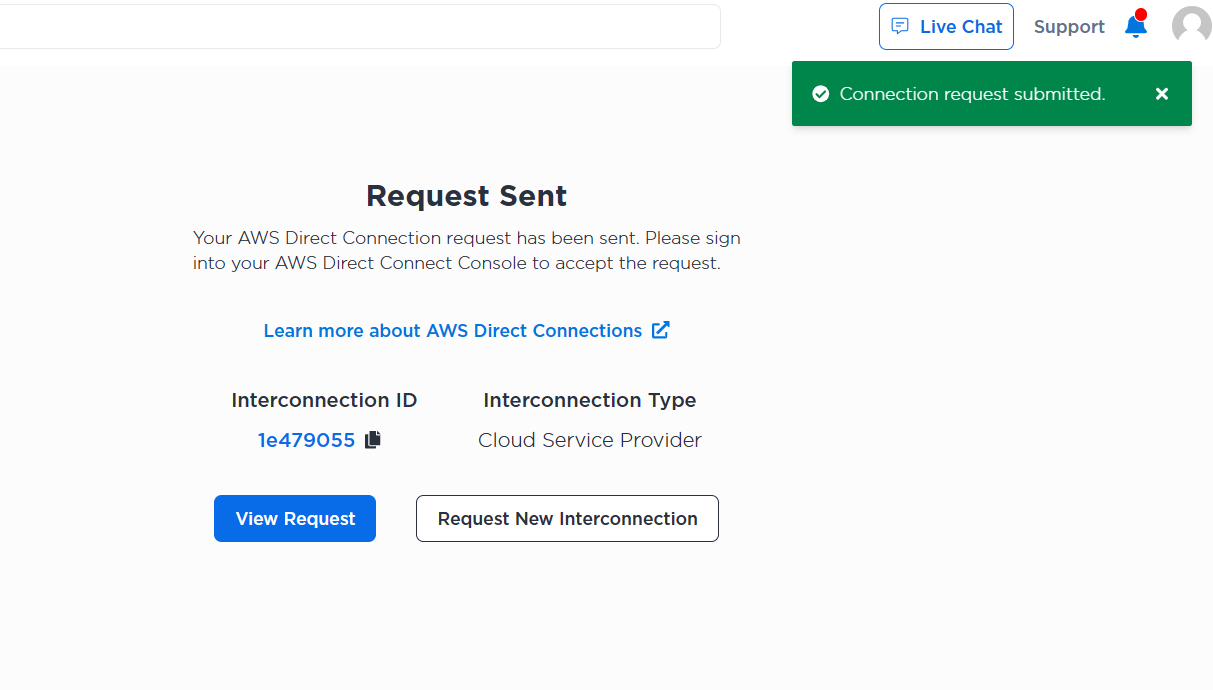

接続の詳細を確認して、入力した情報が正しいことを確認し、接続 をクリックします。接続要求が成功すると、「接続要求が送信されました」というポップアップメッセージが表示されます。
View Request をクリックすると、プロジェクトの Interconnection ページからリクエストステータスを確認できます。
AWS Direct Connect Consoleにサインインして、リクエストを承認します。
API を介して接続を要求するには、/projects/{project_id}/connections エンドポイントに POST リクエストを送信します。
curl -X POST \
-H "Content-Type: application/json" \
-H "X-Auth-Token: <API_TOKEN>" \
"https://api.equinix.com/metal/v1/projects/{project_id}/connections" \
-d '{
"contact_email": "<string>",
"description": "<string>",
"name": "<string>",
"metro": "<string>",
"speed": "<string>",
"type": "shared_port_vlan_to_csp",
"vlans": [ <integer>, <integer> ],
"fabric_provider":
{
"type": "CSP_AWS",
"account_id": "<AWS_ACCOUNT_ID>",
"location": "<string>"
}
}'
"fabric_provider":
プロバイダ・オブジェクトは必須パラメータで、接続先の CSP、アカウント ID、および接続先の CSP の場所を指定します。
AWS Direct Connectに接続する場合、タイプは"CSP_AWS"でなければなりません。対応する AWS Direct Connect のロケーションは、/connections/metros エンドポイントから検索できます。
curl -X GET -H 'X-Auth-Token: <API_TOKEN>' \
https://api.equinix.com/metal/v1/connections/metros
その他の身体パラメータ
"name"(required) - The name of your new connection."description"(optional) - A user-friendly description for your Fabric Virtual Connection."contact_email"- The preferred email used for communication and notifications about the Interconnection. Required when using a Project API key. Optional and defaults to your user email address when using a User API key."metro"(required) - Specify the metro of your Equinix Metal infrastructure."type"(required) - The type of connection. For connecting to AWS Direct Connect, this value must be"shared_port_vlan_to_csp"."speed"(optional) - Set the connection speed. Your options are"50mbps","200mbps","500mbps","1gbps","2gbps",5gbps, or"10gbps". Note: the speed cannot be changed after you submit your request. A new request is required to change the speed."vlans"(required) - A list of VLAN IDs that will be used for the connection(s), and also determines redundancy. The first VLAN will be used for the primary port. If you specify a second VLAN, a redundant connection is automatically created, and the second VLAN is used for the secondary port. You can not connect the same VLAN to both ports, so specify a different VLAN for each. Note: VLANs created before February 29th, 2024 do not support AWS Direct Connect. If you do not have any VLANs created after February 29th, 2024, you will need to create some before requesting your connection.
リクエストを送信したら、/connections/{connection_id} エンドポイントに GET リクエストを送信することで、リクエストのステータスを確認できます。
curl -X GET -H 'X-Auth-Token: $API_TOKEN' \
"https://api.equinix.com/metal/v1/connections/{connection_id}"
AWSで接続を許可する
注文送信後、接続先のサービスプロバイダーを管理するアカウントにログインし、Equinix Connectからの接続を承認する必要があります。詳しくは、[AWS Direct Connectをご覧ください。
クラウドサービスプロバイダの接続管理
- Console
- API
リクエストに対してAWSとEquinix Metal間の相互接続が確立されると、プロジェクトの［Interconnection］ページの［Cloud Service Provider Connections］セクションの［Status］列に、相互接続の状態が［Active］と表示されます。
注意: 相互接続の状態がアクティブに変更されても、すぐに完了するわけではありません。メタルとAWSの相互接続がプロビジョニングされるまで、しばらく時間がかかります。
クラウドサービスプロバイダの接続は、タイプ欄に_Cloud Service Provider_として表示されます。課金は、プロバイダのステータスが_Active_になった時点で開始されます。

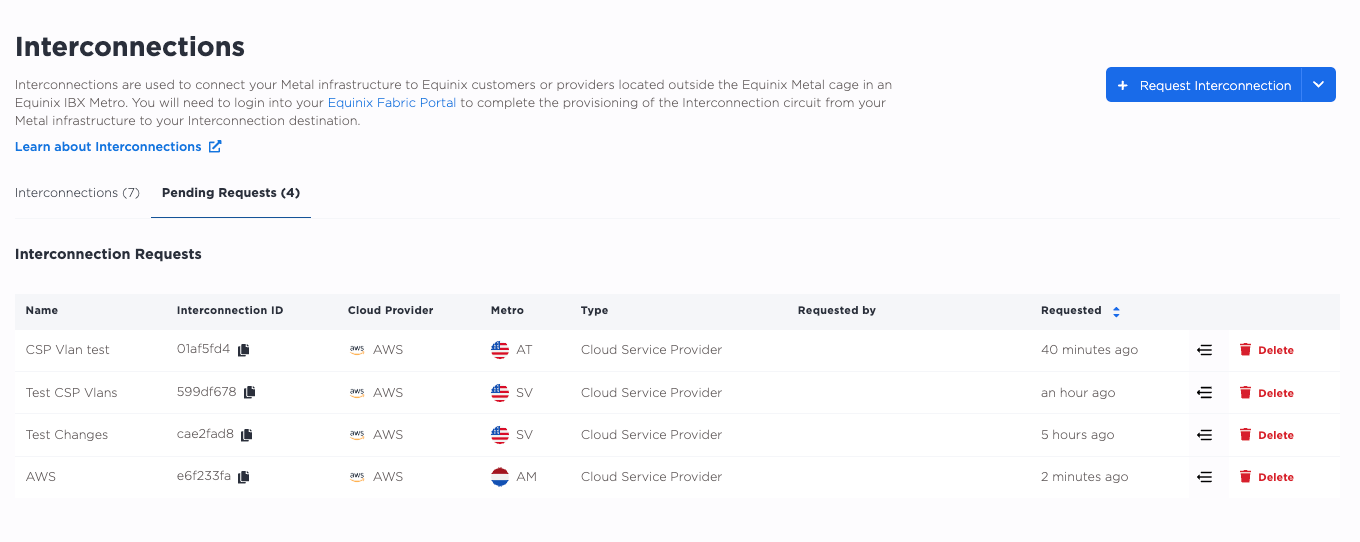

保留中の相互接続要求のステータスを表示するには、プロジェクトの相互接続ページでPending Request タブをクリックします。相互接続要求をキャンセルするには、表の相互接続名に関連する矢印をクリックします。相互接続要求の管理ページが表示されます。相互接続要求のキャンセル をクリックします。
未解決の相互接続はすべて、相互接続 タブの下に表示できます。相互接続に関連する詳細を表示するには、矢印をクリックします。

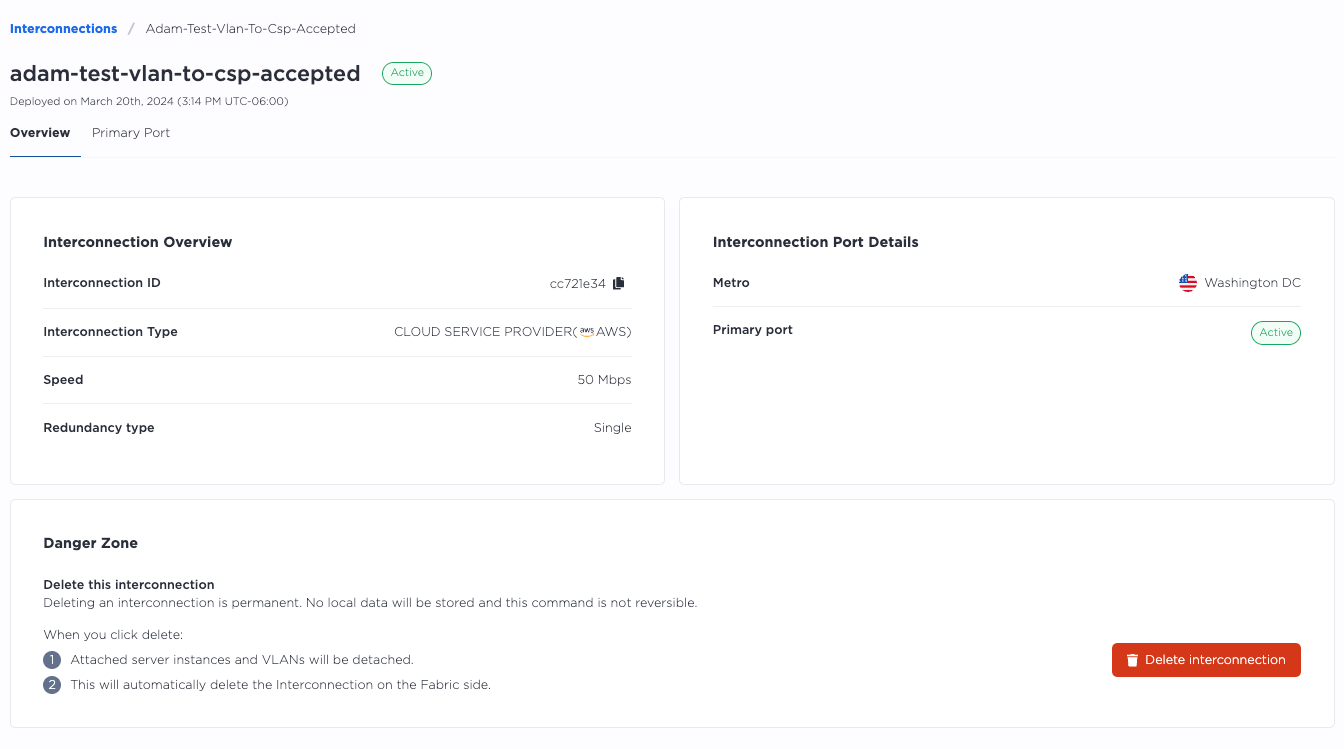

プライマリまたはセカンダリポート構成など、相互接続の詳細を表示するには、相互接続の名前をクリックします。Overview_ページには、相互接続ID、タイプ、速度などのハイレベルな詳細ビューが表示されます。詳細については、［プライマリポート］または［セカンダリポート］タブをクリックして、ポートのステータスと構成を表示します。
プロジェクト内のすべての相互接続をリストするには、/projects/{project_id}/connections エンドポイントに GET リクエストを送信します。Dedicated Ports は組織レベルで管理されるため、組織内に Dedicated Ports がある場合は、レスポンスにも表示されることに注意してください。
curl -X GET -H 'X-Auth-Token: <API_TOKEN>' \
https://api.equinix.com/metal/v1/projects/{project_id}/connections
Metal Billed Fabric VC の詳細を取得するには、/connections/{connection_id} エンドポイントに GET リクエストを送信し、リクエストパスに UUID を指定します。
curl -X GET -H 'X-Auth-Token: <API_TOKEN>' \
https://api.equinix.com/metal/v1/connections/{connection_id}
この情報を使用して、/connections/{connection_id} エンドポイントに PUT リクエストを送信して接続を管理および更新できます。リクエストの本文で変更する内容を指定します。名前、説明、タグ、および連絡先の電子メールを変更できます。
curl -X PUT \
-H "Content-Type: application/json" \
-H "X-Auth-Token: <API_TOKEN>" \
"https://api.equinix.com/metal/v1/connections/{connection_id}" \
-d '{
"contact_email": "<string>",
"description": "<string>",
"name": "<string>",
"tags": [
"<string>"
]
}'
また、相互接続のポート情報を取得することもできます。
ポートのリストを取得するには、/connections/{connection_id}/ports エンドポイントに GET リクエストを送信します。
curl -X GET -H 'X-Auth-Token: <API_TOKEN>' \
https://api.equinix.com/metal/v1/connections/{connection_id}/ports
ポートの詳細を取得するには、/connections/{connection_id}/ports/{id} エンドポイントに GET リクエストを送信します。
curl -X GET -H 'X-Auth-Token: <API_TOKEN>' \
https://api.equinix.com/metal/v1/connections/{connection_id}/ports/{id}
仮想回路
プライマリおよびセカンダリの各ポートには、VLANをアタッチできる単一の仮想回路があります。
バーチャルサーキットは指定したVLANにアタッチされます。これらは変更できません。異なるVLANでの接続が必要な場合は、一度取り壊して再作成する必要があります。
バーチャルサーキットとVLANの関係は1対1です。1つの仮想回線には1つのVLANしか接続できず、1つのVLANには1つの仮想回線しか接続できません。同じVLANを2つ以上の仮想回線に接続することはできません。その結果、プライマリ・ポートとセカンダリ・ポートで高可用性を設計する場合、それぞれにVLANが必要になり、VLAN間のトラフィックを認識し処理できるVLAN間ルーティングやアプリケーション・レイヤーが必要になります。
AWS接続の削除
AWS接続の削除は永久的です。接続を削除すると、Equinix Metalとお客様のAWSリソース間の接続が削除されます。
削除前にトラフィックを停止し、接続先の CSP から接続に関連するリソースをクリーンアップしてください。メタルポータルから接続を削除する前にこの作業を行うことで、接続が完全に削除され、課金も停止されます。
注意: メタル接続は、AWS接続が完全にデプロビジョニングされた後にのみ完全に削除されます。AWS側とMetal側がそれぞれ完全にデプロビジョニングされるまで、しばらくお時間をください。
- Console
- API
Interconnections_] ページの接続リストから、削除するクラウドサービスプロバイダの接続名をクリックします。
Delete Interconnection をクリックして、クラウドサービスプロバイダ接続を完全に削除します。
API から AWS Direct 接続を削除するには、/connections/{connection_id} エンドポイントに DELETE リクエストを送信し、パスに接続の ID を指定します。
curl -X DELETE -H 'X-Auth-Token: <API_TOKEN>' \
https://api.equinix.com/metal/v1/connections/{id}
