ポートの種類

Fabricポートをご注文の際は、802.1Qまたは802.1adカプセル化を使用したVLANベースのイーサネット仮想専用線（EVPL）、またはポートベースのタグなしイーサネット専用線（EPL）のいずれかを選択してください。

EVPL ports can create multiple VCs from a Fabric port, segmenting traffic based on the VLAN assigned to the VC. You can order Fabric ports with either encapsulation option (Dot1q or QinQ) to obtain point-to-multipoint capabilities over Equinix Fabric.
EPL ports can only create one VC between the two ports to pass traffic, including any VLANs, transparently without traffic segmentation.

メモ

最大伝送単位（MTU） - Equinix Fabricのポートは、デフォルトのMTUサイズ9100バイトに設定されています。

イーサネット仮想専用線（EVPL）ポート

エクイニクス・ファブリックは、VLANベースの802.1Q（Dot1q）または802.1ad（Q-in-Q）カプセル化を利用して、同じ物理ポートで複数の相互接続を実現します。

IEEE 802.1Q - Dot1qとしても知られる業界標準のネットワーク・トランキング・プロトコルで、同じ物理インターフェイス上で複数のVLANをサポートし、イーサネット・フレーム上でVLANタグを使用して論理的に分離されたネットワークを構築する方法を定義しています。顧客はトラフィックの分離を実現するために、各VCに単一のVLAN IDを割り当てる必要があります。可能性は低いですが、Fabricの顧客は利用可能なすべてのVLANを使用して、技術的にはDot1qポートから最大4094個のVCを作成できます。
IEEE 802.1ad - Q-in-Q、VLANスタッキング、ダブルタグとしても知られるこのプロトコルは、802.1Qをベースにしていますが、1つの代わりに2つの802.1Qタグを使用します。外側のタグまたはSタグ（サービスタグまたはサービスプロバイダタグと呼ばれることもある）と内側のタグまたはCタグ（カスタマータグ、802.1adとも呼ばれる）があり、Q-in-Qは、サービスプロバイダが1つのサービスプロバイダタグだけを使用して、最大4094の顧客VLANを拡張するためによく使用されます。

トラフィックは、Equinix Fabricに設定されている対応する仮想接続（VC）に切り替えられます。トラフィックがVCにマッピングされていないVLANでタグ付けされている場合、またはタグ付けされていない状態で到着した場合、トラフィックはイングレスでドロップされます。

Equinix Fabricは基本的にレイヤー2スイッチングFabricであるため、VLANで接続を作成すると、Equinixは接続先のイーサネットセグメント（サイド）のVLANに自動的に変換します。

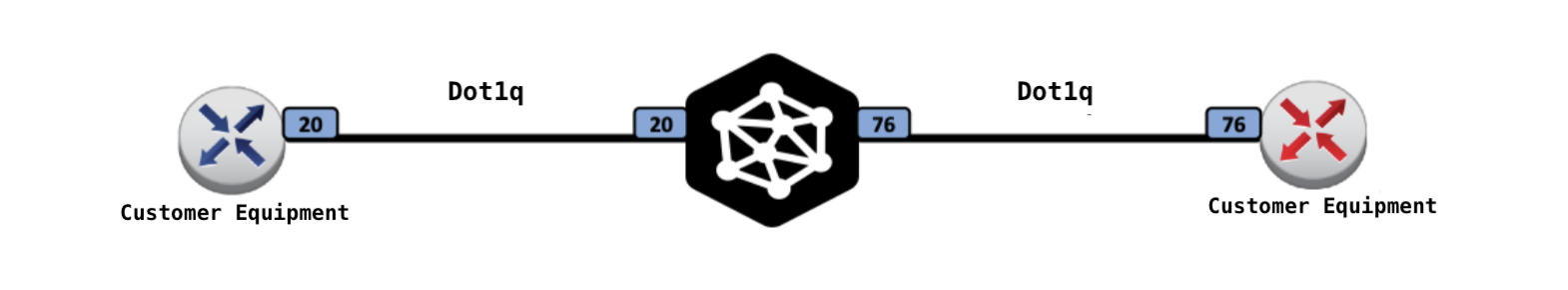

Dot1qからDot1qへ

エクイニクスはAサイドとZサイドのDot1qタグを翻訳します。

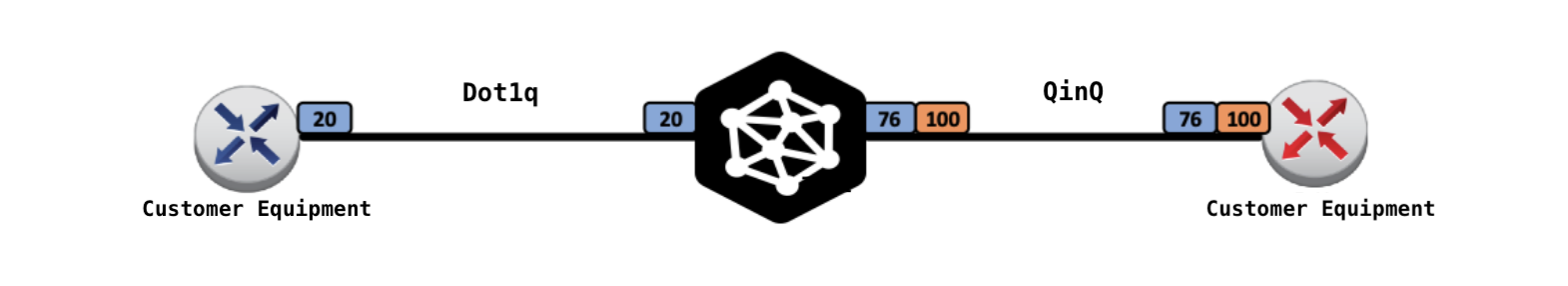

Dot1qからQinQへ

A サイドの Dot1q タグはポップされ、フレームは Z サイドで定義された s-tag.c-tag の組み合わせがフレームにプッシュされた状態で Z サイドインターフェースから送信されます。

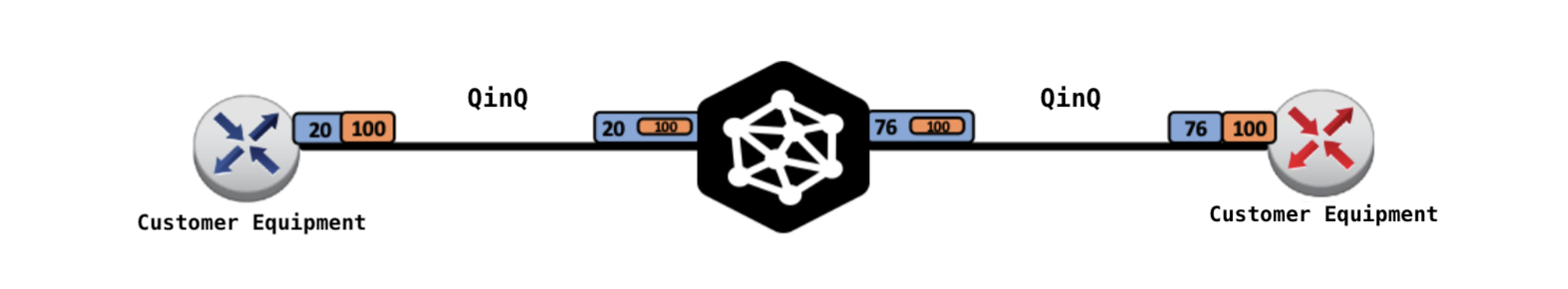

QinQからQinQへ

フレームはトンネリングされ、Sタグ（外側のVLAN）は変換され、カプセル化されたフレームは保持されます。

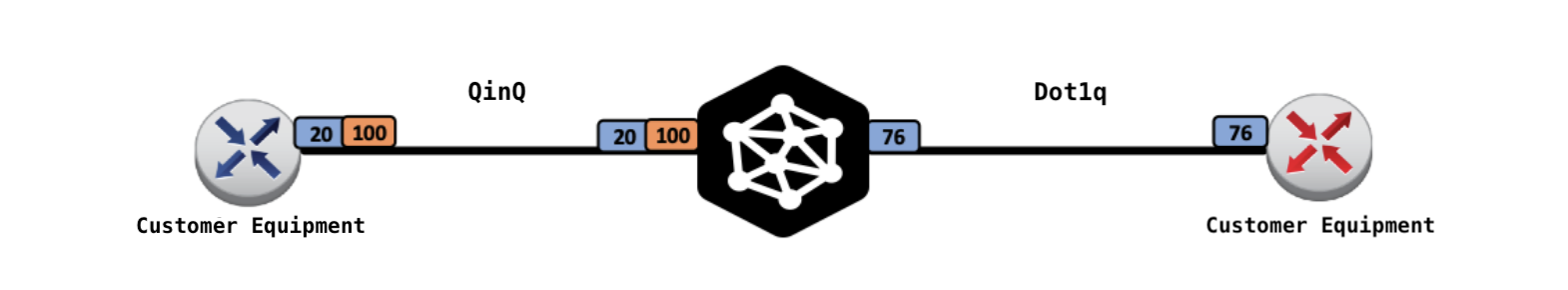

QinQからDot1qへ

A 側の s-tag.c-tag の組み合わせがポップされ、フレームは Z 側の Dot1q タグがフレームにプッシュされた状態で Z 側のインターフェイスに送信されます。

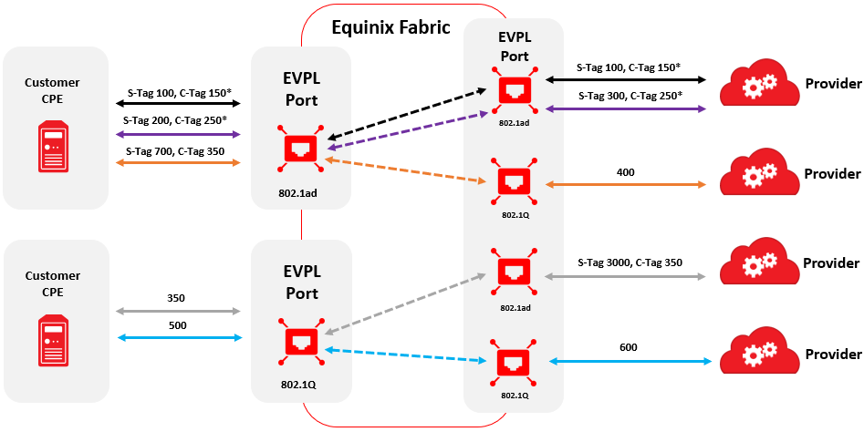

下図は、802.1ad と 802.1Q に設定された両方の EVPL を、次のような特性で示した複雑な例です。

複数のタグを同じプロバイダーに送ることができます。
複数のタグを異なるプロバイダーに送ることができます。
タグ無しのトラフィックはドロップされます。
宛先のないタグは削除されます。
エクイニクスFabricは、2つの802.1adポート間でVCを作成する際、内側のタグ（Customer Tag、別名C-Tag）を認識せず、外側のタグ（Service Tag、別名S-Tag）のみで照合します。
エクイニクスFabricは、2つの802.1adポート間を行き来する場合を除き、すべてのタグを変換できます（エクイニクスFabricは内側のタグが見えないため、タグを変換できません）。

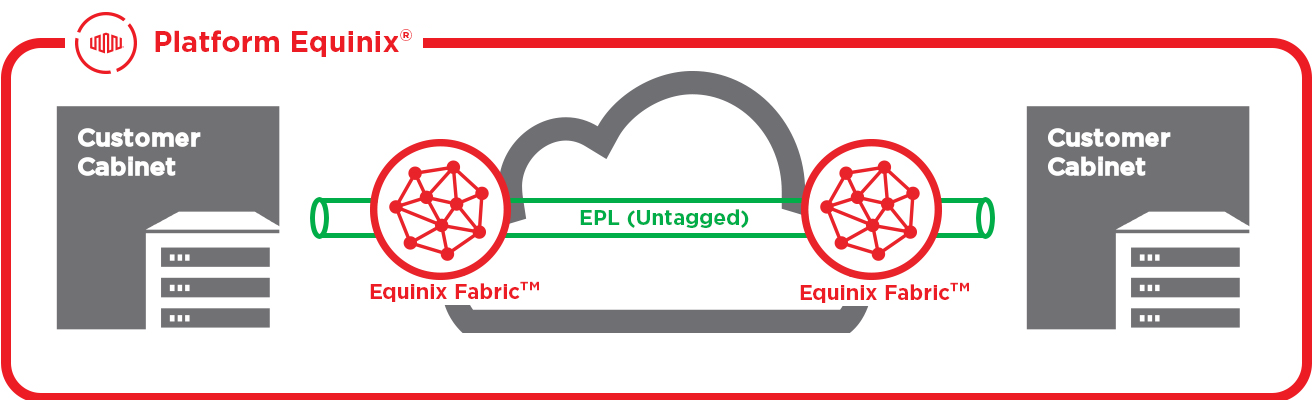

EPLポートでは、VLANタグ付き、タグなし、またはその2つの組み合わせのトラフィックが、両方のポート間でそのまま転送されます。

各EPLポートは1つの接続を許可し、トラフィックの分離はありません。ユーザーは複数のVLANをEPL接続に渡すことができますが、エクイニクスはVLANを渡すだけで処理しません。

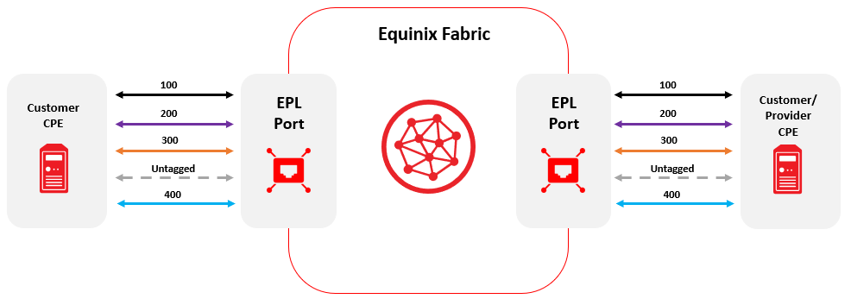

下図は、エクイニクス・ファブリック上でのEPLの利用を示す複合例です。EPLのVCは以下のような特徴があります。
