Five9 冗長データセンター接続

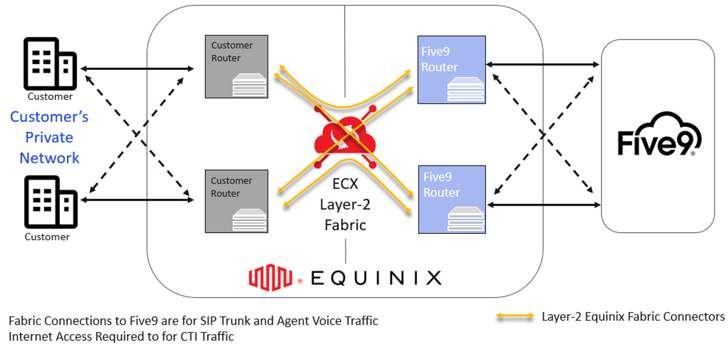

このトピックでは、エクイニクスFabricの冗長データセンターFive9への接続手順について説明します。このプロセスでは、デュアル冗長ファブリックポートとファブリックレイヤー2仮想接続を使用してFive9に接続します。

メモ

Five9は、お客様のエクイニクスデータセンターがFive9エクイニクスデータセンターと同じ地域に存在することを推奨します。

デュアルFIVE9サイトアーキテクチャ​

Five9の2つのロケーションに接続する場合、Five9は以下のアーキテクチャを推奨しています：

  • アーキテクチャ1 - デュアルサイト、デュアルポート：（推奨）：各顧客サイトまたは拠点は、2台の顧客ルーターをデュアルEquinix Fabricポートに接続し、2つのFive9データセンター拠点に接続します。これにより、99.999%の可用性SLAが保証されます。

  • アーキテクチャ2 - デュアルサイト、シングルポート： 各顧客サイトまたは拠点は、エクイニクスの1つのFabricポートに接続された1台の顧客ルーター/スイッチで、2つのFive9データセンター拠点に接続します。これにより、99.9%の可用性SLAが保証されます。

  • アーキテクチャ3 - シングルサイト、デュアルポート： お客様のサイトまたは拠点は、2台のルーターがデュアルEquinix Fabricポートに接続された2つのFive9データセンター拠点に接続します。

  • アーキテクチャ4 - シングルサイト、シングルポート： お客様サイトまたは拠点は、エクイニクスFabricポートに接続された1台のお客様ルーターで、2つのFive9データセンター拠点に接続します。

シングルFIVE9サイトアーキテクチャ​

単一のFive9サイトに接続するお客様の場合、以下のアーキテクチャがサポートされます：

  • アーキテクチャ5 - デュアルサイト、デュアルポート、単一Five9サイト：各顧客サイトまたは拠点は、2台の顧客ルーターがデュアルEquinix Fabricポートに接続された単一のFive9データセンター拠点に接続します。

  • アーキテクチャ6 - デュアルサイト、シングルポート、シングルFive9サイト：各顧客サイトまたは拠点は、単一のエクイニクスFabricポートに接続された単一の顧客ルーターを使用して、単一のFive9データセンターに接続します。

  • アーキテクチャ7 - シングルサイト、デュアルポート、シングルFive9サイト：顧客サイトまたは拠点は、2台の顧客ルーターがデュアルEquinix Fabricポートに接続された単一のFive9データセンター拠点に接続します。

  • アーキテクチャ8 - シングルサイト、デュアルポート、シングルFive9サイト：顧客サイトまたは拠点は、2台の顧客ルーターがデュアルEquinix Fabricポートに接続された単一のFive9データセンター拠点に接続します。

前提条件​

Fabricポートを使用してFive9サービスへの仮想接続を作成する前に、以下の準備が必要です：

  • 以下のIAMロールが割り当てられたエクイニクスFabricアカウント：Fabric Connections Manager。

  • 少なくとも2つのFabricポートを、それぞれ別々のメトロに設置。

アーキテクチャ1 - デュアルサイト、デュアルポート​

このアーキテクチャでは、2つの異なるサイト間に合計8つの仮想接続を作成します。アーキテクチャ1のワークフローは以下のとおりです：

最初の顧客サイト​

  1. Equinix Fabricにログインします。

  2. 接続]メニューから[接続の作成]を選択します。

  3. A Service Provider」カードをクリックし、検索フィールドに「Five9」と入力します。

  4. 接続の作成]をクリックします。

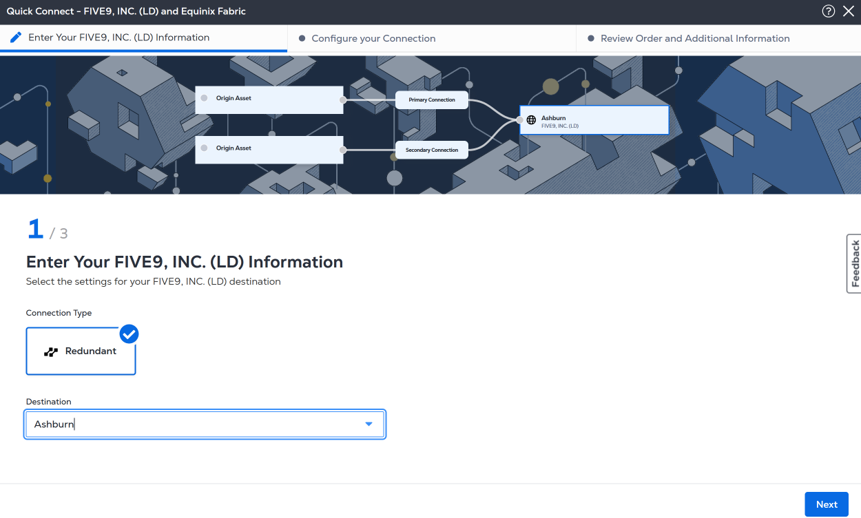

  5. 接続したいFive9の最初の接続先を選択します（例：Ashburn）。

  6. 次へ」をクリックする。

  7. OriginアセットタイプとしてPortを選択してください。

  8. プライマリー接続のセクション：

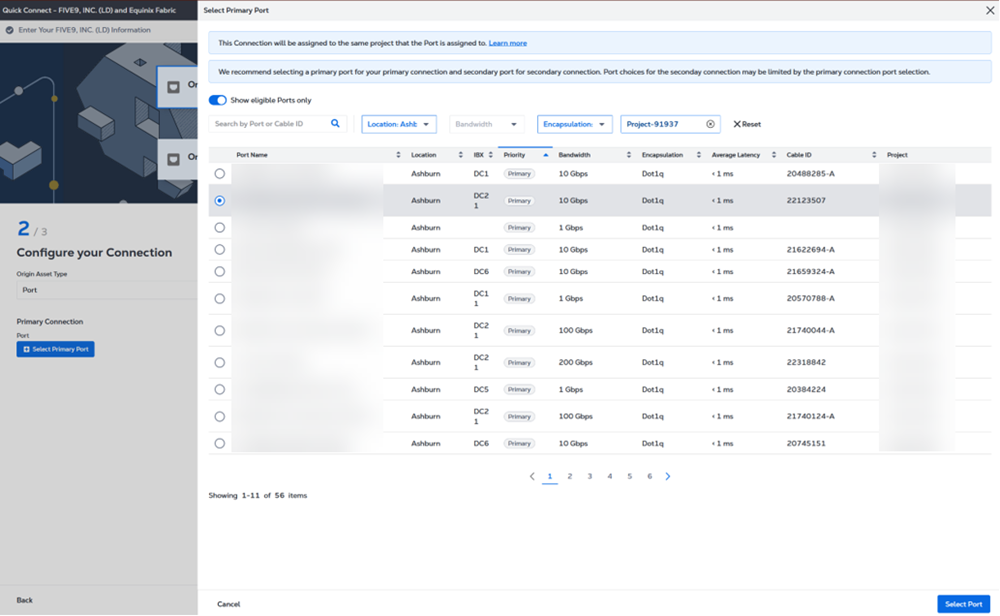

    1. 最初の顧客ロケーション（Asburnなど）のプライマリ・ファブリック・ポートを選択します。ポートがプライマリ優先であることを確認してください。
    2. プライマリ接続名を入力します。
    3. 帯域幅を選択します。
    4. VLAN ID（Dot1q ポートに適用）、または Customer VLAN Tag（Cタグ）と Service VLAN Tag（Sタグ）（Qinq ポートに適用）を入力します。

  9. セカンダリー接続のセクション：

    1. 最初の顧客ロケーション（Asburnなど）でSecondary Fabric Portを選択します。ポートがSecondary Priorityであることを確認してください。
    2. セカンダリ接続名を入力します。
    3. 帯域幅を選択します。
    4. VLAN ID（Dot1q ポートに適用）、または Customer VLAN Tag（Cタグ）と Service VLAN Tag（Sタグ）（Qinq ポートに適用）を入力します。

  10. 次へ」をクリックする。

  11. 接続状況を通知する受信者のメールアドレスをプロバイダに入力します。

  12. (オプション） 購入注文番号を入力または追加します。

  13. (オプション) この注文を請求書で識別するための顧客参照識別子を入力してください。

  14. 接続の詳細を確認し、［接続の作成］をクリックします。

メモ

注文の詳細と接続価格情報を表示するには、[注文の概要を表示]をクリックします。

接続が作成されると、トポロジーは次のようになります:

  1. ステップ2からステップ14を繰り返します。今回は、2番目のFive9メトロ・ロケーション（シカゴなど）を選択します。最初の顧客サイトで同じプライマリおよびセカンダリ・ファブリック・ポートを使用します。

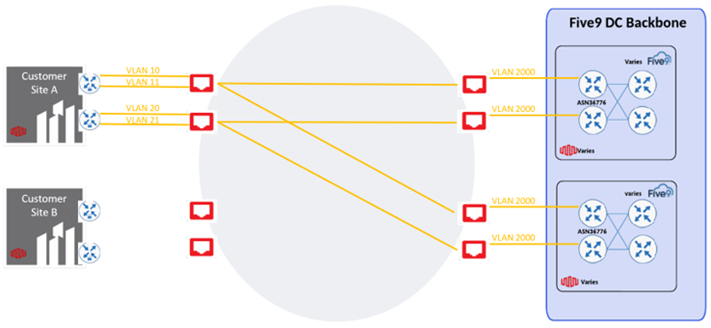

Five9への冗長接続の2つ目のペアについて手順を繰り返すと、トポロジーは次のようになります:

セカンド・カスタマー・サイト​

2つ目の顧客サイトでは、1つ目の顧客と同じ手順で、今度は2つ目の顧客の場所で利用可能なFabricポートを使用します。

  1. 最初の顧客サイトについて、ステップ2からステップ14までを繰り返します。最初のFive9メトロ・ロケーション（Ashburnなど）を選択し、2番目のカスタマー・ロケーションでプライマリ・ポートとセカンダリ・ポートを選択します。

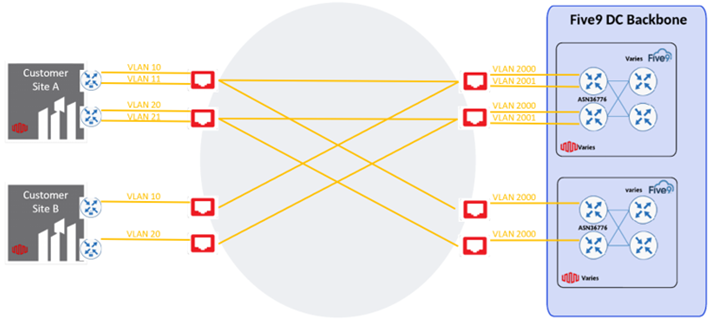

  2. 2番目の顧客ロケーションからの冗長接続の最初のペアの手順を繰り返すと、トポロジーは以下のようになる：

  1. ステップ2からステップ14を繰り返すことにより、Five 9サービスの希望する場所への冗長接続の最後のペアを作成する。

  2. 2つ目のFive9メトロ・ロケーション（シカゴなど）を選択し、2つ目の顧客ロケーションのプライマリおよびセカンダリ・ファブリック・ポートを選択します。

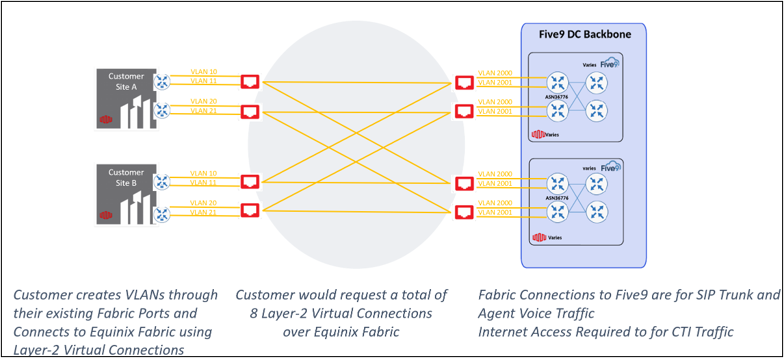

第2の顧客サイトからFive9に向けて冗長接続の最後のペアが作成されると、最終的なアーキテクチャ・トポロジーは以下のようになる：

アーキテクチャ2 - デュアルサイト、シングルポート​

このアーキテクチャでは、2つの異なるサイト間で合計8つの仮想接続を作成します。アーキテクチャ2のワークフローは以下のとおりです：

最初の顧客サイト​

  1. アーキテクチャ1](#first-customer-site)の最初の14ステップの指示に従って、最初の顧客サイトへの接続を作成します。

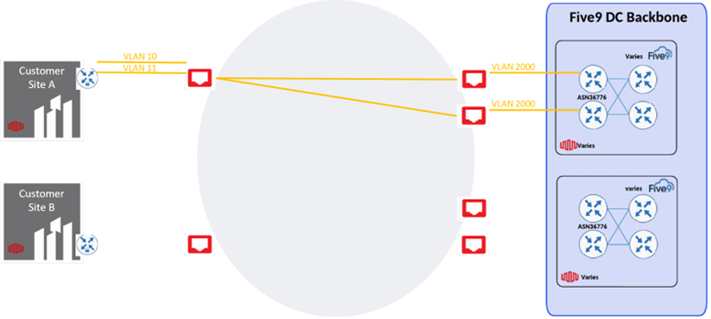

接続が作成されると、トポロジーは次のようになります:

  1. 手順2～14を繰り返します。今回は、2番目のFive9メトロ・ロケーション（シカゴなど）を選択します。各接続に同じFabric Portと異なるVLAN IDを使用します。

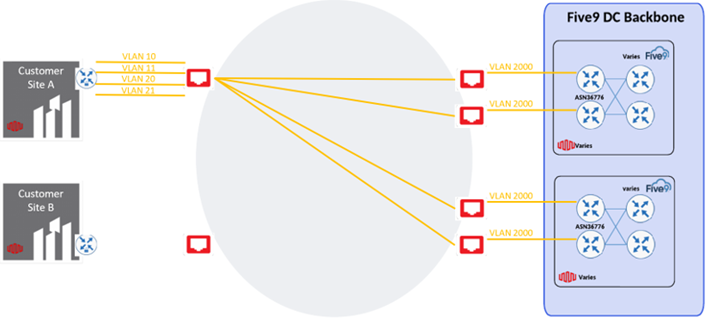

Five9への冗長接続の2つ目のペアについて手順を繰り返すと、トポロジーは次のようになります:

セカンド・カスタマー・サイト​

最初の顧客サイトで説明した接続作成手順を繰り返しますが、今回は2番目の顧客サイトで使用可能なFabricポートを使用します。

  1. 手順2～14を繰り返します。最初のFive9メトロ・ロケーション（例：Ashburn）を選択します。各接続に同じFabric Portと異なるVLAN IDを使用します。

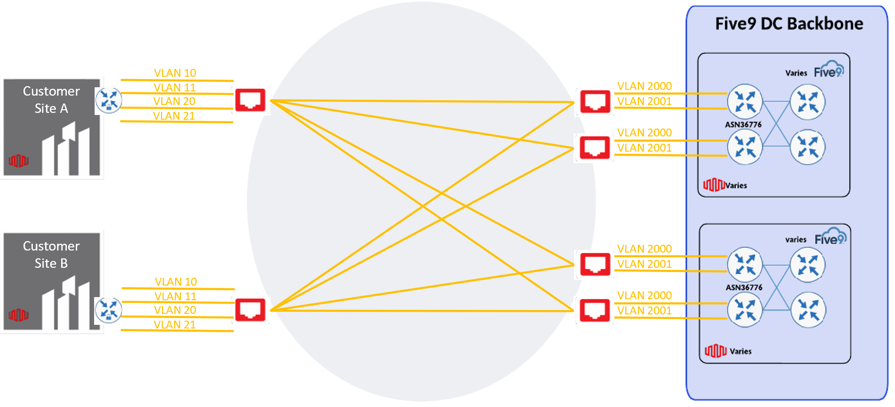

2番目の顧客ロケーションからの冗長接続の最初のペアの手順を繰り返すと、トポロジーは以下のようになる：

  1. ステップ2～14を繰り返して、Five9サービスの希望する2番目のロケーションへの冗長接続の最後のペアを作成します。各接続に同じFabric Portと異なるVLAN IDを使用します。

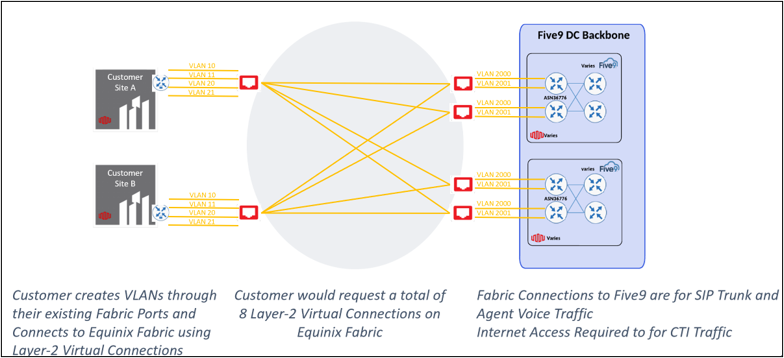

第2の顧客サイトからの冗長接続の最後のペアがFive9に向けて作成されると、最終的なアーキテクチャ・トポロジーは以下のようになる：

アーキテクチャ3 - シングルサイト、デュアルポート​

このアーキテクチャでは、1つのサイトから合計4つの仮想接続を作成します。アーキテクチャ3のワークフローは以下のとおりです：

単一顧客サイト​

  1. アーキテクチャ1](#first-customer-site)の最初の14ステップの指示に従って、カスタマーサイトへの接続を作成します。

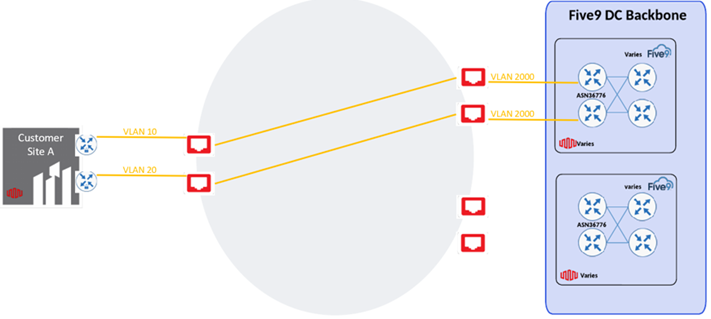

接続が作成されると、トポロジーは次のようになります:

  1. 手順2～14を繰り返します。今回は、2番目のFive9メトロ・ロケーション（シカゴなど）を選択します。単一の顧客ロケーションで同じプライマリおよびセカンダリ・ファブリック・ポートを使用します。

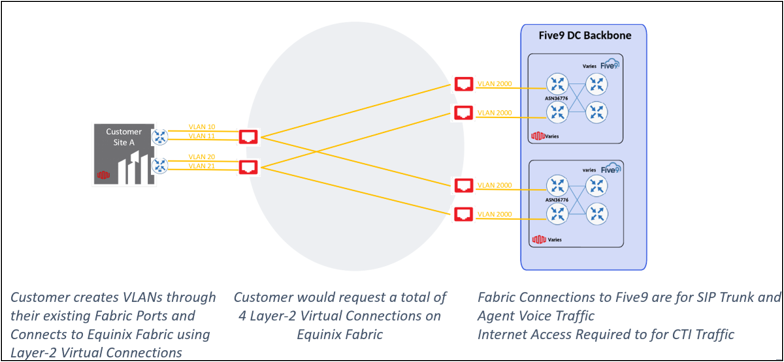

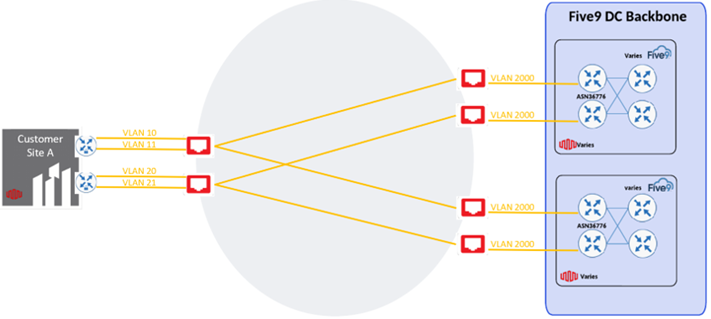

Five9への冗長接続の2つ目のペアについて手順を繰り返すと、トポロジーは次のようになります:

アーキテクチャ4 - シングルサイト、シングルポート​

このアーキテクチャでは、1つのサイトから合計4つの仮想接続を作成します。アーキテクチャ4のワークフローは以下のとおりです：

単一顧客サイト​

  1. アーキテクチャ1](#first-customer-site)の最初の14ステップの指示に従って、カスタマーサイトへの接続を作成します。

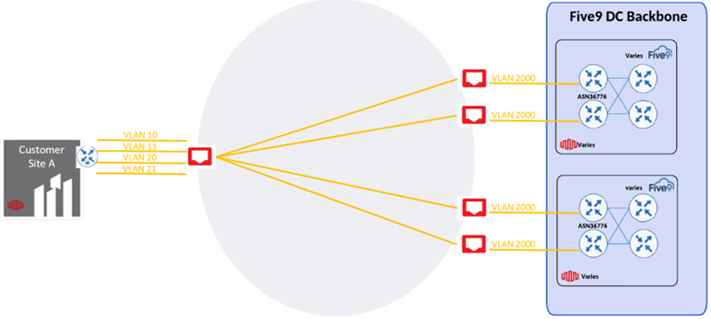

接続が作成されると、トポロジーは次のようになります:

  1. 手順2～14を繰り返します。 今回は、2番目のFive9メトロ・ロケーション（シカゴなど）を選択します。各接続に同じFabric Portと異なるVLAN IDを使用します。

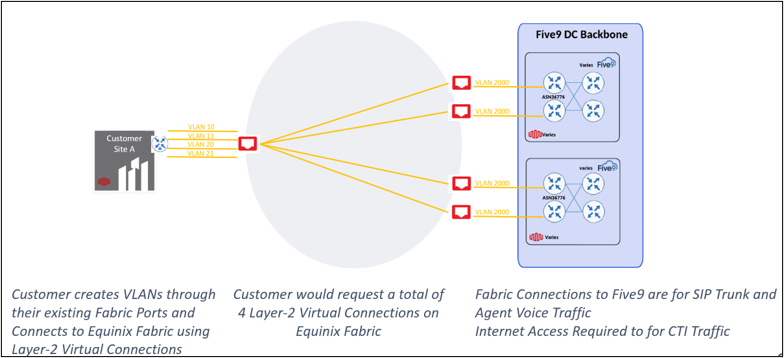

Five9への冗長接続の2つ目のペアについて手順を繰り返すと、トポロジーは以下のようになる：

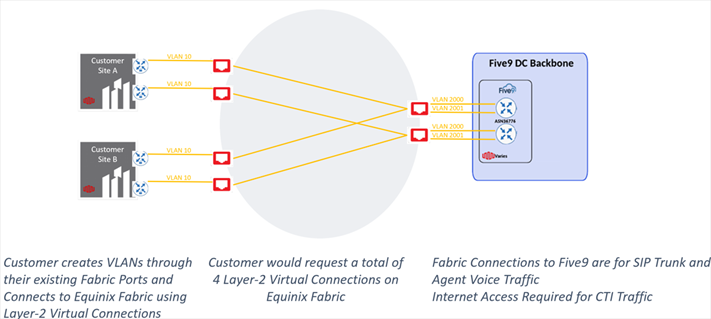

アーキテクチャ5 - デュアルサイト、デュアルポート、シングルFive9サイト​

最初の顧客サイト​

このアーキテクチャの場合、顧客は2つの異なるサイト間で合計4つの仮想接続を作成することになる。アーキテクチャ5のワークフローは以下のとおりです：

アーキテクチャ1](#first-customer-site)の最初の14ステップの指示に従って、カスタマーサイトへの接続を作成します。

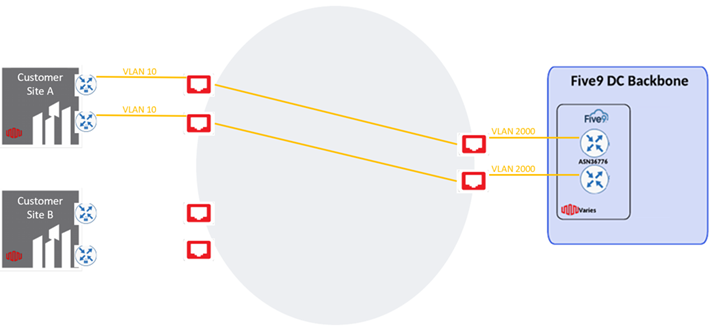

接続が作成されると、トポロジーは以下のようになる：

セカンド・カスタマー・サイト​

2つ目の顧客サイトでは、1つ目の顧客サイトで説明したのと同様の手順に従いますが、今度は2つ目の顧客サイトで利用可能なFabricポートを使用します。

手順2～14を繰り返します。Five9のメトロ・ロケーション（例：Ashburn）を1つ選択し、2つ目のカスタマー・ロケーションでプライマリ・ポートとセカンダリ・ポートを選択します。

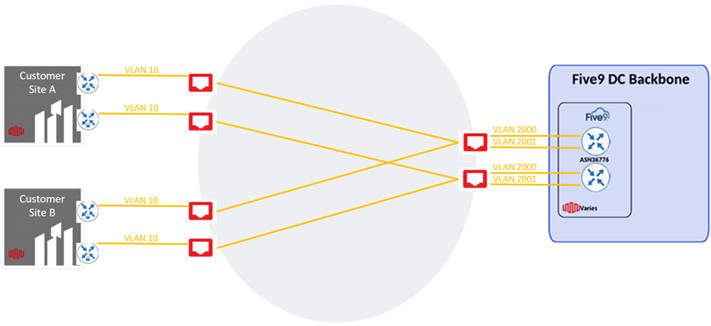

2番目の顧客ロケーションからの冗長接続について手順を繰り返した後、最終的なトポロジーは以下のようになる：

アーキテクチャ6 - デュアルサイト、シングルポート、シングルFive9サイト​

最初の顧客サイト​

このアーキテクチャの場合、顧客は2つの異なるサイト間で合計4つの仮想接続を作成することになる。アーキテクチャ6のワークフローは以下のとおりです：

アーキテクチャ1](#first-customer-site)の最初の14ステップの指示に従って、カスタマーサイトへの接続を作成します。

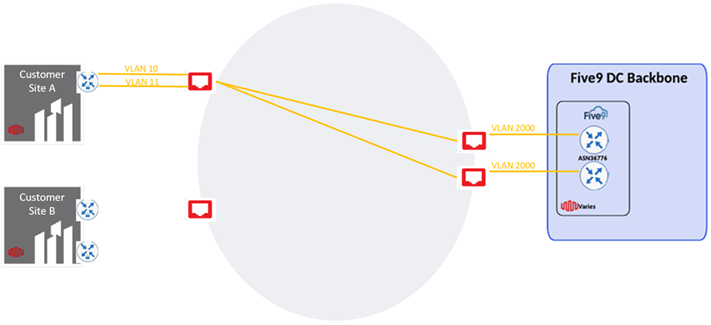

接続が作成されると、トポロジーは以下のようになる：

セカンド・カスタマー・サイト​

最初の顧客サイトで説明した接続作成手順を繰り返しますが、ここでは2番目の顧客サイトで使用可能なFabricポートを使用します。

手順2～14を繰り返します。単一のFive9メトロロケーション（例えばAshburn）を選択します。各接続に同じFabric Portと異なるVLAN IDを使用します。

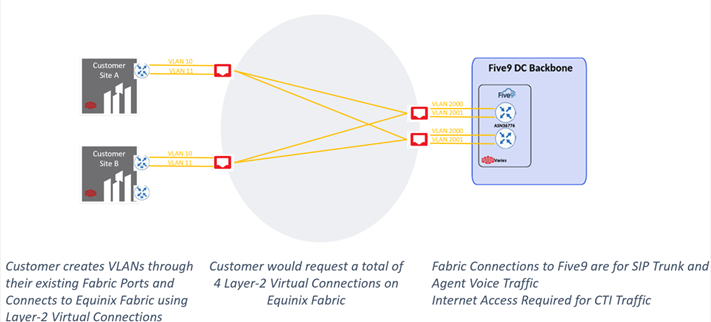

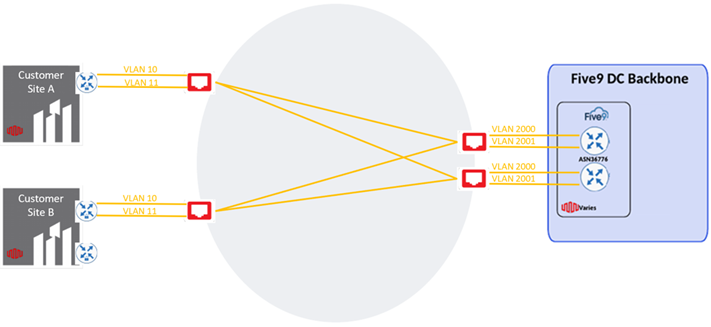

2番目の顧客ロケーションからの冗長接続について手順を繰り返した後、最終的なトポロジーは以下のようになる：

アーキテクチャ7 - シングルサイト、デュアルポート、シングルFive9サイト​

単一顧客サイト​

このアーキテクチャでは、顧客は1つのサイトから合計4つの仮想接続を作成することになります。アーキテクチャ7のワークフローは以下のとおりです：

アーキテクチャ1](#first-customer-site)の最初の14ステップの指示に従って、カスタマーサイトへの接続を作成します。

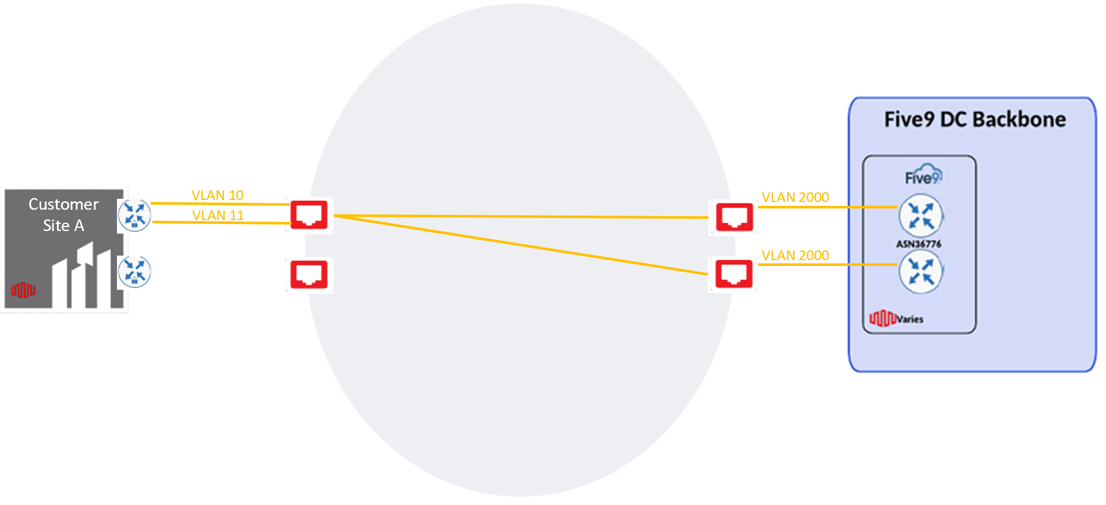

接続が作成されると、トポロジーは以下のようになる：

手順2～14を繰り返します。今回は、単一顧客サイトのSecondaryポートを使用してFive9の単一サイトに接続します。

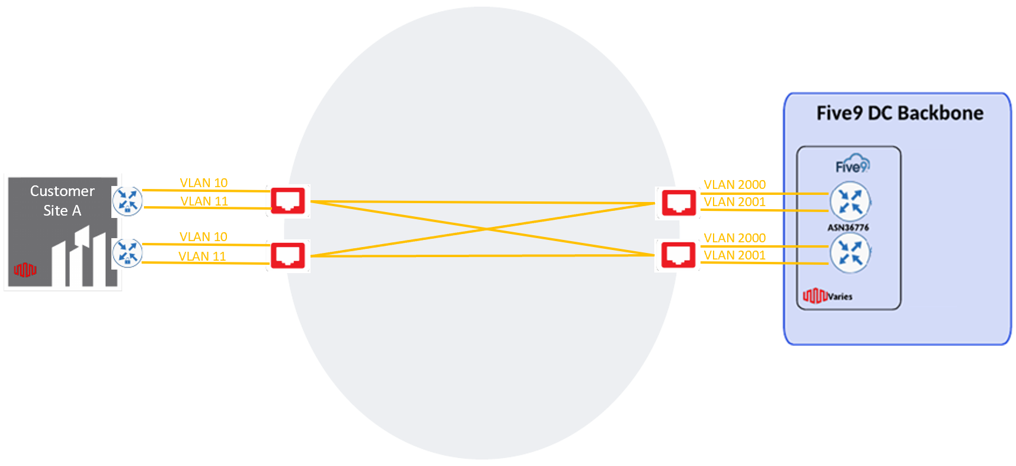

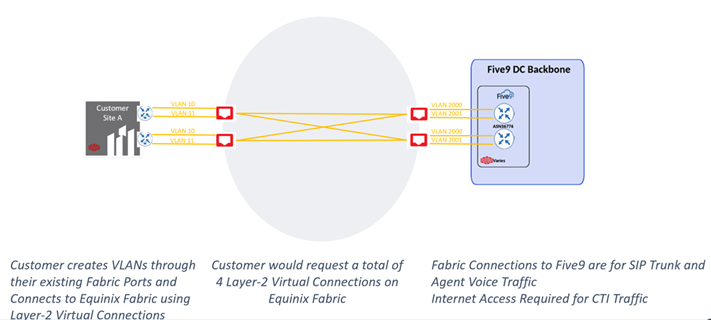

Five9への冗長接続の2つ目のペアについて手順を繰り返すと、トポロジーは以下のようになる：

アーキテクチャ8 - シングルサイト、シングルポート、シングルFive9サイト​

このアーキテクチャでは、顧客は1つのサイトから合計2つの仮想接続を作成することになります。アーキテクチャ8のワークフローは以下のとおりです：

アーキテクチャ1](#first-customer-site)の最初の14ステップの指示に従って、カスタマーサイトへの接続を作成します。

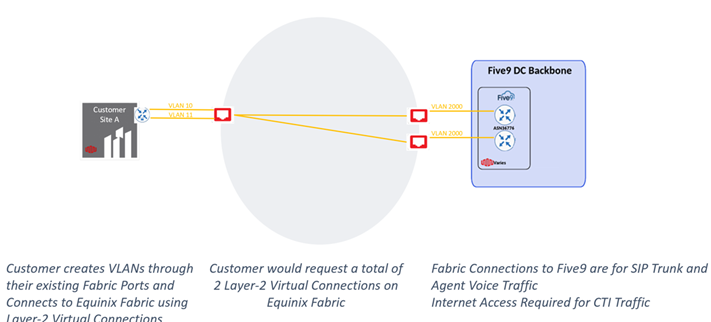

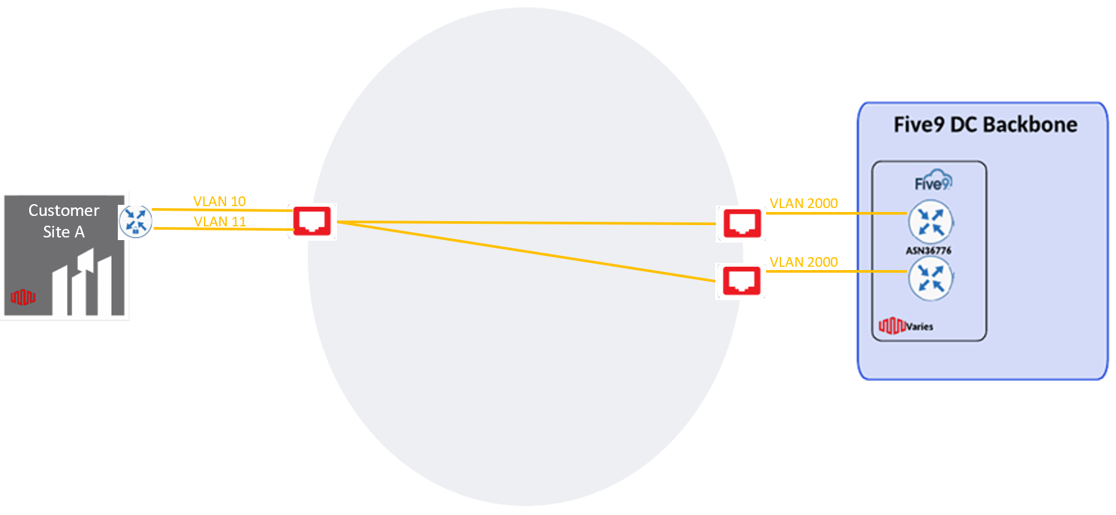

接続が作成されると、最終的なトポロジーは以下のようになる：
