kVAベースのセキュアキャビネット

カスタマイズされたキャビネットです。強固なサービス・レベル・アグリーメント(SLA)に裏打ちされたこの製品は、最大規模のネットワーク間、ネットワーク間、ネットワーク経由での接続を可能にします。

kVAベース電源付きセキュアキャビネットはグローバルに利用可能で、IBXの共有ケージまたはプライベートケージ内に設置できます。この製品を使用すると、共有IBX環境で1つまたは複数のキャビネットにライセンスを付与し、電力を供給することができます。キャビネットと電力は、お客様に割り当てられたCabEとkVAの数量に基づいて請求されます。互換性のあるアクセサリーは、IBX技術者による設置が可能です。キャビネットと電源回路の設置はすべてエクイニクスが行います。

Secure Cabinetはコロケーションフロアに設置され、ホットアイルとコールドアイルの配置に配慮されています。お客様は、適切なエアフローを確保するため、キャビネット内に機器を設置する必要があります。詳しくは、エアコンテインメント をご覧ください。

チップ

この製品は、カスタマイズが必要なユーザーに最適です。標準的なビジネス対応キャビネットについては、Secure Cabinet Expressをご覧ください。より高度なカスタマイズについては、Secure Cabinet - Using Customer-Provided Cabinetをご覧ください。

既存の Secure Cabinet デプロイメントに関する情報を確認するには、ポータルで Colo 資産を表示 を参照してください。キャビネット配備を変更するには、コロケーション配備の変更を参照してください。

特徴​

セキュア・キャビネットの特徴は以下の通り：

  • エクイニクスが提供するキャビネットで、前面と背面のドアはロックされています。
  • 相互接続/クロスコネクトのための分界点（キャビネット内部にある）。
  • キャビネット内のシングルモード・ファイバー・パッチ・パネルにより、相互接続製品とサービスを提供します。
  • ケーブルマネジメントは、キャビネット内の分界点まで、あらゆるメディアを安全に直接サポートすることができる。
  • 契約電力上限（kVA単位）まで電力を引き出せること。
  • 電源ソケットの数もそれなりに要求できます。
  • 必要に応じて、電源回路の設置・撤去を依頼することができます。
  • 自社製PDUを設置するオプションです。
  • 複数の電源回路/配線構成により、機器の電源要件をサポート
メモ

利用可能な電力密度オプション、デマケーション、キャビネット/ラックタイプは、IBXや国によって異なる場合があります。

アドオン​

付属品として用意されている追加オプション：

  • 棚やネジなどのキャビネット付属品
  • パッチパネル、ケーブル
  • 電源タップ、ヒューズパネル
  • 密閉キャビネット内のケーブルマネジメント
  • ラダーラッキング
  • セキュリティの強化（近接カード＋PINセキュリティ装置、キャビネット専用のビデオ監視など）
メモ

エクイニクスは、キャビネットと電源回路の設置をすべて行います。

統合パワー​

標準的なセキュアキャビネットには冗長電源回路が内蔵されており、お客様の重要なネットワークニーズや分散コンピューティングワークロードに対して高い可用性を提供します。電源回路は、お客様の電源要件をサポートするために選択されます。これらの回路は、お客様のニーズを満たすために、さまざまな電源負荷に対してサイトの電力密度を提供し、負荷が十分にサポートされることを保証します。

サーキット​

  • 調整されたAC電源は、AC電源回路を介してキャビネットに供給される。
  • 調整されたDC電源は、DC電源回路を介してキャビネットに供給される。
メモ

使用可能な電圧とアンペア数は国によって異なります。

1回線（プライマリー）でも契約可能ですが、インフラストラクチャの耐障害性を考慮し、冗長化された電源回路のペアを使用することを推奨します。冗長化された電源回路ペアとは

  • 電圧と電流の両方が一致する回路のペアです。
  • 多様なUPSシステムから供給される

電源負荷を冗長電源回路ペアの両方の回路に分散させるオプションがありますが、負荷は単一回路の容量を超えないようにしてください。これにより、回路が故障した場合でも、1つの回路で全負荷を担えるようになります。

各回路に使用されるソケットやリセプタクルのタイプは、国、電圧、アンペア数によって異なります。キャビネットの上に設置されるか、一部のIBXデータセンターではキャビネットの下の床下に設置されます。

1つの回路における最大許容引き込み量は、回路使用可能kVAに等しく、地域によって異なる：

RegionMaximum Allowable Draw (in amps)
APAC100% of the size of the circuit
EMEA100% of the size of the circuit
AMER80% of the size of the circuit (for 120/208V circuits) 100% of the size of the circuit (for 240/415V circuits)

ドローキャップ​

kVAベースの電力を使用するすべてのセキュアキャビネットには、kVA単位で測定される電力引き込み上限がある。ドローキャップとは、セキュアキャビネットがサポート可能な（そして契約上許容される）最大ドロー電力である。

メモ

ドローキャップは、設置可能な電源回路の数に制限を設けるものではない。

AC電源とDC電源の両方を必要とする顧客の場合、ドローキャップはAC電源とDC電源のドローの間で分割されなければならない。

例

5kVAのドローキャップは、4kVAのAC電力と1kVAのDC電力に分割できる。

ドローキャップは、キャビネット内で予想されるAC電源とDC電源のドローに基づいて、AC電源kVAとDC電源kVAに分割されます。AC電源kVAとDC電源kVAの合計は、ドローキャップと正確に等しくなければなりません。

IBXで複数のセキュアキャビネットを注文した場合、それらのキャビネットは同じセキュアエリアに設置される場合とされない場合があります。同じセキュアエリアに設置された複数のセキュアキャビネットには、合計ドローキャップが割り当てられます。

インフォメーション

すべての一次回路の合計設置容量は、ドローキャップの2倍を超えてはならない。

内閣格付け​

すべてのSecure Cabinetには、Global IBX Policiesに従ってキャビネット内で許容される最大消費電力に等しいキャビネット定格が設定されています。この格付けは、キャビネットをサポートするために必要な冷却リソースの目安にもなります。

1つのIBXまたは1つのセキュアエリアに設置された複数のセキュアキャビネットのキャビネットレーティングは異なる場合があります。同じセキュアエリアに設置されているすべてのキャビネットのキャビネットレーティングの合計は、合計ドローキャップ以下でなければなりません。

メモ

キャビネットの定格は、キャビネットに設置できる電源回路の数に制限を設けるものではありません。

キャビネット等価（CabE）とは、セキュアキャビネット1台（および関連するホットアイルとコールドアイルのスペース）をサポートするのに必要なケージスペースの合計に等しい単位である。例えば、10CabEのスペースは10台のセキュアキャビネットをサポートすることができます。

平均 CabE 定格は、1 セットの安全キャビネットの全体的な電力密度を決定するために使用される。平均CabE定格は、ドローキャップ（kVA単位）を1つのセキュアエリアに設置されたセキュアキャビネットの数で割った商に等しい。

例

1つのセキュアエリアに2つのセキュアキャビネットをライセンスするとします。1つのキャビネットの定格は4kVAで、もう1つのキャビネットの定格は5kVAです。これら2台のキャビネットの総引き込み上限は9kVA（4kVA + 5kVA = 9kVA）です。平均CabE定格は4.5kVA（9kVA÷2キャビネット＝4.5kVA）。

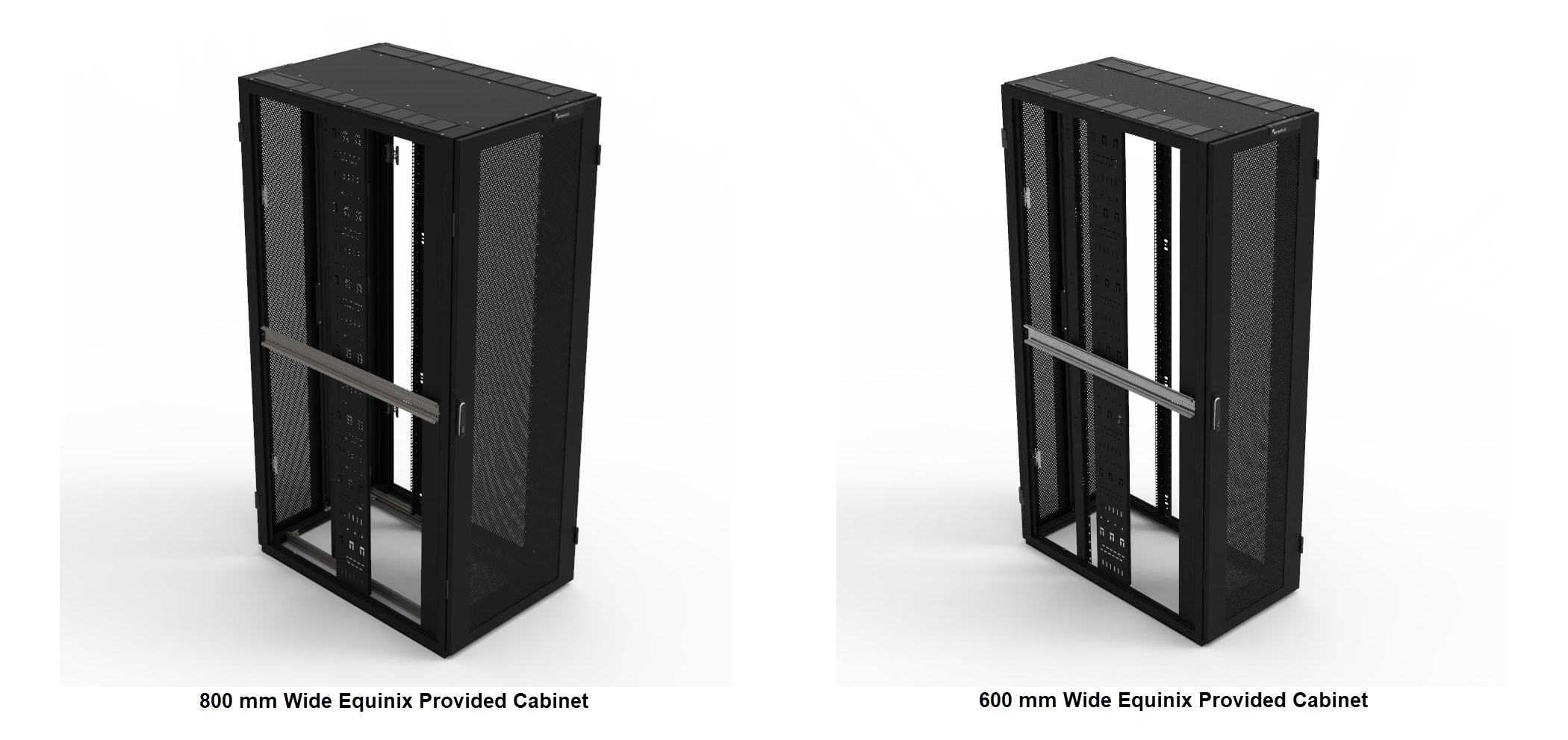

エクイニクス提供のキャビネット仕様​

EMEA​

AvailabilityBulgaria, Finland, France, Germany, Ireland, Italy, Netherlands, Oman, Poland, Portugal, Spain, Sweden, Switzerland, Turkey, UAE, UK
DimensionsWidths: 600 mm or 800 mm
Depths: 1000 mm or 1200 mm
Heights: 2200 mm or 2422 mm
Note: Not all cabinet sizes are available in every IBX. Verify availability with your Sales Engineer.
Rack Unit Capacity2200 mm High: 47U
2422 mm High: 52U
Static Load Capacity1500 kg
EarthingFully earthed via central earthing point to Equinix earthing grid
Interior19 inch profiles: 4 vertical mounting rails with U Marking (1st U at bottom)
Adjustability: Front vertical mounting rails set 100 mm from door with stepless depth adjustment
Frame: Powder coated aluminum extrusions
DoorsFront Door: 80% perforated single front door
Rear Door: 80% perforated double rear door
Locking: Swivel handles with euro-profile key lock (Standard in Germany) OR Swivel handle with combination lock (Standard in all available locations except Germany)
RoofModularity: Modular inserts per 100 mm
Inserts: Cover Panels, Cable Entry Guides and Brushes
Air Flow Management80% perforated doors
Side skirts
Vertical mounting rail seal
Blanks / brushes to roof cable entry points
AccessoriesCable Management: 200 mm wide cable tray mounted 500 mm from the cabinet
Included Accessories: Earthing kit, Universal PDU Mounting Bracket (x2), Height (U) indication on all 4 vertical mounting rails
Optional Accessories: 200 mm wide cable tray, 300 mm wide cable tray, Strip to mount cable management to VMR & cable guides, Cable Management rings (10 pcs), Steel cable rings to mount on height profile, Double PDU Mounting bracket
Compatible ProductsSecure Cabinet (included as part of service)
Private Cage (as an installed accessory)
EU Business Suite (as an installed accessory)

インターコネクション​

各Secure Cabinetには、デフォルトでシングルモードファイバーパッチパネルからなるネットワーク分界点があり、そこからクロスコネクトを注文することが可能です。クロスコネクトは、発信側ユーザー（A側）が物理メディアケーブルを他のユーザー（Z側）に接続することを可能にします。

エクイニクスでは、すべてのクロスコネクトがエクイニクスが承認した境界点を介して配信されることを要求しています。エクイニクスは、グローバルIBXデータセンター全体の標準的な慣行として、セキュア キャビネット製品用のキャビネット内境界パネルを提供しています。

詳細については、Cross Connect を参照してください。

追加キャビネット・サービス​

Secure Cabinet 製品を補完する追加サービスには、次のようなさまざまなアクセサリの設置、構成、メンテナンスが含まれます。

  • 密閉キャビネット内のケーブルマネジメント
  • パッチパネル、ケーブル
  • 棚やネジなどのキャビネット付属品
  • キャビネット型PDU
  • 電源タップとヒューズパネル

エクイニクスカスタマーポータルからオンラインでアクセサリーを注文する方法については、 ケージ／キャビネットアクセサリー をご覧ください。

その他のキャビネットサービスについては、Smart Hands をご覧ください。
