冷却

データセンターのコロケーションスペースでは、さまざまな冷却戦略が役立ちます:

  • 高温の排気を電子機器から遠ざけます。
  • 電子機器に直接冷却空気を供給
  • 機器の過熱や故障の原因となるホットスポットを低減または除去する。

エクイニクスの高密度冷却ソリューション​

液冷

ダイレクト・ツー・チップ方式では、以下のことが可能である:

  • 最も効率的な熱伝達
  • 真の液体冷却
  • 最高の電力密度を実現

チップ直流冷却キャビネットの図

拡張空冷

リアドア式熱交換器には以下のような特徴があります:

  • 空冷機能の強化
  • サーバーレベルの改修は不要

リアドア熱交換器付きキャビネットの図

インロー・クーラーは次のようなものを提供する:

  • 空冷機能の強化
  • サーバーレベルの改修は不要
  • ケージ環境でのみ使用可能

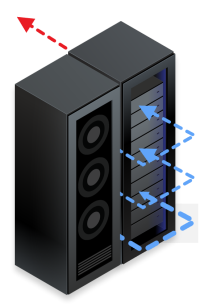

キャビネット横の列クーラーの図

空気の封じ込め​

お客様のコロケーションスペースにおいて、エクイニクスはすべてのデータセンターで空気封じ込め戦略を採用しています:

  • 冷却された空気を直接機器に送ります。
  • 機器の過熱や故障の原因となるホットスポットを低減または除去する。
  • 冷却システムのエネルギー効率を最大化します。

各キャビネットには、指定されたコールドサイドと指定されたホットサイドがあります。機器は、以下のように、調整された気流に沿って設置することが重要です。

  • ハードウェアの吸気口は、キャビネットの冷気側になければなりません。

および

  • ハードウェアの排出口(温風)は、キャビネットの高温側に排出する必要があります。
情報

機器を逆の方向に設置すると、冷却の問題や機器の誤動作につながる可能性があります。誤って設置された場合、Equinixのサービス保証は無効になります。これらの問題に気付いた場合、Equinixからポリシー違反通知が送信され、インストールの修正が要求されます。

詳細については、「お客様設置ガイドライン」および「データセンター設計」ページを参照してください。

空気封じ込めのメリット​

  • データセンターの運用効率の向上(二酸化炭素排出量の削減)。
  • エネルギー使用量、水使用量、汚染物質、光熱費を削減します。
  • お客様の機器の稼働パフォーマンス/アップタイムを最適化します。
  • ハードウェアの寿命を延ばします。
  • ラック機器の高密度実装が可能
  • 地域の建築基準法への準拠

空気の封じ込め方法​

エクイニクスのデータセンターで最も一般的に使用されている空気の封じ込め方法を以下に示します。

メモ

赤い矢印は熱気、青い矢印は冷気。

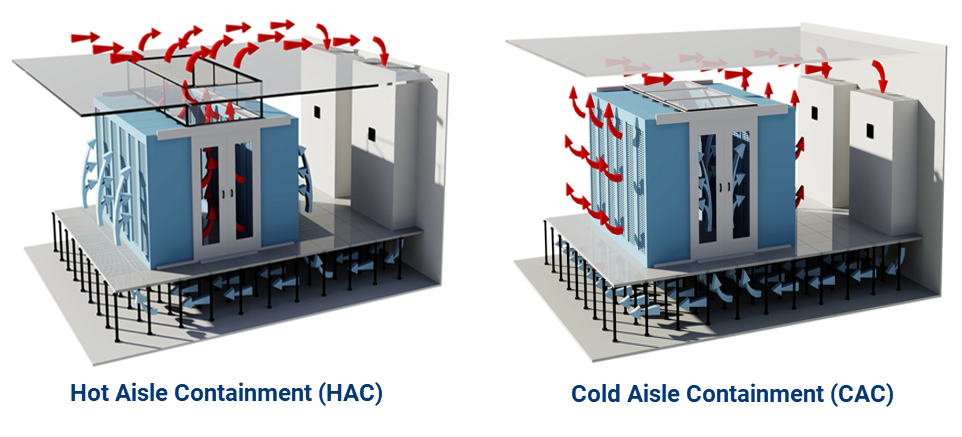

ホットアイルおよびコールドアイルの封じ込め図

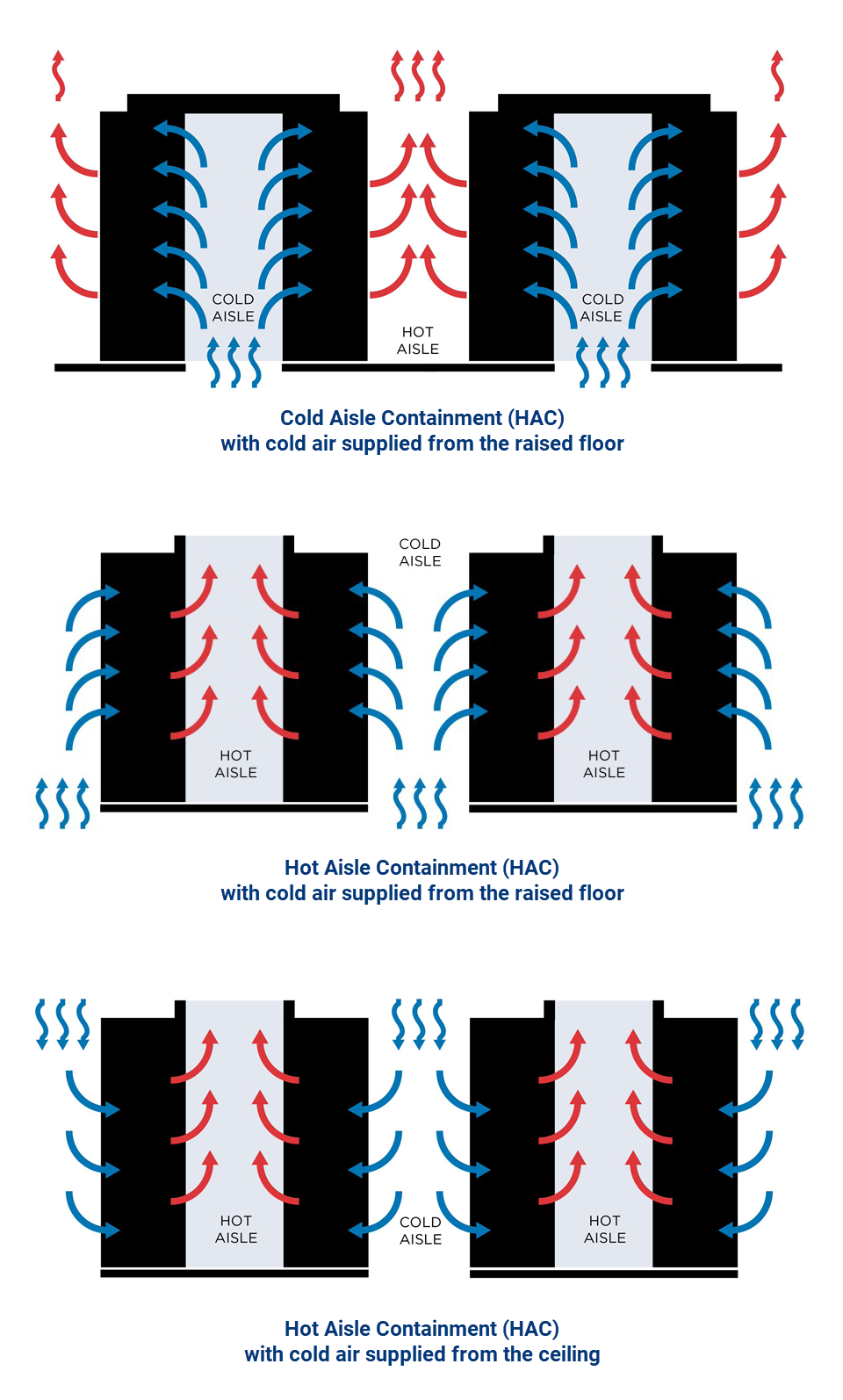

ホットアイルおよびコールドアイルの封じ込めの気流図

メモ

空気封じ込め方法は、IBXデータセンターによって異なり、IBXの構成、地域の建築基準要件、地域の火災安全規制に応じて異なります。

エアコンコンテインメントコンポーネント​

ブラシストリップ、ラックシールフォーム、スイッチダクトアクセサリのEquinix料金。その他のコンポーネントは、お客様に追加費用なしで(ほとんどの場合)Equinixによって提供および設置されます。

これらのコンポーネントは、冷却されたエアサプライを機器からの高温のエキゾーストエアと分離するために使用される。コンポーネントの詳細については、下の画像をクリックしてください。

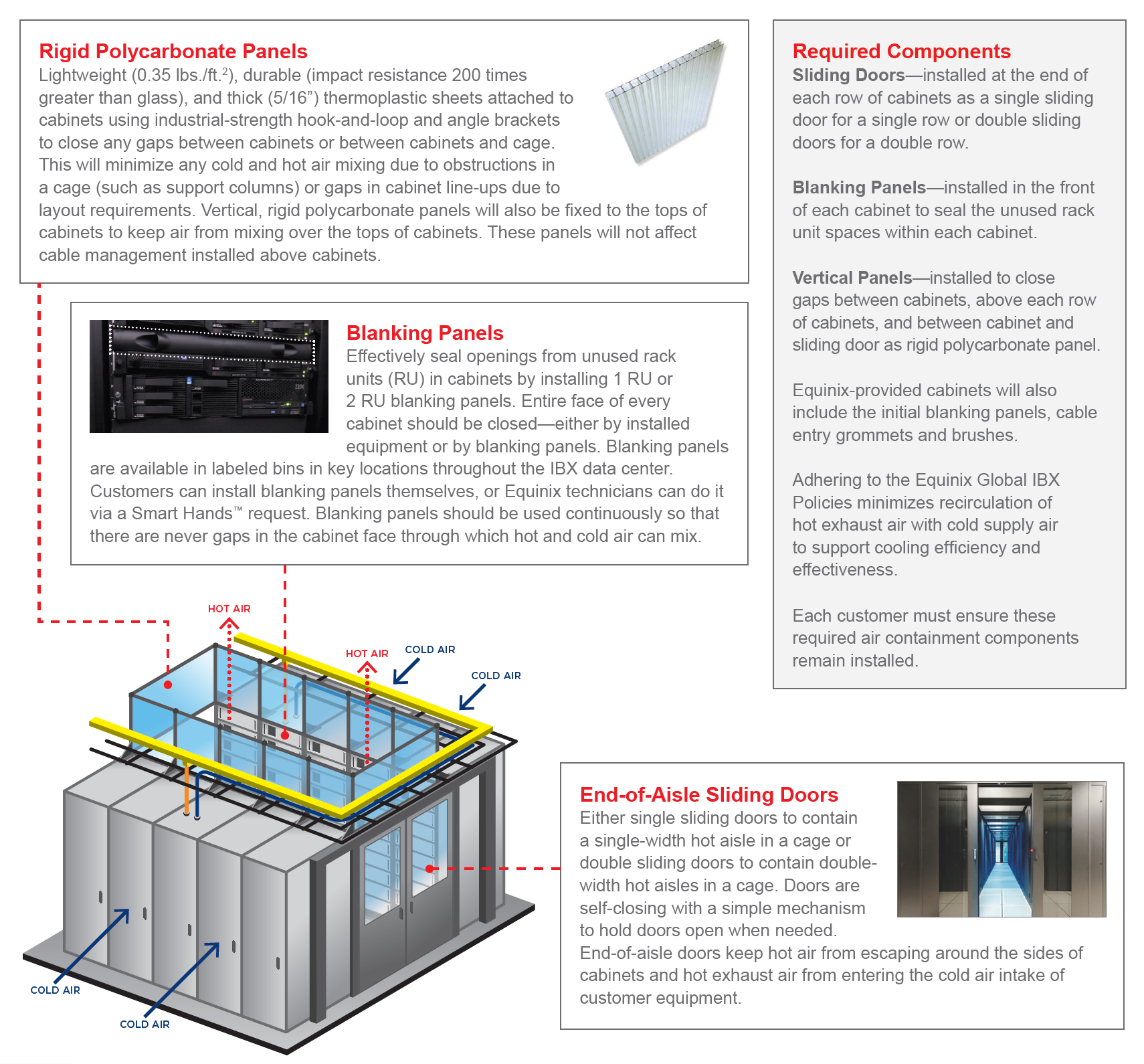

ホットアイル用空気封じ込めコンポーネント

詳細については、お客様設置ガイドラインを参照してください。

空気封じ込め監査​

エクイニクスは定期的に監査を実施しています:

  • エアフロー管理ポリシーの遵守を保証します。

および

  • 封じ込めコンポーネントが設置され、意図したとおりに機能していることを確認します。
メモ

技術者がお客様のケージに入り監査を行う必要がある場合、エクイニクスはまずお客様のケージへのアクセス許可を要求します。

具体的なポリシー情報については、グローバルIBXポリシーの以下のセクションを参照してください。

  • セクションD.6.(お客様の機器-設置および運用)
  • セクションD.9.環境

Equinixからポリシー適用通知を受信した場合は、気流管理ポリシーを参照してください。

チップ

スペースの監査をリクエストするには、Smart Handsオーダーを送信し、オーダータイプを物理的監査を選択するか、グローバルサービスデスク(GSD)にお客様に代わってオーダーを送信するよう依頼してください。また、スペース内の空気封じ込めの問題を修正するためにEquinixが必要な場合は、Smart Handsを使用することもできます。

液冷​

エクイニクスは以下の液冷ソリューションを提供しています。

液体からケージへの提供​

エクイニクスが提供するLiquid to Cage 製品には、次のような特長があります:

  • ダイレクト・ツー・チップ・ハードウェア向けの標準化された導入構成
  • 単一の環境から、液冷と空冷の両方のハードウェアを実現
  • Equinixソリューションとお客様がご希望の相手先ブランド供給(OEM)および液冷ベンダーとのコラボレーション
  • 独自の冷却分配ユニット(CDU)を持ち込み、Equinix施設の給水設備に直接接続します。
  • ほとんどのダイレクトツーチップOEMハードウェアと互換性があります。

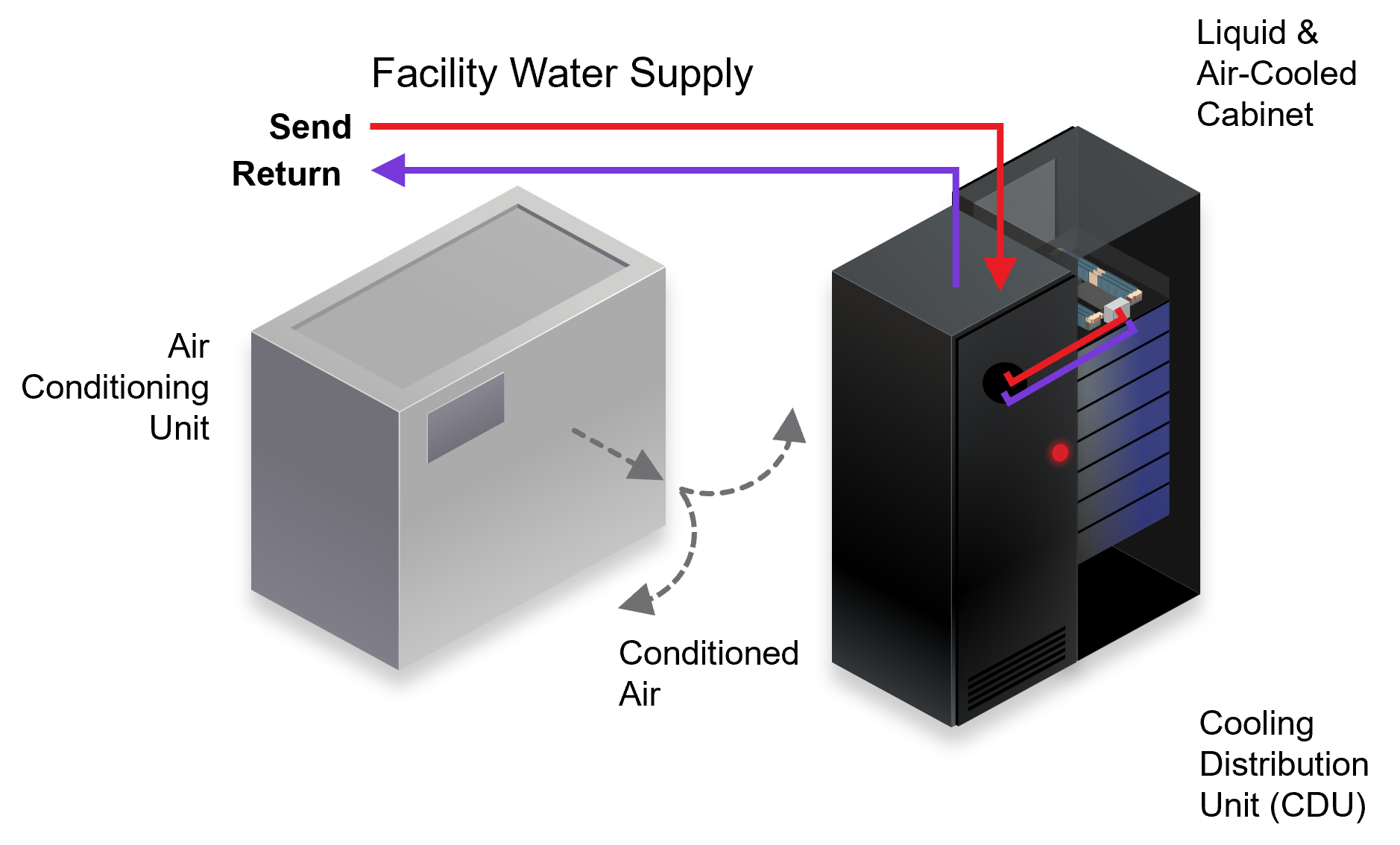

冷却分配ユニットを備えた液冷式および空冷式キャビネットの図

リキッド・トゥ・ザ・ケージ

  • リキッドサーキットにより、ケージにコントロールされた水流を供給
  • 液体デマケーションとしてのCDUへの一次タップオフ点
  • CDUをご持参いただくか、エクイニクスからご購入ください。

柔軟な契約モデル:

  • Equinix標準Smart Build設計パッケージ
  • 冷却ベンダーまたはOEM支援
  • お客様の自社構築

リキッドレディ

  • チップ直接液冷を標準化
  • リアドア式熱交換器は拠点により利用可能
  • 業界をリードするケージ封じ込めと漏れ検知

液冷スマートビルド:

二次冷却ループと液冷ケージの設計は、信頼できる当社の専門家にお任せください。

液体から空気へ 直接チップへ​

プライベートケージがある場合、最適なパフォーマンスを得るために液冷を必要とする次世代プロセッサーをサポートするため、コロケーションスペースで液冷機器の使用が許可される場合があります。

液体空気熱交換器は、電子機器から発生する熱を放散するために使用される装置である。熱交換器は、機器の近くの熱伝達面を通って冷却液(水や冷媒など)を循環させる。熱は機器から液体に伝達され、熱は熱交換器に戻され、そこでFANによって空気中に放散される。

ダイレクト・ツー・チップ(D2C)冷却方式では、熱伝達面はシリコン・チップの表面またはその近くで動作する。これにより、放熱が最大化され、空気間熱交換で冷却されたものよりもプロセッサーが効率的に動作できるようになります。

要件:

  • コロケーションスペースはプライベートケージでなければなりません(共有スペースではありません)。

  • ラック内冷却装置を用意する必要があります。キャビネット内に設置され、冷却液を他のキャビネットに通さない、自給式の液対空気熱交換器でなければなりません。

  • 機器は、脱イオン(DI)処理水やPG25などの不燃性のクーラントを使用する必要があります。

  • エクイニクスに提供する必要があります:

    • 液体対空気(L2A)熱交換器の仕様書とマニュアルです。
    • クーラントの安全データシート(SDS)。

上記の要件を満たすことができる場合は、カスタマーサクセスマネージャ(CSM)またはセールスエンジニアに連絡して、ケージで液冷を使用するための規約と条件を確認して署名してください。

メモ

上記の要件に該当しない場合は、その他の液冷ソリューションについてご相談ください。
