Solution Builder : Groupe Device Link
Le service Device Link Network Edge crée une connexion de couche 2 entre deux ou plusieurs appareils virtuels Network Edge. Ce service est utilisé pour connecter simplement plusieurs appareils réseau dans le même métro ou dans des métros différents, et pour créer un chaînage de services entre différents types d'appareils réseau tels que des routeurs et des pare-feux dans le même métro. Le Device Link Group (DLG) est désormais pris en charge dans le Solution Builder en tant que ressource. Pour plus d'informations sur les groupes de liaison de périphériques, voir Device Link.
Le DLG permet de connecter plusieurs appareils avec une connexion de couche 2. Un seul DLG n'offre aucune redondance de connectivité. Pour disposer d'une connexion redondante, un autre DLG doit être créé et connecté à une autre interface de l'appareil virtuel.
Ajouter un groupe de liaison d'appareils
-

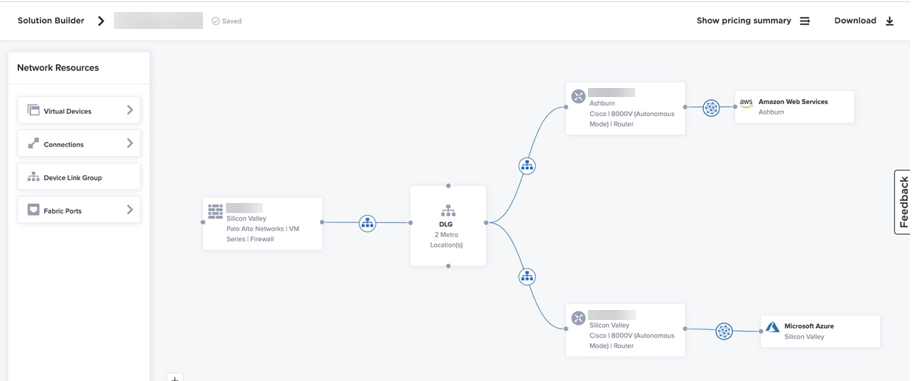

Dans Network Resources, sélectionnez puis faites glisser Device Link Group. Afin de calculer la tarification pour le DLG, votre conception doit comporter au moins deux dispositifs avec des informations métrologiques.
-
Utilisez votre curseur pour tracer une ligne entre les points de vos dispositifs et la ressource DLG. Vous ne pouvez pas connecter un appareil à DLG si le métro d'appareils n'est pas sélectionné.
-
Double-cliquez sur l'objet DLG ou cliquez sur
après avoir sélectionné l'objet. Les options suivantes doivent être sélectionnées avant de procéder à la tarification DLG :- Si le DLG concerne le point à point (connexion de dispositifs dans deux métropoles), la largeur de bande de connexion doit être sélectionnée pour ces deux métropoles. La tarification sera basée sur le métro d'origine (côté A).
- Si la DLG relie plus de deux métros, vous pouvez sélectionner une vitesse de bande passante unique pour tous les liens, ou modifier la vitesse de bande passante pour des liens individuels en sélectionnant l'option Bande passante des connexions individuelles. Le prix de la liaison DLG est affiché dans la devise locale du métro où se trouve l'appareil.
- Il n'y a pas de frais pour relier plusieurs appareils dans le même métro.
- Des taxes et des frais supplémentaires peuvent s'appliquer, selon le métro.
-
Pour supprimer un dispositif du DLG, cliquez sur l'icône de lien DLG, puis sur l'icône de la corbeille. Cliquez sur Remove dans la boîte Removing Network Resource après confirmation.
