Solution Builder : Créer un diagramme
-
Cliquez sur Créer un nouveau diagramme pour commencer à créer une nouvelle conception. Le sélecteur de projet s'affiche pour associer votre nouvelle conception à votre projet existant.
noteSi votre organisation a migré vers l'expérience Identity and Access Management, vous pouvez créer et dupliquer une conception de solution dans un projet dans lequel vous vous trouvez actuellement. Vous ne pouvez pas déplacer ou copier votre conception dans d'autres projets.
-
Dans la boîte Solution Details, modifiez le nom par défaut de votre conception (Untitled).
-
Cliquez sur X pour fermer la boîte.

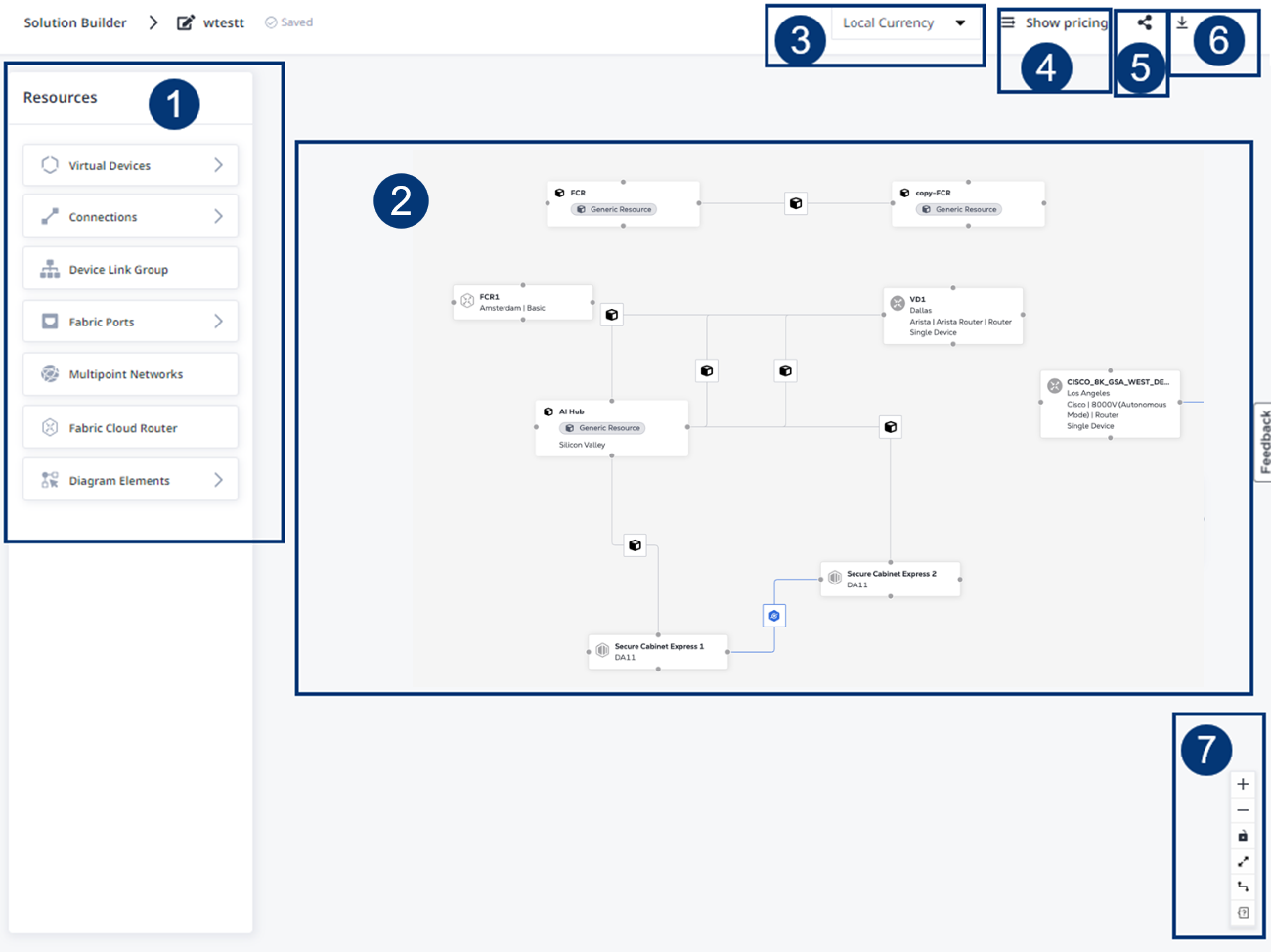

L'espace de travail de Solution Builder est la toile de fond sur laquelle vous pouvez faire glisser et déposer vos ressources réseau.
Resources – Select the resources you want to add to your diagram. Resources include your virtual devices, connections, device link groups, Fabric ports, and diagram elements such as text boxes.
Workspace – Drag your resources to your workspace
Currency – Use the drop-down to select a single currency for your pricing summary, regardless of which metros your digital assets reside in. If you select Local Currency, the quote will include the currency for each individual metro.
Pricing – Click Show pricing to view a pricing summary for your solution.
Share – Click Share to share your design with another user and allow other users to collaborate on your diagram.
Download – Click Download solution design and pricing (.pdf) to download a pricing summary of your design complete with a diagram of your design. Click Download solution design (.png) to download an image of your design.
Controller – Use the controller on your diagram to zoom in and out, lock others from changing it, and format the connection lines.
Ajouter un fournisseur de services à votre diagramme
-
Commencez par cliquer sur Connections dans la section Network Resources.
-

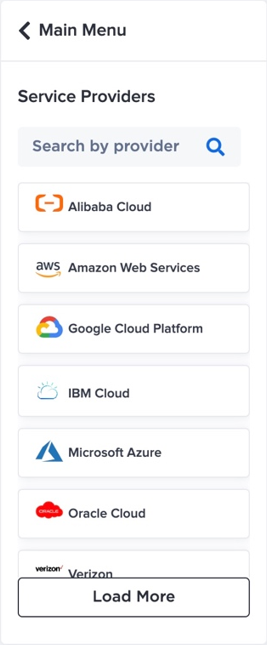

Cliquez sur Service Providers pour voir tous les fournisseurs de services disponibles. Cliquez sur Load More et faites défiler la liste ou saisissez le nom du fournisseur de services dans le champ de recherche pour trouver votre fournisseur de services préféré. Faites glisser le fournisseur de services de votre choix vers l'espace de travail du diagramme. L'état du fournisseur de services indiquera qu'il est en attente de configuration.
-
Cliquez sur

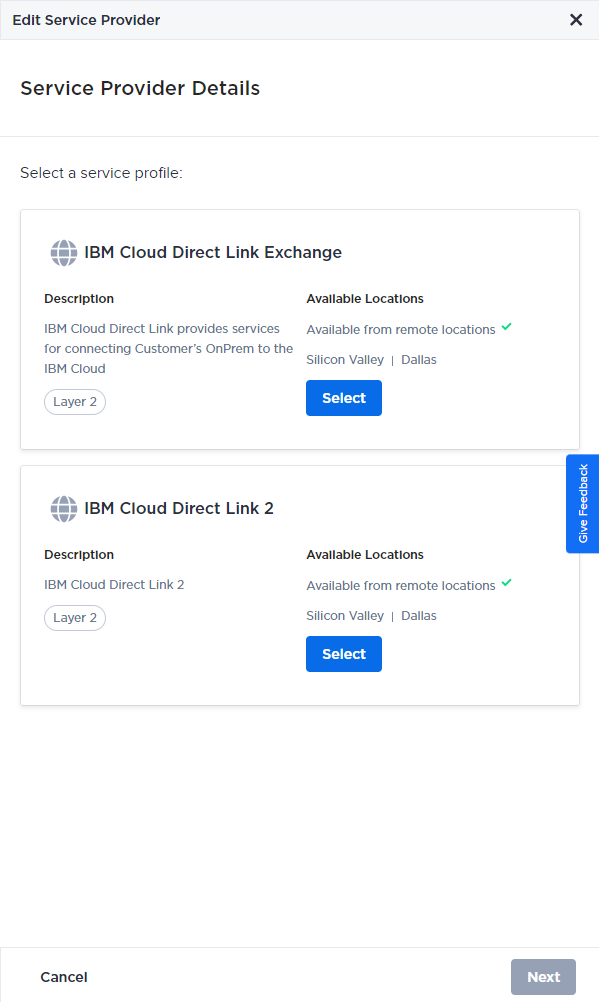

ou double-cliquez sur la boîte du composant pour configurer les options du composant. Suivez les étapes du panneau de droite pour sélectionner un profil de service et un emplacement de métro.
Pour des informations détaillées sur la configuration, consultez la documentation Device Configuration de votre fournisseur de services.
Une fois votre configuration terminée, votre dessin est automatiquement sauvegardé.

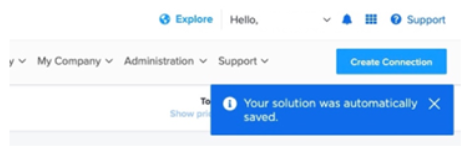

noteLe Solution Builder dispose d'une fonction d'enregistrement automatique des composants et des conceptions une fois les options configurées. Il enregistre également les solutions de conception lorsque vous quittez le générateur de solutions pour accéder à d'autres fonctions du portail. Une icône de sauvegarde s'affiche avec la date et l'heure de la dernière sauvegarde.
Après avoir configuré votre fournisseur de services, cliquez sur Main Menu pour revenir à la section Network Resources.
Ajouter un dispositif à votre diagramme
-

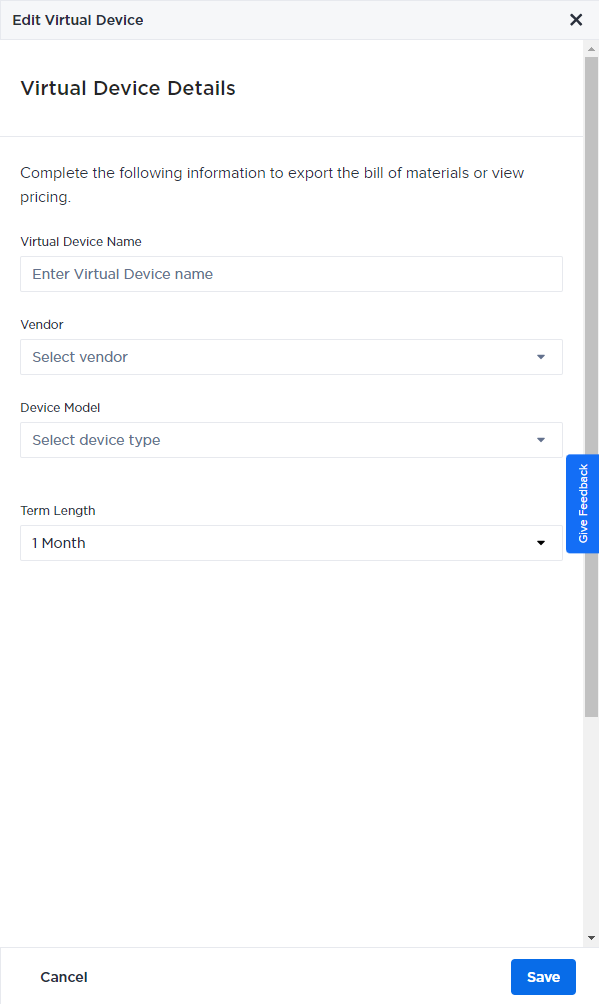

Cliquez sur Virtual Devices et faites glisser Single Device sur votre diagramme.
L'état de l'appareil indiquera qu'il est en attente de configuration.
-
Cliquez sur
pour configurer. Suivez les étapes dans le panneau de droite.
noteVeillez à configurer toutes les options de l'appareil, y compris le nom de l'appareil virtuel, le fournisseur, le modèle de l'appareil, le métro de l'appareil, la durée du contrat, la configuration de l'appareil, les licences, les ressources de l'appareil, le progiciel et la version du logiciel, afin de commencer à calculer l'estimation du prix.
Pour des informations détaillées sur la configuration des périphériques, voir Créer un périphérique virtuel unique.
Connectez votre appareil à votre fournisseur de services
Utilisez votre curseur pour connecter votre appareil à votre fournisseur de services.

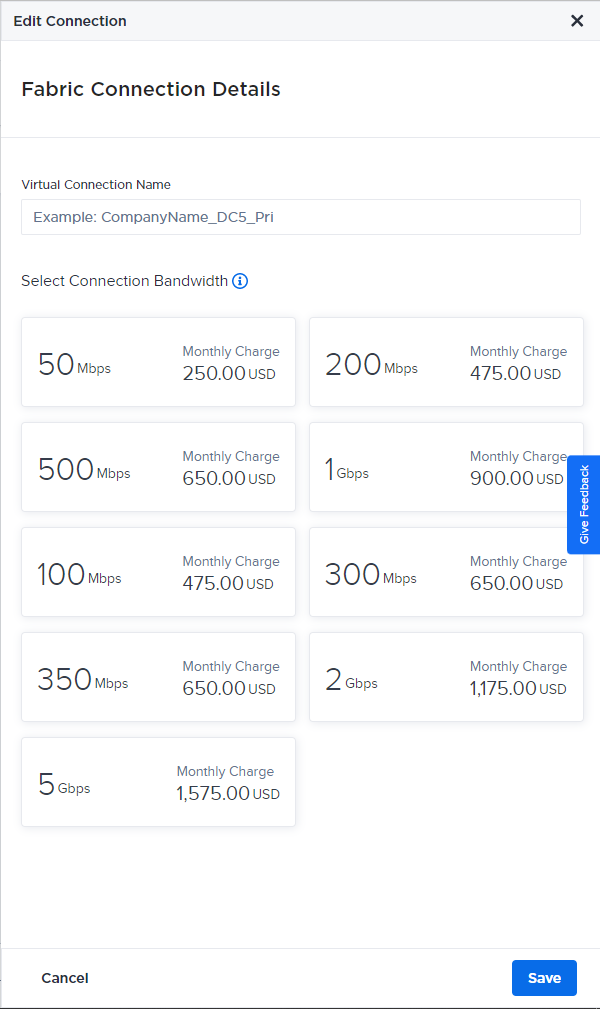

Vous serez automatiquement invité à configurer votre connexion. Suivez les étapes dans le panneau de droite. Vous devez configurer votre Connection Name et sélectionner Connection Bandwidth pour obtenir une tarification précise pour l'ensemble de la conception.
Ajouter une zone de texte à votre diagramme
-
Cliquez sur Diagram Elements et faites glisser Text dans votre diagramme.
-
Saisissez le texte à l'intérieur de la boîte.
-
Double-cliquez dans la boîte pour afficher le menu d'options et :
- Cliquez sur B pour mettre votre texte en gras.
- Cliquez sur le cercle gris ou noir pour modifier la couleur du texte.
- Cliquez sur l'icône de clonage pour dupliquer votre zone de texte.
- Cliquez sur l'icône de la corbeille pour supprimer votre zone de texte.
Les zones de texte ne peuvent pas être redimensionnées. La taille de la police du texte ne peut pas être modifiée. La taille des zones de texte augmente horizontalement lorsque vous ajoutez du texte et verticalement lorsque vous saisissez des sauts de ligne.
Ajouter une ressource générique à votre diagramme
Une ressource générique **** est un élément flexible représentant toute ressource ou concept qui ne correspond pas aux catégories de produits ou de services prédéfinies de Solution Builder. Utilisez les ressources génériques pour les éléments qui ne sont pas couverts par les composants de produits Equinix existants, tels que les serveurs MCP ou vos propres composants d'infrastructure.
Pour ajouter une ressource générique à votre diagramme :

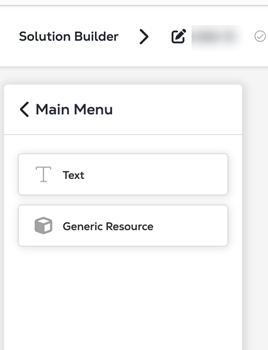

- Cliquez sur Diagram Elements et faites glisser Generic Resource vers votre diagramme.
- Cliquez sur la case Ressource générique pour ajouter le nom de ressource générique **** , la ressource Emplacement, et une description **** .
- Cliquez sur Enregistrez.
Les ressources génériques peuvent être connectées à d'autres éléments de canevas dans votre diagramme pour créer des connexions génériques. Les ressources génériques sont prises en charge dans les modèles de solution.
