Conditions préalables

Avant de commander Equinix Precision Time, assurez-vous que la connectivité réseau et les autorisations requises sont en place. Les conditions préalables suivantes doivent être remplies avant de commander des services Equinix Precision Time :

• L'heure de précision est disponible uniquement via Equinix Fabric et Network Edge. Les autres options de connectivité ne sont pas prises en charge.

• Un VLAN est inclus avec le service. Un port Fabric est requis et doit être commandé séparément s'il n'est pas déjà disponible.

• Un port Fabric 1 Gbps est suffisant pour les connexions Precision Time. Le service a une faible exigence de bande passante.

• Equinix Precision Time est disponible pour les centres de données IBX connectés à un port Equinix Fabric dans les régions suivantes : Amériques du Nord et du Sud, APAC et EMEA.

• Un port Equinix Fabric ou Fabric Cloud Router (FCR) est requis pour la consommation de temps de précision. Un compte Equinix Fabric est requis.

• Un périphérique virtuel Network Edge est requis lors de l'utilisation de Network Edge pour Precision Time Consumption. Pour plus d'informations, reportez-vous à la section configurer les périphériques Network Edge en tant que passerelles de synchronisation.

• Déterminez le type de port à utiliser pour connecter le réseau à Precision Time :

  • Dot1Q – toutes les connexions VLAN sont Dot1Q. Il s'agit de l'option recommandée.
  • QinQ à Dot1Q – QinQ encapsule la balise VLAN avec deux couches : une balise interne pour votre réseau et une balise externe pour le réseau Equinix. Si vous n'êtes pas obligé d'utiliser ce type de port, nous vous recommandons d'utiliser le type de port Dot1Q.

• Un ou deux ID VLAN peuvent être spécifiés lors de la configuration, en fonction des connexions de port utilisées dans le réseau.

• Pour les configurations Precision Time utilisant PTP, toutes les machines clientes doivent utiliser des cartes d'interface réseau (NIC) qui prennent en charge l'horodatage matériel. Reportez-vous à la section Configuration requise pour la carte d'interface réseau pour PTP.

Pour plus d'informations sur les exigences d'intégration, contactez le support technique Equinix .

Permissions de port et de connexion de la Fabric Equinix pour Precision Time

Utilisez le portail client d'Equinix pour afficher et définir les autorisations relatives à Equinix Fabric, et passer de nouvelles commandes pour Equinix Precision Time.

1. Connectez-vous au Equinix Customer Portal.

   • Vous devez disposer d'un compte sur ce portail.
   • Vous devez disposer de droits d'accès d'administrateur qui vous permettent d'afficher et de définir des autorisations.

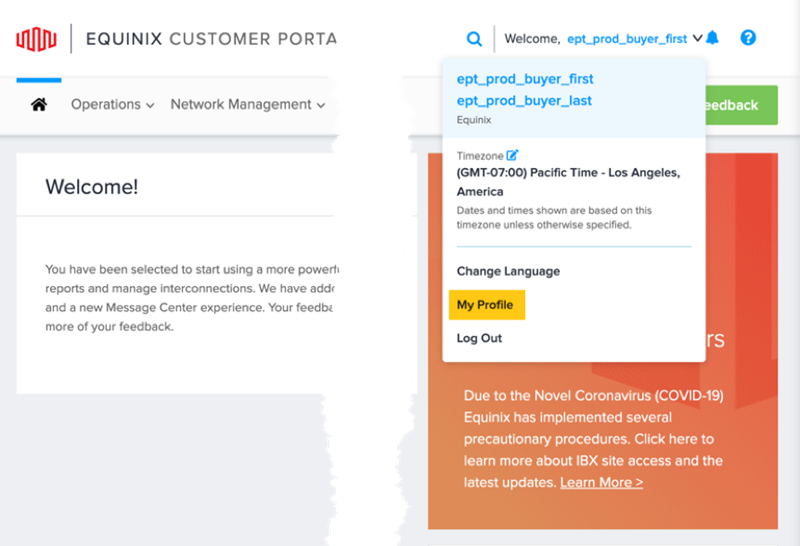

2. Sélectionnez votre nom d'utilisateur dans le coin supérieur droit, puis sélectionnez mon profil.



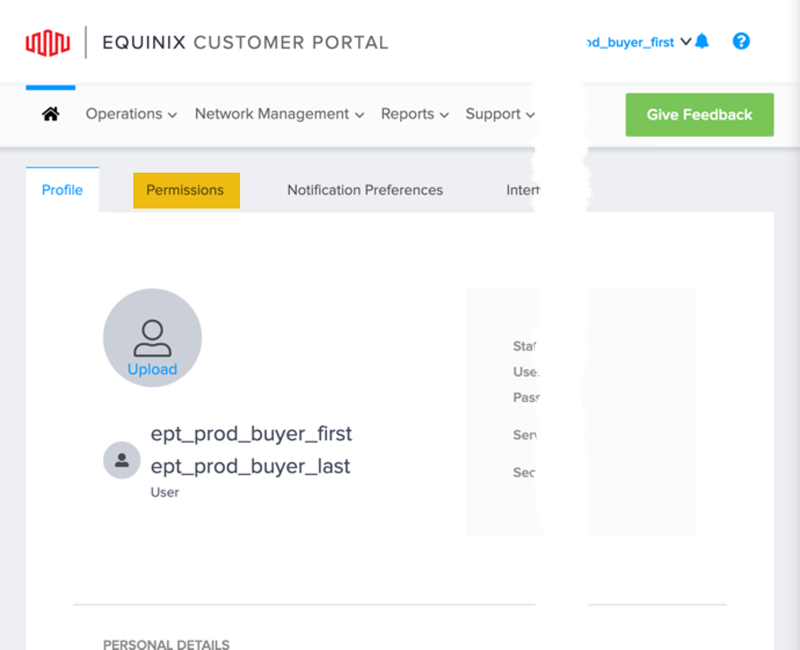

3. Sélectionnez autorisations.

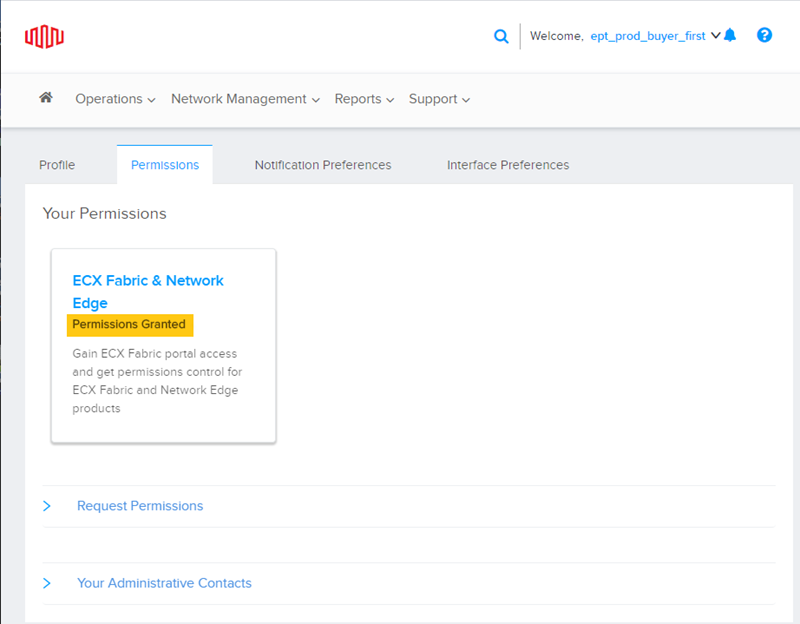

4. Cliquez sur Equinix Fabric & Network Edge sous vos autorisations.

Si vous ne voyez pas autorisations accordées, reportez-vous à la section demande d'autorisations ci-dessous.

.

Vos autorisations vous permettent d'afficher les ports, les connexions et les services. Vous pouvez également utiliser l'interface pour demander des connexions et des commandes de service pour vos IBX.

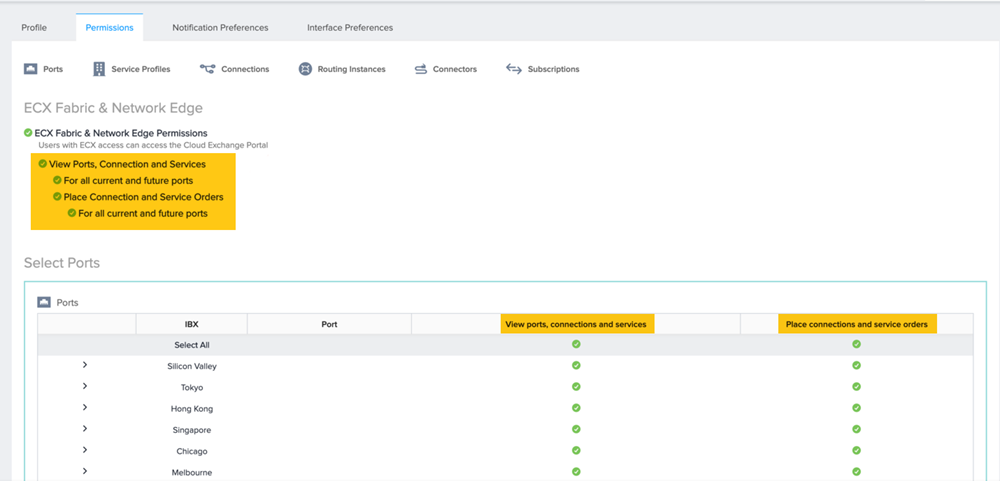

Permissions pour les ports Fabric :

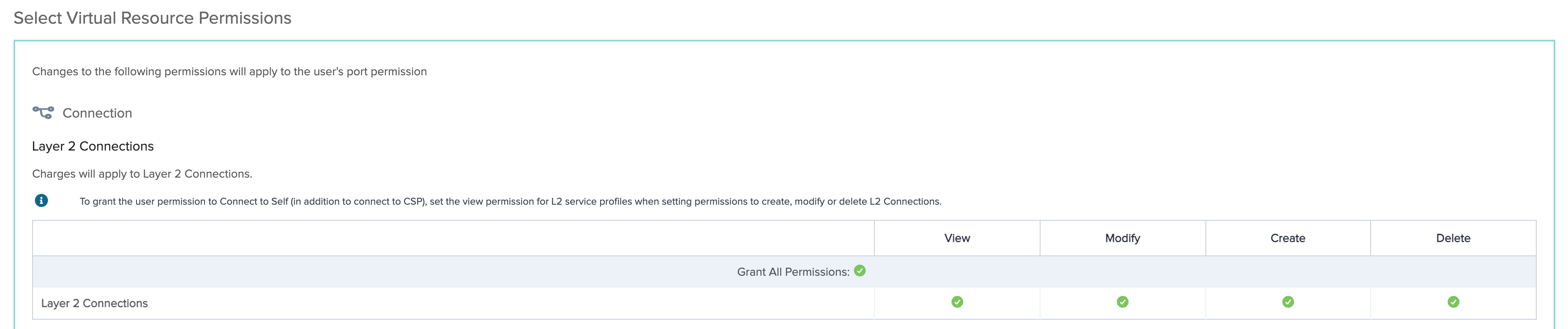

Autorisations pour les connexions virtuelles Fabric L2 :

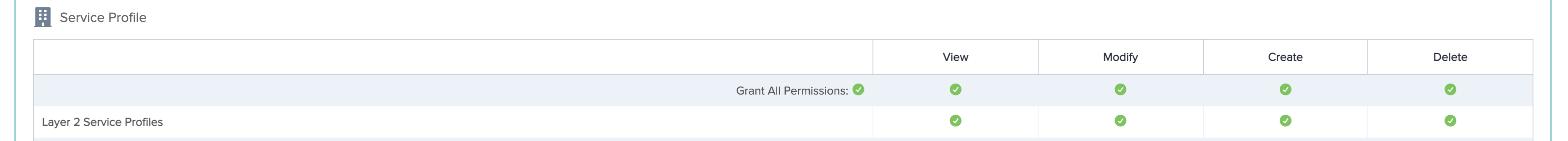

Autorisations pour les profils de service Fabric L2 :

Demande d'autorisation

Si vous ne pouvez pas accéder à vos autorisations et les visualiser, vous devez demander des autorisations d'administrateur.

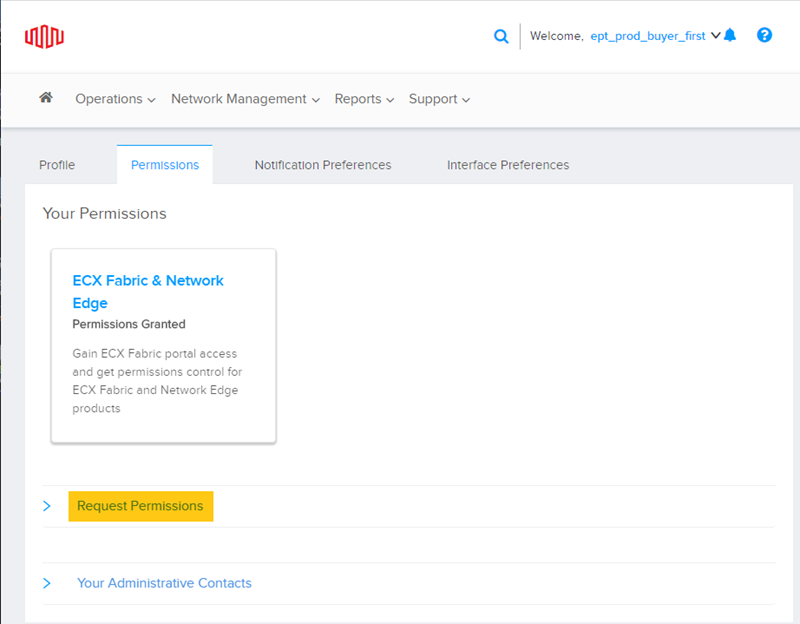

1. Cliquez sur demander des autorisations pour afficher et ordonner les autorisations pour les ports, des connexions et des services.

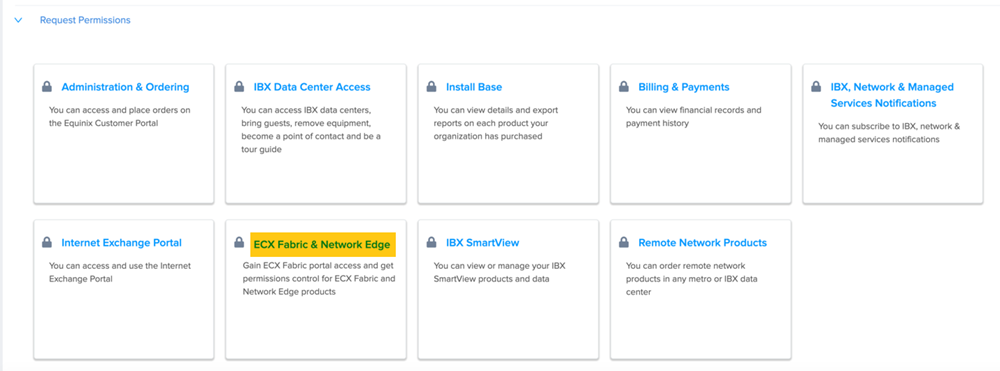

2. Cliquez sur Equinix Fabric & Network Edge pour demander des autorisations.

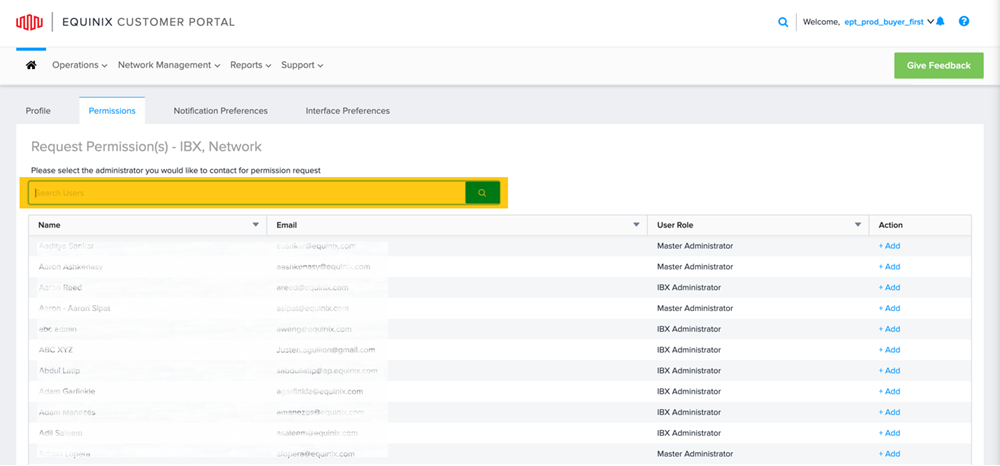

3. Trouvez votre administrateur et demandez-lui l'accès.



Exigences de la carte d'interface réseau pour le PTP

Lors de l'intégration avec PTP, les contrôleurs d'interface réseau (NIC) fournissent un horodatage précis des paquets entrants et sortants. Pour les connexions PTP, chaque périphérique du réseau doit disposer d'une carte réseau avec les fonctionnalités suivantes :

• Prise en charge de l'horodatage matériel PTP IEEE 1588. Pour plus de détails, voir les exemples ethtool ci-dessous.
• Horloge IEEE 1588 PTP. La carte réseau doit disposer d'une horloge matérielle physique (PHC) partagée entre deux ports de la carte réseau. Pour plus de détails, voir les exemples ethtool ci-dessous.

note

La plupart des cartes réseau actuellement disponibles sur le marché prennent en charge ces exigences PTP.

Test et configuration de la carte d'interface réseau

Le démon PTPd (Precision Time Protocol Daemon) est le logiciel utilisé par Equinix pour tester toutes les cartes réseau et l'exemple de configuration utilisé pour les périphériques clients PTP.

PTPd est une implémentation du protocole de temps de précision (PTP) version 2, tel que défini par la norme IEEE 1588-2008, qui fournit une coordination temporelle précise des ordinateurs connectés par LAN Ethernet. Il a été conçu principalement pour les systèmes d'instrumentation et de contrôle. Pour un exemple de configuration PTPd, voir exemples de configurations.

Vérification de la prise en charge de l'horodatage matériel par la carte réseau

Utilisez la commande ethtool suivante pour vérifier qu'une interface prend en charge l'horodatage matériel avec PTP/NTP :

ethtool -T <NIC_interface_name>

Une interface prend en charge l'horodatage matériel avec NTP si ethtool renvoie les capacités et le mode de filtrage suivants :

• SOF\_TIMESTAMPING\_TX\_HARDWARE
• SOF\_TIMESTAMPING\_TX\_SOFTWARE
• HWTSTAMP\_FILTER\_ALL

ethtool Exemples

Les exemples suivants montrent des interfaces valides.

Interface physique prise en charge par PTP

 $ ethtool -T enp1s0d1
 Time stamping parameters for enp1s0d1:
 Capabilities:
      hardware-transmit      (SOF_TIMESTAMPING_TX_HARDWARE)
      software-transmit      (SOF_TIMESTAMPING_TX_SOFTWARE)
      hardware-receive       (SOF_TIMESTAMPING_RX_HARDWARE)
      software-receive       (SOF_TIMESTAMPING_RX_SOFTWARE)
      software-system-clock  (SOF_TIMESTAMPING_SOFTWARE)
      hardware-raw-clock     (SOF_TIMESTAMPING_RAW_HARDWARE)
 PTP Hardware Clock: 2
 Hardware Transmit Timestamp Modes:
      off      (HWTSTAMP_TX_OFF)
      on       (HWTSTAMP_TX_ON)
 Hardware Receive Filter Modes:
      none     (HWTSTAMP_FILTER_NONE)
      all      (HWTSTAMP_FILTER_ALL)

Interface non PTP ou interface virtuelle

 $ ethtool -T eth0
 Time stamping parameters for eth0:
 Capabilities:
     software-receive      (SOF_TIMESTAMPING_RX_SOFTWARE)
     software-system-clock (SOF_TIMESTAMPING_SOFTWARE)
 PTP Hardware Clock: none
 Hardware Transmit Timestamp Modes: none
 Hardware Receive Filter Modes: none

Restriction PTP Metro Location

Pour les packages PTP, un port Fabric éligible doit se trouver dans le même métro que le site de service PTP. L'emplacement du service de destination est limité au même métro que le port Fabric sélectionné.
