Topologie du réseau

Cette rubrique présente une vue d'ensemble de la configuration des connexions réseau pour la prise en charge des sous-réseaux Equinix Precision Time. Votre équipement se connecte à Precision Time par l'intermédiaire d'Equinix Fabric.

Les discussions suivantes sur la topologie montrent comment configurer votre réseau, selon que vous utilisez le protocole de temps réseau (NTP) ou le protocole de temps de précision (PTP).

Le serveur de temps 1 d'un site de service Equinix Precision Time n'est pas le même hôte que le serveur de temps 1 d'un autre site de service. Chaque site utilise des serveurs de temps séparés et géographiquement distincts, ce qui permet une véritable géo-redondance.

Configuration du réseau pour Equinix Precision Time et NTP

La configuration de votre réseau dépend du nombre de sous-réseaux NTP dans votre réseau. Vous pouvez configurer un seul sous-réseau ou plusieurs sous-réseaux.

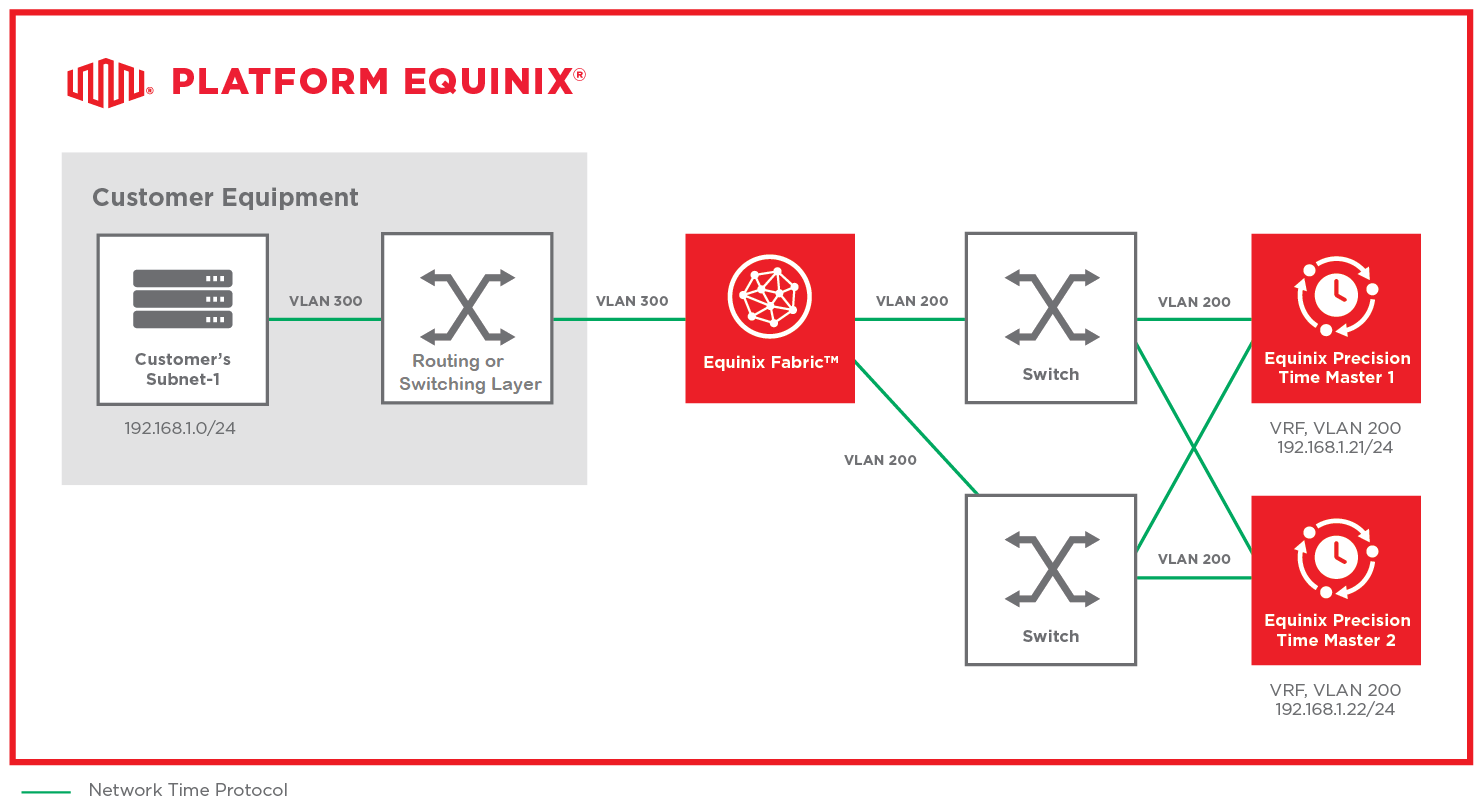

Configuration de NTP avec un réseau à sous-réseau unique

Ces exemples montrent des configurations de réseau non redondantes pour un service NTP avec un seul sous-réseau de votre côté.

Pour une configuration non redondante :

note

Dans cet exemple, si vous utilisez le sous-réseau 192.168.1.0/24, vous pouvez utiliser n'importe quelle IP pour votre appareil final dans ce sous-réseau, à l'exception des adresses IP 192.168.1.21/24 et 192.168.1.22/24 (les deux adresses IP définies sur les serveurs de temps).

1. Configurez l'appareil final qui doit être synchronisé avec une adresse IP qui se trouve dans la même plage de sous-réseaux que celle configurée pour les serveurs de temps sur le portail Equinix Customer Portal.

2. Effectuez un ping de l'IP du serveur de temps (ici, 192.168.1.21 ou 192.168.1.22). La réponse devrait indiquer que le serveur de temps se trouve dans le même sous-réseau que celui configuré pour l'interface de votre appareil final (dans cet exemple, 192.168.1.0/24). Ne poursuivez la configuration de votre client NTP que si vous obtenez une réponse Ping positive.

3. Configurez les deux adresses IP du serveur de temps (192.168.1.21 et 192.168.1.22 dans cet exemple) dans la section serveur du fichier de configuration du client NTP.

4. Démarrez votre client NTP.

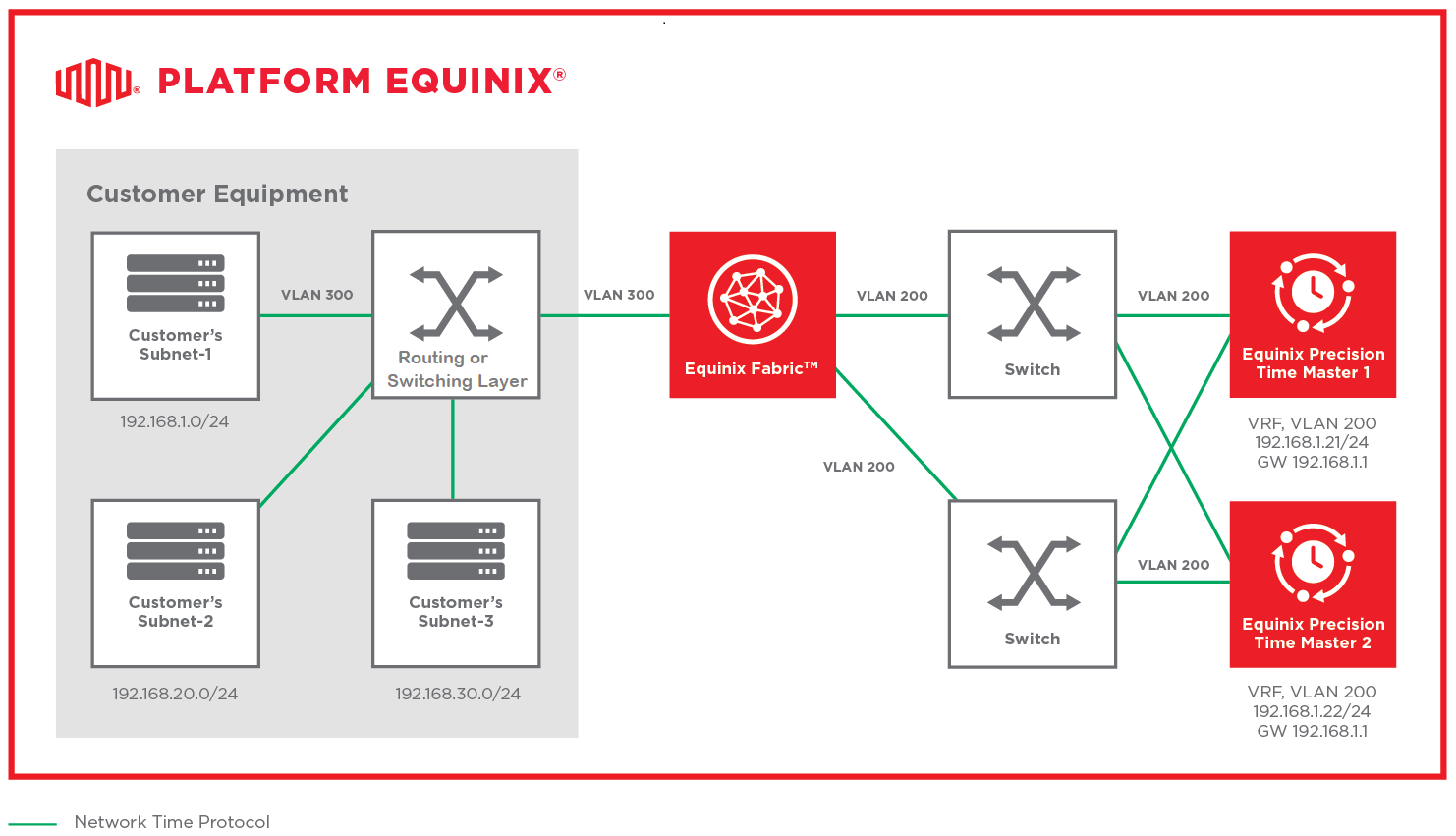

Configuration de NTP avec un réseau à sous-réseaux multiples

Ces exemples montrent des configurations de réseau non redondantes pour un service NTP avec plusieurs sous-réseaux de votre côté.

Pour une configuration non redondante :

info

Lors de l'utilisation de NTP, Equinix Precision Time prend en charge plusieurs sous-réseaux uniquement avec le niveau de service Enterprise ; Precision Time ne prend pas en charge plusieurs sous-réseaux avec NTP au niveau du niveau de service Standard.

1. Fournissez à Equinix les informations de configuration de votre interface de passerelle afin que nous puissions provisionner une nouvelle connexion de service dans le portail Equinix Customer Portal.

   • L'interface de la passerelle doit se trouver dans le sous-réseau directement connecté au service Equinix Precision Time.
   • L'interface de la passerelle doit être interconnectée avec d'autres sous-réseaux.

2. Configurez l'appareil final qui doit être synchronisé avec une adresse IP qui se trouve dans la même plage de sous-réseaux que l'un de vos sous-réseaux configurés.

3. Effectuez un ping de l'IP du serveur de temps (par exemple : 192.168.1.21 ou 192.168.1.22). Ne poursuivez la configuration de votre client NTP que si la réponse Ping est positive.

4. Configurez les deux adresses IP du serveur de temps (ici, 192.168.1.21 et 192.168.1.22) dans la section serveur du fichier de configuration du client NTP.

5. Démarrez votre client NTP.

Configuration du réseau pour Equinix Precision Time et PTP

Le protocole PTP nécessite un horodatage matériel des interfaces et des périphériques du réseau. La configuration de votre réseau dépend du nombre de sous-réseaux PTP dans votre réseau : simple ou multiple.

Configuration du domaine PTP

Le numéro de domaine PTP est configurable dans les paramètres de configuration avancée du PTP sur le portail client. Pour les nouvelles connexions, le domaine par défaut est le domaine 0. Auparavant, le domaine par défaut était fixé à 30.

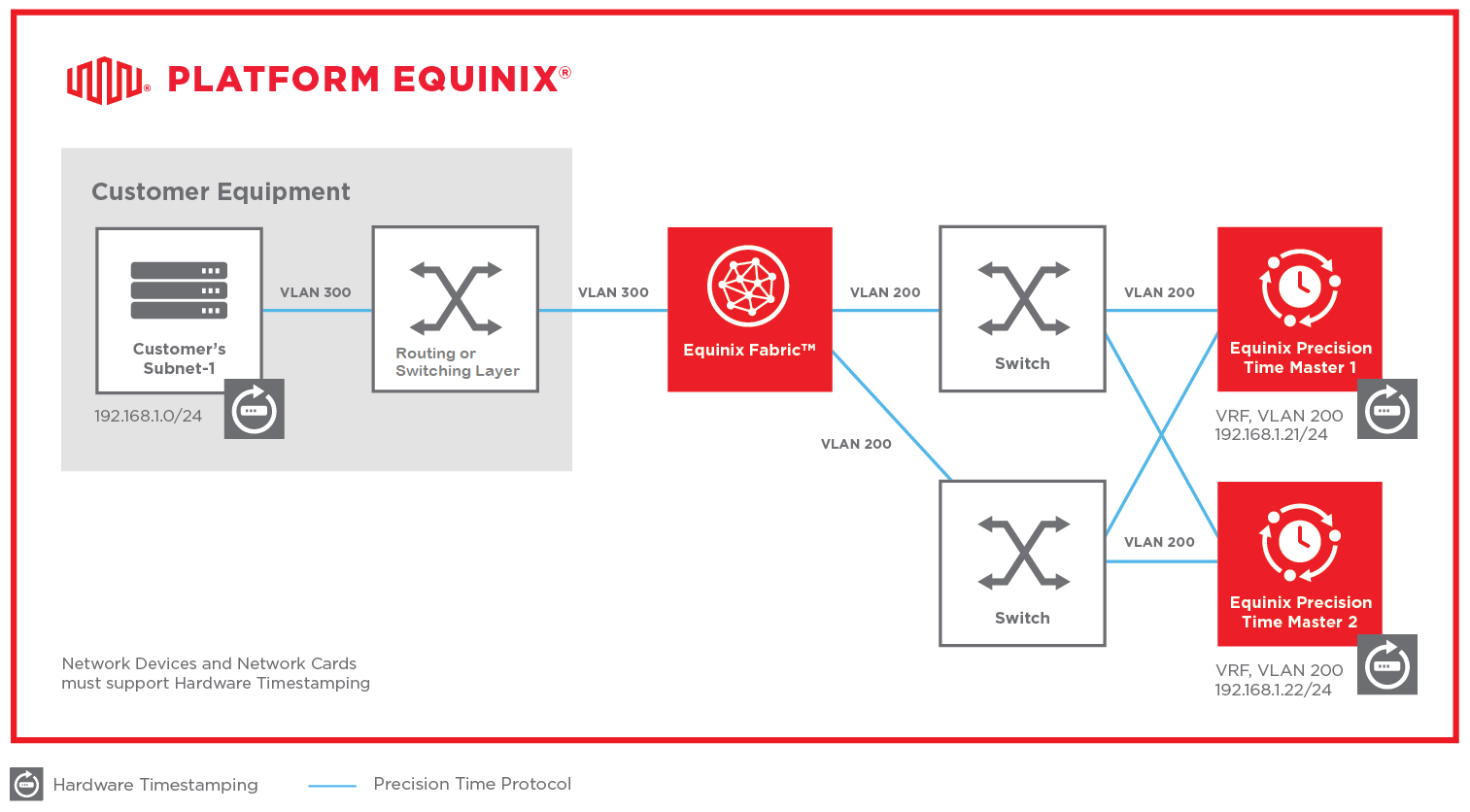

Configuration du PTP avec un réseau à sous-réseau unique

Ces exemples montrent des configurations de réseau non redondantes pour un service PTP avec un seul sous-réseau de votre côté.

Pour une configuration non redondante :

1. Veiller à ce que tous les dispositifs de l'intégration soient dotés de cartes d'interface réseau prenant en charge l'horodatage matériel.

2. Exécutez ethtool -T <interface_name> pour vous assurer que l'interface réseau prend en charge IEEE 1588 PTP et les options d'horodatage matériel nécessaires.

3. Configurez l'appareil final qui doit être synchronisé avec une adresse IP qui se trouve dans la même plage de sous-réseaux que celle configurée pour les serveurs de temps sur le portail Equinix Customer Portal. Dans cet exemple, si vous utilisez le sous-réseau 192.168.1.0/24, vous pouvez utiliser n'importe quelle adresse IP pour votre appareil final dans ce sous-réseau, à l'exception des adresses IP 192.168.1.21/24 et 192.168.1.22/24 (les deux adresses IP configurées sur les serveurs de temps).

4. Faites un ping de l'IP du serveur de temps (ici, soit 192.168.1.21 ou 192.168.1.22). La réponse devrait montrer que le serveur de temps est sous le même sous-réseau que celui configuré pour l'interface de votre appareil final (192.168.1.0/24 dans le diagramme ci-dessus).

5. Si vous obtenez une réponse Ping réussie, vous pouvez démarrer votre client PTP en mode multicast.

note

Comme le client fonctionne en mode multicast, il n'est pas nécessaire de spécifier une IP d'horloge primaire. Le client découvre automatiquement la source de temps dans le sous-réseau.

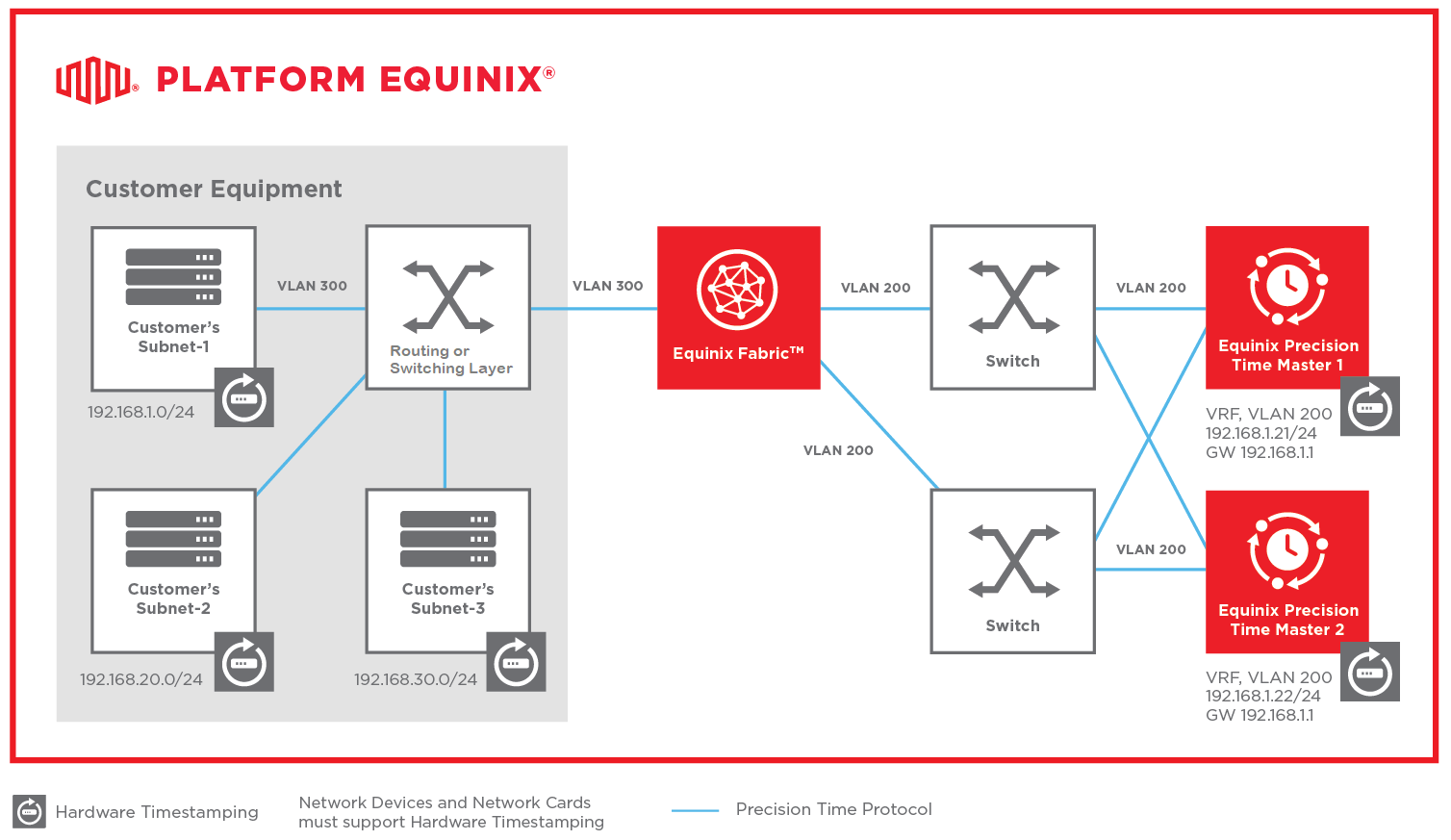

Configuration de PTP avec un réseau à sous-réseaux multiples

Ces exemples montrent des configurations de réseau non redondantes pour un service PTP avec plusieurs sous-réseaux de votre côté.

Pour une configuration non redondante :

1. Fournissez à Equinix les informations de configuration de votre interface de passerelle pour que nous puissions provisionner une nouvelle connexion de service dans le portail Equinix Customer Portal.

   • L'interface de la passerelle doit se trouver dans le sous-réseau directement connecté au service Precision Time.
   • L'interface de la passerelle doit être interconnectée avec d'autres sous-réseaux.

2. Si plusieurs périphériques de routage sont configurés entre les sous-réseaux, vous devez configurer le périphérique de routage de l'interface de la passerelle et les autres périphériques de routage.

   • De préférence, il s'agit de dispositifs matériels prenant en charge le protocole PTP.
   • Les dispositifs de routage doivent prendre en charge le routage multicast, en particulier les protocoles PIM et IGMP.

3. Les protocoles PIM et IGMP doivent être configurés sur tous les dispositifs de routage utilisés entre les sous-réseaux.

4. Veiller à ce que toutes les cartes d'interface réseau prennent en charge l'horodatage matériel.

5. Exécutez ethtool -T <interface_name> pour vous assurer que l'interface réseau prend en charge IEEE 1588 PTP et les options d'horodatage matériel nécessaires.

6. Configurez l'appareil final qui doit être synchronisé avec une adresse IP qui se trouve dans la même plage de sous-réseaux que l'un de vos sous-réseaux configurés.

7. Faites un ping de l'IP du serveur de temps (ici, soit 192.168.1.21 ou 192.168.1.22). La réponse devrait montrer que le serveur de temps se trouve dans le même sous-réseau que celui configuré pour l'interface de votre appareil final.

8. Si vous obtenez une réponse Ping positive, vous pouvez démarrer votre client PTP en mode multicast.

note

En mode multicast, il n'est pas nécessaire de spécifier une IP d'horloge primaire. Le client détecte automatiquement la source de temps lorsque le client et le serveur de temps se trouvent dans le même sous-réseau.
