Modèles de réseaux et synchronisation du temps
Equinix Precision Time prend en charge différents scénarios de réseau. Le modèle de réseau de distribution de Precision Time ne varie pas d'un modèle à l'autre. En revanche, la consommation des services horaires par les appareils clients varie d'un modèle à l'autre.
Faites correspondre votre système aux modèles présentés ci-dessous pour déterminer la configuration Precision Time la mieux adaptée à vos besoins en matière de topologie.
Les modèles de consommation suivants sont disponibles :
-
Consommation directe - Idéal pour la synchronisation d'un petit nombre d'appareils.
- Disponible pour le Precision Time Protocol (PTP) ou le Network Time Protocol (NTP).
- Offre une grande précision à tous les dispositifs finaux.
- comporte une limite supérieure inhérente au nombre d'appareils que vous pouvez connecter à Precision Time sur un seul service. La limite supérieure est déterminée par le niveau de service que vous utilisez.
-
Consommation en cascade - Idéal pour synchroniser des milliers d'appareils sur une heure de référence unique. Ce modèle est applicable pour un réseau interne privé ou pour plusieurs réseaux privés connectés à des appareils finaux.
- Vous pouvez connecter un ou deux appareils directement au service, après quoi vous pouvez synchroniser les appareils de votre réseau interne ou privé avec ces appareils connectés.
- Vous pouvez synchroniser un nombre illimité d'appareils sur un seul service.
- Vous pouvez ajouter autant de houblons que vous le souhaitez, mais gardez à l'esprit que chaque houblon supplémentaire peut avoir une incidence sur les niveaux de précision.
Chaque connexion au service Precision Time est isolée à l'aide d'un espace de noms de réseau et d'un identifiant VLAN dédiés. La segmentation basée sur le VLAN garantit que le trafic reste isolé pendant le transport sur Equinix Fabric, empêchant ainsi toute interaction entre les environnements des clients.
Equinix Fabric Port - topologie non redondante
Dans ce modèle, les appareils clients se connectent directement à Precision Time par l'intermédiaire d'un port Fabric.
Precision Time prend en charge les configurations redondantes lors de l'utilisation de Fabric Cloud Router, ce qui permet aux clients de concevoir des architectures de synchronisation temporelle hautement disponibles.
Une seule connexion Precision Time fournit l'heure du serveur de temps 1 et du serveur de temps 2. Les connexions ne sont pas mappées à des serveurs de temps individuels, et des ports Fabric distincts ne peuvent pas être utilisés pour cibler des serveurs spécifiques.
Equinix Fabric ne prend pas en charge le protocole STP (Spanning Tree Protocol) et les ports Fabric ne sont pas configurés pour le fonctionnement STP. Par conséquent, les modèles de redondance active/standby qui dépendent du STP ne sont pas pris en charge.

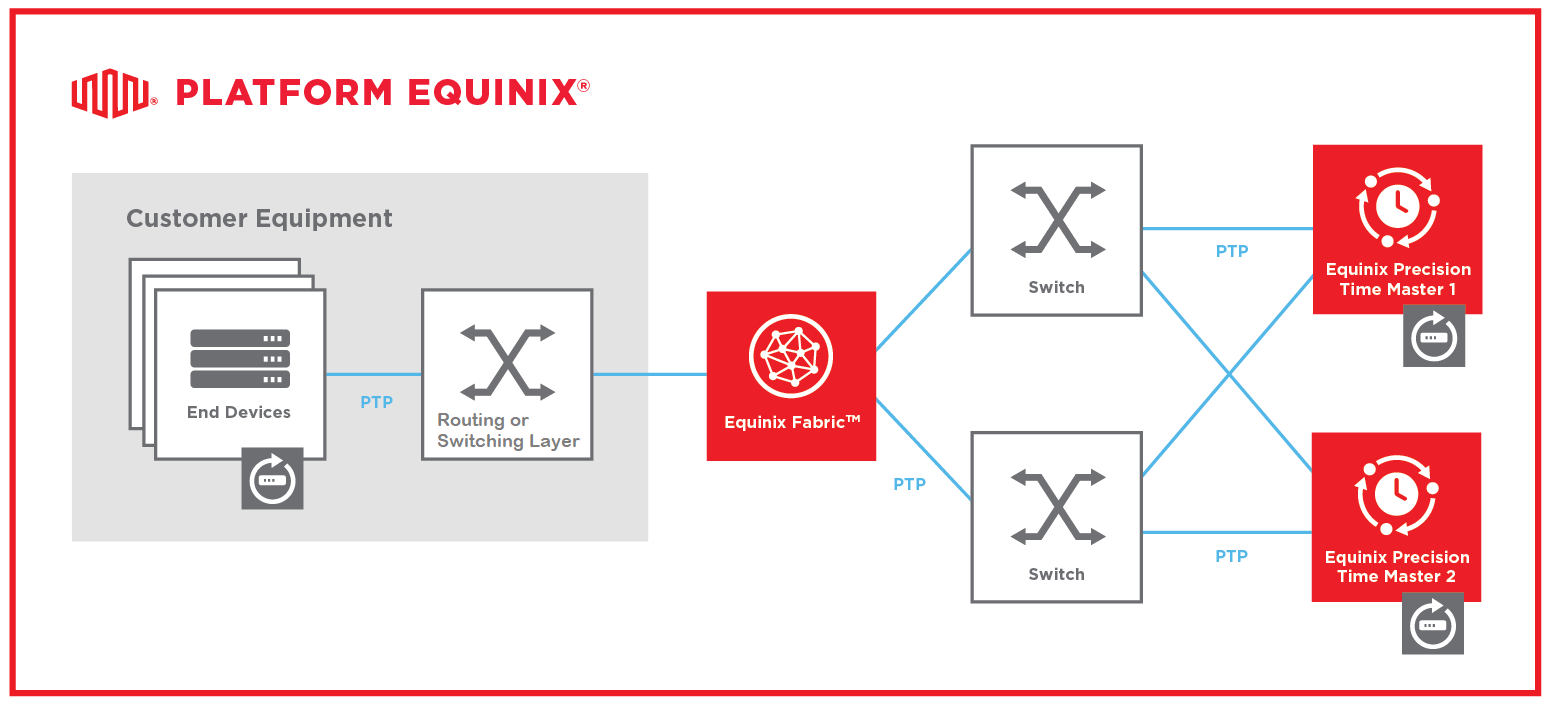

PTP Direct Consumption - Dans ce modèle, vous recevez directement le PTP d'Equinix Precision Time sur tous les appareils finaux.

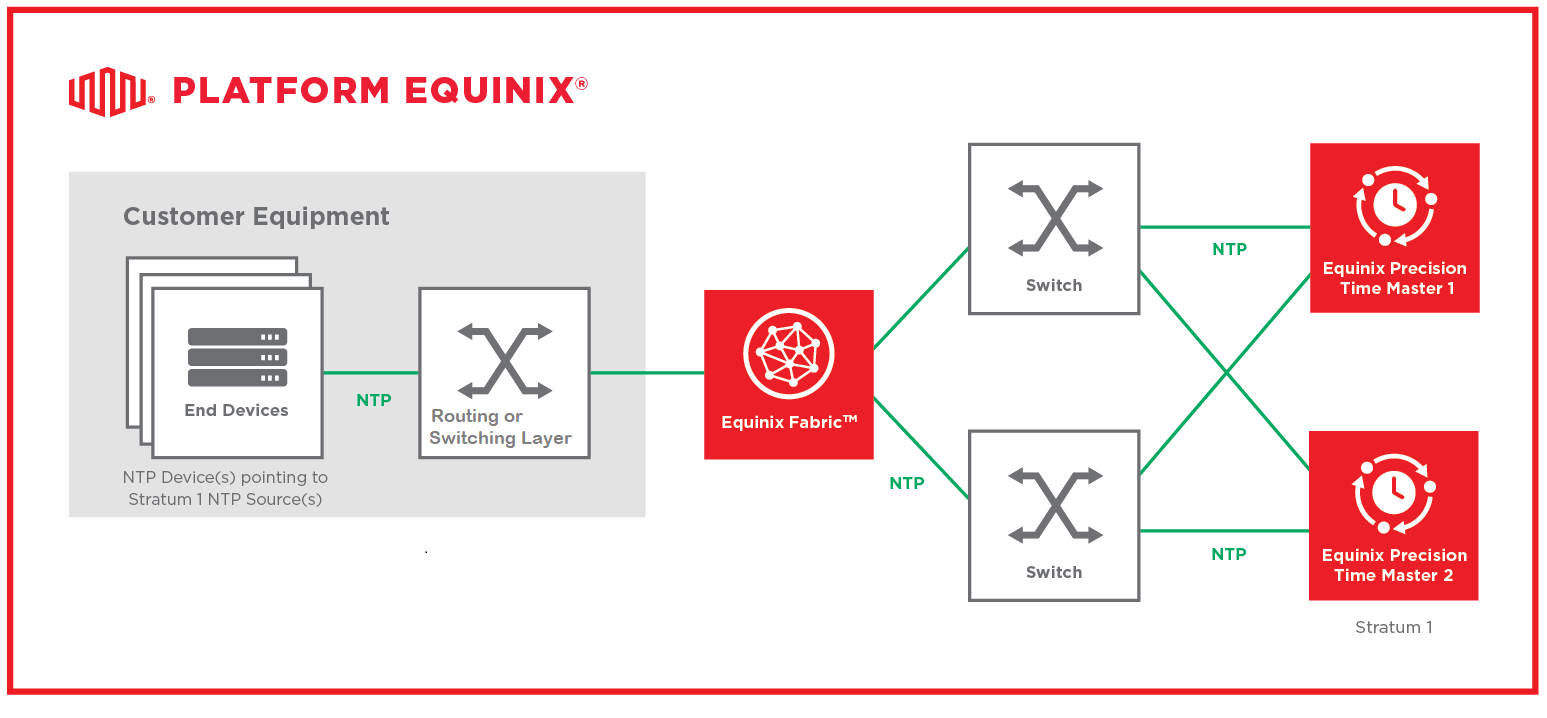

Consommation directe de NTP - Dans ce modèle, vous recevez directement NTP sur tous les appareils finaux.

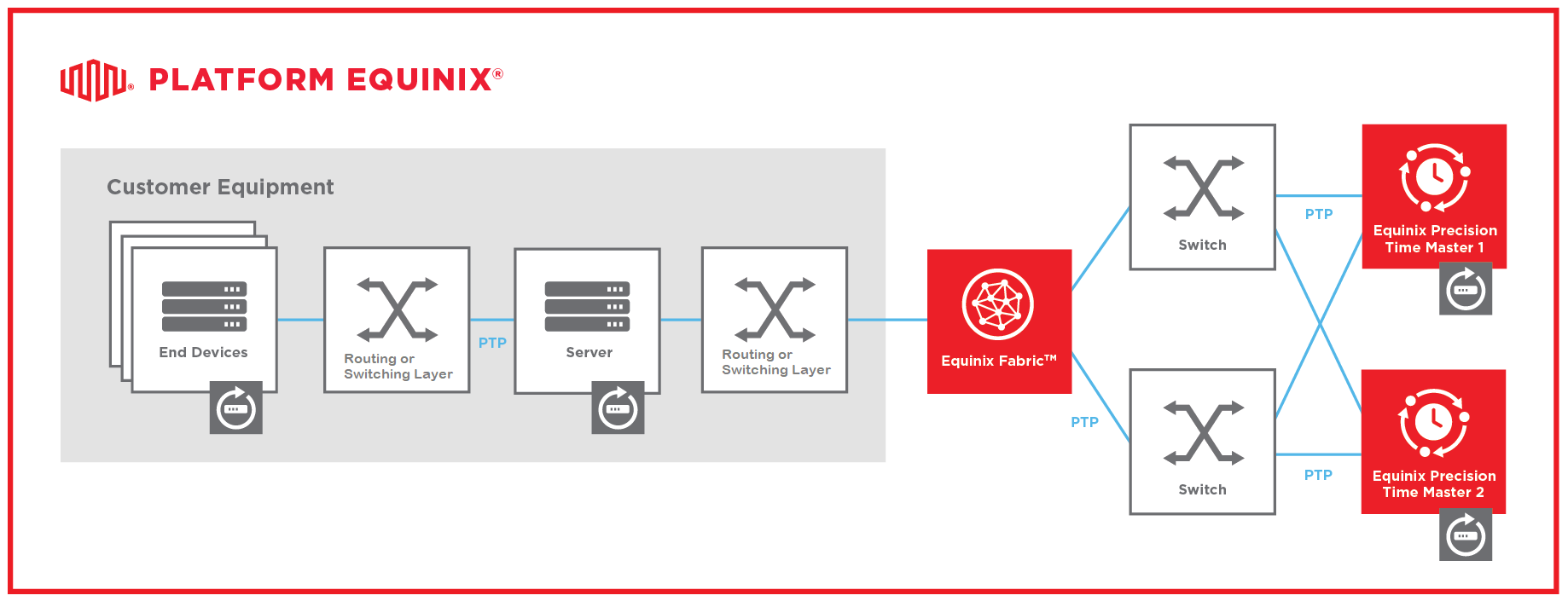

Consommation en cascade de PTP à PTP - Dans ce modèle de consommation, vous recevez d'abord du PTP de Precision Time, puis vous distribuez du PTP.

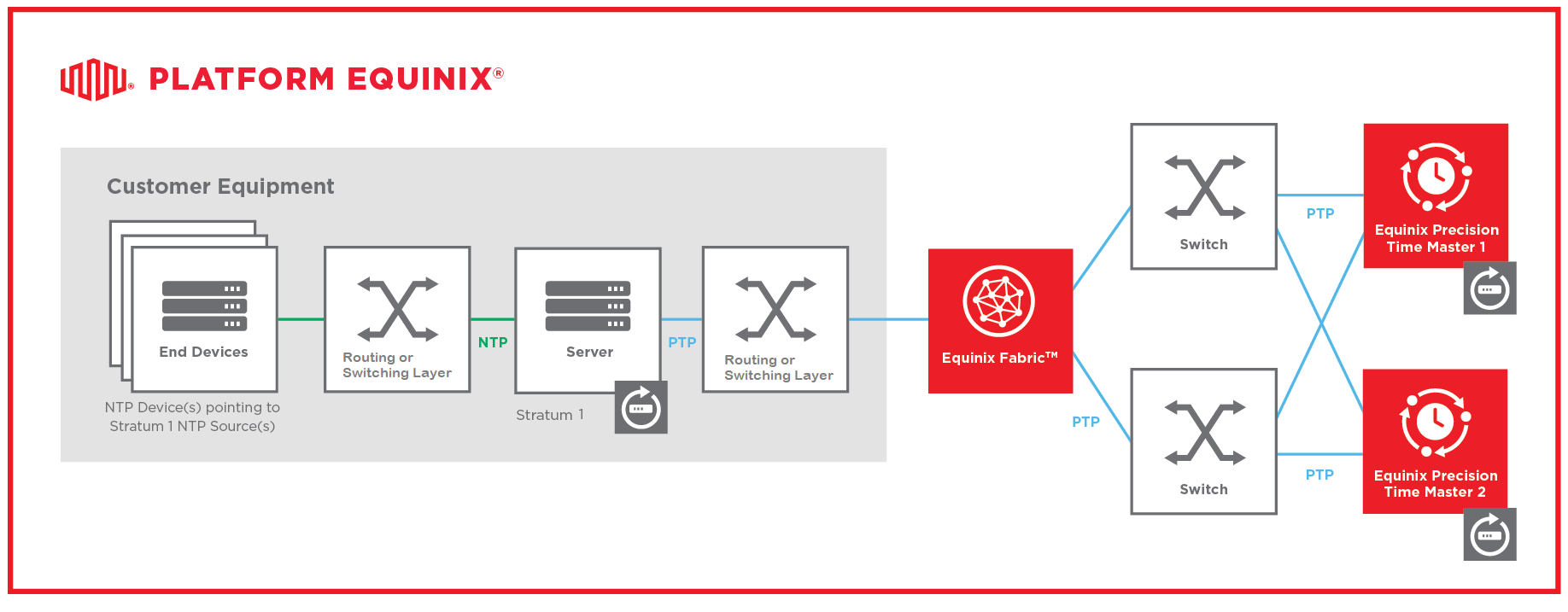

Consommation en cascade de PTP à NTP - Dans ce modèle, vous recevez d'abord le PTP de Precision Time, puis vous distribuez le NTP.

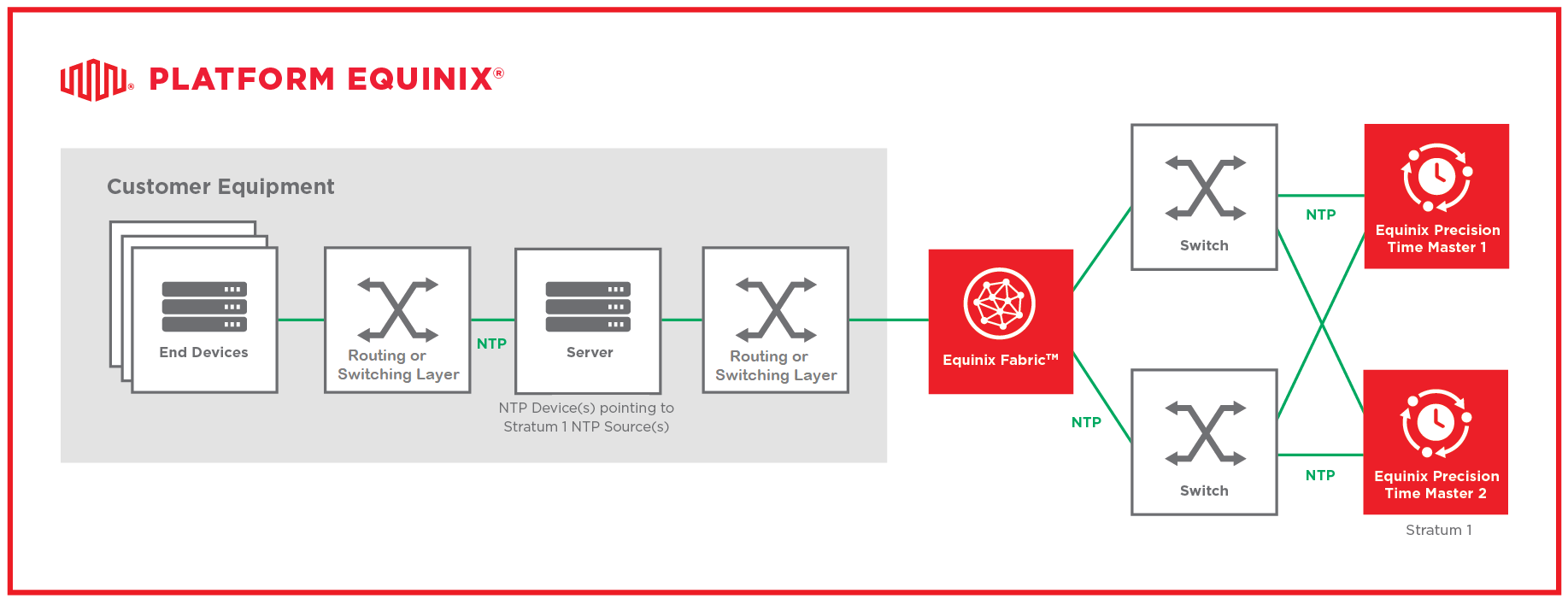

Consommation en cascade de NTP à NTP - Dans ce modèle, vous recevez d'abord NTP de Precision Time, puis vous distribuez NTP.
Sélection de l'emplacement du service et latence
Dans la région EMEA, vous pouvez sélectionner Londres (LD) ou Francfort (FR) comme lieu de service. La latence n'a pas d'incidence significative sur la précision de l'heure, car le retard du réseau est pris en compte lors de la synchronisation. Toutefois, le choix d'un lieu de service dans le même métro peut contribuer à réduire la variabilité du trajet et à simplifier la conception du réseau.
Precision Time est fourni via Equinix Fabric, qui n'est pas un réseau compatible avec le protocole PTP. Par conséquent, les dispositifs intermédiaires du réseau ne participent pas aux fonctions de synchronisation, et la synchronisation est assurée par la compensation des retards de bout en bout dans le cadre du protocole PTP.
Les valeurs du délai moyen de propagation peuvent sembler élevées (de quelques microsecondes à quelques millisecondes en fonction des conditions du réseau). Le délai moyen peut également varier d'un échantillon à l'autre en raison de l'évolution des conditions du réseau. Cette variation reflète une gigue normale et n'indique pas de congestion ou d'asymétrie du chemin.
Le PTP et le NTP compensent tous deux les retards et les variations du réseau lors de la synchronisation, garantissant ainsi une livraison précise de l'heure.
Network Edge - topologie non redondante.
Network Edge est disponible uniquement pour les services NTP.
Dans ce modèle, un pare-feu ou un routeur Network Edge constitue la passerelle de synchronisation, en se connectant via le port de la Fabric Equinix du côté du client.
Precision Time peut être consommé sans port physique Equinix en utilisant un Fabric Cloud Router ou un dispositif virtuel du côté de l'origine. Cela permet aux déploiements basés uniquement sur le cloud d'accéder à Precision Time sans nécessiter d'infrastructure de colocation.
