Déploiement de VERSA

Cette rubrique explique comment provisionner et exploiter un dispositif VERSA à partir de Network Edge.

Actuellement, vous pouvez commander la version VERSA FlexVNF 2 core CPU (également connue sous le nom de small size) qui fournit un débit allant jusqu'à 1 Gpbs.

Les périphériques SD-WAN, y compris VERSA FlexVNF, sont initialement provisionnés pour être un hub au sein d'une architecture hub-and-spoke. Cependant, il n'y a aucune limite sur la façon dont les utilisateurs peuvent intégrer cet appareil dans leurs réseaux.

Partie 1 : Flux de travail conceptuel

VERSA Director est l'orchestrateur clé qui contrôle le périphérique. Avant de commencer ce processus, les utilisateurs doivent se procurer les détails de licence et de pré-activation appropriés directement auprès de VERSA.

Exigences

Les utilisateurs qui ont l'intention d'approvisionner le dispositif VERSA doivent disposer des éléments suivants :

• Accès à VERSA Director
• Détails de la pré-étape provenant de VERSA, y compris : l'ID local, l'ID distant, les adresses IP des contrôleurs 1 et 2.
• Un compte Equinix Fabric actif

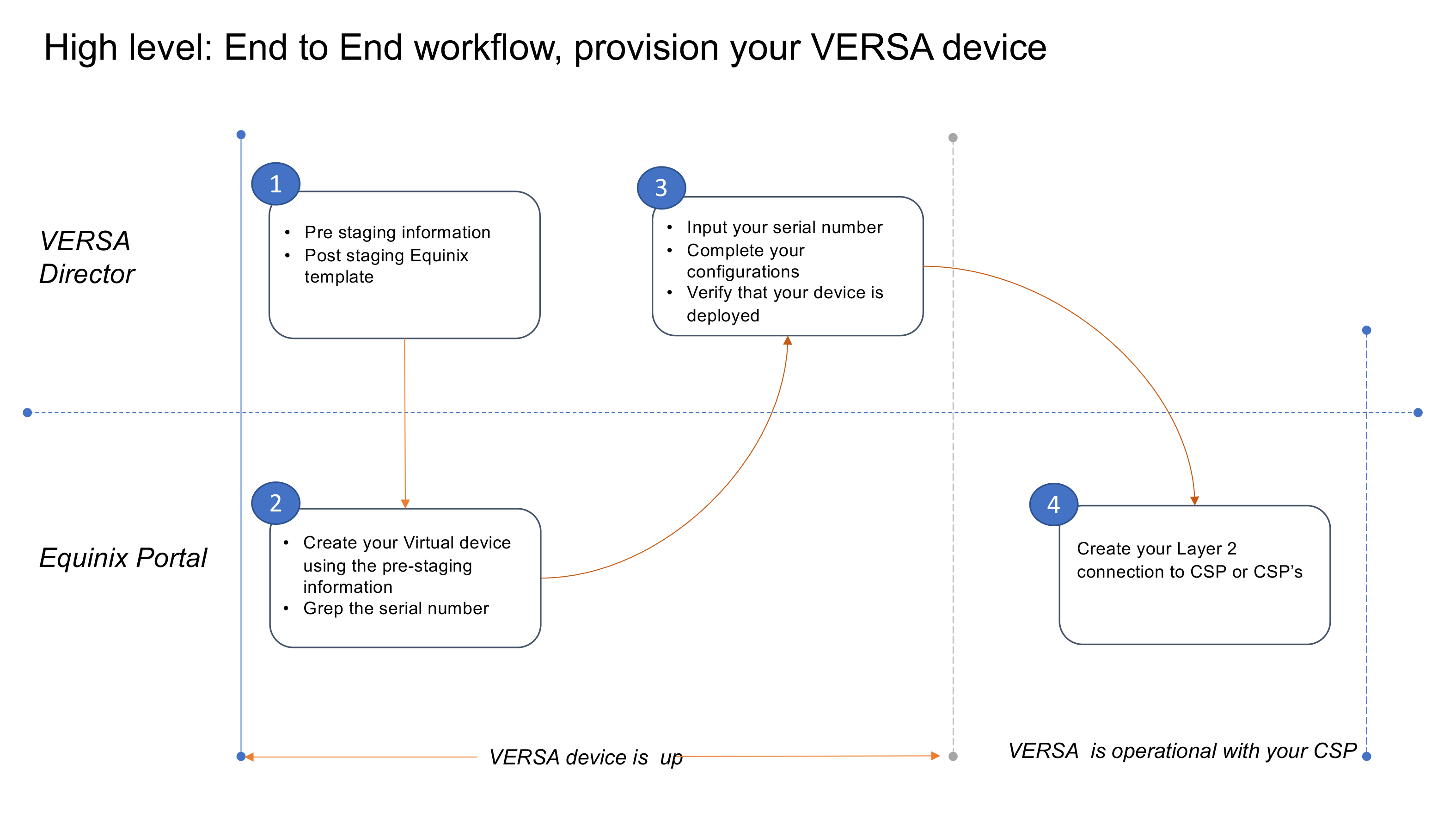

Flux de travail de haut niveau et de bout en bout : approvisionnement de votre appareil VERSA

Partie 2 : Vérifiez que l'organisation est configurée sur VERSA Director

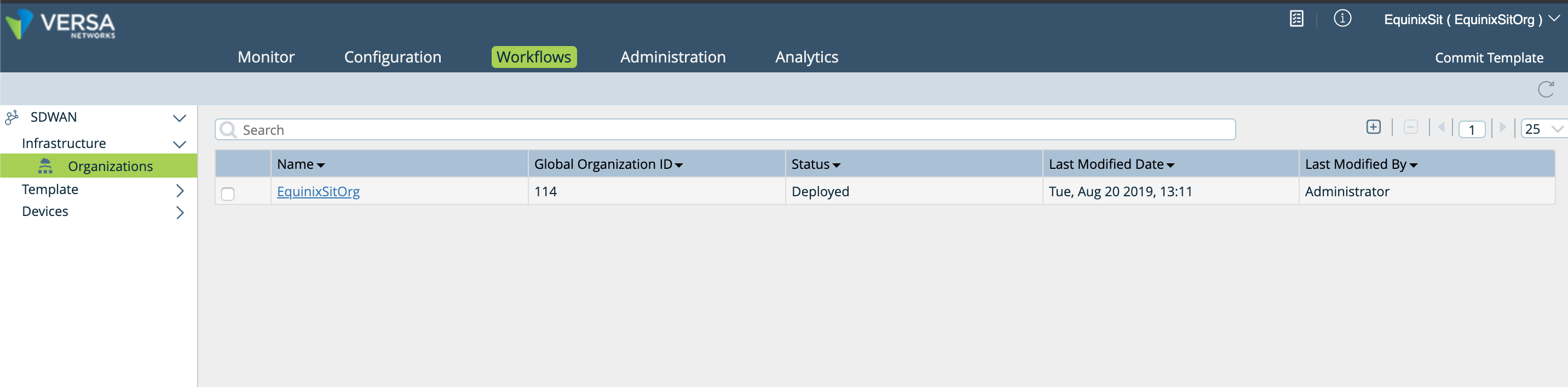

1. Voir les organisations sur VERSA Director.

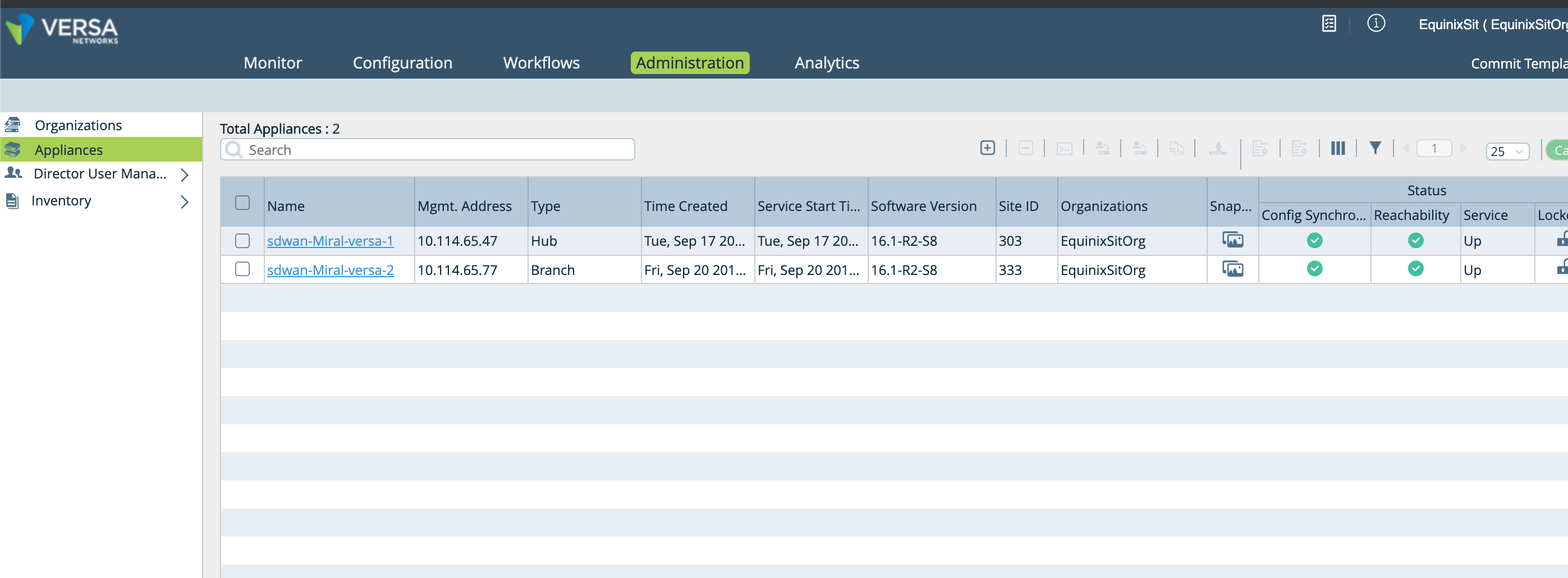

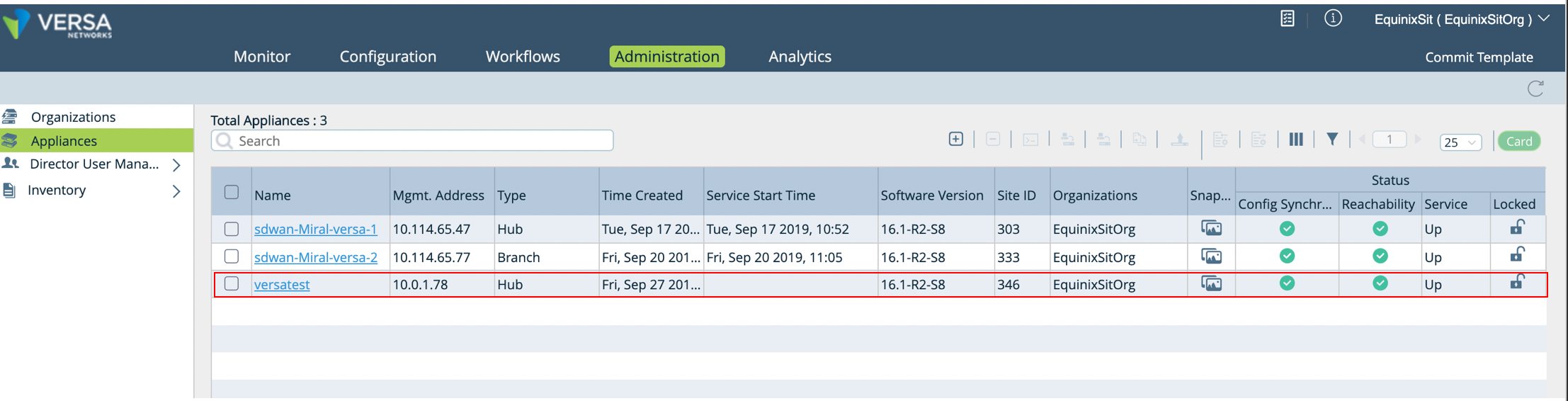

2. Voir les appareils sur VERSA Director.

Partie 3 : Création d'un modèle post-transfert

Une fois que votre appareil est créé, il est temps de nommer, puis étiqueter l'appareil. Reportez-vous aux captures de page suivantes pour découvrir l'aspect de ce processus dans l'interface VERSA Director.

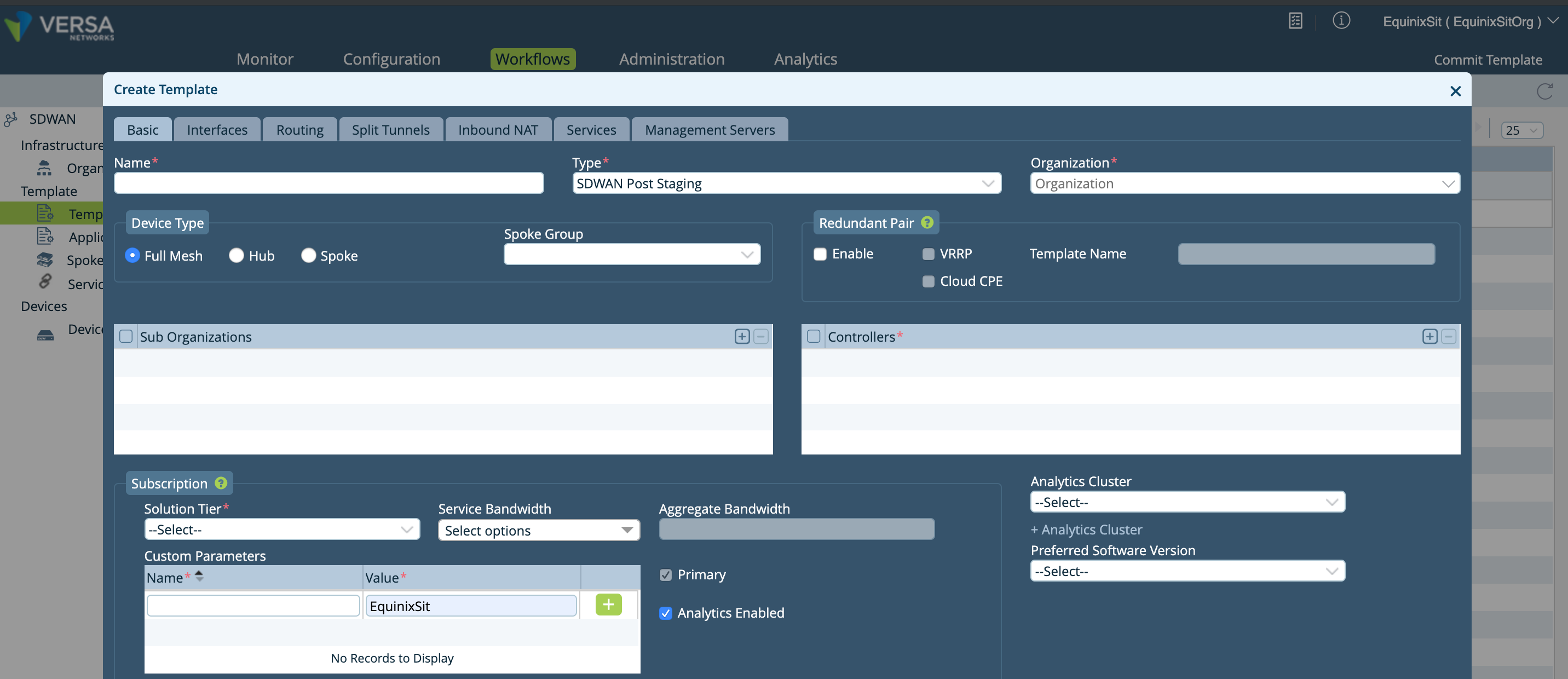

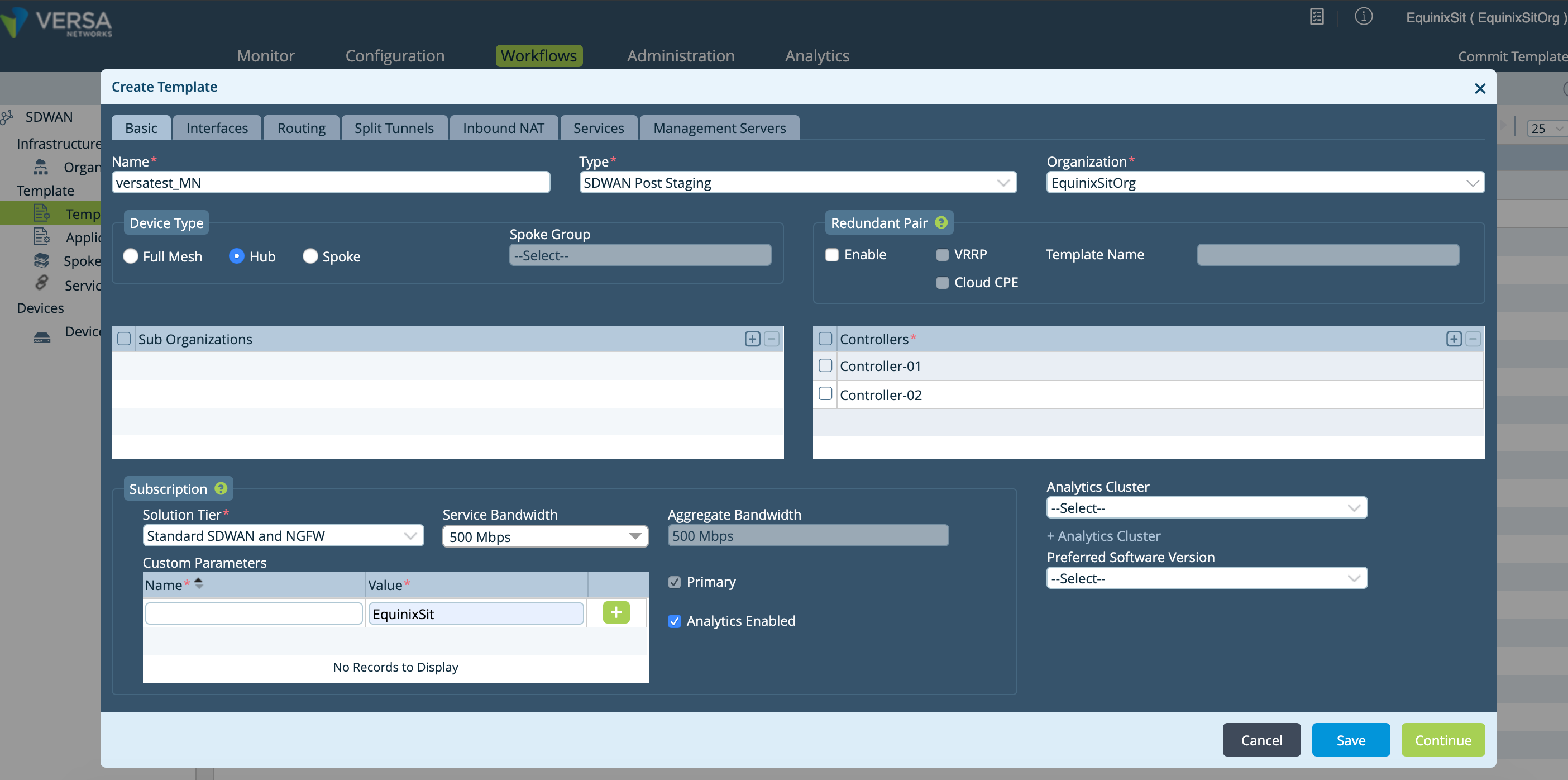

1. Donnez un nom à votre appareil.



2. Ensuite, étiquetez votre appareil.

3. Créez vos interfaces LAN, puis créez vos interfaces WAN et ajoutez l'appareil au nuage VRF (Virtual Routing and Forwarding).

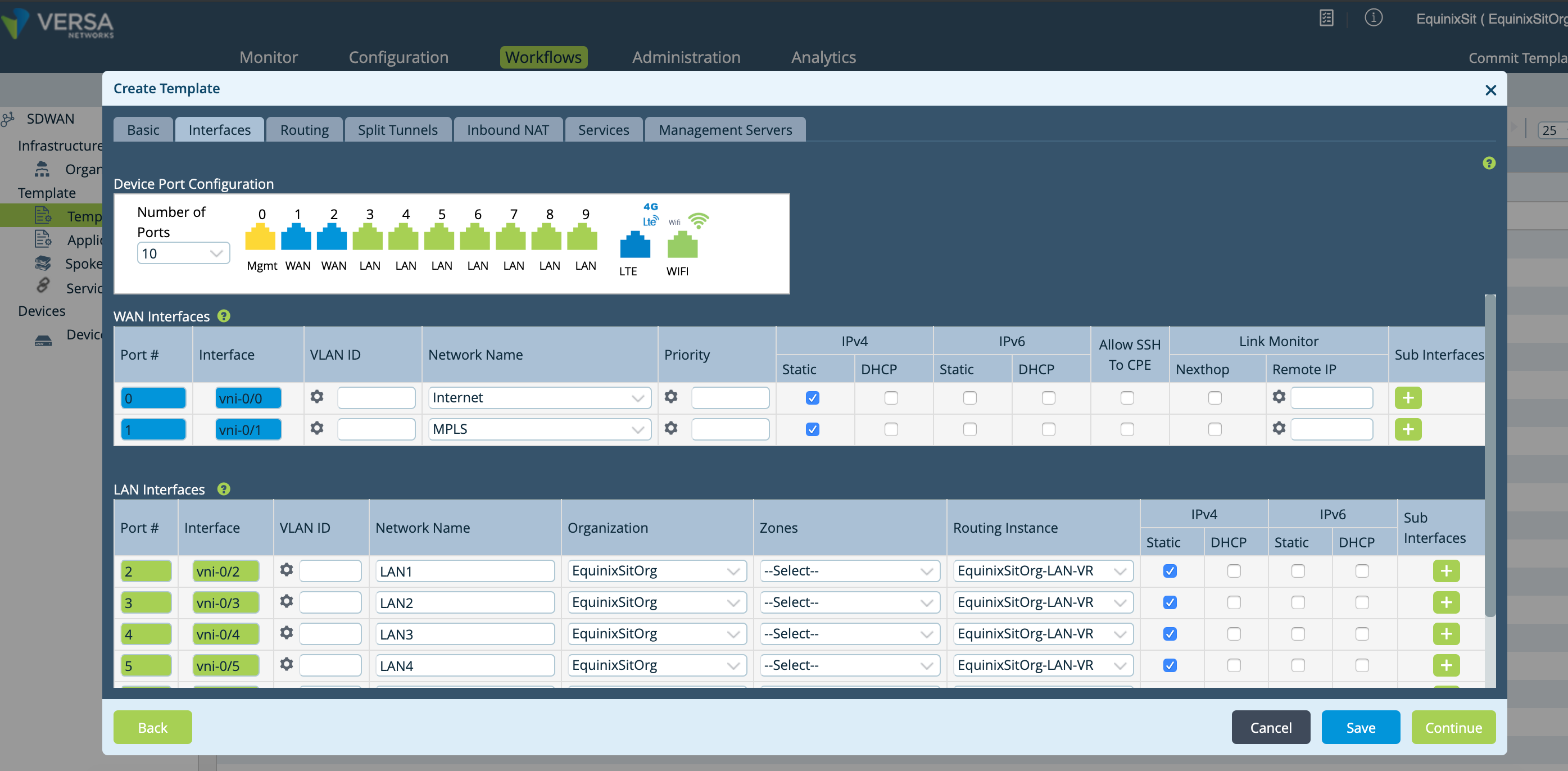

   Le tableau suivant indique où créer les interfaces LAN dans VERSA Director.

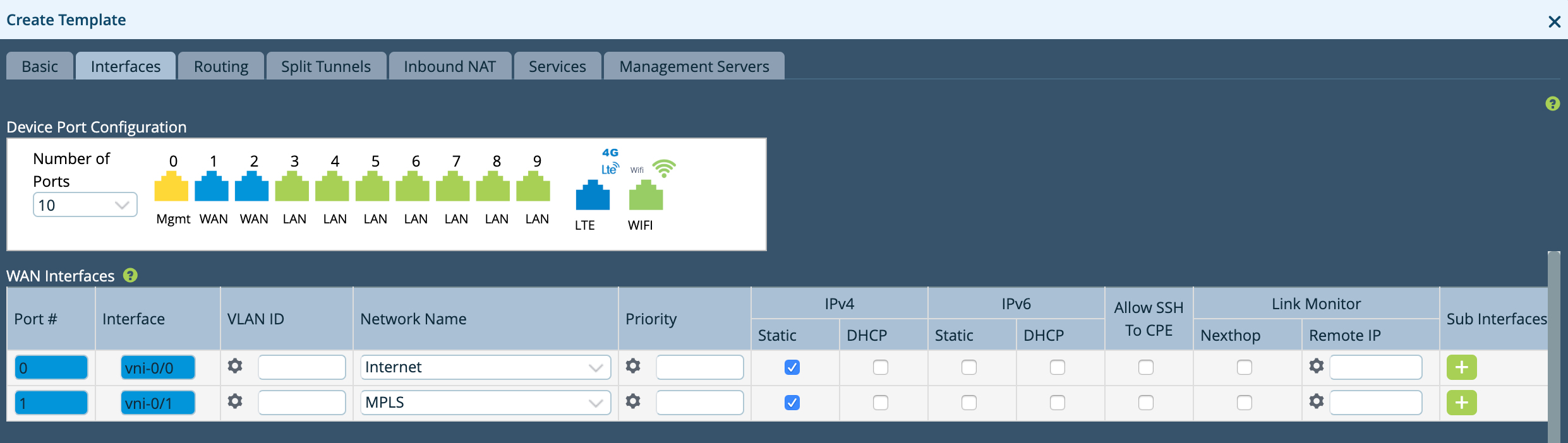

4. Créez vos interfaces WAN et ajoutez-les au nuage VRF.

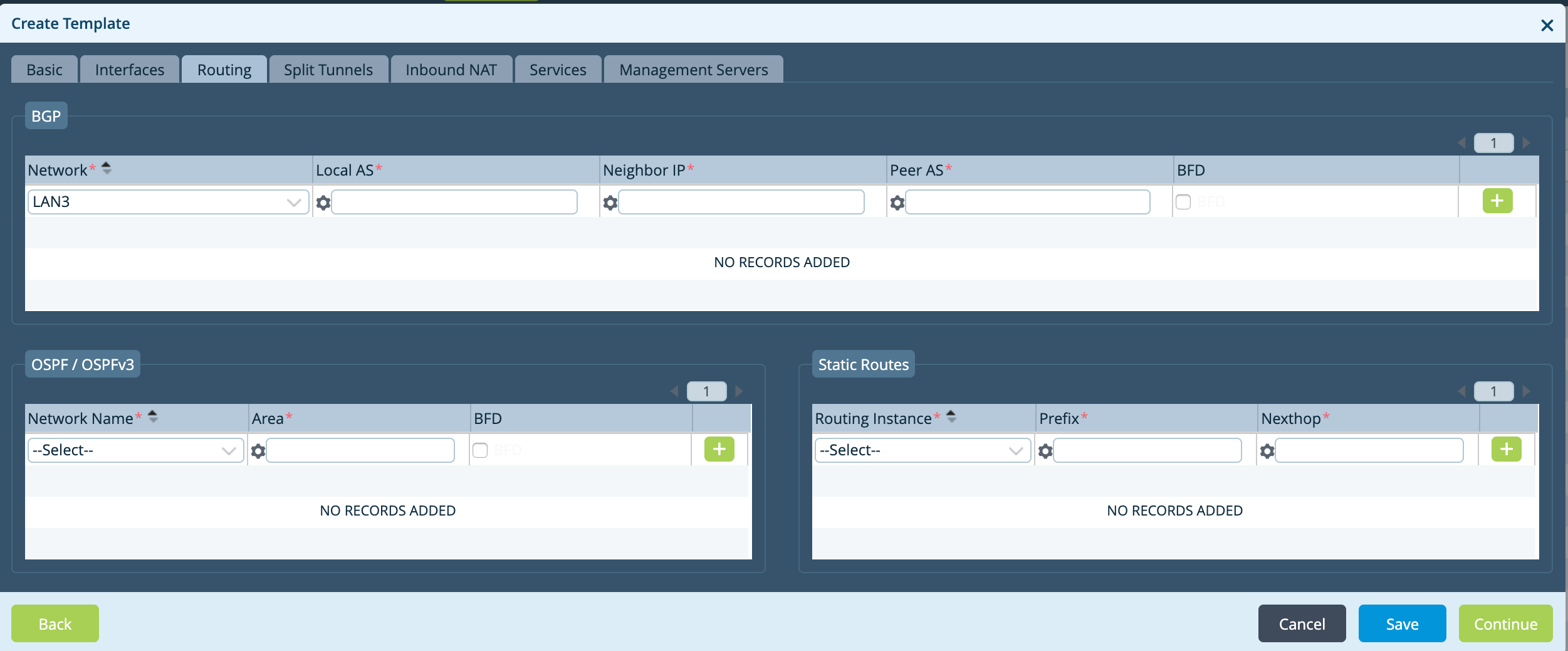

5. Créer le BGP côté LAN.

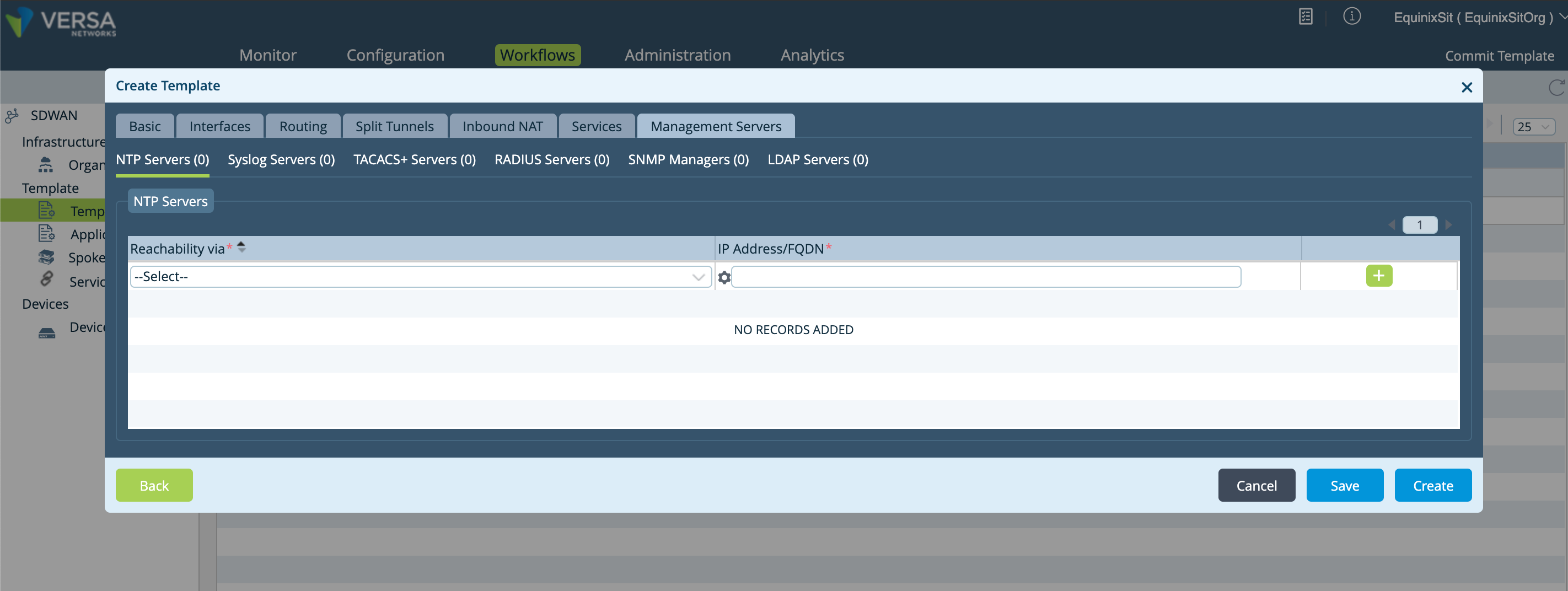

6. Créer le modèle de post-étape.

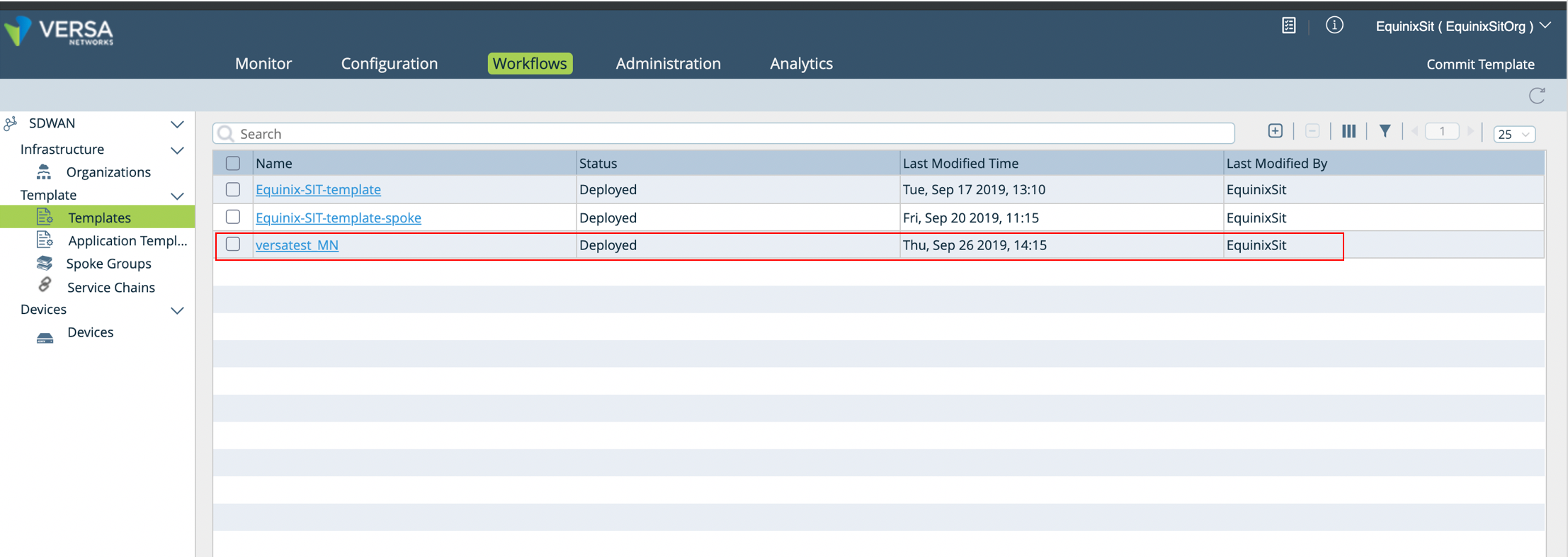

   Ce message s'affiche lors de la création du modèle.

Partie 4 : Provisionner le périphérique sur Equinix Network Edge

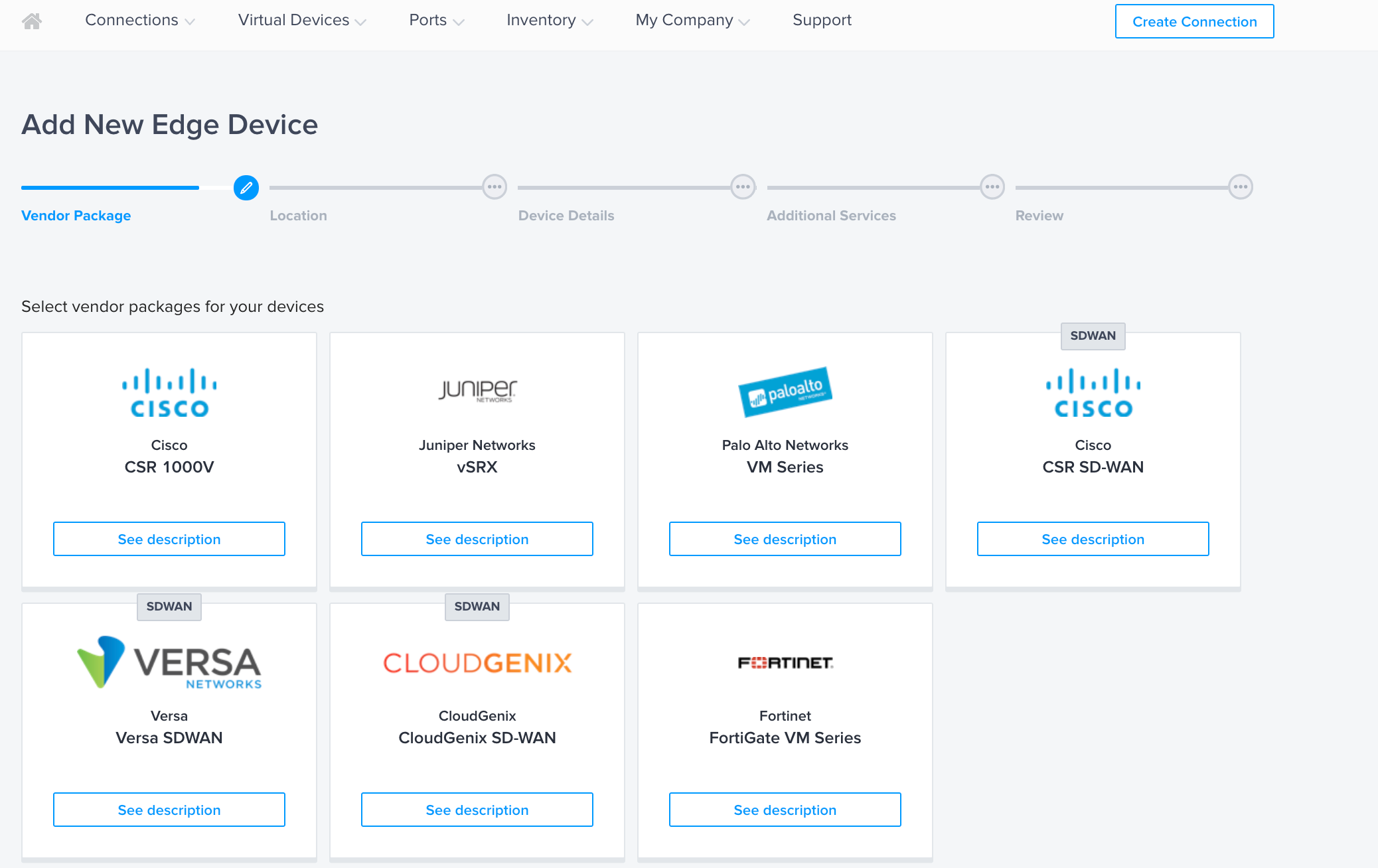

Maintenant que vous avez terminé les configurations avec VERSA Director, l'étape suivante consiste à provisionner le dispositif sur Network Edge Marketplace.

1. En fonction de la conception de votre réseau, vous pouvez sélectionner le mode de fonctionnement Haute disponibilité ou Non haute disponibilité.



   note

   Le mode HA instancie deux appareils distincts en mode actif-actif sur l'infrastructure Equinix Network Edge.

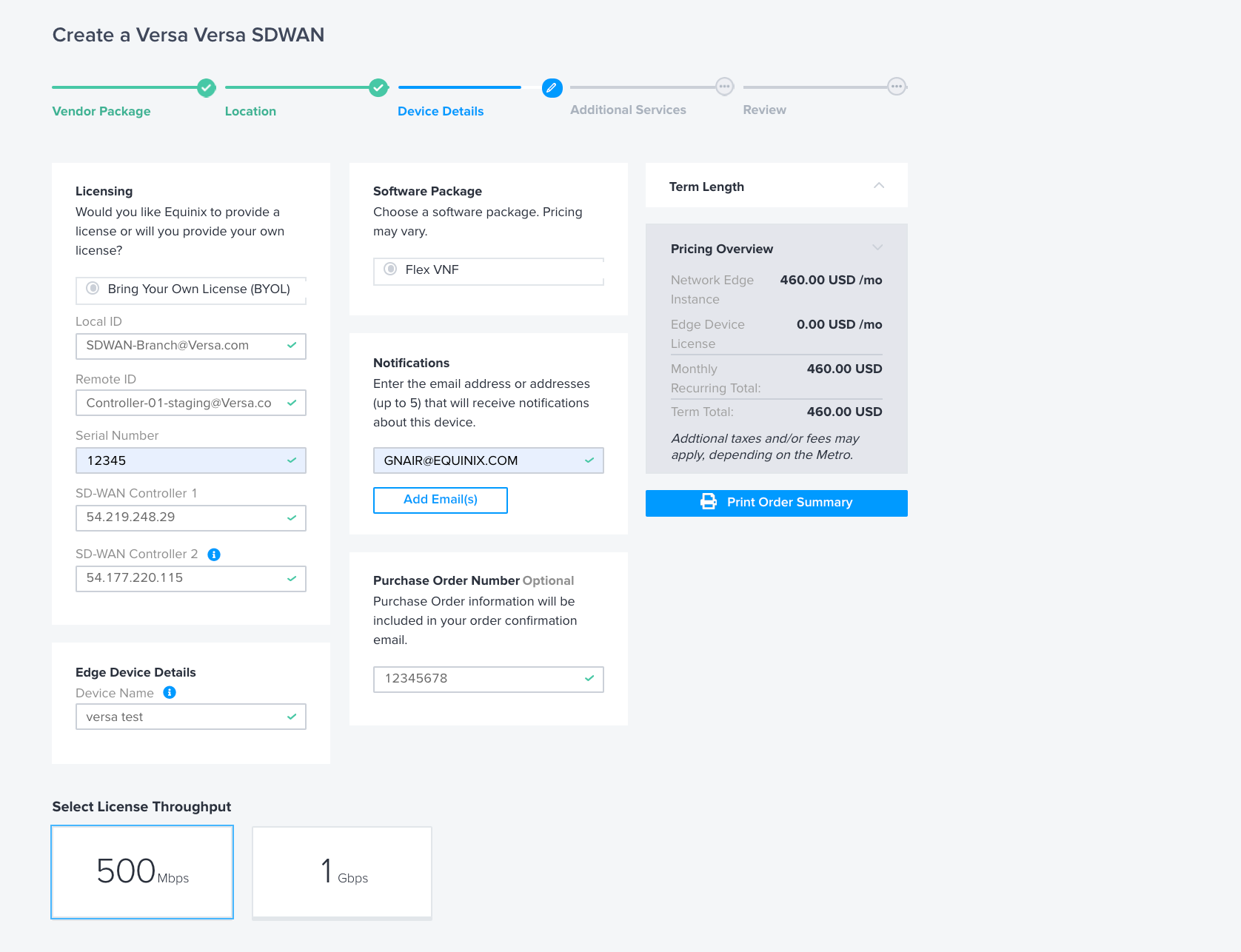

2. Saisissez les informations de pré-stationnement du VERSA Director et votre numéro de série.

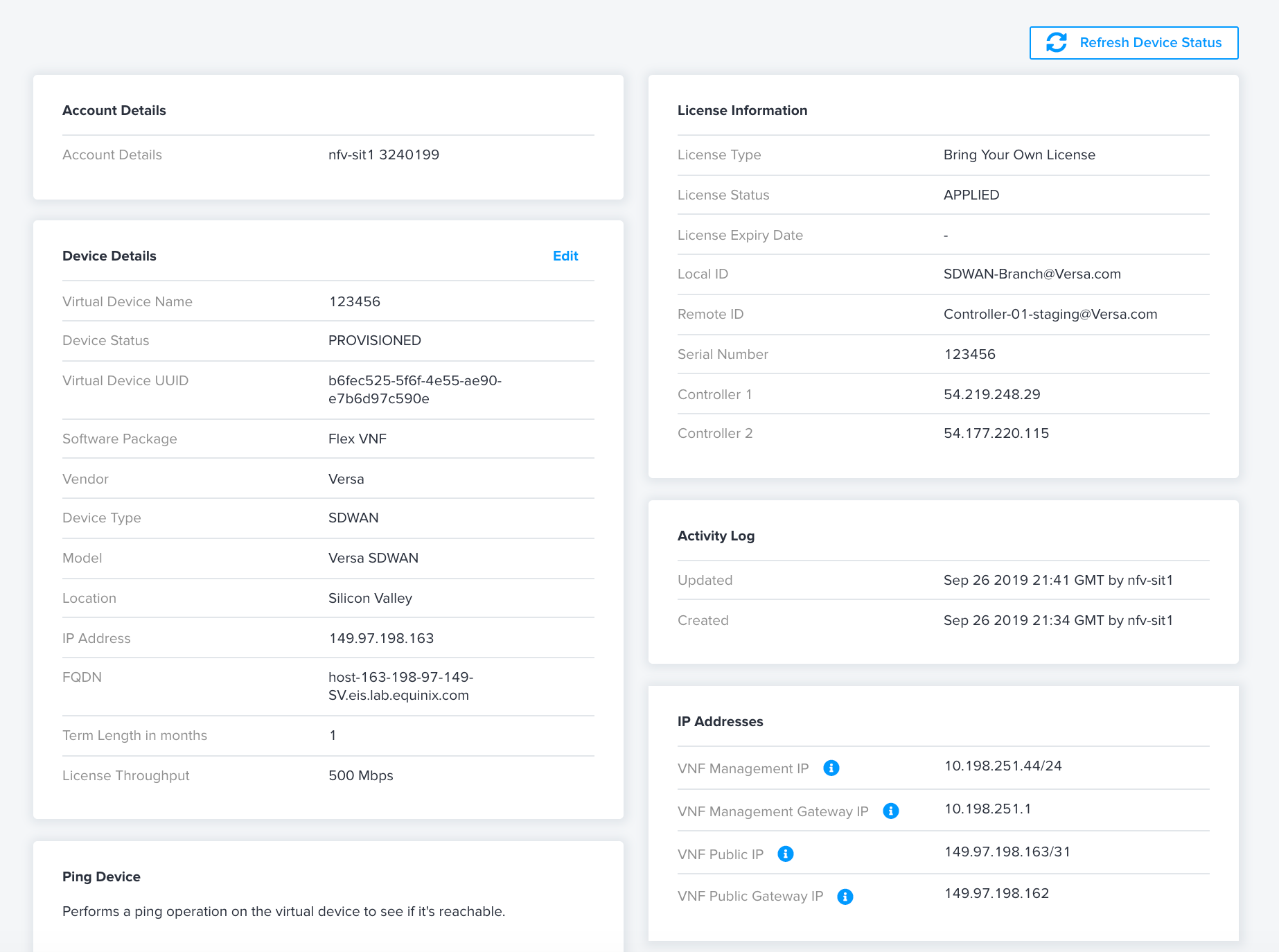

   L'appareil est maintenant approvisionné.

   note

   Rappelez-vous les adresses IP publiques attribuées.

Partie 5 : Terminez la configuration sur VERSA Director

1. Retournez au VERSA Director et terminez la configuration.

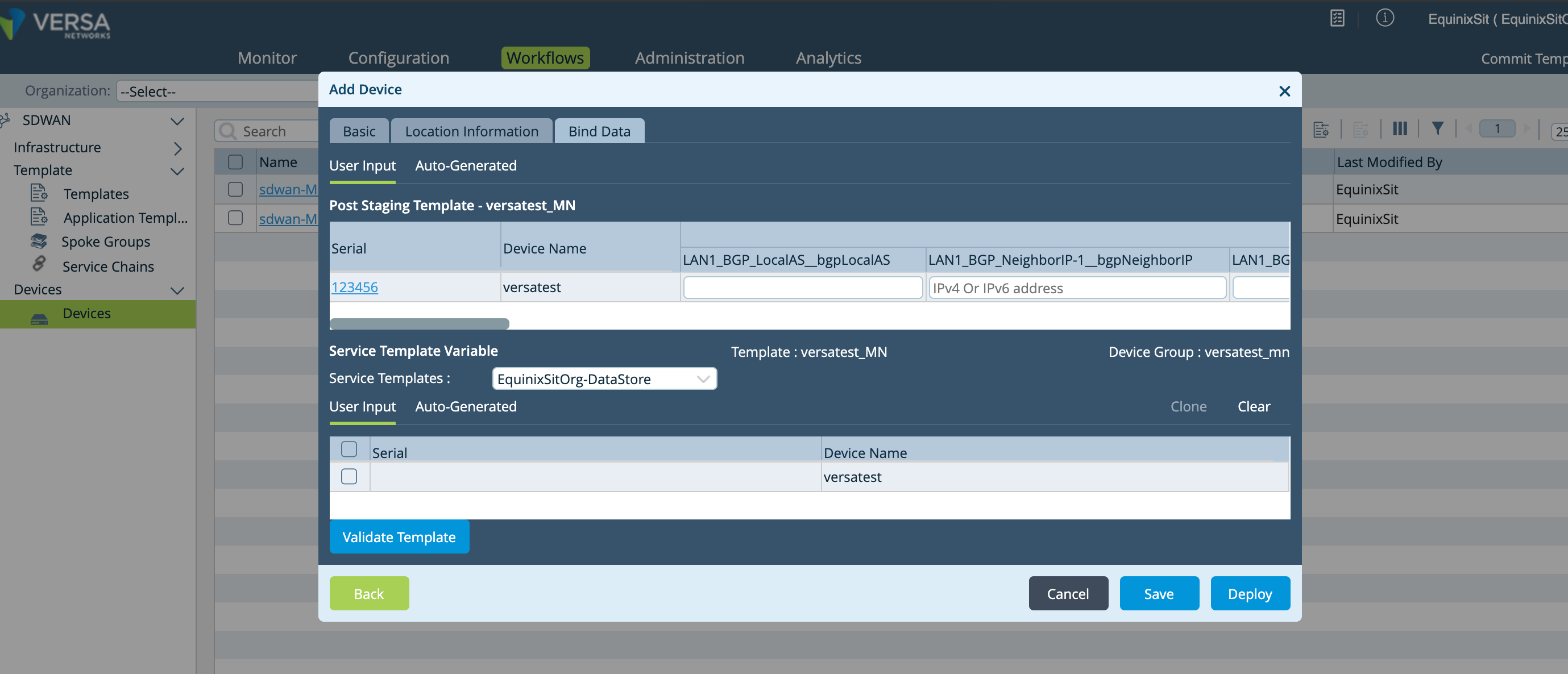

2. Suivez les étapes nécessaires pour terminer le déploiement de l'appareil dans le VERSA Director.

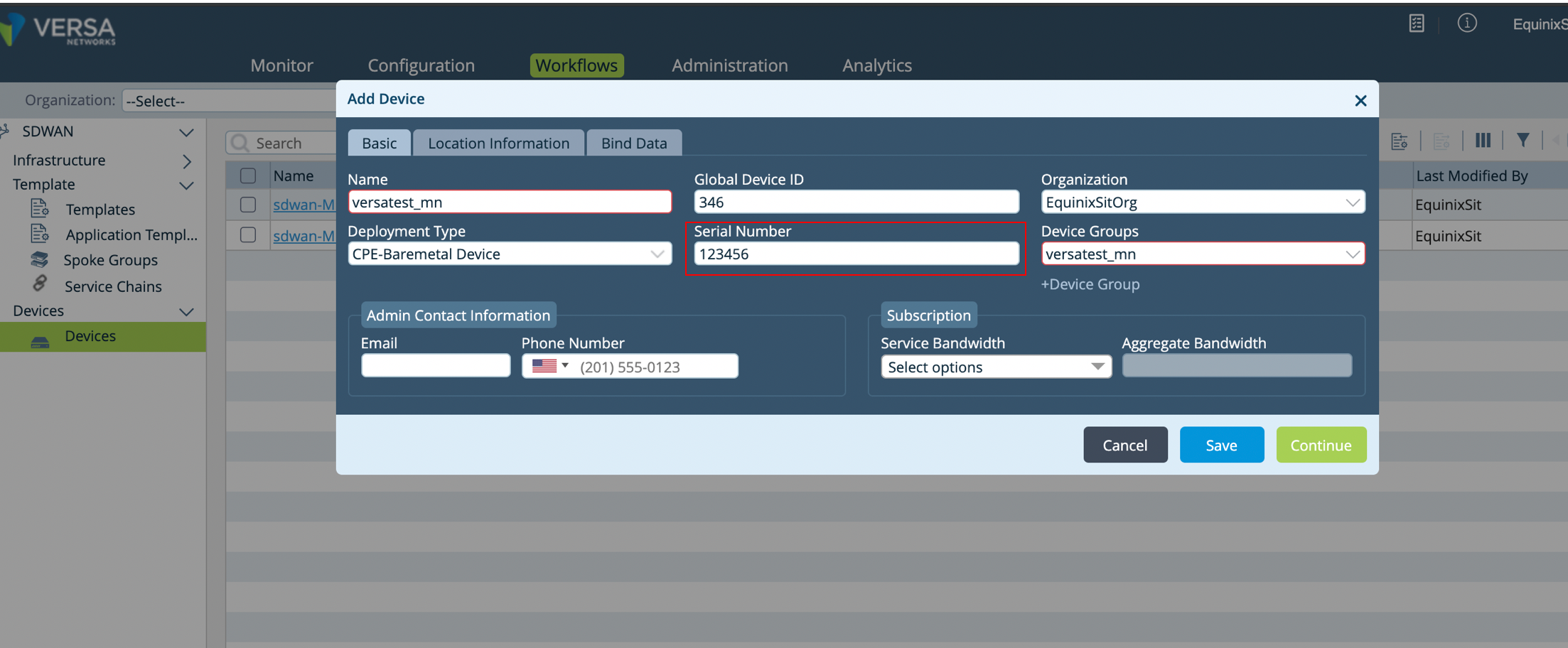

3. Saisissez le numéro de série et d'autres informations de base.



4. Saisissez les adresses IP publiques fournies par Equinix et terminez la configuration.



5. Confirmez que votre appareil est actif.
