Spécifications du Cisco Catalyst 8000V

Licences Cisco

Le tableau suivant détaille les types de licences disponibles sur Network Edge pour les VNF Cisco.

VNF Type	BYOL	Subscription
Catalyst 8000V Autonomous Mode	Yes	Yes
Catalyst 8000V SD-WAN	Yes	No

Pour le mode autonome Catalyst 8000V, les options BYOL (Bring Your Own License) et Subscription sont prises en charge. L'option BYOL nécessite une licence valide. Vous êtes responsable de l'achat et de la gestion de vos propres licences auprès de Cisco ou de leurs partenaires ou revendeurs.

Routeur Cisco Catalyst 8000V (mode autonome)

• Cisco Catalyst 8000V Edge Software Data Sheet
• Cisco DNA Software for SD-WAN and Routing Ordering Guide

	2 Cores	4 Cores	6 Cores	8 Cores	16 Cores
Memory	8 GB	8 GB	16 GB	16 GB	16 GB
Software Package (BYOL)	DNA Essentials, DNA Advantage, DNA Premier
Software Package (Subscription)	DNA Essentials, DNA Advantage
Speed Tier (BYOL)	T0, T1, T2, T3
Speed Tier (Subscription)	T2		T2 and T3
Virtual Data Interfaces Supported (Default/Max)	10 / 24
System Reserved Interfaces	GigabitEthernet 1 (Management) GigabitEthernet 2 (WAN/SSH)
Available License Type	BYOL / Subscription
Access Methods	SSH (CLI) HTTPS (Web Console)
Image Version	See Available Image Versions
Restricted CLI Commands	None
Deployment Option	Single Redundant

Configuration d'un routeur Cisco Catalyst 8000V (mode autonome) sans adresse IP

Si vous créez votre Catalyst 8000V Router (Autonomous Mode) sans adresse IP publique Equinix, la VNF est provisionnée sans adresse IP publique sur le WAN ou l'interface de gestion.

Lorsque vous entrez dans Device Details, sélectionnez l'une des options d'adresse IP suivantes :

• DHCP - protocole de gestion de réseau qui attribue automatiquement des adresses IP.
• Adresse IP statique - entrez l'adresse IP, le masque de sous-réseau et la passerelle par défaut.
• NO IP Address - aucune adresse IP ne sera attribuée.

Création d'un routeur Cisco Catalyst 8000V (mode autonome)

Lors de la création d'un routeur Cisco Catalyst 8000V (mode autonome), tenez compte des options suivantes spécifiques au périphérique.

Si vous apportez votre propre licence, les étapes suivantes de création de l'appareil s'appliquent :

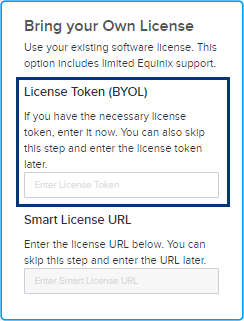

• Vous pouvez saisir votre jeton de licence au cours du processus de création de l'appareil. Une fois que vous avez saisi le jeton de licence, votre appareil virtuel sera approvisionné avec la licence basée sur le jeton fourni. Si vous ne fournissez pas d'informations sur le jeton, votre appareil virtuel sera tout de même approvisionné, mais vous devrez enregistrer manuellement votre licence auprès du serveur intelligent à l'aide de votre jeton de licence après l'approvisionnement de l'appareil virtuel.

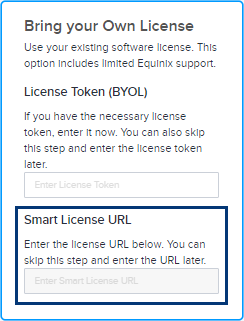

• Vous pouvez également saisir l'URL de votre Smart License. Vous devez disposer d'un compte Cisco valide pour effectuer cette opération.



  Pour obtenir un jeton Cisco Smart License :

  • Connectez-vous au Cisco Smart Software Manager (CSSM) avec les informations d'identification de votre compte Cisco.com.
  • Localisez la section Comptes virtuels > Inventaire pour créer un nouveau jeton.
  • Votre jeton nouvellement créé apparaîtra dans la liste des jetons. Cliquez sur le jeton pour en voir les détails et copier la chaîne du jeton.

  Pour enregistrer le nouveau jeton sur votre appareil, accédez à la CLI de l'appareil et entrez une commande pour enregistrer votre jeton.

  license smart register idtoken <your_token_string>

  Pour vérifier l'enregistrement de votre jeton, entrez une commande telle que :

  show license status

  Si vous rencontrez des problèmes ou si vous avez besoin d'étapes plus détaillées, consultez [Cisco DNA Center Administrator Guide] (https://www.cisco.com/c/en/us/td/docs/cloud-systems-management/network-automation-and-management/dna-center/2-2-2/admin_guide/b_cisco_dna_center_admin_guide_2_2_2/b_cisco_dna_center_admin_guide_2_2_2_chapter_0101.html) ou contactez l'assistance Cisco.

• Il vous incombe d'obtenir une assistance auprès de Cisco ou de ses partenaires. Si vous êtes abonné avec une licence d'Equinix Network Edge, vous pouvez ouvrir un dossier d'assistance auprès du centre d'assistance technique (TAC) de Cisco pour résoudre les problèmes liés au logiciel Cisco IOX-XE ou poser des questions sur la configuration de Cisco IOX-XE à partir du portail Network Edge. Voir Cisco Catalyst 8000V Subscription and Support pour plus d'informations.

Lorsque vous configurez vos Détails de l'appareil :

• Lorsque vous sélectionnez vos Ressources d'appareils, assurez-vous d'avoir déterminé avec succès le débit maximal de ces ressources. Les options de niveau de débit sont déterminées par les ressources de l'appareil.

• Sélectionnez un progiciel parmi : DNA Essentials, DNA Advantage, ou DNA Premier.

• Saisissez un Débit numérique (BYOL uniquement) ou sélectionnez un Tier de débit. Vous ne pouvez faire qu'une seule sélection. Vous ne pouvez pas saisir un Numeric Throughput et sélectionner ensuite un Throughput Tier.



  Le choix d'un mauvais débit peut entraîner un débit inférieur au débit optimal pour votre appareil. Consultez [Intitulé Spécifications de débit et d'étranglement en mode autonome (tableau 4)] (https://www.cisco.com/c/en/us/td/docs/routers/C8000V/Configuration/c8000v-installation-configuration-guide/m-available-licenses.html#Cisco_Reference.dita_53146892-9304-4e92-b8b3-ff3f05a3292b) pour plus d'informations. Le niveau 4 figurant dans le tableau n'est pas pris en charge par Network Edge.

  L'application d'un modèle ACL est une étape obligatoire du processus de création d'un dispositif. Si vous devez créer un modèle à appliquer à votre dispositif, cliquez sur Créer un modèle de liste de contrôle d'accès. Voir Configurer les contrôles d'accès sur les dispositifs virtuels pour plus d'informations.

  L'outil de téléchargement d'images dans Network Edge vous permet d'afficher et de télécharger les versions logicielles disponibles pour le Cisco Catalyst 8000V (mode autonome), puis de les télécharger sur votre appareil afin de le mettre à niveau ou de le rétrograder. Cet outil est destiné aux appareils d'abonnement dont les images sont certifiées par Equinix.

1. Connectez-vous au [Equinix Customer Portal] (https://portal.equinix.com/ne/new-virtual-device) et accédez à Network Edge.

2. Dans le menu Network Edge, sélectionnez Virtual Device Inventory. Assurez-vous de basculer vers le nom/ID de projet prévu avant de continuer.

3. Localisez le périphérique Cisco Catalyst 8000 et cliquez sur son nom pour afficher la page Virtual Device Details (Détails du périphérique virtuel).

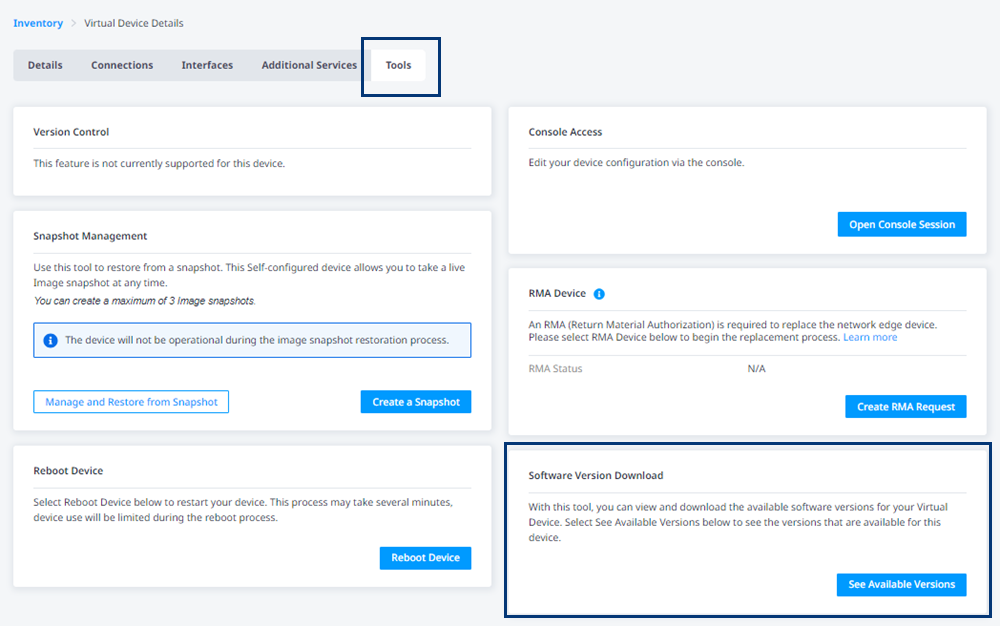

4. Cliquez sur Tools.

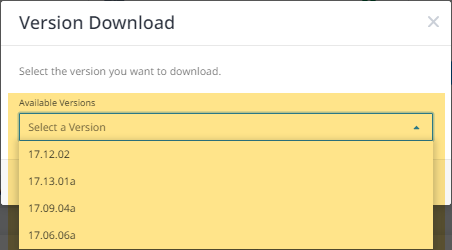

5. Dans la carte Software Version Download, cliquez sur See Available Versions.



6. Dans le menu déroulant Available Versions, sélectionnez la version que vous souhaitez télécharger.



7. Cliquez sur Start Version Download.

8. Lorsque l'invite de téléchargement s'affiche, enregistrez le fichier à l'emplacement de votre choix.

Routeur Cisco Catalyst 8000V (mode contrôleur)

	2 Cores	4 Cores	6 Cores	8 Cores	16 Cores
Memory	8 GB	8 GB	16 GB	16 GB	16 GB
Software Package	DNA Essentials DNA Advantage DNA Premier
Virtual Data Interfaces Supported (Default/Max)	10 / 24
System Reserved Interfaces	GigabitEthernet 1 (Management) GigabitEthernet 2 (WAN/SSH)
Available License Type	BYOL
Access Methods	HTTPS (Web Console)vManage
Image Version	See Available Image Versions
Restricted CLI Commands	None
Deployment Option	Single Redundant

Création d'un routeur Cisco Catalyst 8000V (mode contrôleur)

Les conditions préalables au déploiement du Cisco Catalyst 8000V en mode contrôleur SD-WAN sont les suivantes :

1. Identifiants de connexion à Cisco.com.
2. Les licences DNA appropriées pour approvisionner et exploiter l'appareil Catalyst 8000V à partir de Cisco.com. Cette licence est installée dans vManage, et non dans Equinix Fabric.
3. Votre logiciel Cisco vManage (contrôleur) doit être en cours d'exécution et opérationnel (non géré par Equinix).

Vous devrez générer un fichier de configuration Bootstrap.

1. Connectez-vous au contrôleur Cisco vManage SD-WAN.

2. Localisez le périphérique SD-WAN dans le contrôleur.

3. Dans le menu Cisco vManage, sélectionnez Configuration > Devices.

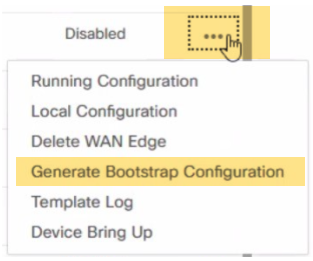

4. Sélectionnez le SD-WAN C8000V logique que vous utilisez pour votre nouveau dispositif Network Edge et cliquez sur et sélectionnez Generate Bootstrap Configuration.



   note

   Un numéro de châssis pour votre C8000V est créé en synchronisant votre Smart Account sur SD-WAN Manager après le dépôt de votre licence sur votre Smart Account. Sélectionnez n'importe quel numéro de châssis inutilisé pour générer le fichier de démarrage. Il est important de suivre l'étape 4 ci-dessus avant de créer un profil.

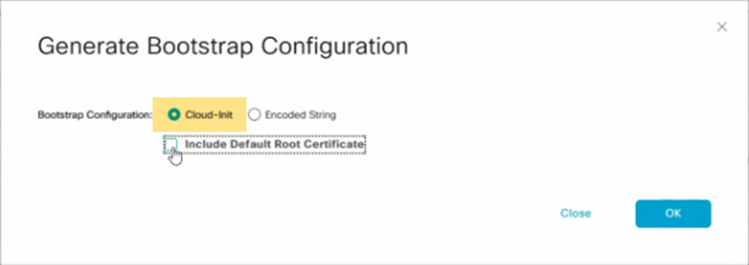

5. Dans la boîte Generate Bootstrap Configuration, sélectionnez Cloud-Init et cliquez sur OK. La sélection de l'option Inclure le certificat racine par défaut est facultative.



   La boîte Generate Bootstrap Configuration affiche la configuration de démarrage, y compris le jeton OTP pour la licence, l'adresse vBond, l'UUID et les informations sur l'organisation.

6. Cliquez sur Download dans la boîte Generate Bootstrap Configuration pour enregistrer une copie de la configuration bootstrap.

7. Validez le contenu de votre fichier d'amorçage pour vous assurer qu'aucune information supplémentaire n'est incluse. L'exemple ci-dessous montre le format valide et les attributs autorisés dans le fichier cloud-init à télécharger dans le flux de travail de création de l'appareil C8000V.



   note

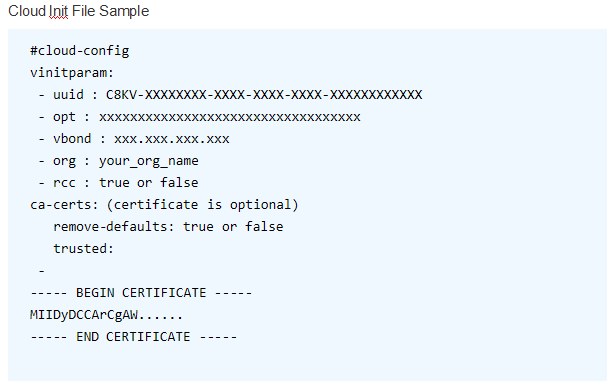

   Voici un exemple de fichier Cloud Init. Utilisez le fichier téléchargé depuis vManage et ne le modifiez pas. Pour obtenir la documentation la plus récente sur la génération d'amorçage, consultez [Bootstrap Process for Cisco SD-WAN Cloud-Hosted Devices] (https://www.cisco.com/c/en/us/td/docs/routers/sdwan/configuration/sdwan-xe-gs-book/install-upgrade-17-2-later.html#bootstrap-process-sd-wan-cloud-hosted-devices).

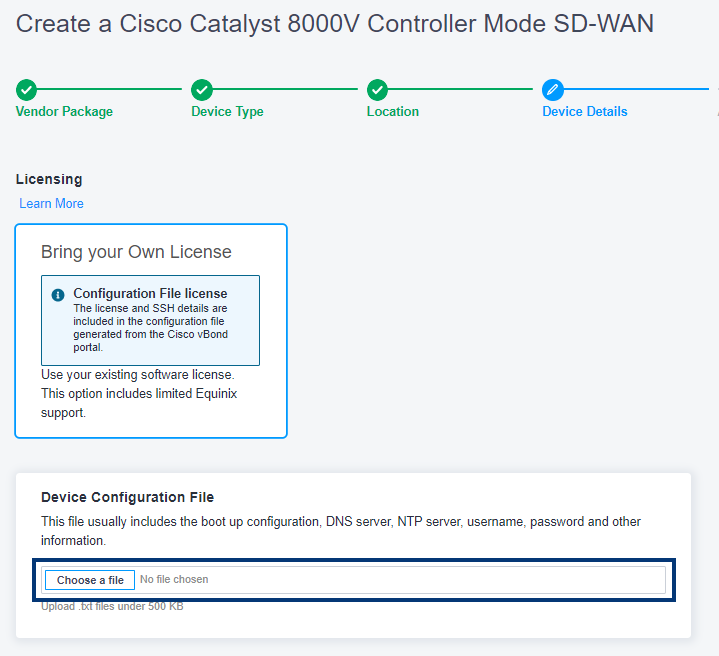

8. En spécifiant les détails de votre appareil, vous téléchargerez le fichier de configuration de l'appareil.



Activer le mode FIPS (Federal Information Processing Standards) sur Cisco Catalyst 8000V

Par défaut, le mode FIPS n'est pas activé sur les appareils Cisco Catalyst 8000V. Vous devrez donc l'activer manuellement.

Pour activer le mode FIPS sur le Catalyst 8000V :

1. Configurez platform ipse fips-mode.

   C8000V#conf t
   >
   Enter configuration commands, one per line.  End with CNTL/Z.
   C8000V-FIPS(config)#platform ipsec fips-mode
   Enable FIPS mode will take effect after reboot!

2. Sauvegarder les configurations.

   C8000V#copy running-config startup-config
   >
   Destination filename [startup-config]?
   Building configuration...
   [OK]

3. Rechargez le routeur.

   C8000V#reload
   >
   Proceed with reload? [confirm]

4. Vérifiez que le mode FIPS est activé après la mise en ligne du routeur.

   C8000V-#show running-config | inc fips
   >
   platform ipsec fips-mode

Pour plus d'informations, consultez [la documentation de Cisco] (https://www.cisco.com/c/en/us/td/docs/iosxr/cisco8000/security/78x/b-system-security-cg-cisco8000-78x/configuring-fips-mode.html).

Abonnement et support Cisco Catalyst 8000V

Une option d'abonnement à une licence pour le mode autonome de Cisco Catalyst 8000V est désormais disponible sur le portail Network Edge d'Equinix. Pour la prise en charge des VNF Cisco, reportez-vous au tableau suivant pour comprendre quand créer un cas d'assistance directement avec Cisco.

License Type	Equinix	Cisco
Subscription Through Equinix	For license subscription through Equinix, open Equinix support tickets for issues related to licensing such as license registration.	Open a Cisco TAC case through the Network Edge portal (see the Sections below) for IOX-XE related issues or configuration related questions. Work directly with Cisco TAC without Equinix engagement.
BYOL	No support from Equinix for license related issues.	You are responsible for obtaining Cisco support from Cisco or Cisco partners. Contact a Cisco sales representative or partner to purchase a license and support contract.

Pour l'une ou l'autre licence, vous pouvez ouvrir des tickets d'assistance Equinix pour les problèmes liés à l'infrastructure Network Edge, notamment le fonctionnement des VNF, les problèmes de connectivité et les problèmes de service Network Edge.

info

L'option de licence d'abonnement au mode autonome du Catalyst 8000V vous permet de résoudre les problèmes de logiciel ou de configuration du Cisco 8000V directement avec le centre d'assistance technique de Cisco (TAC). Pour ce faire, un dossier d'assistance Cisco TAC peut être soumis à partir du portail Network Edge, et il est acheminé directement vers le Cisco TAC. S'il est établi qu'il s'agit d'un problème lié à l'infrastructure d'Equinix Network Edge, Equinix procédera au dépannage. L'assistance Equinix ne s'occupera pas des problèmes de logiciel ou de configuration du Cisco 8000V, ni du dépannage.

Obtenir un jeton de licence Cisco Smart

Cette rubrique présente les étapes à suivre pour acquérir un jeton Cisco Smart License pour votre appareil Cisco Catalyst Catalyst 8000V Network Edge (BYOL).

Pour obtenir un jeton Cisco Smart License, suivez les instructions de la [documentation Cisco] (https://www.cisco.com/c/en/us/support/docs/licensing/common-licensing-issues/how-to/device-management/lic220943-how-can-i-create-a-token-to-register-my.html).

Pour enregistrer le nouveau jeton sur votre appareil, accédez à la CLI de l'appareil et entrez une commande pour enregistrer votre jeton.

Exemple de commande d'enregistrement de jeton :

license smart register idtoken <your_token_string>

Dans l'exemple ci-dessus, vous remplaceriez <your_token_string> par la nouvelle chaîne de jetons.

Exemple de commande de vérification du jeton :

show license status

Si vous rencontrez des problèmes ou si vous avez besoin d'étapes plus détaillées, consultez [Cisco DNA Center Administrator Guide] (https://www.cisco.com/c/en/us/support/cloud-systems-management/dna-center/products-maintenance-guides-list.html) ou contactez l'assistance Cisco.

Ouvrir un dossier Cisco TAC pour la licence d'abonnement Catalyst 8000V sur Network Edge

Pour ouvrir un dossier auprès de Cisco TAC pour votre licence d'abonnement au mode autonome du Catalyst 8000V :

1. Cliquez sur l'icône d'assistance dans le coin supérieur droit de Network Edge.

2. Cliquez sur Ouvrir un dossier d'assistance.

3. Dans le menu déroulant Select a Product or Service, sélectionnez Network Edge et cliquez sur Virtual Device.

4. Cliquez sur Existing Device.

5. Saisissez l'UUID de votre appareil virtuel ou sélectionnez votre appareil virtuel Cisco C8000V existant avec l'option d'abonnement.

6. Dans le menu déroulant Case Type, sélectionnez Open Cisco TAC Case pour résoudre le problème directement avec Cisco.

7. Une invite s'affiche pour vous rediriger vers la page Device Details pour le C8000V afin de fournir des informations supplémentaires. Cliquez sur Oui, continuez. Une notification s'affiche lorsqu'une demande est soumise avec succès.



8. Dans la page Device Details, entrez les informations demandées dans la case Cisco TAC Case.



9. Cliquez sur Request Cisco TAC Case.

   info

   Assurez-vous que vous ouvrez un dossier Cisco TAC pour un problème de logiciel Cisco 8000V IOX-XE OU une question de configuration. Vous travaillerez directement avec le Cisco TAC sans l'engagement d'Equinix.

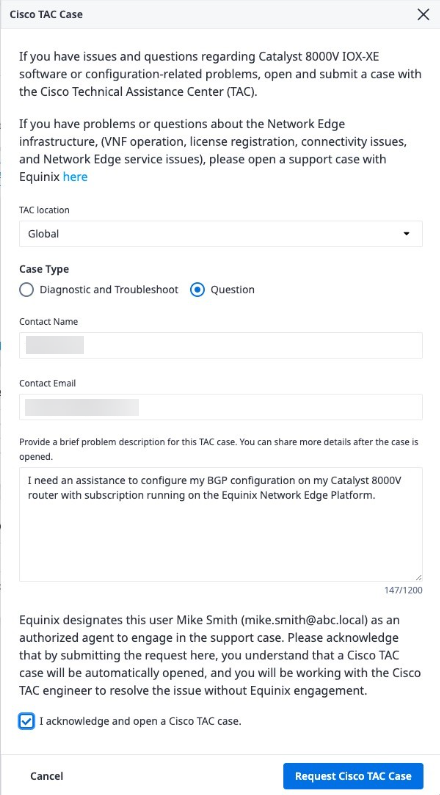

   Vous pouvez également ouvrir le flux de travail du cas Cisco TAC en cliquant sur Open Cisco TAC Case à partir de la page Device Details.

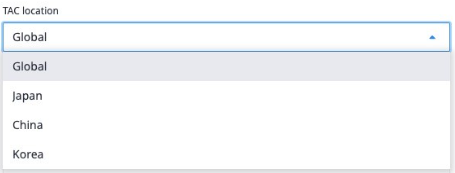

10. Sélectionnez d'abord l'emplacement du TAC. Utilisez Global TAC sauf si vous êtes au Japon, en Corée ou en Chine et que vous avez besoin d'obtenir une assistance du TAC local dans une langue spécifique. Le dossier TAC sera ouvert dans l'emplacement TAC sélectionné.



11. Pour Case Type :

    • Sélectionnez Diagnostic and Troubleshoot si vous rencontrez un problème avec le logiciel Cisco IOX-XE et que vous avez besoin d'un dépannage avec Cisco TAC.
    • Sélectionnez Question si vous avez besoin d'aide pour des questions de configuration du Cisco 8000V IOX-XE.

12. Saisissez votre nom de contact **** qui sera utilisé pour ouvrir un dossier avec Cisco TAC.

13. Saisissez votre adresse électronique de contact. Il s'agit de l'adresse électronique principale utilisée pour communiquer avec le Cisco TAC.

14. Fournissez une brève description du problème pour ce cas TAC. Vous pouvez fournir plus de détails après l'ouverture du cas.

15. Sélectionnez Je reconnais et j'ouvre un dossier Cisco TAC.

16. Cliquez sur Request Cisco TAC Case pour lancer le processus de cas TAC. Vous recevrez un e-mail pour confirmer la demande. Le cas Cisco TAC sera ouvert et vous travaillerez avec les ingénieurs Cisco TAC.
