Apportez votre propre connexion - Port Fabric distant

Le port Fabric distant Bring Your Own Connection (BYOC) permet aux clients Network Edge d'étendre physiquement leur réseau local ou étendu dans un centre de données IBX d'Equinix et de se connecter à leurs fonctions réseau virtuelles (VNF) Network Edge.

La possibilité pour un client Network Edge d'exploiter les services existants des fournisseurs de services réseau (MPLS), les services Ethernet (EVPL, EPL, MPLE), les services d'ondes optiques (OWS) et l'accès Internet dédié (DIA)) offre d'autres moyens d'accéder à Network Edge. L'extension de l'entreprise à la périphérie du réseau avec BYOC en utilisant MPLS, EVPL/EPL, OWS et DIA augmente la performance des applications et renforce la sécurité.

Les clients Network Edge utilisent le flux de travail BYOC dans le portail client d'Equinix pour lancer la commande BYOC. La commande est traitée et acheminée vers les équipes Equinix respectives afin d'effectuer les tâches requises pour activer une connexion virtuelle Network Edge construite vers le port BYOC.

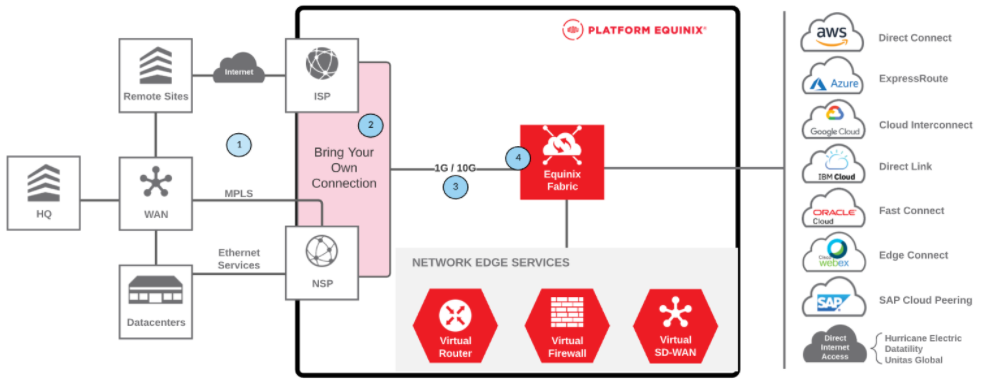

Architecture

Composants

1. Fournisseur de services de réseau

   • Services Ethernet de la couche 2 / MPLS de la couche 2.5 / Internet de la couche 3
   • Service NSP fourni en tant que service étiqueté ou non étiqueté (802.1q ou 802.1ad)
   • Transfert - SMF

2. Installations des fournisseurs de services de réseau

   • Lettre d'autorisation (LOA) / Channel Facility Assignment (CFA)
   • Emplacement de l'appareil d'arrimage du PSN
   • Déploiement par le PS d'un dispositif d'interface réseau (NID) - Démarcation du PS

3. Equinix Cross Connects physiques

   • Le technicien IBX d'Equinix prolonge le circuit physique à partir du panneau de raccordement NSP
   • 1G / 10G
   • Circuit dédié

4. Network Edge Remote Fabric Port

   • Terminaison physique du circuit de connexion croisée vers un port dédié de la Fabric Equinix.
   • Connexion virtuelle désignée du PSN associée aux services VNF de l'extrémité du réseau.
   • Connexion virtuelle extensible au maximum du port physique

Recommandations

Une fois la décision prise de passer une commande de BYOC - Remote Fabric Port, les clients doivent

1. Engager leurs fournisseurs de services nationaux respectifs pour lancer le processus de commande du circuit à livrer au centre de données IBX d'Equinix.
2. Lancez la commande BYOC sur le portail Equinix Network Edge.

Le portail Network Edge est l'interface graphique d'administration du client. Les flux de travail automatisés lancent la commande BYOC depuis l'origine jusqu'au Turn-Up Call (TUC). Le TUC est la dernière étape du processus BYOC avant l'achèvement. Le personnel d'Equinix, le contact NSP du client et le client participent à un appel programmé pour s'assurer que le service BYOC fonctionne correctement aux niveaux L1 - L3.

Pour garantir une installation rapide, il est vivement recommandé aux clients de travailler avec leurs fournisseurs d'accès Internet respectifs pour confirmer les informations suivantes avant de soumettre une commande BYOC :

• Obtenir la ou les adresses physiques où les installations des PSN résident dans un centre de données Equinix IBX donné.
• Obtenez la lettre d'intention fournie par le NSP (sur papier à en-tête du NSP). La lettre d'intention autorise Equinix à effectuer les travaux et contient des informations spécifiques sur l'arrimage (CFA). Des informations incorrectes peuvent retarder considérablement l'installation en fonction du processus du PSN.
• Tout circuit NSP peut être commandé comme "tagged" ou "untagged". Il faut s'en assurer auprès du fournisseur de services nationaux, car un approvisionnement incorrect peut nécessiter une nouvelle commande de circuits du fournisseur de services nationaux.
• Comprendre le délai de livraison du circuit par le NSP. Cette installation diffère selon les NSP et les régions et n'est pas spécifique à Equinix.
• Travailler avec le responsable de la réussite des clients d'Equinix désigné pour l'assistance et les questions tout au long du processus BYOC.

Considérations sur la diversité

Lorsque l'on utilise le BYOC - Remote Fabric Port, il est important de comprendre les exigences de diversité relatives aux circuits dans un Equinix IBX. Les considérations de diversité peuvent aller de la diversité des circuits physiques avec un seul NSP à la diversité des transporteurs NSP, en passant par la diversité des transports (Internet - MPLS).

Examinez si la conception de l'architecture peut permettre de tirer parti d'un NSP/ISP qui est déjà sur la Fabric Equinix. Si c'est le cas, le temps de mise en œuvre et d'activation est considérablement réduit puisqu'il n'est pas nécessaire d'installer des circuits physiques.
