Options de redondance géographique pour Network Edge

Ce document traite des considérations de conception pour toute personne intéressée par les solutions géo-redondantes sur Network Edge. Nous allons passer en revue quelques cas d'utilisation en commençant par un exemple simple et en superposant progressivement davantage d'options. Il n'existe pas de solution universelle qui convienne à tous ; vous devrez prendre les décisions qui correspondent le mieux à vos besoins.

Routage de nuage à nuage​

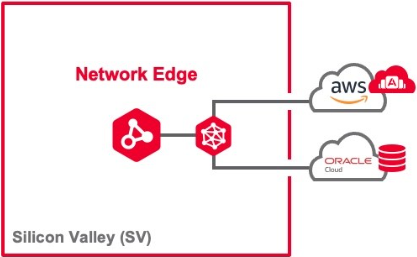

Dans ce cas d'utilisation courant de Network Edge, les appareils Network Edge assurent simplement le routage entre deux fournisseurs de services cloud (CSP).

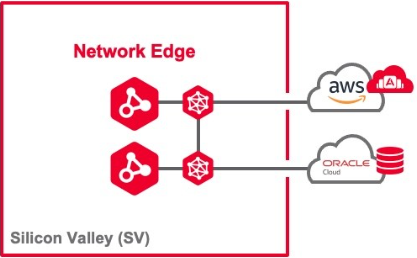

Vous avez la possibilité d’ajouter une résilience locale en ajoutant un autre routeur Network Edge et des connexions redondantes aux CSP dans la même zone métropolitaine. La redondance locale protège contre une défaillance matérielle locale, car les dispositifs redondants sont placés dans des plans de calcul différents. Vous avez également la possibilité de créer des circuits virtuels redondants à partir des dispositifs Network Edge redondants vers les CSP en fonction de leur tolérance au risque.

Cependant, les VNF et les connexions localement redondantes ne protègent pas contre une panne qui affecte tous les appareils locaux, comme un incendie qui pourrait retirer des appareils pendant une période prolongée, ou même une mise à niveau de l'infrastructure. Pour ce niveau de résilience, la géo-redondance doit être envisagée. En s'appuyant sur le cas d'utilisation ci-dessus, un routeur Network Edge supplémentaire est déployé dans une autre zone métropolitaine ne. En règle générale, ce nouvel appareil se trouve dans la même région, mais ce n’est pas une exigence car Equinix Fabric permet la connectivité entre les métros du monde entier.

La redondance locale combinée à la géo-redondance offre une protection maximale contre les défaillances matérielles locales dans un métro et contre les problèmes (incendie, catastrophe naturelle, etc.) qui affectent tous les appareils dans le métro.

On-Ramp Cloud avec le routage Cloud-to-Cloud​

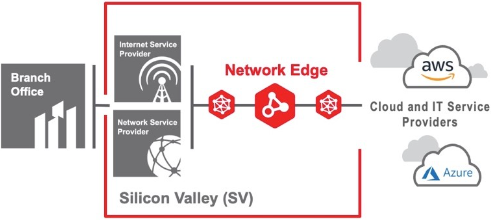

Dans ce cas d'utilisation, le trafic SD-WAN en provenance des succursales est agrégé et intégré aux clouds. Comme dans le cas d'utilisation précédent, il fournit également un routage cloud-to-cloud.

Les clients déploient généralement des rampes d'agrégation SD-WAN sur plusieurs sites afin d'améliorer l'expérience de l'utilisateur en réduisant la latence tout en évitant d'avoir à transporter le trafic sur de longues distances.

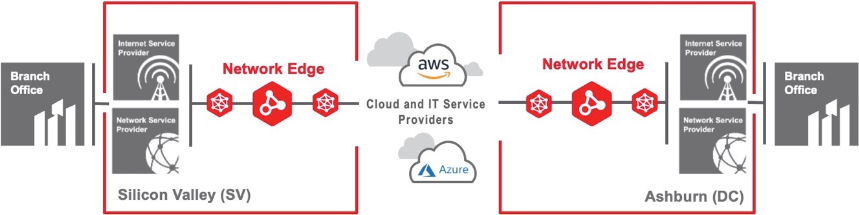

En plus d'offrir une meilleure expérience utilisateur, cette architecture peut également prévoir une géo-redondance : en cas de panne affectant l'ensemble du déploiement de la Silicon Valley, le trafic SD-WAN sera réacheminé vers Ashburn. Le trafic multicloud peut toujours avoir lieu via la zone métropolitaine disponible.

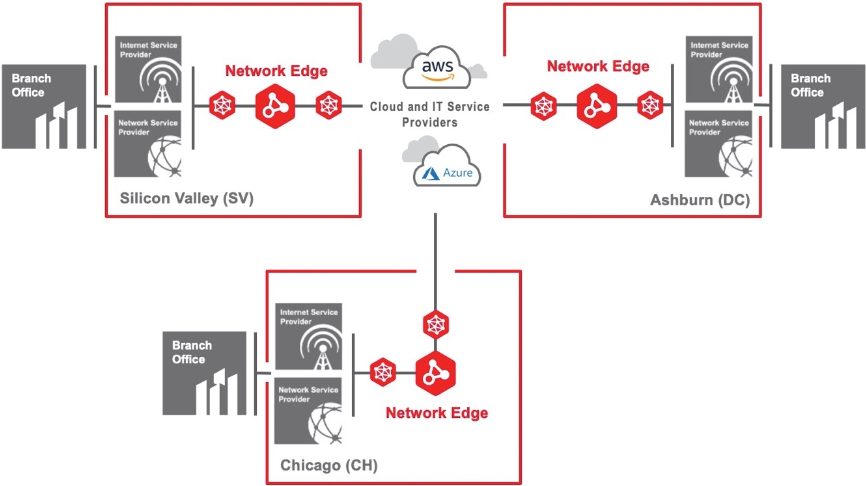

Si vous souhaitez une géo-redondance et ne disposez que d'une seule zone métropolitaine opérationnelle (ou si vous avez deux métros ou plus et souhaitez ajouter une nouvelle zone métropolitaine), une option consiste à dupliquer la zone métropolitaine existante. Dans cet exemple, un nouveau site est ajouté à Chicago.

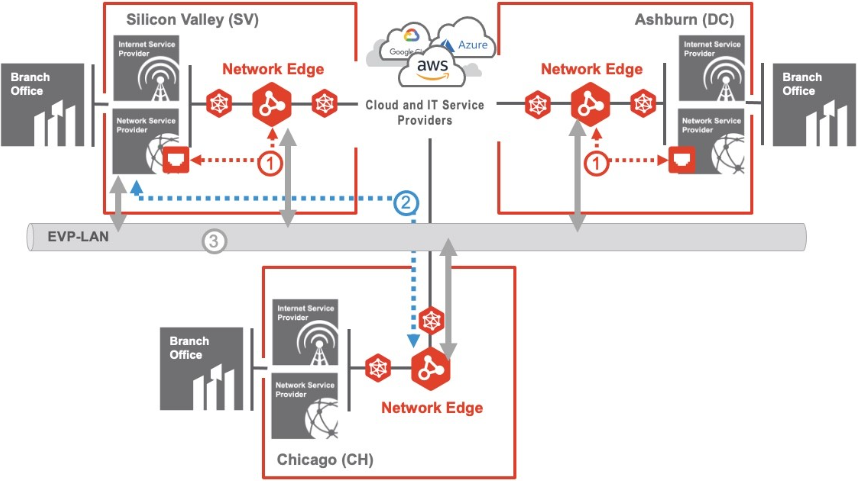

Equinix offre plusieurs options de connectivité au niveau de la couche d'accès. Par exemple, vous pouvez utiliser un port Fabric distant (également appelé BYOC) pour vous connecter à un fournisseur de services dans la Silicon Valley. Pour fournir une connectivité à la couche d'accès au site géo-redondant de Chicago, vous disposez de plusieurs options :

  1. Utilisez un nouveau fournisseur de réseau local dans la ou les nouvelles zones métropolitaines, soit via le BYOC, soit un fournisseur déjà présent sur la Fabric. Avec BYOC, vous vous connectez à un fournisseur de réseau local sur la Fabric via un port distant. Ce processus peut prendre plusieurs jours.

  2. Créez des VC point à point depuis la nouvelle zone métropolitaine (Chicago) vers un site existant (Silicon Valley). En règle générale, vous choisirez cette option soit comme solution temporaire géo-redondante pour des situations telles qu'une maintenance planifiée affectant le réseau métropolitain principal, soit comme solution de « veille à froid » où le réseau métropolitain géo-redondant n'existe que dans le cas où le réseau métropolitain principal n'est pas disponible. Ce n’est pas aussi courant car vous devrez probablement rediriger manuellement le trafic du métro principal vers le métro redondant. Des préoccupations supplémentaires concernant les exigences opérationnelles pour la gestion de l'espace d'adressage, les flux d'applications et les mécanismes existants pour maintenir la continuité du réseau rendent cette opération plus complexe sur le plan opérationnel.

  3. Utilisez la connectivité multipoint à multipoint pour partager la connexion du fournisseur de services entre les métros. Ceci est particulièrement utile pour créer une topologie maillée complète sur plusieurs métros. L'avantage de cette approche est que plusieurs connexions sont créées pour étendre la connexion du fournisseur à plusieurs métros. Parmi les considérations, citons les limitations d'espace d'adressage disponibles sur les circuits existants et les options que votre fournisseur propose pour partager la connexion sur Equinix Fabric. En raison des exigences définies par le fournisseur, vous devrez évaluer vos options car elles varient selon les fournisseurs. Pour une résilience maximale, la meilleure pratique suggérée consiste à créer deux maillages ou plus à partir de fournisseurs distincts sur des marchés différents.

Dans ces exemples, si les appareils Network Edge d'un marché deviennent indisponibles, le trafic SD-WAN sera redirigé vers un nouveau marché. Les utilisateurs et les applications peuvent connaître une latence accrue, en fonction des connexions existantes et de leur emplacement.

Lors du déploiement de sites géo-redondants, vous devez également prendre en compte les connexions cloud. Par exemple, si le déploiement de la Silicon Valley se connecte localement via AWS Direct Connect à la région amer Ouest, il est courant que le site Ashburn se connecte à la région AWS amer est. Cela est typique car les clients préfèrent les connexions à latence la plus faible disponibles dans la même région. Par conséquent, une considération importante pour la géo-redondance est de savoir comment maintenir l'accès du fournisseur cloud en cas de panne métropolitaine de Network Edge. Cela peut varier en fonction de vos préférences et de vos besoins, mais ces connexions sont souvent maintenues par l'une des quatre méthodes suivantes :

  1. Vous disposez d'une connectivité de transit entre les régions du fournisseur cloud. Dans l'exemple ci-dessus, si la Silicon Valley n'était pas disponible, le trafic réseau en DC serait acheminé vers la région amer West via le backbone AWS.

  2. Vous disposez d'une connectivité de transit via Equinix Fabric. Dans l'exemple ci-dessus, vous pouvez choisir de créer vos connexions cloud sur l'Equinix Fabric afin que le trafic dans DC se connecte à la région AWS amer Ouest. Ceci est courant dans les déploiements où vous ne disposez pas de connectivité de transit sur le backbone du fournisseur cloud.

  3. Vous utilisez Internet (DIA) pour la connectivité de transit. Ceci est courant lorsque des passerelles SD-WAN sont déployées et que l'Internet est utilisé comme couche sous-jacente pour la connectivité de transit entre les sites. Il se peut que vous trouviez cela préférable en raison de votre budget de latence et de vos exigences commerciales.

  4. Vous utilisez une combinaison de tous les éléments ci-dessus. Les méthodes ci-dessus ne sont pas mutuellement exclusives. En fait, ils peuvent être utilisés de manière interchangeable en fonction des frontières régionales ou nationales et de leur tolérance au risque.

Colocation​

De nombreux clients ont également déployé physiquement un kit colocalisé dans un Equinix IBX. En s'appuyant sur les cas d'utilisation ci-dessus, des connexions peuvent être créées pour intégrer ces sites dans le cadre d'une architecture géo-redondante. Il est courant que les clients augmentent leurs déploiements Network Edge existants en envoyant du trafic vers leurs sites co-implantés. Souvent, ces sites sont utilisés pour fournir Business Continuity dans le cadre d'une initiative de résilience réseau plus large.

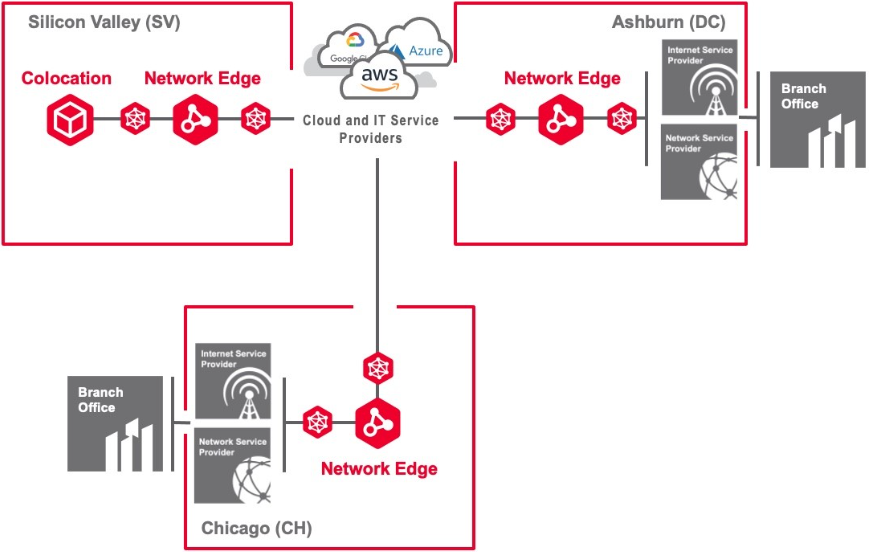

Si vous avez besoin de DC pour accéder à des applications d'entreprise situées dans SV, vous pouvez le faire :

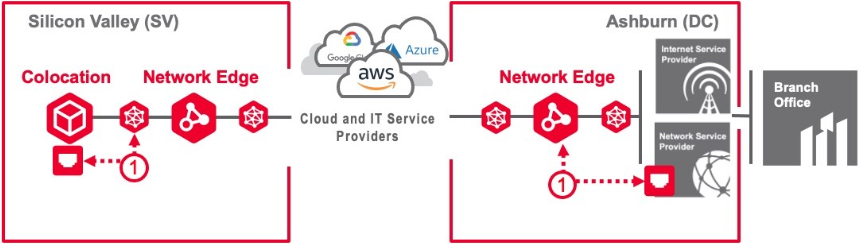

  • Utilisez un circuit virtuel point à point à partir du port partagé SV Colocation via la Fabric jusqu'au dispositif Network Edge dans DC. Vous devez évaluer si votre espace d’adressage existant peut accueillir cette connectivité.

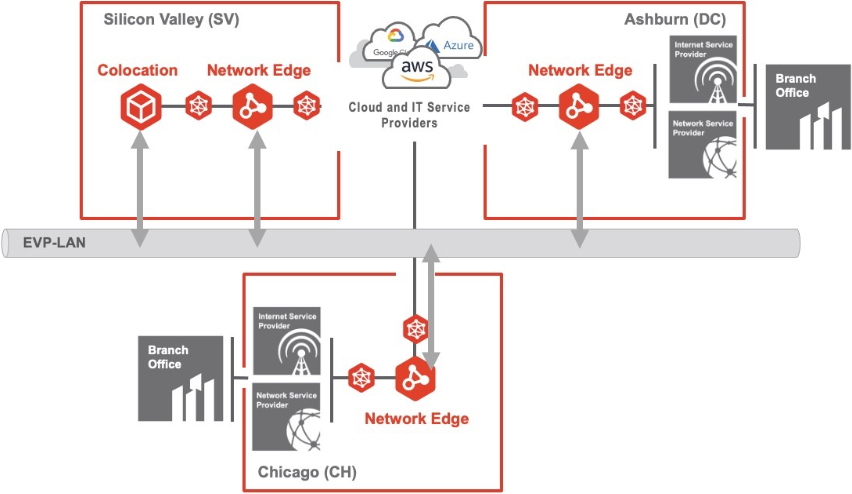

  • Utilisez une connexion multipoint à multipoint à partir du port partagé SV Colocation via la Fabric jusqu'au dispositif Network Edge dans DC. Cette approche est plus simple que l'utilisation de connexions point à point (P2P) pour créer un maillage complet sur plusieurs sites. Comme dans l'exemple ci-dessus, vous devez évaluer si votre espace d'adressage existant permet cette option de connectivité.

Résumé​

La redondance locale atténue une défaillance matérielle unique dans l'infrastructure Network Edge. La redondance des circuits virtuels protège contre les défaillances de chemin unique dues à des problèmes dans l'infrastructure de transport sous-jacente. Vous avez la possibilité d'ajouter des VC redondants après le déploiement initial, ce qui permet à l'architecture d'évoluer en fonction des besoins métiers. Les architectures géo-redondantes offrent une résilience au niveau métropolitain et atténuent les problèmes lorsqu'une zone métropolitaine entière est exposée à des risques.

Pour une résilience maximale, vous devez envisager des dispositifs localement redondants combinés à des déploiements géo-redondants. Cette approche atténue à la fois les défaillances uniques de l'infrastructure au sein d'une zone métropolitaine et les risques associés à la mise hors ligne d'une zone métropolitaine entière. L'association de cette solution à des fournisseurs de réseau diversifiés et à des fournisseurs de cloud avec une connectivité multipoint entièrement maillée est considérée comme une bonne pratique pour quiconque ne peut se permettre aucun temps d'arrêt.
