Groupes DeviceLink

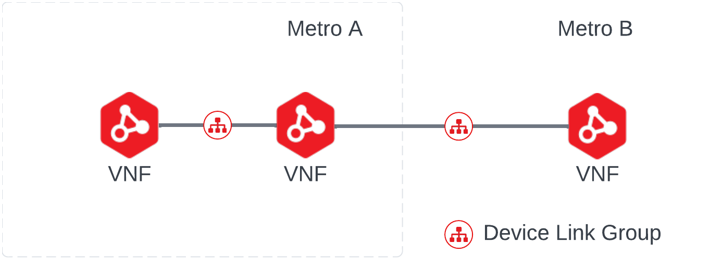

Un groupe de liaison entre périphériques (DLG) est un service Network Edge avec lequel deux périphériques virtuels ou plus peuvent être connectés en tant que groupe au sein de plusieurs métros ou entre plusieurs métros. Un DLG est généralement utilisé pour le chaînage de services (connexion de plusieurs types de périphériques tels que pare-feu et routeurs), le backbone ou à des fins de redondance.

Le service de liaison de périphériques crée un réseau local de couche 2 à maillage complet entre deux ou plusieurs périphériques Network Edge auxquels un utilisateur peut accéder.

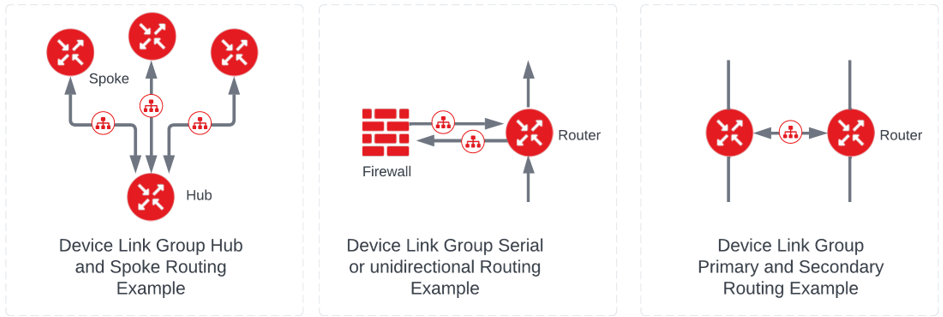

L'association de dispositifs peut être utilisée dans plusieurs cas :

• Connectez des dispositifs virtuels entre eux à travers les Metro Connect pour créer un réseau étendu ou une autre configuration de réseau privé.
• Diriger le flux de trafic d'un appareil à l'autre dans l'ordre, ou "enchaîner les services".
• Connecter les appareils redondants entre eux pour les synchroniser à l'aide des protocoles appropriés.

note

Les liaisons entre périphériques établissent uniquement la connectivité de couche 2 et ne spécifient pas le routage exact ou le flux de trafic au niveau de la couche 3. Ceci doit être créé par la configuration des protocoles d'interface et d'autres besoins.

Bien que la liaison entre les appareils soit une construction de couche 2, l'adressage IP, l'ASN global et d'autres étapes sont nécessaires pour une configuration correcte.

Le service de liaison des appareils a les attributs et les spécifications suivants :

	Exigences en matière de données	Remarques
Périphérique	Nom de l'appareil virtuel	Spécifiez chaque périphérique faisant partie du groupe de liaisons global. Le nombre de périphériques autorisés dans un seul DLG est limité à 29 périphériques. Cependant, il existe des limitations pratiques au routage, nous recommandons donc qu'aucun groupe ne dépasse un total de 10-12 périphériques.
Nom du groupe Device Link	Ne peut excéder 50 caractères ; doit être unique à votre compte.	Nom de groupe commun qui nécessite l'utilisation d'une seule interface sur chaque appareil faisant partie du groupe.
Interface de l'appareil	Chaque appareil du groupe nécessite une interface unique dédiée au groupe de liens de l'appareil ; le système détermine automatiquement la prochaine interface disponible à attribuer.	Un appareil peut faire partie de plusieurs groupes, mais chaque appareil se trouve sur une interface distincte.
Pool d'adresses IP	Cette option doit être IPv4 et au format CIDR : sous-réseau unique uniquement. Le pool d'adresses IP est un champ obligatoire lors de la création d'un DLG.	L'adresse IP peut être une adresse publique ou privée et elle est définie par l'utilisateur. Lorsque des périphériques sont ajoutés au pool, une adresse de superposition est attribuée à chacun d'eux à partir du sous-réseau jusqu'à ce que le sous-réseau soit épuisé. Une fois épuisé, le Device Link ne peut pas accepter d'autres appareils. Alors que la plupart des utilisateurs ont généralement de petits groupes, le pool d'adresses IP ne peut pas être augmenté ou ajouté une fois défini. Nous vous recommandons de placer une piscine assez grande sur le groupe afin qu'il y ait peu de risque d'épuisement à l'avenir.
Adresse IP Interface	L'adresse IP doit être configurée manuellement à l'aide de la CLI de l'appareil.	Au fur et à mesure que des appareils sont ajoutés, une adresse IP est attribuée à l'interface à partir du pool ou du sous-réseau défini.
Débit métropolitain/ Vitesse	Nombre entier de 1-10000	Mesuré en Mbps, il s'agit du débit total possible en entrée et en sortie du métro.
ASN mondial	Chaque périphérique du groupe doit avoir un ASN spécifié pour effectuer l'appairage BGP. L'ASN global doit être configuré manuellement à l'aide de l'interface CLI du périphérique.	Ce paramètre ASN global n'est pas exclusif à Device Link, mais si aucun autre service ou paramètre n'a été créé lors de l'ajout d'un périphérique au groupe, un ASN doit être spécifié pour le périphérique. Si un ASN global a déjà été spécifié pour une connexion, un tunnel VPN ou un autre service, le système utilise automatiquement cet ASN à la place.

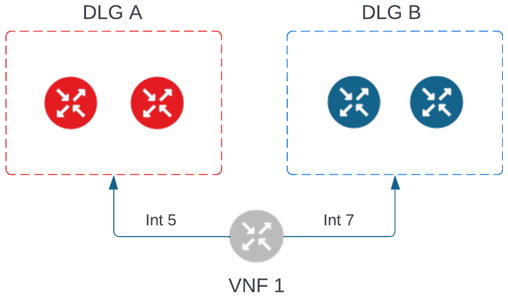

Pour créer une liaison entre plusieurs périphériques, un groupe de liaison entre périphériques unique doit être défini. Ce groupe a un nom commun et nécessite l'utilisation d'une interface unique sur chaque périphérique qui fait partie du groupe. Un périphérique peut faire partie de plusieurs groupes, mais chaque périphérique se trouve sur une interface discrète :

Les utilisateurs peuvent ajouter un périphérique par métro et par groupe de liaisons entre périphériques. Le trafic circule d'un appareil à un autre entre les métros en utilisant le même backbone utilisé par Equinix Fabric.

conseil

Les liaisons périphériques peuvent être créées à l'aide des API Network Edge. Pour plus d'informations, reportez-vous à Network Edge API – créer une liaison entre périphériques .

Considérations sur le débit DLG

Le trafic entrant et sortant d'un métro est contrôlé comme une mesure unique du débit pour chaque métro. Il est important de comprendre cela pour que les utilisateurs puissent configurer la liaison entre périphériques afin d'optimiser le flux de trafic et le routage de superposition prévus.

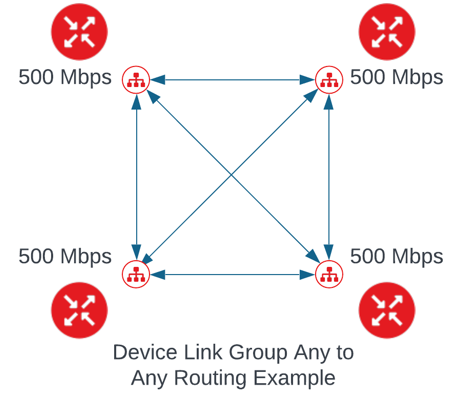

Par exemple, dans une configuration de maillage complet, les utilisateurs ont généralement le même réglage de débit dans chaque métro, comme indiqué :

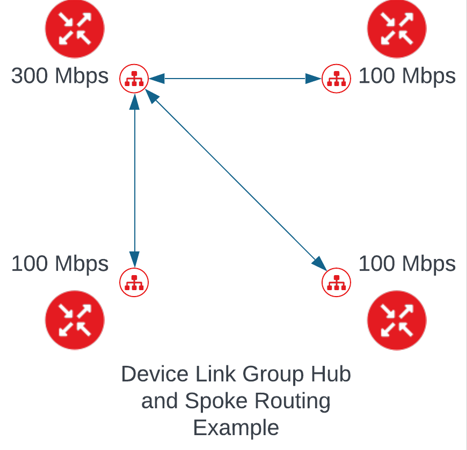

Par ailleurs, si l'intention avec un groupe Device Link est de mettre en place un schéma de routage en étoile, les utilisateurs peuvent ajouter des limites de débit comme ci-dessous :

Comme la fonctionnalité est ajoutée pour permettre à plus d'un périphérique par métro d'entrer dans une liaison de périphérique, cette configuration de conception et de débit devient critique. Cette configuration reste un paramètre par métro, et non un paramètre de débit par périphérique. Au sein du réseau métropolitain, il n'y a pas de politique de débit appliquée, mais il peut y avoir d'autres limitations, telles que le débit du périphérique lui-même, la capacité disponible dans le nœud de calcul ou le trafic Best effort en concurrence avec d'autres trafics.

Lorsque plus de trafic vers ou depuis un métro que ce qui est alloué (par exemple à partir de la conception du routage ou du débit), les paquets sont abandonnés car il s'agit d'un service au meilleur effort. Les utilisateurs peuvent modifier et modifier le montant autorisé pour chaque métro à tout moment.

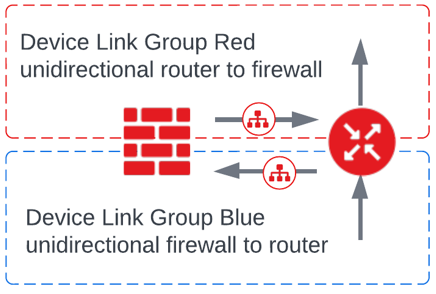

Comme un seul périphérique peut faire partie de plusieurs DeviceLink, les utilisateurs peuvent également l'utiliser pour superposer des modèles de trafic unidirectionnel dans certains cas d'utilisation, tels que les pare-feu qui filtrent le trafic puis le renvoient à un autre périphérique. Le schéma ci-dessous en est un exemple :

La liaison de l'appareil peut toujours être bidirectionnelle, en fonction des règles de routage superposées créées par l'utilisateur.

Liaison et redondance des dispositifs

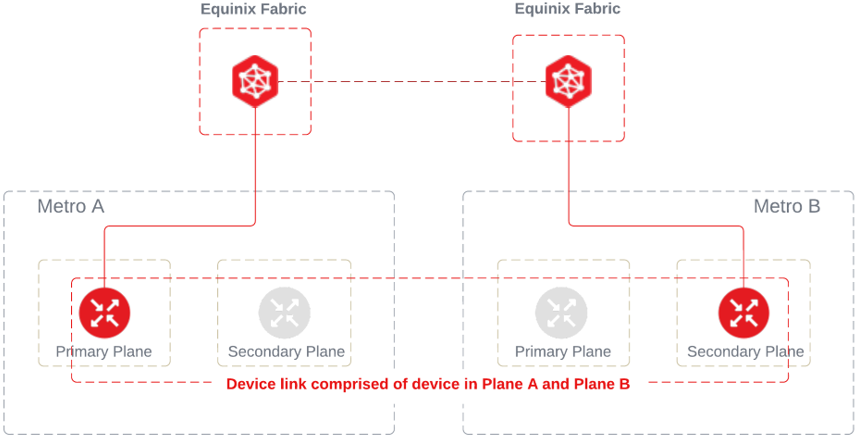

Une liaison entre périphériques peut contenir n'importe quelle combinaison de périphériques principaux et secondaires faisant également partie d'un couplage redondant. C'est le cas même si la combinaison ne représente pas les mêmes couples. Par exemple, une liaison Device Link pourrait théoriquement comprendre le périphérique primaire de la paire redondante A et le périphérique secondaire de la paire redondante B.

Certains périphériques virtuels peuvent être empêchés d'utiliser des liens entre périphériques en raison de paramètres natifs du fournisseur ou de la configuration actuelle. Le système indique lorsqu'un périphérique n'est pas éligible pour faire partie d'une liaison entre périphériques. Voici quelques exemples de raisons pour lesquelles un périphérique virtuel ne peut pas être autorisé :

• L'appareil n'a plus d'interfaces disponibles
• L'appareil fait déjà partie du même groupe (il ne peut pas être ajouté deux fois).
• Il n'y a pas d'adresses IP supplémentaires à allouer à partir du pool de clients initial qui a été défini.

Redondance des liaisons entre appareils

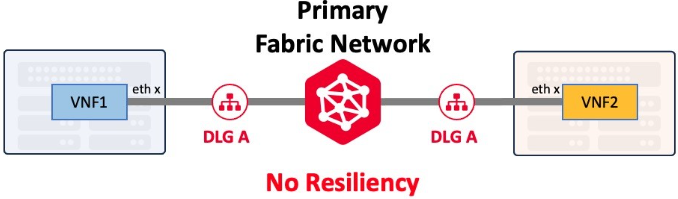

Les groupes de liaison entre périphériques (DLG) peuvent être créés avec ou sans redondance. Il est important de comprendre comment les DLG redondants sont créés pour une architecture plus résiliente du service Network Edge. Pour plus d'informations, reportez-vous à la section résilience Device Link.
