Connexions de sous-interfaces à un port physique de colocation

Les sous-interfaces sont une construction utilisée sur les dispositifs de réseau pour diviser une interface physique ou virtuelle unique en plusieurs interfaces logiques de réseau de couche 3. Lorsqu'une interface routée d'un dispositif de réseau est connectée à un port où plusieurs trafics étiquetés 802.1Q sont transmis, cette interface routée peut être configurée comme port trunk, en divisant une interface unique en plusieurs interfaces logiques de réseau de couche 3.

Network Edge prend désormais en charge la sous-interface sur son dispositif virtuel à travers les métros connectés aux ports de l'équipement physique situés dans la colocation du client.

Prise en charge des fonctions de sous-interface pour Network Edge :

• La fonction de sous-interface doit être prise en charge par la VNF du fournisseur.
• Le port 802.1Q (côté Colocation) est pris en charge. Le port Q-in-Q n'est pas pris en charge actuellement.
• Bring Your Own Connection (BYOC) n'est pas actuellement pris en charge pour les sous-interfaces.

Configuration

Pour configurer une connexion qui autorise les connexions 802.1Q à l'appareil virtuel sélectionné :

1. Connectez-vous au [Equinix Customer Portal] (https://portal.equinix.com/ne/new-virtual-device) et accédez à Network Edge.

2. Cliquez sur Create Connection.

3. Sur la carte My Own Assets, cliquez sur Connect to My Own Assets.

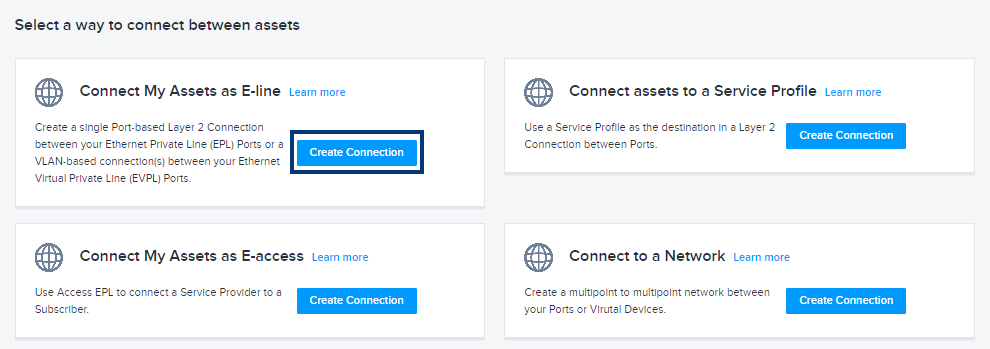

4. Sur la carte Connect My Assets as E-line, cliquez sur Create Connection.



5. Sur la page Select Locations, dans la section Origin (côté A), sélectionnez Virtual Device et les options suivantes :

   • Emplacement - Sélectionnez la région métropolitaine dans laquelle se trouve votre appareil.
   • Type de dispositif virtuel - Sélectionnez le type de dispositif que vous connectez : Périphériques virtuels, Périphériques redondants ou Clusters.
   • Type de connexion - Sélectionnez le type de connexion que vous établissez : Connexion unique ou connexion redondante. Notez que ces options sont filtrées en fonction du type d'appareil virtuel sélectionné.
   • Enfin, sélectionnez l'appareil virtuel que vous connectez à votre colocation.

6. Dans la section Destination(côté Z), sélectionnez :

   • L'emplacement métropolitain de votre colocation.
   • Le port Dot1Q auquel vous connectez votre appareil.

7. Cliquez sur Suivant.

8. Sur la page Connection Detail :

   • Entrez un nom pour votre connexion dans le champ Connection.
   • Dans la section Connection Type, sélectionnez Tagged.
   • Sélectionnez le bouton radio VLAN Range pour configurer la plage VLAN incluse dans cette connexion 802.1Q. Par exemple, si le port autorise les ID VLAN 5, 10, 15, 20 (4 VLAN), vous devez définir la plage comme 5-20.
   info

   Vous ne pouvez pas spécifier plusieurs ID VLAN individuellement.

9. Sélectionnez Tagged et entrez la VLAN Range pour le périphérique secondaire si vous créez une connexion redondante.

10. Sélectionnez la vitesse de connexion.

11. Sélectionnez l'interface.

Valider la configuration et le réglage de la plage VLAN

1. Dans le menu Connexions, sélectionnez Connections Inventory.
2. Cliquez sur l'attribut VLAN Tagging dans les colonnes Origin et Destination pour afficher les informations sur la plage VLAN.
3. Cliquez sur l'icône cog et sélectionnez VLAN Tagging.
