Créer des connexions redondantes pour un cluster

Vous pouvez créer des connexions primaires et secondaires pour vos clusters existants dans Network Edge.

Conditions préalables - Les éléments suivants doivent être disponibles :

• Informations sur le VLAN NSP
• Lettre d'autorisation (LOA)
• La lettre d'intention doit contenir des informations sur l'IBX et le panneau de brassage.

Le déroulement des opérations est le suivant :

1. Configurer un port distant - Le port distant vous appartient mais est lié aux installations du PSN. Le PSN vous fournira une lettre d'autorisation (LOA).

2. Créer une connexion virtuelle - Créez une connexion Equinix Fabric de couche 2 entre votre interface et le port distant.

3. Passez votre commande - Passez commande d'un port et d'une connexion virtuelle.

4. Appel de mise en service - L'équipe d'assistance d'Equinix organisera un appel pour valider le fonctionnement de la connexion entre le NSP et le port. Une fois l'appel terminé, le port sera actif et la connexion virtuelle entre le dispositif virtuel et l'équipement du NSP sera approvisionnée.

5. Demande de BYOC terminée - Lorsque toutes les étapes ci-dessus sont terminées, votre connexion virtuelle est établie.

Sélectionnez votre appareil

1. Connectez-vous au [Equinix Customer Portal] (https://portal.equinix.com/ne/new-virtual-device) et accédez à Network Edge.

2. Dans le menu Network Edge, sélectionnez Virtual Device Inventory.

3. Sélectionnez l'appareil que vous souhaitez connecter à un PSN.

4. Cliquez sur Connect to a Network Service.

5. Sélectionnez Commande d'un port Equinix Fabric pour vous connecter à un fournisseur de services.

6. Sur la liste de contrôle des conditions préalables, cochez chaque élément indiquant que vous disposez de la lettre d'intention, de l'emplacement de l'IBX et de l'identifiant du VLAN. Vous ne pourrez pas continuer tant que vous n'aurez pas vérifié chaque élément.



Configuration du port

1. Cliquez sur Démarrer la configuration standard.

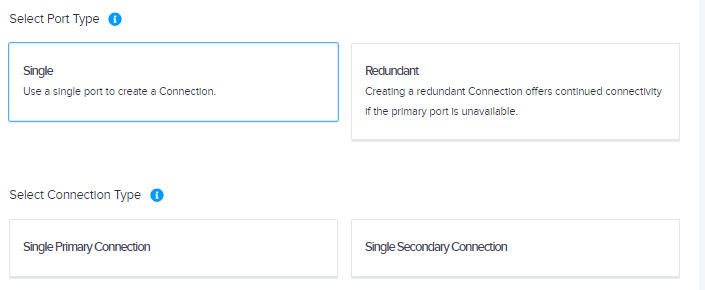

2. Dans la section _Select Port Type :



   • Cliquez sur Unique si vous souhaitez utiliser un seul port pour créer une connexion. Si vous cliquez sur Unique, sélectionnez un type de connexion.



   • Cliquez sur Redondant si vous souhaitez créer une connexion redondante pour maintenir la connectivité si le port principal n'est pas disponible.
   note

   Bien que la création d'une connexion unique soit une option, la redondance n'est pas garantie sans une connexion redondante.

3. Dans la section Port Location :

   • Si votre PSN se trouve dans la même région métropolitaine que votre appareil, sélectionnez Votre PSN se trouve dans la même région métropolitaine que votre appareil virtuel, puis sélectionnez un IBX.
   • Si le PSN se trouve dans une région métropolitaine différente de celle de votre appareil, sélectionnez Votre PSN se trouve dans une région métropolitaine différente de celle de votre appareil virtuel et choisissez un emplacement.

4. Sélectionnez l'IBX où se trouve l'équipement de votre fournisseur d'accès. Votre fournisseur d'accès vous indiquera l'emplacement.

5. Dans la section Port Attributes, indiquez si vous voulez qu'Equinix sélectionne les attributs du port ou si vous voulez les définir vous-même. Si vous souhaitez définir les attributs vous-même, effectuez les sélections suivantes :

   • Vitesse du port - Sélectionnez la vitesse du port.
   • Port Interface Type - Sélectionnez un type d'interface.
   • Encapsulation Frame Type - Sélectionnez un type de trame d'encapsulation.
   • Encapsulation TPID - Sélectionnez un TPID d'encapsulation.

6. Saisissez le nom du fournisseur de services réseau.

7. Téléchargez votre fichier de lettre d'intention en cliquant sur Choisir un fichier et en accédant au fichier. Vous ne pourrez pas poursuivre la commande si vous ne téléchargez pas de lettre d'intention.



8. Cliquez sur Next : Connexion virtuelle.

Création de la connexion virtuelle

1. Saisissez le Nom de la connexion virtuelle primaire.

2. Saisissez le Nom de la connexion virtuelle secondaire.

3. Saisissez la Vitesse de connexion primaire.

4. Saisissez la Vitesse de connexion secondaire.

5. Dans la section VLAN ID :

   • Sélectionnez J'ai un VLAN de mon fournisseur de services réseau et entrez l'ID du VLAN si vous l'avez.
   • Sélectionnez Je demanderai l'ID VLAN à mon fournisseur de services réseau et je le saisirai plus tard si vous ne disposez pas de l'ID VLAN.
   note

   Si vous n'avez pas l'ID VLAN, vous pouvez l'entrer plus tard mais la commande ne sera pas traitée tant que l'ID VLAN n'aura pas été entré.

6. Dans la section Interfaces, sélectionnez

   • Sélectionnez Sélectionner automatiquement la prochaine interface disponible sur mon (mes) appareil(s) si vous souhaitez utiliser la prochaine interface disponible.
   • Sélectionnez Je vais sélectionner une interface si vous souhaitez spécifier une interface, puis sélectionnez une interface primaire et une interface secondaire.
   note

   Si vous créez une connexion redondante et que vous choisissez de sélectionner vos propres interfaces, vous devrez sélectionner deux interfaces différentes. L'interface secondaire ne peut pas être la même que l'interface primaire.

7. Cliquez sur Next : Review pour revoir votre commande.

Passer la commande

1. Dans la section Terms and Conditions, cliquez sur Review and Accept Order Terms.
2. Sélectionnez J'ai lu et accepté les conditions générales, puis cliquez sur Accepter.
3. Cliquez sur Create Network Service Connection.

Résumé de la commande

La section Résumé de la commande fournit les détails du port, du PSN et de la connexion virtuelle, ainsi qu'un résumé des prix.
