Le réseau de votre serveur
With Metal, every bare metal server connects to a redundant pair of switches using 802.3ad link aggregation. Under normal operating conditions, a server is provided a bonded 2x25 Gbps or 2x10 Gbps interface, with uplinks that have enough capacity to use them. If a switch experiences a mechanical failure, or undergoes maintenance, a server’s bandwidth is halved, however the server remains online.
Le provisionnement du serveur par défaut met le réseau de votre serveur [en mode couche 3] (../networking/ip-addresses.mdx), avec une adresse IPv4 publique définie comme route par défaut vers l'internet et des adresses IPv4 privées pour le trafic entre serveurs au sein d'un même projet et d'un même métro. Vous disposez également de blocs d'adresses IPv6 pour les applications qui les prennent en charge.
Notre logiciel de gestion de plateforme réside sur des dispositifs physiques isolés et sécurisés, distincts de votre serveur. Il n'y a pas d'hyperviseurs complexes ou d'agents logiciels fonctionnant sur le matériel que vous nous fournissez.
Le réseau au niveau du rack

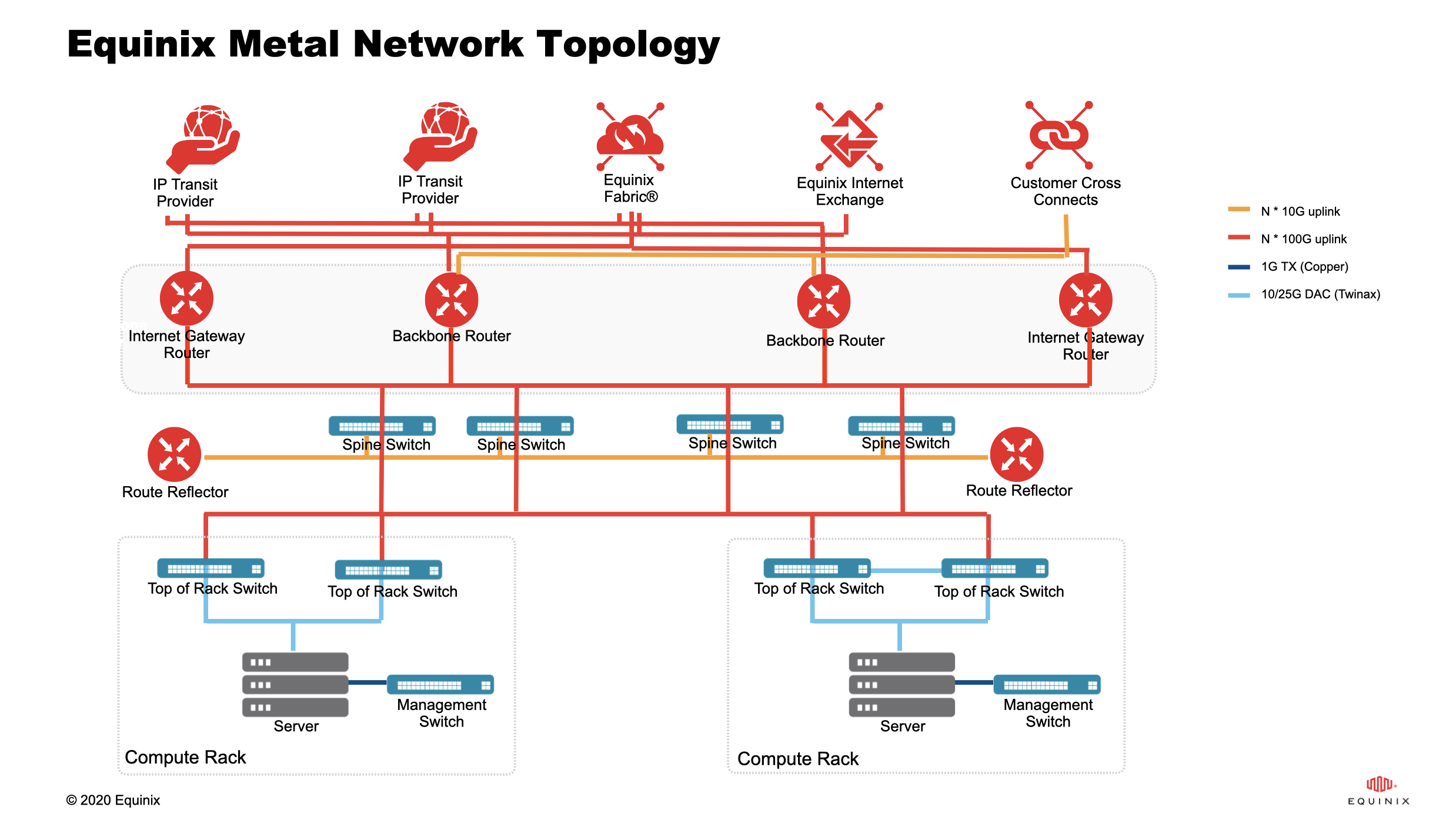

Chaque serveur Metal d'Equinix est relié à un commutateur TOR (top-of-rack) qui fonctionne comme un dispositif périphérique, isolant le trafic de votre serveur du trafic des voisins.
Nos commutateurs haut de gamme sont configurés en mode actif et envoient des unités de données du protocole de contrôle de l'agrégation de liens (LACPDU) à votre serveur, quelle que soit la configuration du réseau du serveur.
Notre interface de gestion de plate-forme intelligente (IPMI) fournit des fonctions " hors bande " telles que la télémétrie matérielle, les cycles d'alimentation et la console à distance. Elle se trouve sur un réseau IPMI physiquement séparé, accessible à notre personnel et à nos systèmes de gestion internes, et nous mettons ses fonctions à disposition par le biais de la console et de l'API d'Equinix Metal. Il n'est pas accessible à l'Internet ouvert.
Liaison LACP de votre serveur
Le bonding, également appelé agrégation de liens, combine plusieurs interfaces réseau (NIC) en un seul lien. Cela offre divers avantages potentiels, notamment une haute disponibilité, un équilibrage de la charge, un débit maximal ou une combinaison de ces éléments.
Les serveurs d'Equinix Metal sont dotés de deux cartes réseau, et leurs interfaces réseau sont reliées entre elles à l'aide du protocole LACP (Link Aggregation Control Protocol).
Le lien LACP crée des groupes d'agrégation qui partagent les mêmes paramètres de vitesse et de duplex et utilise tous les membres du lien dans l'agrégateur actif, conformément à la norme IEEE 802.3ad : Agrégation dynamique de liens.
Si vous approvisionnez un serveur en utilisant le mode de mise en réseau de couche 3 par défaut, les deux interfaces sont liées en bond0. Nos modes de mise en réseau hybride et de couche 2 offrent des options flexibles pour l'affectation du trafic VLAN de couche 2 à l'interface liée, aux interfaces individuelles ou aux deux.
Détails techniques
Il s'agit d'un exemple de la configuration de la liaison sur votre serveur.
cat /proc/net/bonding/bond0
>
Ethernet Channel Bonding Driver: v5.15.0-30-generic
Bonding Mode: IEEE 802.3ad Dynamic link aggregation
Transmit Hash Policy: layer3+4 (1)
MII Status: up
MII Polling Interval (ms): 100
Up Delay (ms): 200
Down Delay (ms): 200
Peer Notification Delay (ms): 0
802.3ad info
LACP active: on
LACP rate: fast
Min links: 0
Aggregator selection policy (ad_select): stable
System priority: 65535
System MAC address: 0c:c4:7a:86:35:b0
Active Aggregator Info:
Aggregator ID: 1
Number of ports: 2
Actor Key: 9
Partner Key: 12
Partner Mac Address: 9c:cc:83:50:1d:a0
Politique de hachage de l'émission
Un élément important de cette configuration est l'option Transmit Hash Policy : layer3+4, qui est un mode d'algorithme d'équilibrage. layer3+4 est une politique qui utilise les informations du protocole de la couche supérieure, lorsqu'elles sont disponibles, pour générer le hachage. Cela permet au trafic à destination d'un pair réseau particulier de couvrir plusieurs membres de liaison, bien qu'une seule connexion ne couvre pas plusieurs membres de liaison.
La politique de hachage de transmission est utilisée dans la sélection des membres de la liaison uniquement pour le trafic sortant. Cela signifie que vous pourrez utiliser toute la largeur de bande du réseau lors de la création de connexions multiples.
Implications de l'Iperf
Lorsque vous testez le débit de la bande passante avec iperf, il n'utilisera qu'une seule interface sur le client, donc seulement la moitié de la bande passante totale. Mais si vous le testez avec 1 maître et 2 clients, vous pourrez voir la totalité de la bande passante utilisée sur le maître.
