Mode hybride collé

Equinix Metal™ permet aux utilisateurs de modifier le mode de mise en réseau des serveurs en passant du mode Bonded Layer 3 par défaut à un mode Hybrid Bonded Layer 3 et Layer 2.

Le mode Hybrid Bonded permet une configuration "bonded" hautement disponible de 2 interfaces réseau qui supporte à la fois les modes Layer 2 et Layer 3. Cela permet de conserver la fonctionnalité de prise en charge des couches 2 et 3, tout en conservant une interface réseau liée hautement disponible qui s'étend sur deux commutateurs en amont différents.

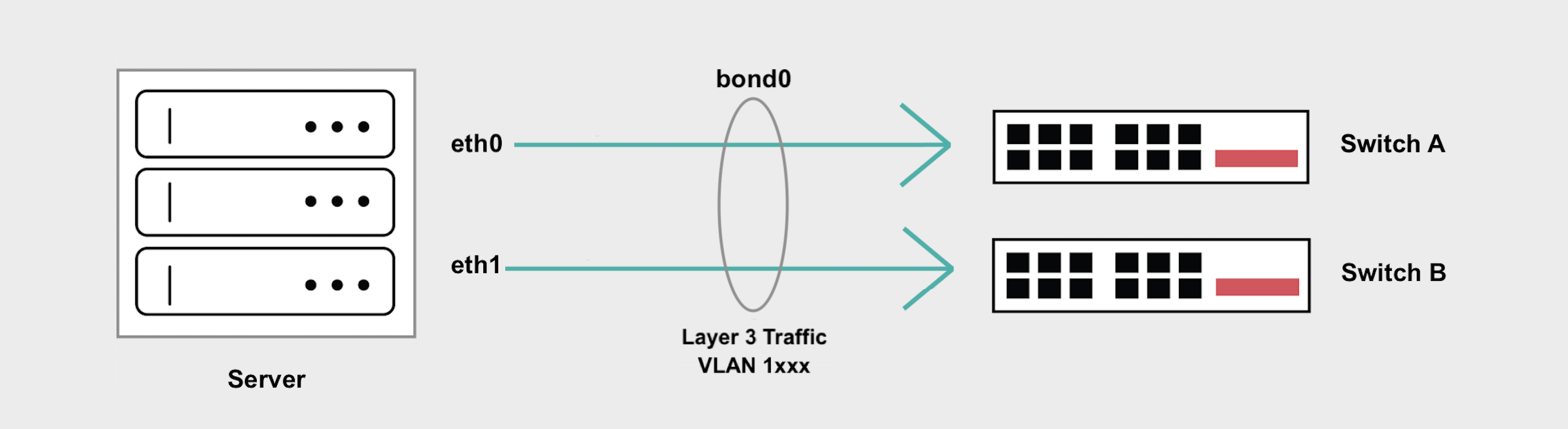

Hybrid Bonded Diagram

Il s'agit d'un moyen de mettre en œuvre des modèles de réseaux hybrides communs, tels que des pare-feu, des passerelles personnalisées, des contrôleurs d'entrée et d'autres types de proxies qui font face à l'internet d'un côté et à l'infrastructure privée de couche 2 de l'autre.

Vue d'ensemble

  • En mode Hybrid Bonded, tout le trafic des couches 3 et 2 est traité sur bond0.
  • L'accès Internet de votre serveur est préservé grâce à l'adresse IP publique qui vous est attribuée par Equinix Metal.
  • Le trafic de la couche 3 n'est pas marqué.
  • Tout le trafic de la couche 2 doit être balisé et traité par des sous-interfaces sur bond0, une pour chaque VLAN.
  • Le mode Hybrid Bonded ne prend pas en charge le trafic non marqué de la couche 2 ni la définition d'un VLAN natif.

Activation du mode hybride collé

L'activation du mode Hybrid Bonded peut se faire en assignant un VLAN à l'interface bonded sur votre serveur.

Dans la console Equinix Metal, accédez à l'onglet Network du serveur, cliquez sur Convert To Other Network Type, sélectionnez Hybrid, et choisissez Bonded.

Ensuite, sélectionnez le VLAN dans le menu déroulant, ce qui vous permettra d'attribuer un VLAN à l'interface bond0. Cliquez sur Convert to Hybrid pour lancer les modifications.

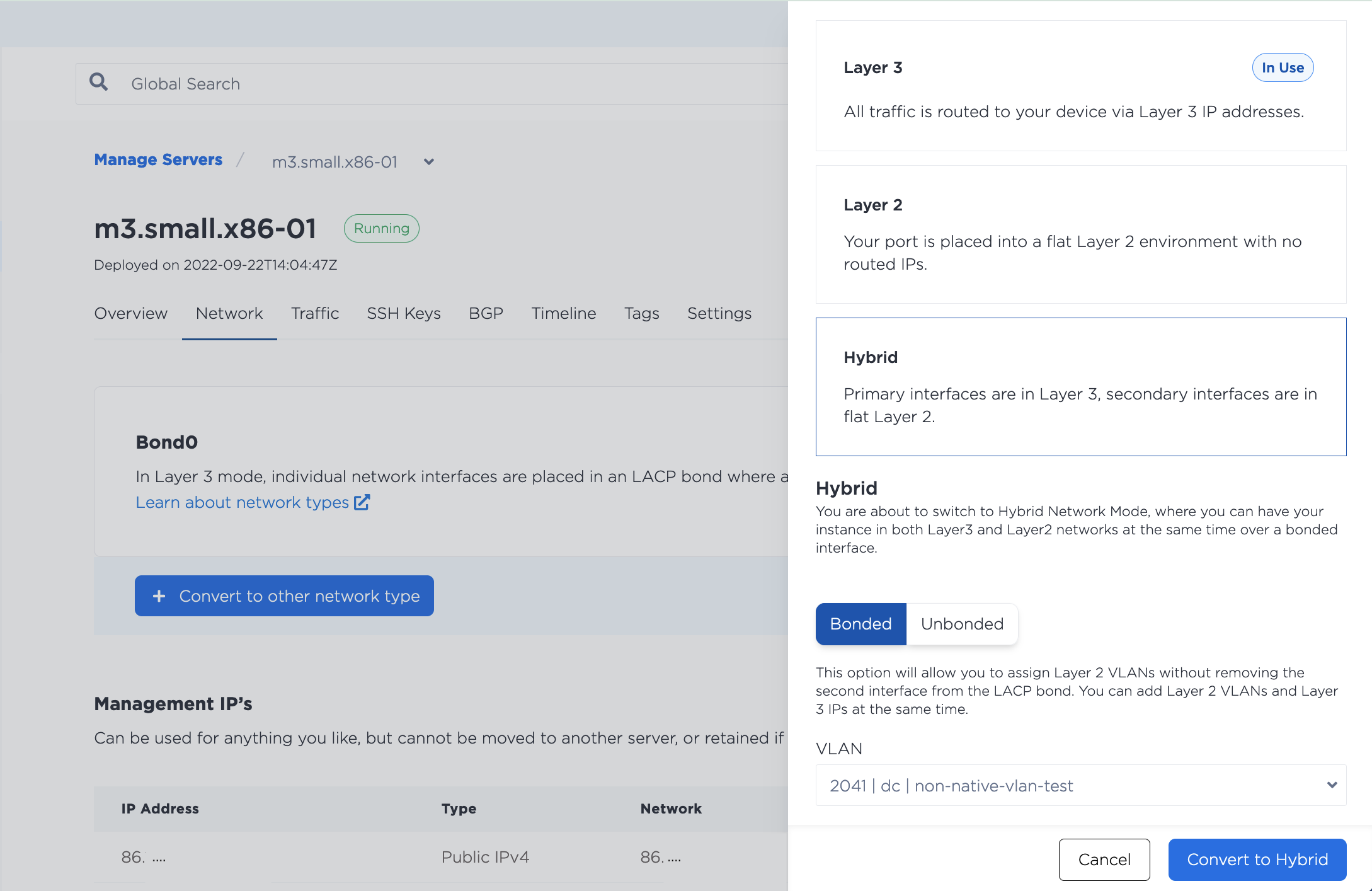

Converting to Hybrid Bonded mode options panel

Configuration des serveurs

Une fois le VLAN attribué à bond0, vous devrez configurer le réseau sur le système d'exploitation du serveur. Étant donné que le trafic de la couche 3 et du VLAN passe par bond0, vous devrez créer une sous-interface pour gérer le trafic balisé sur le VLAN. Le mode Hybrid Bonded ne prend pas en charge le trafic VLAN non balisé ni la définition d'un VLAN natif.

Les exemples suivants utilisent un VLAN avec l'ID VLAN 1036 et le sous-réseau 198.51.100.0/24.

Note : L'utilisation du sous-réseau commençant par 10.x.x.x pour votre trafic VLAN n'est pas recommandée car nous l'utilisons pour le réseau privé du serveur et des collisions pourraient se produire si vous utilisez le même sous-réseau.

iproute2 est un utilitaire de gestion des configurations réseau dans le noyau Linux. Il est inclus dans la plupart des distributions du système d'exploitation Linux.

  1. Installer et configurer les prérequis pour les VLAN et les interfaces balisées.

    apt-get install vlan
    modprobe 8021q
    echo "8021q" >> /etc/modules
  2. Ajoutez une nouvelle sous-interface sur bond0 pour gérer le trafic balisé. L'exemple utilise l'ID VLAN 1036.

    ip link add link bond0 name bond0.1036 type vlan id 1036
  3. Attribuez une adresse IP du sous-réseau de votre VLAN à la sous-interface. L'exemple utilise l'adresse IP 198.51.100.2.

    ip addr add 198.51.100.2/24 dev bond0.1036
  4. Affichez l'interface et vérifiez qu'elle s'est affichée.

    ip link set dev bond0.1036 up
    ip -d link show bond0.1036
  • En option : Pour que la configuration du réseau soit permanente et survive aux redémarrages du serveur, ajoutez la nouvelle sous-interface au fichier /etc/network/interfaces.

    auto bond0.1036
    iface bond0.1036 inet static
    pre-up sleep 5
    address 198.51.100.2/24
    netmask 255.255.255.0
    vlan-raw-device bond0

    Remarque : la ligne pre-up sleep 5 permet d'éviter les conflits sur bond0 lorsque le serveur démarre.

Vous devez suivre les mêmes étapes pour tous les serveurs que vous souhaitez attacher au VLAN, en attribuant à chacun d'eux une adresse IP différente du sous-réseau.

Ajout de plusieurs VLAN

L'ajout de plusieurs VLAN à la liaison est possible, il suffit de s'assurer qu'il existe une sous-interface qui recevra les paquets destinés à chaque VLAN.

Pour attribuer un autre VLAN ou plusieurs VLAN à la fois, accédez à la page Réseau du serveur. Dans la section Couche 2, cliquez sur Add New VLAN, pour attribuer le VLAN au port bond0.

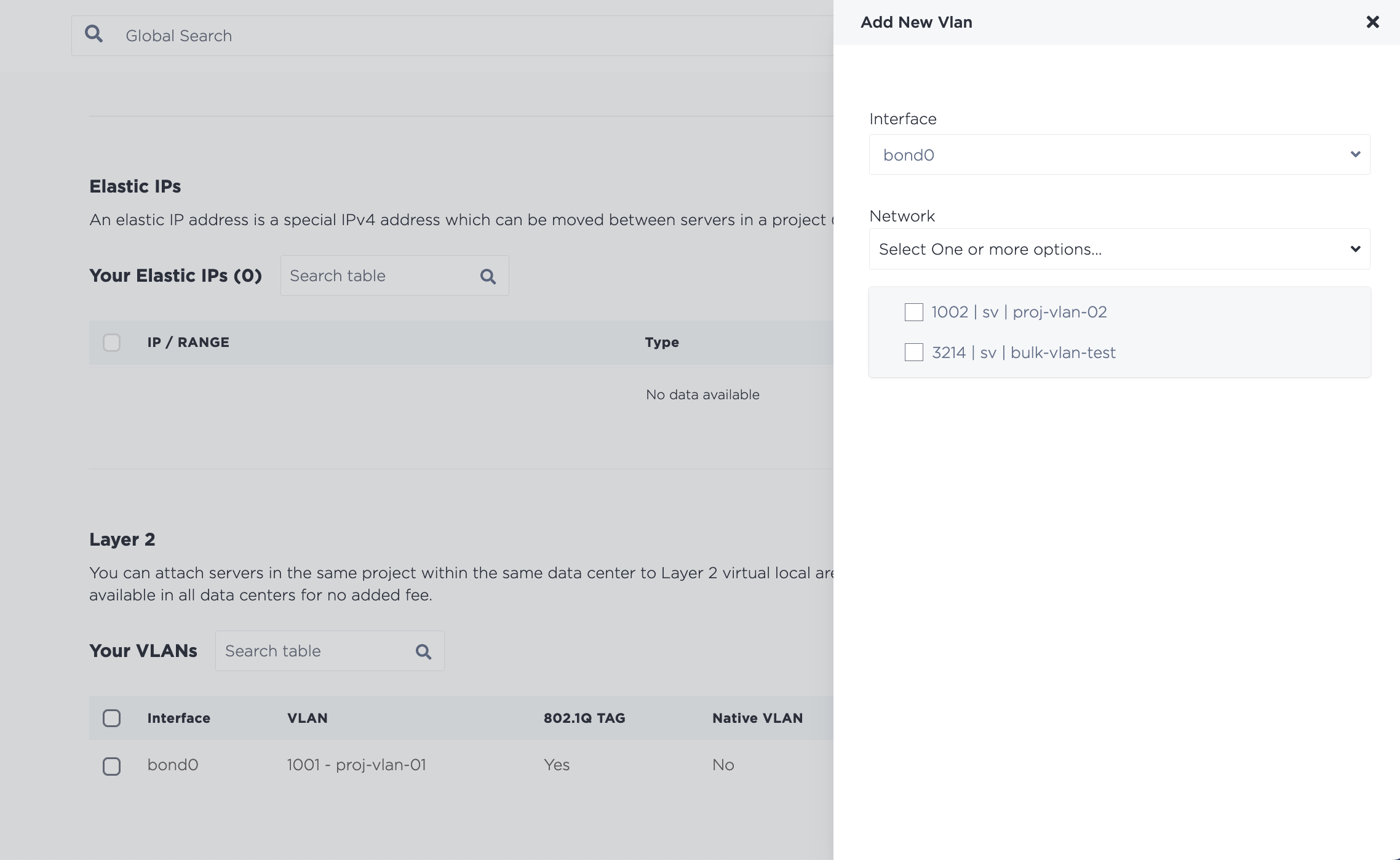

Adding multiple VLANs slide-out panel

Cliquez sur Add pour commencer les modifications. Notez que si vous attribuez plusieurs VLAN en même temps, ils sont ajoutés par le biais d'un processus de lot asynchrone, qui commence immédiatement, mais peut prendre un certain temps pour se terminer.

Une fois les VLAN attribués à bond0, répétez le processus de configuration de vos serveurs pour créer les sous-interfaces étiquetées supplémentaires pour chaque VLAN.

Test de la connexion VLAN

Vous devriez maintenant être en mesure de communiquer entre les serveurs de votre réseau VLAN de niveau 2.

root@dev-02:~# ping 198.51.100.2
>
PING 198.51.100.2 (198.51.100.2) 56(84) bytes of data.
64 bytes from 198.51.100.2: icmp_seq=1 ttl=64 time=0.898 ms
64 bytes from 198.51.100.2: icmp_seq=2 ttl=64 time=0.659 ms
64 bytes from 198.51.100.2: icmp_seq=3 ttl=64 time=0.649 ms
64 bytes from 198.51.100.2: icmp_seq=4 ttl=64 time=0.421 ms
^C
--- 198.51.100.2 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3037ms

Retour à la couche 3

Pour revenir à la configuration de réseau de couche 3 par défaut, supprimez tous les VLAN de bond0.

Pour désassigner un VLAN d'un port, accédez à l'onglet Réseau du serveur. Dans la section Couche 2, sélectionnez le ou les VLAN que vous détachez du serveur et cliquez sur Remove.

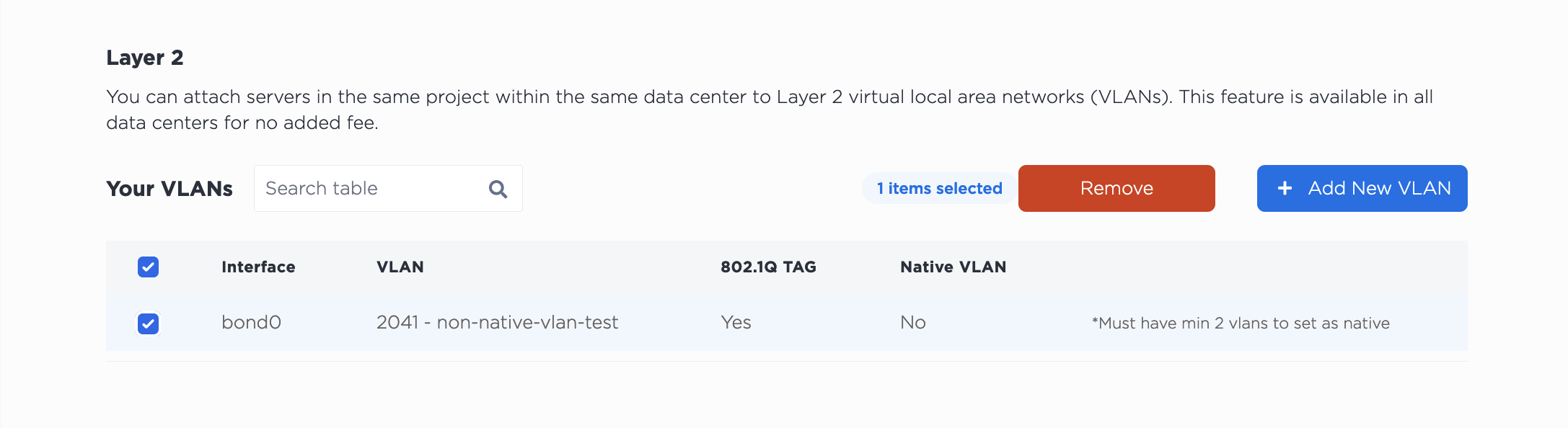

Removing a VLAN

Notez que le fait de détacher le VLAN de ce serveur ne le supprime PAS de votre projet. Le VLAN continuera d'exister après avoir été détaché du serveur.

Une fois tous les VLAN supprimés du port, bond0 sera de nouveau en mode couche 3. À partir de là, vous pouvez utiliser n'importe quel autre mode réseau existant.
