Routage direct
Le routage direct permet aux appareils d'un réseau de communiquer directement entre eux, sans passer par des routeurs intermédiaires. Il est généralement utilisé dans les petits réseaux où tous les appareils sont connectés au même segment de réseau ou sous-réseau. Les protocoles de routage direct n'impliquent pas d'algorithmes de routage complexes ni d'échange d'informations de routage entre les appareils. Ils s'appuient plutôt sur la connaissance qu'ont les appareils de la topologie du réseau et sur leur capacité à communiquer directement entre eux.
Le routage direct prend en charge le protocole VRRP (Virtual Router Redundancy Protocol). L'Equinix Internet Access (EIA) à double port est conçu pour la résilience des services plutôt que pour l'agrégation de la bande passante. Le trafic provenant du client (vers Internet) doit toujours être envoyé à l'adresse IP virtuelle VRRP (VIP) de l'EIA pour garantir une disponibilité optimale. Le trafic sortant de l'EIA (de l'EIA vers le client) peut, dans certains cas, être envoyé sur les deux ports/connexions membres du VRRP. Toutefois, les clients ne doivent pas s'attendre à un partage complet de la charge du trafic EIA vers le client. Les deux ports fonctionnent comme un seul service logique avec un seul engagement de bande passante. La conception à deux ports/connexions fournit une redondance et non une capacité accrue.
Approvisionnement en sous-réseaux IP
Les options disponibles pour les sous-réseaux IP LAN utilisés par les services EIA sont décrites ici. Voir Allocation d'adresses IP pour plus d'informations.
- Adresses IP attribuées par Equinix - Cette option nécessite l'achat de sous-réseaux IP LAN supplémentaires auprès d'Equinix.
- Adresses IP attribuées par le client - Les adresses IP fournies par le client doivent être au minimum IPv4
/24ou IPv6/48. Voir Allocation d'adresses IP.
Single Direct
Cette configuration utilise un réseau plat, ce qui signifie qu'il n'y a pas de réseau routé.
Pour IP attribuées par Equinix, les adresses IP par défaut attribuées par Equinix sont de type /30 pour IPv4 et /64 pour IPv6. Le premier octet est réservé au routeur Equinix.
Pour Customer-assigned IPs, utilisez vos propres adresses IP publiques pour le LAN. Vos sous-réseaux doivent être au minimum de /24 pour IPv4 ou /48 pour IPv6. Attribuez une adresse de routeur Equinix à partir de votre plage d'adresses IP.

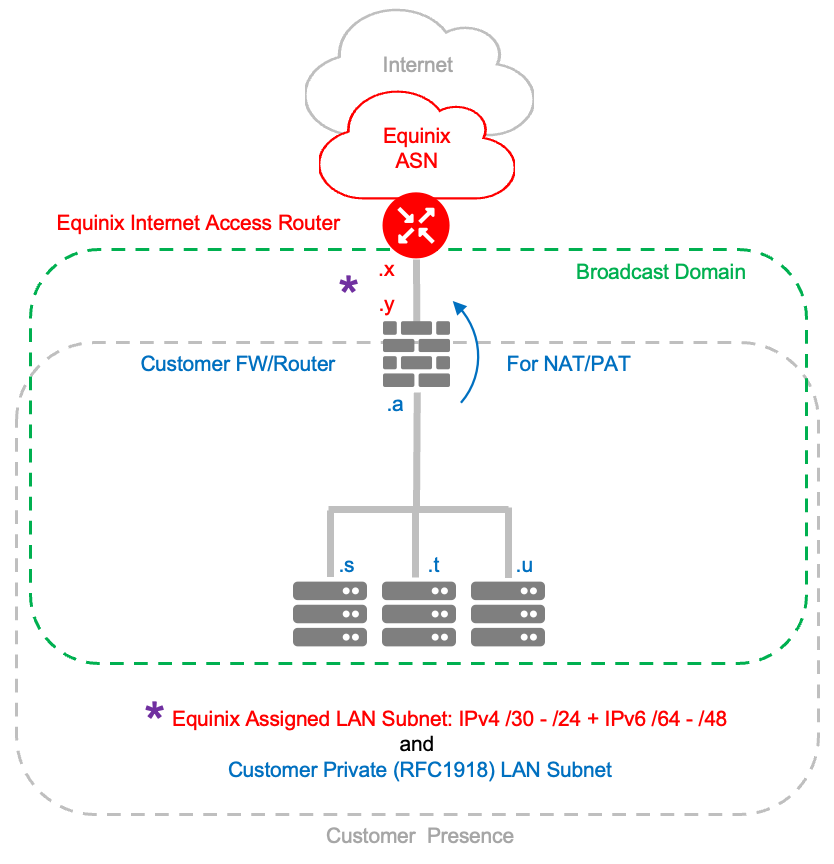

Pour utiliser la traduction d'adresses de réseau (NAT) ou la traduction d'adresses de port (PAT), vous devez fournir votre propre routeur ou pare-feu.
Dual Direct
Pour IP attribuées par Equinix, Equinix attribue par défaut /29 pour les adresses IPv4 et /64 pour les adresses IPv6 pour votre sous-réseau LAN. Les trois premiers octets sont réservés à Equinix dans l'ordre suivant : VIP VRRP Equinix, IP primaire Equinix et IP secondaire Equinix. La passerelle du client pointe vers l'IP VRRP d'Equinix.
Exemple :
| Network | 149.97.230.128/29 |
|---|---|
| Equinix VRRP IP | 149.97.230.129 |
| Equinix Primary IP | 149.97.230.130 |
| Equinix Secondary IP | 149.97.230.131 |
Pour Customer-assigned IPs, utilisez vos propres adresses IP publiques pour le LAN. Vos sous-réseaux doivent être au minimum de /24 pour les adresses IPv4 ou de /48 pour les adresses IPv6. Attribuez aux routeurs Equinix les adresses de votre plage d'adresses IP.
La commutation de protection est l'opération par laquelle votre équipement commute en fonction de la surveillance des messages hello. Vous devez fournir le réseau multi-accès (commutation de couche 2) requis pour les annonces VRRP entre le routeur principal et le client.
Vous devez fournir le réseau de commutation entre vos commutateurs de couche 2.

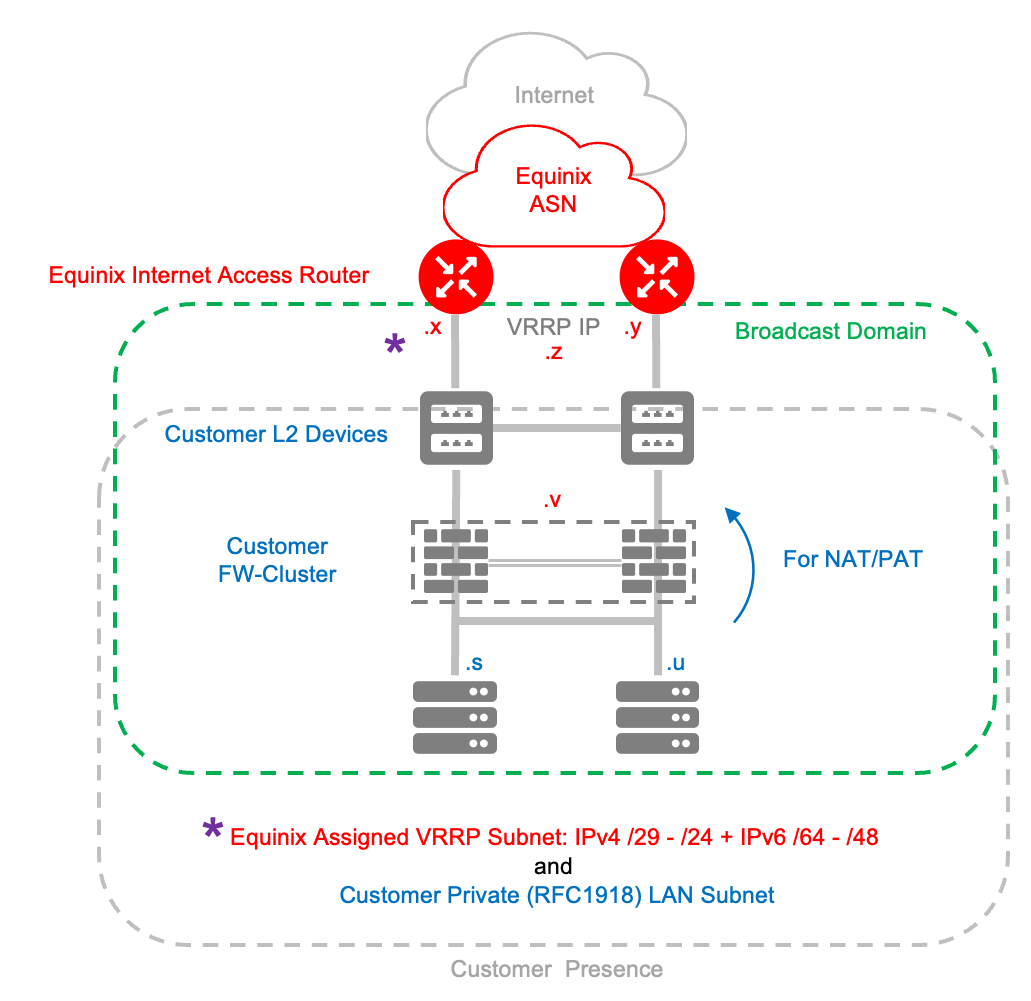

Pour exécuter NAT ou PAT, vous devez fournir votre propre routeur ou pare-feu derrière vos commutateurs de couche 2, comme indiqué :
