Types de ports

Lorsque vous commandez votre port Fabric, choisissez soit une ligne privée virtuelle Ethernet (EVPL) basée sur un VLAN et utilisant l'encapsulation 802.1Q ou 802.1ad, soit une ligne privée Ethernet (EPL) basée sur un port et non étiquetée.

• EVPL ports can create multiple VCs from a Fabric port, segmenting traffic based on the VLAN assigned to the VC. You can order Fabric ports with either encapsulation option (Dot1q or QinQ) to obtain point-to-multipoint capabilities over Equinix Fabric.

• EPL ports can only create one VC between the two ports to pass traffic, including any VLANs, transparently without traffic segmentation.

note

Unités de transmission maximale (MTU) - Les ports d'Equinix Fabric sont définis sur une taille MTU par défaut de 9100 octets.

Ports de ligne privée virtuelle Ethernet (EVPL)

Equinix Fabric réalise des interconnexions multiples sur le même port physique à l'aide de l'encapsulation 802.1Q (Dot1q) ou 802.1ad (Q-in-Q) basée sur un réseau local virtuel (VLAN).

• IEEE 802.1Q - Également connu sous le nom de Dot1q, il s'agit du protocole de jonction de réseaux standard de l'industrie qui prend en charge plusieurs VLAN sur la même interface physique et définit la manière dont le marquage VLAN est utilisé sur les trames Ethernet pour créer des réseaux logiquement séparés. Les clients doivent attribuer un identifiant VLAN unique à chaque VC pour réaliser la séparation du trafic. Bien que cela soit peu probable, les clients de la Fabric peuvent techniquement créer jusqu'à 4094 VC à partir d'un port Dot1q, en utilisant tous les VLAN disponibles.

• IEEE 802.1ad - Également connu sous le nom de Q-in-Q, VLAN Stacking et double-tagging, ce protocole est basé sur 802.1Q mais utilise deux balises 802.1Q au lieu d'une. Il existe une balise extérieure ou s-tag (parfois appelée balise de service ou balise de fournisseur de services), et une balise intérieure ou c-tag (également appelée balise de client, 802.1ad). Q-in-Q est souvent utilisé par les fournisseurs de services pour étendre jusqu'à 4094 VLAN de clients en utilisant une seule balise de fournisseur de services.

Le trafic sera basculé vers la connexion virtuelle (VC) correspondante configurée dans la Fabric Equinix. Si le trafic est étiqueté avec un VLAN qui n'est pas mappé à une VC, ou s'il arrive non étiqueté, le trafic sera abandonné à l'entrée.

Traduction de VLAN

Equinix Fabric est essentiellement une Fabric de commutation de couche 2. Vous pouvez donc créer une connexion sur un VLAN et Equinix la traduit automatiquement en un VLAN sur le segment Ethernet de destination (côté z) en fonction de la façon dont le VLAN a été défini à cet endroit.

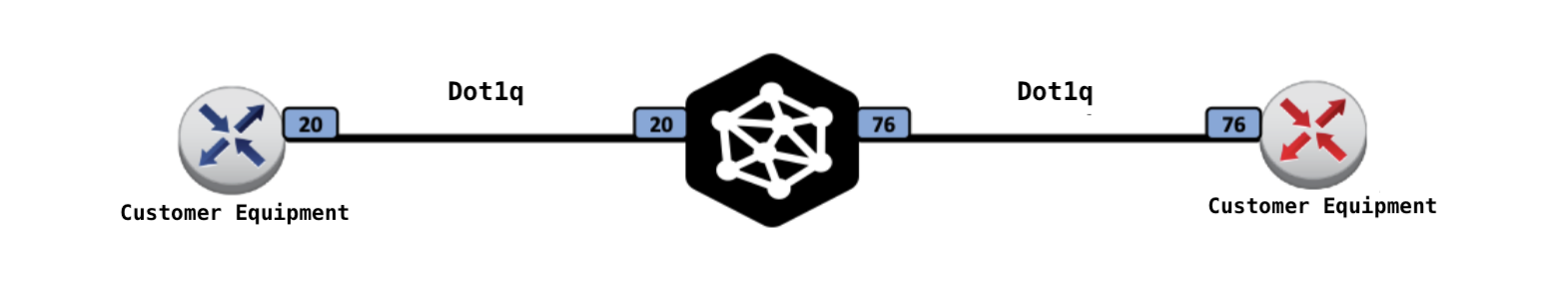

De Dot1q à Dot1q

Equinix traduit les balises Dot1q côté A et côté Z.

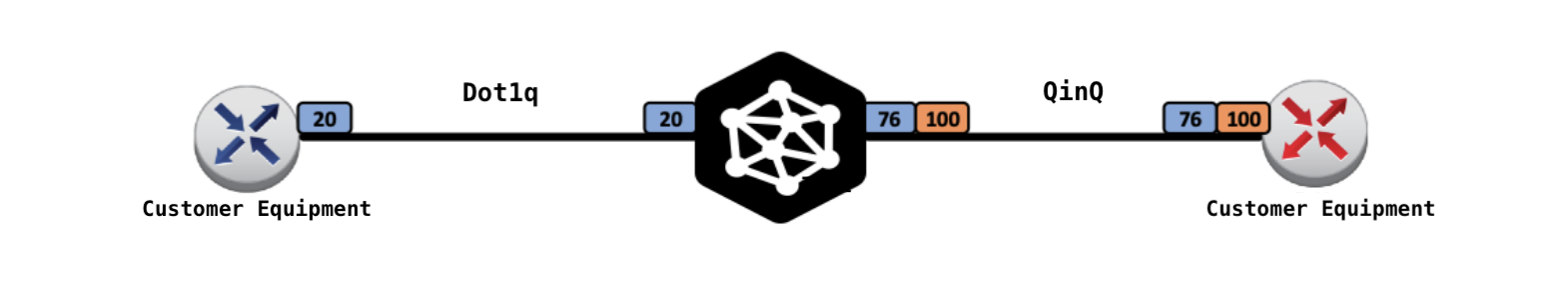

De Dot1q à QinQ

L'étiquette Dot1q du côté A est retirée et la trame est envoyée par l'interface du côté Z avec la combinaison s-tag.c-tag définie du côté Z poussée sur la trame.

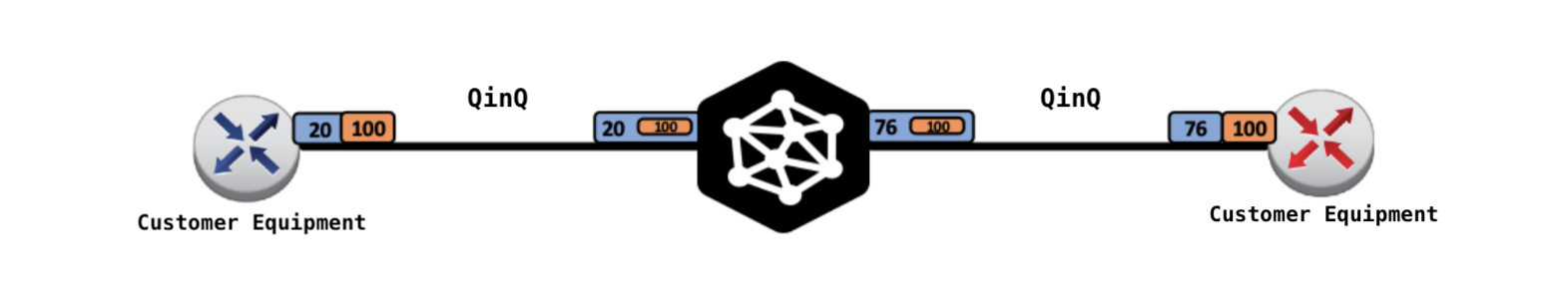

QinQ à QinQ

La trame est tunnellisée, le S-Tag (VLAN extérieur) est traduit et la trame encapsulée est préservée.

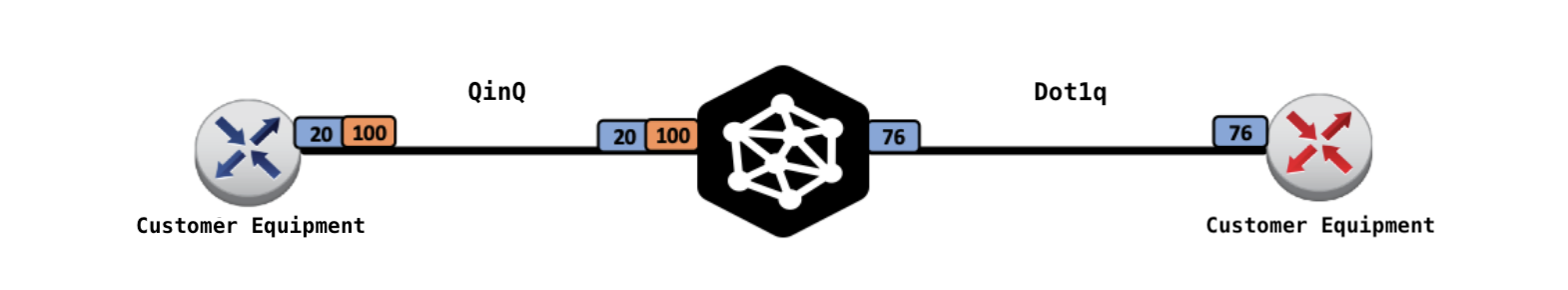

QinQ à Dot1q

La combinaison s-tag.c-tag du côté A est supprimée, et la trame est envoyée à l'interface du côté Z avec l'étiquette Dot1q du côté Z poussée sur la trame.

Exemple

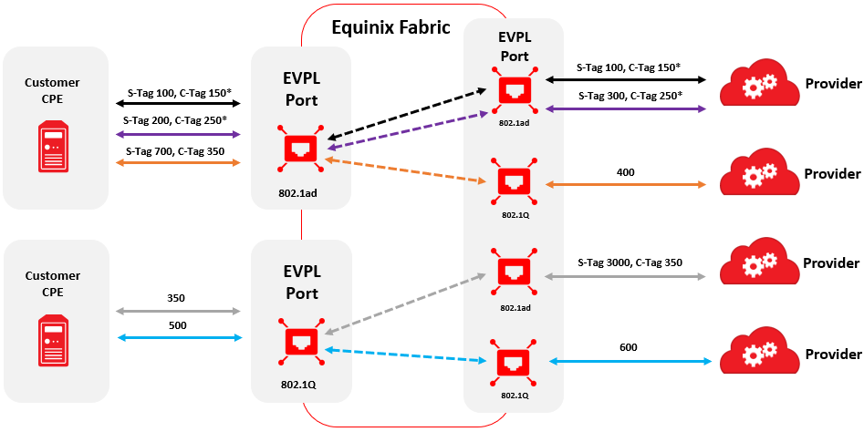

Le diagramme ci-dessous est un exemple complexe montrant les deux EVPL configurés pour 802.1ad et 802.1Q avec les caractéristiques suivantes :

• Plusieurs étiquettes peuvent être envoyées au même fournisseur.
• Plusieurs étiquettes peuvent être envoyées à différents fournisseurs.
• Le trafic non marqué est abandonné.
• Les étiquettes sans destination sont abandonnées.
• La Fabric d'Equinix ne tient pas compte des balises internes (Customer Tag, alias C-Tag) lors de la création de VC entre deux ports 802.1ad. La Fabric ne tient compte que de la balise externe (Service Tag, alias S-Tag).
• Equinix Fabric peut traduire toutes les balises, sauf entre deux ports 802.1ad (Equinix Fabric ne voit pas les balises internes et ne peut pas les traduire).

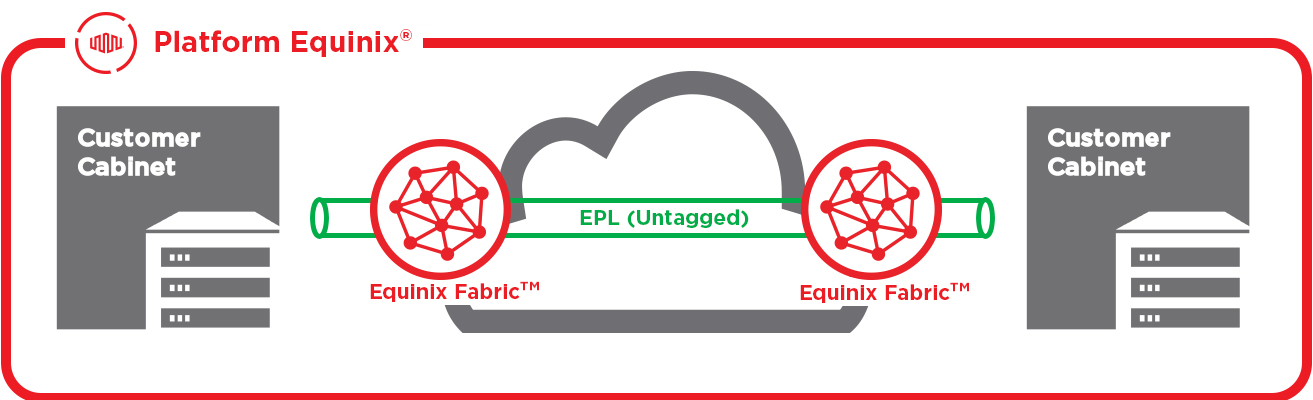

Ports Ethernet Private Line (EPL)

Sur les ports EPL, le trafic étiqueté VLAN, non étiqueté ou une combinaison des deux est transporté tel quel entre les deux ports.

Chaque port EPL permet une seule connexion et il n'y a pas de séparation du trafic. Les utilisateurs peuvent faire passer plusieurs VLAN par une connexion EPL, mais Equinix Access se contentera de faire passer les VLAN sans rien faire.

Exemple

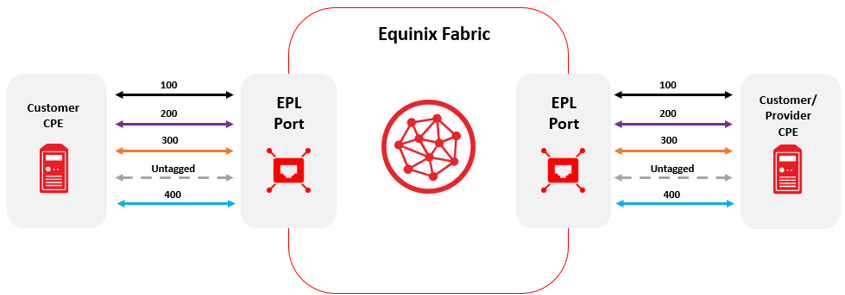

Le schéma ci-dessous est un exemple complexe illustrant l'utilisation de l'EPL sur Equinix Fabric. Les VC EPL présentent les caractéristiques suivantes :

• Ils sont très transparents - toutes les trames Ethernet, à l'exception des trames de pause, passent par l'EPL.
• Tout le trafic entrant dans un port EPL sortira vers le port EPL le plus éloigné.
• La Fabric d'Equinix n'est pas sensible à l'ensemble du trafic au sein du VC EPL ; la traduction de VLAN n'est pas prise en charge.
• L'EPL nécessite deux ports et seulement deux ports.
• Un seul VC est créé entre les ports EPL.
