Connecteurs

note

Les anciens services de la couche 3 (connecteurs, instances de routage et abonnements) sont en train d'être supprimés. Pour en savoir plus sur les nouveaux services de couche 3 proposés par Fabric, consultez la documentation Fabric Cloud Router.

Un connecteur réunit deux autres composants. Dans le contexte d'un service de base de la couche 3, il s'agit d'une connexion entre un port et une RI, bien qu'il puisse avoir et aura d'autres fonctions à l'avenir. Si le port est une interface étiquetée, le connecteur le fait avec un VLAN. La nature ou la configuration du port et de la RI ne sont généralement pas pertinentes et n'affectent pas la manière dont le connecteur est configuré, à l'exception de ce qui est indiqué ci-dessous dans les limitations.

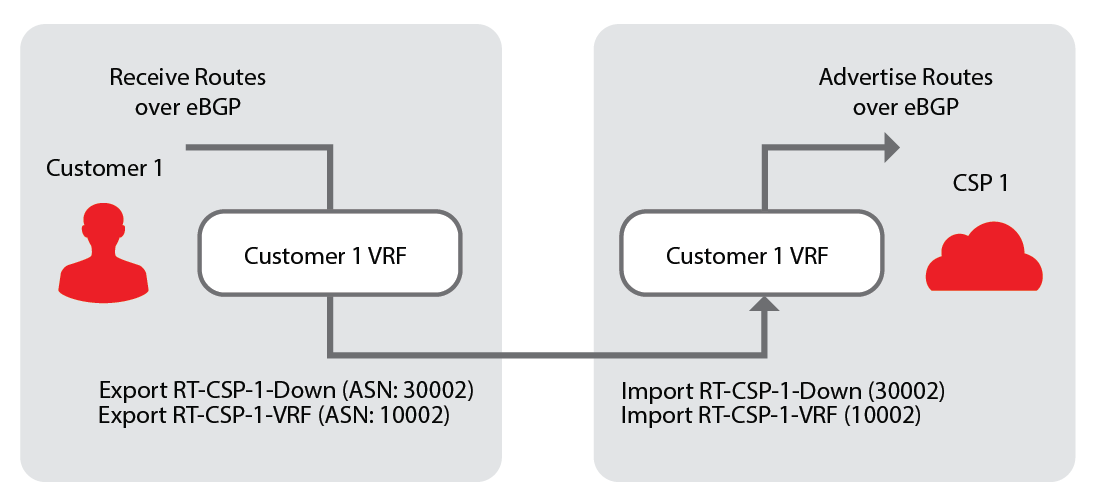

La connexion d'un port et d'un RI permet à un utilisateur de s'associer à Equinix à l'aide d'eBGP à l'une ou l'autre des extrémités du diagramme ci-dessous :

Limites

• Le composant connecteur est limité à la connexion d'un port et d'un RI. Les utilisateurs doivent savoir que le connecteur est un composant générique
• Une fois provisionnées, les adresses IP attribuées apparaîtront dans les détails du connecteur pour permettre à l'utilisateur de créer ses propres configurations.
• Bien que les utilisateurs puissent créer plusieurs connecteurs à partir du même port ou de plusieurs ports vers le même RI, le système n'autorisera pas les connecteurs de plus d'un groupe de châssis vers le même RI.

Création d'un connecteur

1. Connectez-vous au [Customer Portal] (https://portal.equinix.com/fabric) > Fabric Dashboard.

2. Allez dans Inventory, sélectionnez View Connectors, et cliquez sur Create Connector.

3. Remplir tous les champs pour la configuration de base du connecteur.

• Sélectionner l'Instance de routage à laquelle attacher le connecteur
• Sélectionner le port pour attacher le connecteur
• Nom du connecteur - La valeur par défaut est [nom du port] à [nom du RI], mais l'utilisateur peut saisir une valeur propre à son compte et à son métro.
• Conditionnel (C-Tag) - Si le port sélectionné est un port Dot1Q ou Q-in-Q, l'utilisateur saisit une valeur VLAN valide (si le port n'est pas marqué, aucun VLAN n'est saisi).
• Conditionnel (S-Tag) - Si le port sélectionné est un port Q-in-Q, l'utilisateur saisit une valeur VLAN valide (si le port n'est pas marqué, aucun VLAN n'est saisi).
• Une adresse électronique qui recevra les notifications relatives à ce composant

Services de réseau en option

Les services réseau optionnels permettent à un utilisateur de Cloud Exchange d'ajouter ou d'améliorer la fonctionnalité d'un composant ou d'une solution avec des configurations spéciales, des informations supplémentaires ou des flux de travail personnalisés. Ce composant fonctionnera correctement sans ces services, sauf si le système indique qu'un ou plusieurs d'entre eux sont nécessaires.

note

Lisez et comprenez toujours la description du service avant de l'ajouter ou de la modifier. Cela pourrait modifier la fonctionnalité de ce composant ou de composants connexes.

• Policer - Cette option vous permet d'imposer une limite supérieure à la vitesse du connecteur. Vous pouvez ajouter un policer à n'importe quelle connexion qui définit une limite de débit de trafic égale ou inférieure à la capacité du port auquel elle est connectée, en utilisant le VLAN comme interface secondaire. Tout le trafic à destination et en provenance de l'instance de routage, de tous les abonnements qui ne sont pas dédiés, est limité à cette vitesse. C'est également la vitesse à partir de laquelle le niveau de facturation est dérivé sur une connexion.

  Tout d'abord, déterminez si vous souhaitez choisir un niveau standard ou une vitesse personnalisée. Sélectionnez la case d'option à côté de la catégorie souhaitée.

  • Si vous avez choisi une vitesse standard, vous pouvez maintenant sélectionner le niveau de facturation que vous souhaitez attribuer. Si vous avez opté pour une vitesse personnalisée, vous devez saisir la vitesse et l'unité. Le niveau de facturation approprié vous est attribué

  • Si un service impose une vitesse, le policier devient obligatoire.

• Bi-directional Forwarding Detection (BFD) - Ceci active un protocole spécifique que le connecteur utilise lorsqu'il est associé à un RI. Le protocole BFD permet de détecter un signal BGP et est généralement utilisé comme fonction de surveillance pour déterminer un peering actif sur un lien particulier.

Gestion d'un connecteur

Le composant connecteur est utilisé pour connecter le port et une instance de routage afin que les données puissent passer entre eux.

info

Pour les organisations passées à Equinix Identity and Access Management, les autorisations de création et de gestion des composants de couche 3 sont héritées des paramètres d'autorisation de connexion de couche 2.

Allez dans Inventory et cliquez sur Connectors.

note

Pour trouver un connecteur, entrez son nom dans le champ Recherche de connecteurs. La fonction pratique d'auto-complétion vous aide à réduire la liste.

conseil

La barre de filtre vous offre des options utiles pour trier et restreindre les résultats de votre recherche. Vous pouvez trier vos connecteurs en fonction de leur statut, de leur nom et de leur date de création. Pour trier vos résultats, il vous suffit de cliquer sur le menu déroulant de chaque catégorie.

Marquage des ports

1. Vous pouvez choisir de laisser un port non marqué ou marqué.

2. Pour les ports Dot1Q, vous pouvez choisir d'étiqueter le port en sélectionnant Tagged et en saisissant son ID VLAN, qui doit être compris entre 2 et 4094.

3. Pour les ports QinQ, vous devez saisir un numéro pour votre sTag et votre cTag, qui doit être compris entre 2 et 4094.

4. L'encapsulation du port (Dot1Q ou QinQ) ne peut pas être modifiée à ce stade.

note

Dans Connecteurs, cliquez sur le connecteur que vous souhaitez voir en détail. La fenêtre de détail affiche des informations supplémentaires sur le connecteur, ainsi que sur le RI auquel il est connecté.

Modifier un connecteur

1. Allez dans Connecteurs, modifiez le nom du connecteur, les services réseau optionnels et les informations de contact.

2. Cliquez sur Edit à côté de la section que vous souhaitez réviser.

3. Lorsque vous avez terminé vos modifications, cliquez sur Update pour les enregistrer.

Cloner un connecteur

Vous pouvez faire une copie ou cloner un connecteur existant.

1. Allez dans Connecteurs et cliquez sur Clone Connector. Une fenêtre de demande de création de connecteur préremplie s'affiche avec tous les paramètres répliqués, à l'exception du nom et des ID VLAN. Les paramètres suivants sont reproduits dans le nouveau connecteur :

   • Localisation
   • Instance de routage
   • Port
   • Paramètres de l'étiquette
   • Paramètres de transfert bidirectionnel
   • Vitesses des policiers

2. Pour modifier les paramètres, cliquez sur Next. Vous pouvez revoir et soumettre la demande Clone Connector.

Supprimer un connecteur

1. Pour supprimer le connecteur, cliquez sur Delete Connector. Un message vous demande de confirmer votre envoi.

2. Une fois que vous avez confirmé, vous recevez une notification de réussite.

Lorsque le statut du connecteur indique "En cours de déprovisionnement", vous ne pouvez plus éditer ce connecteur.
