Exemples liés à l'informatique en nuage

Ces exemples décrivent quelques cas d'utilisation typiques liés au cloud pour Equinix Fabric Cloud Router :

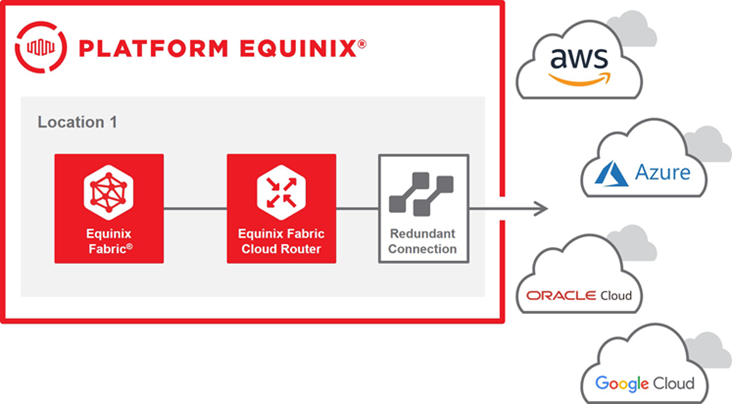

Routage de nuage à nuage​

Ce cas d'utilisation de Fabric Cloud Router montre comment améliorer les performances des applications et réduire les coûts.

  • Idéal lorsque vous utilisez des applications en nuage qui nécessitent un transfert de données entre différents fournisseurs de nuage. Vous pouvez acheminer le trafic localement plutôt que de passer par le centre de données le plus proche.
  • Évitez le trafic de backhauling en utilisant un routage privé et localisé de nuage à nuage là où vous en avez besoin. Cela permet de réduire la latence sans investir dans un déploiement physique.
  • Contourner l'internet public pour plus de fiabilité et de sécurité, et réduire les frais de sortie.
  • L'installation et le provisionnement de la configuration se font en quelques minutes, puis la gestion en est facilitée. Vous n'avez pas besoin d'exécuter BGP ou d'avoir un ASN, et vous pouvez faire évoluer la bande passante à la hausse ou à la baisse.
  • Profitez de la résilience intégrée. Lorsque vous configurez des connexions redondantes, un routeur virtuel diversifié est attribué. Il n'est pas nécessaire de déployer des routeurs virtuels redondants.

Exemple : Mise en réseau entre Google Cloud et Azure​

Vous pouvez vérifier que le routage de nuage à nuage a été précédemment établi avec Quick Connect entre Fabric Cloud Router et Google Cloud, et entre Fabric Cloud Router et Microsoft Azure.

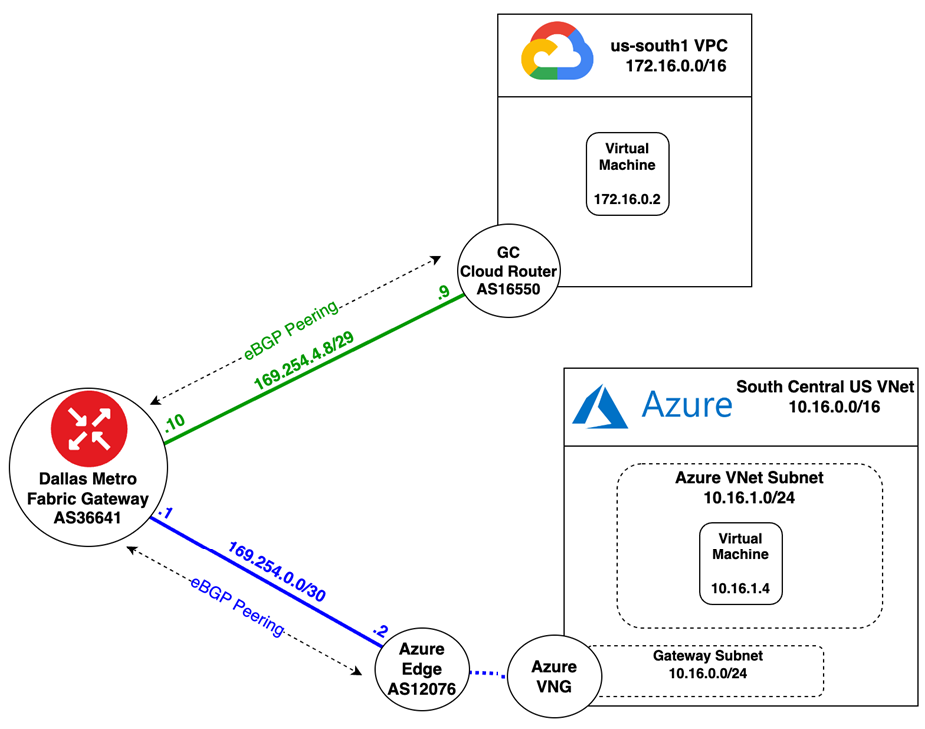

Voici un exemple de Fabric Cloud Router dans la région métropolitaine de Dallas, avec des connexions à l'infrastructure de la région us-south1 de Google Cloud et de la région South Central US de Microsoft Azure. Ces valeurs sont utilisées dans les procédures ci-dessous.

Composants​

  • Un Fabric Cloud Router existant dans le métro Equinix concerné, pour établir la mise en réseau cloud à cloud souhaitée. (Voir Créer un Fabric Cloud Router.
  • Une connexion rapide existante à Google, configurée avec les détails de routage requis. (Voir Connexion rapide à Google Cloud Platform.)
  • Une connexion existante à Azure, configurée avec les détails de routage requis. (Voir Connect to Azure.)
  • Toutes les configurations requises dans chaque fournisseur de services en nuage (CSP) respectif, pour annoncer et accepter des itinéraires par le biais de constructions de réseaux en nuage hybrides qui sont connectées à l'infrastructure concernée.
  • Une machine virtuelle (VM) active et en cours d'exécution dans chaque CSP, avec l'accès administratif et les autorisations de connexion nécessaires. (Nécessaire pour les étapes de validation externe décrites dans Verify Externally by Passing Traffic from Cloud to Cloud.

Vérifier à l'aide du portail client​

  1. Connectez-vous au [Equinix Customer Portal] (https://portal.equinix.com/fabric) et accédez à Fabric.

  2. Si votre compte Fabric a été transféré vers la plateforme Equinix Identity & Access Management (IAM), utilisez la liste déroulante Context Switcher pour accéder à votre projet et à ses actifs. Pour plus d'informations, consultez Identity and Access Management.

  3. Dans le menu Cloud Routers, sélectionnez Fabric Cloud Router Inventory.

  4. Dans la liste d'inventaire des connexions, localisez le nom du Fabric Cloud Router. Vous pouvez utiliser les options de filtrage pour restreindre votre recherche à l'aide de critères spécifiques.

  5. Cliquez sur le nom du Fabric Cloud Router concerné pour afficher une vue d'ensemble de ses détails, notamment son statut, son emplacement et son identifiant unique.

  6. Cliquez sur l'onglet Active Routes. Vérifiez que les routes attendues de chaque CSP sont affichées dans la table des routes.

  7. Si vous avez récemment configuré les détails de routage sur une ou plusieurs connexions, cliquez sur Load Active Routes pour actualiser l'affichage.

Vérifiez en externe en passant le trafic de nuage à nuage​

Vous pouvez également vérifier que le Fabric Cloud Router fonctionne correctement en acheminant le trafic réseau depuis l'infrastructure de l'un des CSP interconnectés vers une destination d'infrastructure située dans un autre CSP.

Vous pouvez utiliser l'utilitaire Linux ping pour envoyer une requête ICMP echo depuis une VM dans Google Cloud vers une VM de destination dans Azure. Ensuite, vous attendez une réponse ICMP echo de la VM dans Azure sur la VM dans Google Cloud.

  1. Se connecter à l'une des deux machines virtuelles fonctionnant dans chaque CSP associé à l'infrastructure connectée par le routeur de nuages.

  2. Exécutez une commande ping avec comme adresse de destination l'IP privée de l'autre VM à laquelle vous n'êtes pas connecté dans l'autre CSP.

    [user@cloud-gateway-documentation-instance ~]$ ping 10.16.1.4
    PING 10.16.1.4 (10.16.1.4) 56(84) bytes of data.
    64 bytes from 10.16.1.4: icmp_seq=1 ttl=61 time=14.6 ms
    64 bytes from 10.16.1.4: icmp_seq=2 ttl=61 time=12.2 ms
    64 bytes from 10.16.1.4: icmp_seq=3 ttl=61 time=12.6 ms
    64 bytes from 10.16.1.4: icmp_seq=4 ttl=61 time=13.1 ms
    64 bytes from 10.16.1.4: icmp_seq=5 ttl=61 time=12.6 ms
    ^C
    --- 10.16.1.4 ping statistics ---
    5 packets transmitted, 5 received, 0% packet loss, time 4006ms
    rtt min/avg/max/mdev = 12.184/13.013/14.565/0.830 ms

  3. Confirmez que vous recevez des réponses ICMP echo après avoir exécuté la commande.

La réception des réponses prouve que le trafic d'un CSP à l'autre passe par le routeur de nuages comme prévu.

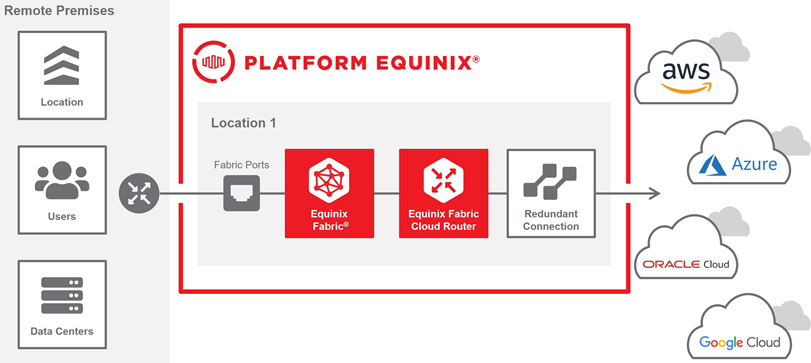

Migrations dans le nuage​

Ce cas d'utilisation Fabric Cloud Router démontre comment vous pouvez rapidement rééquilibrer vos services cloud lors du transfert de données et d'applications entre des fournisseurs de cloud ou des clouds privés. Votre réseau peut s'adapter à l'évolution des stratégies d'entreprise en utilisant une connectivité agnostique qui vous offre la flexibilité d'augmenter ou de réduire la taille de votre réseau pour une utilisation à court ou à long terme.

  • Vous pouvez rapidement et facilement établir une connectivité privée pour exécuter un transfert de données, en ne payant que ce dont vous avez besoin.
  • Évitez le verrouillage des fournisseurs afin de pouvoir migrer facilement d'un nuage à l'autre et éliminez les coûts d'investissement liés à l'infrastructure physique.
  • Déployer une bande passante à haut débit pour migrer efficacement les applications et les données n'importe où en utilisant le réseau mondial d'Equinix dans plus de 55 marchés.
  • Contourner l'internet public pour plus de fiabilité et de sécurité, et réduire les frais de sortie.

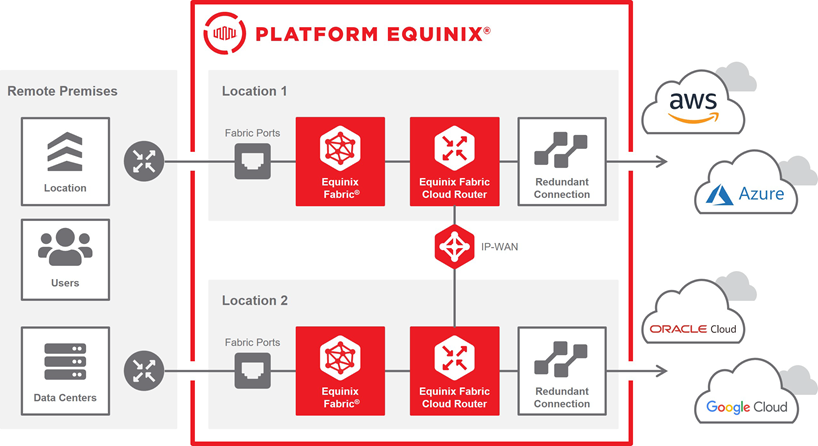

Applications hybrides multicloud​

Comme le montre ce cas d'utilisation, Fabric Cloud Router vous aide à gérer de manière transparente la croissance des applications hybrides multicloud qui nécessitent des transferts de données entre les clouds, les emplacements de périphérie et les centres de données. Pour réduire les coûts et étendre vos capacités existantes, Cloud Router gère efficacement les charges de travail entre les environnements et les emplacements cloud grâce à un service centralisé et évolutif qui étend et complète facilement votre réseau.

  • Évitez le trafic de backhauling en créant rapidement de nouveaux routeurs virtuels et connectez-les à l'aide d'IP-WAN pour créer votre propre réseau multipoint.
  • Gérez et surveillez votre réseau de manière centralisée grâce aux alertes, à l'enregistrement des événements, à l'utilisation des connexions et aux contrôles opérationnels dans le portail client.
  • Automatiser la connectivité avec des API ou Terraform.
  • Utilisez les options de service flexibles pour plus d'évolutivité, pas de niveaux prédéfinis d'engagement de bande passante, ou pas de connexion virtuelle maximale par routeur virtuel.
