Connexion à un appareil virtuel Network Edge

Configurez et provisionnez de nouvelles connexions entre le Fabric Cloud Router et un dispositif virtuel via le portail Equinix Customer Portal.

Conditions préalables

Vous devez déjà disposer d'une appliance Network Edge. Pour plus d'informations sur Network Edge, consultez la documentation Equinix Network Edge.

Créer une connexion à un appareil virtuel

1. Connectez-vous au [Equinix Customer Portal] (https://portal.equinix.com/fabric) et accédez à Fabric.

2. Si votre compte Fabric a été transféré vers la plateforme Equinix Identity & Access Management (IAM), utilisez la liste déroulante Context Switcher pour accéder à votre projet et à ses actifs. Pour plus d'informations, consultez Identity and Access Management.

3. Dans le menu Connexions, sélectionnez Create Connection.

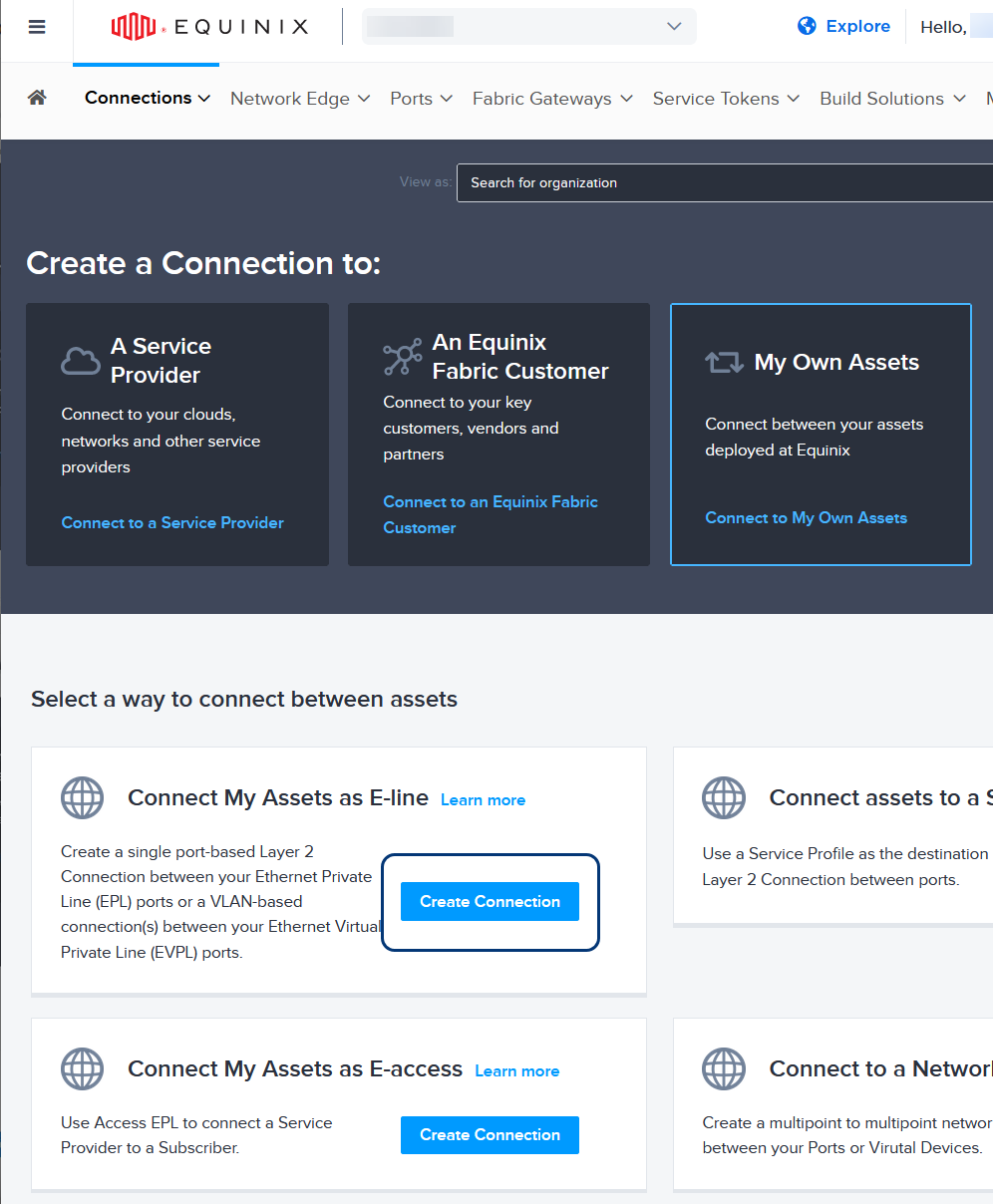

4. Dans la section Create a Connection to, cliquez sur Connect to My Own Assets.



5. Sur la carte Connect My Assets as E-line, cliquez sur Create Connection.

Le formulaire Select Locations s'affiche.

Sélectionner les lieux

note

Vous ne pouvez connecter un routeur en nuage qu'à d'autres points d'extrémité situés dans la même zone métropolitaine.

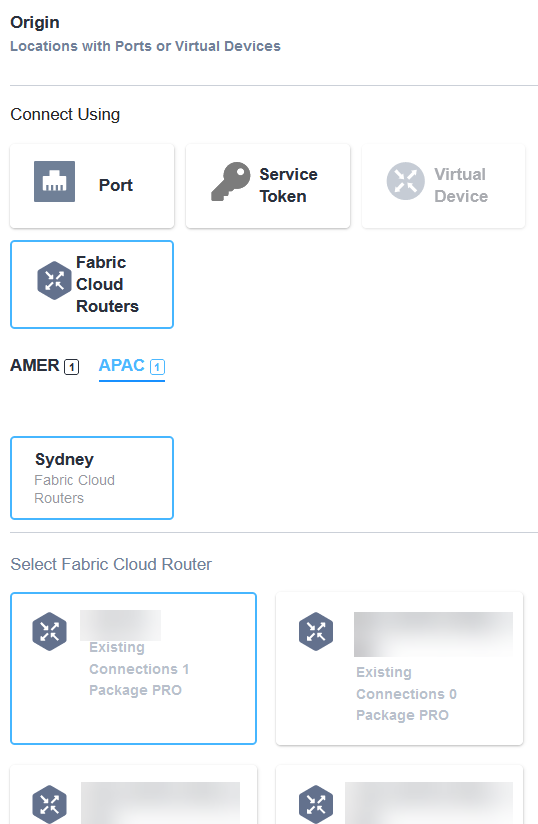

1. Dans la section Origin, cliquez sur la carte Fabric Cloud Routers.

2. Sélectionnez l'onglet région, l'emplacement Metro et la carte Fabric Cloud Router pour votre nouvelle connexion.

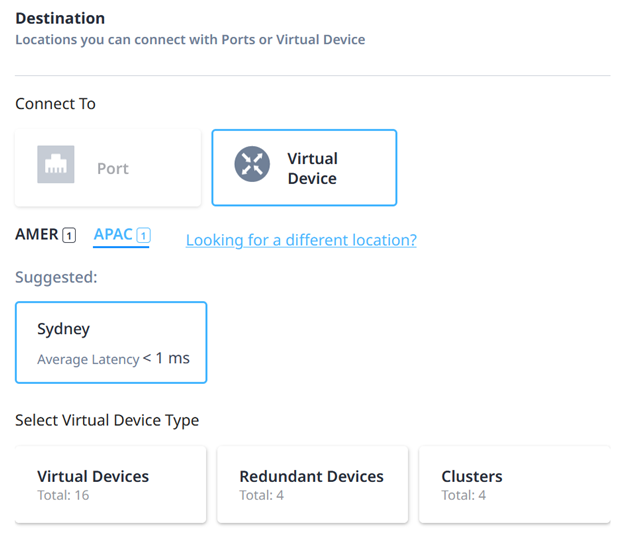

3. Dans la section Destination, sélectionnez la carte Virtual Device et l'emplacement Metro.



Sélectionner la redondance

Sélectionnez une option de redondance dans la section Select Virtual Device Type.

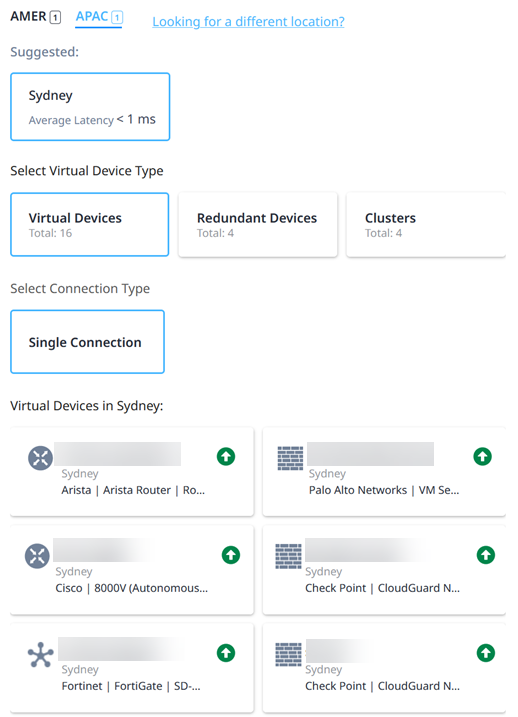

Appareils virtuels - Créez une connexion à un appareil virtuel autonome dans cette zone métropolitaine.

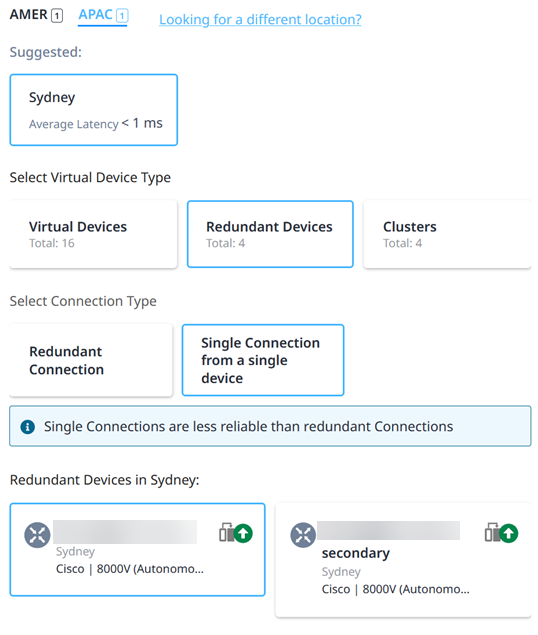

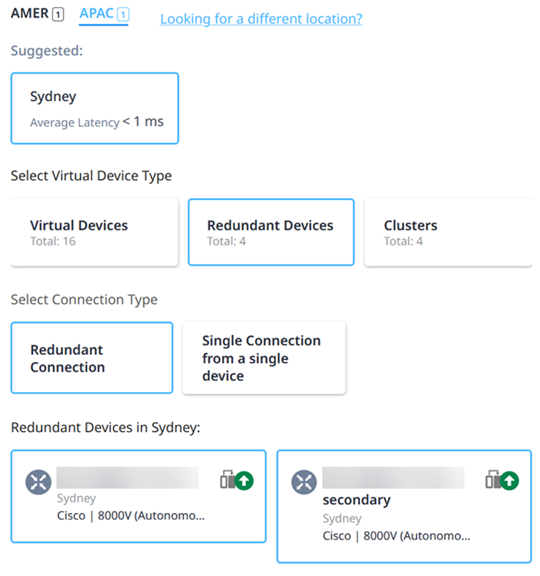

Redundant Devices - Sélectionnez l'un des deux choix possibles :

• Cliquez sur Redundant Connection pour créer une paire de connexions à des dispositifs virtuels redondants.



• Cliquez sur Single Connection à partir d'un seul périphérique pour vous connecter à l'un des périphériques virtuels redondants.

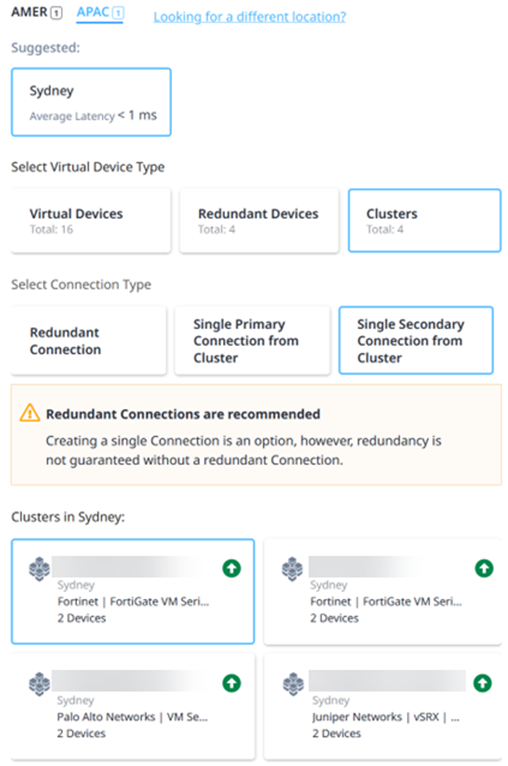

  Clusters - Sélectionnez l'un des trois choix proposés :

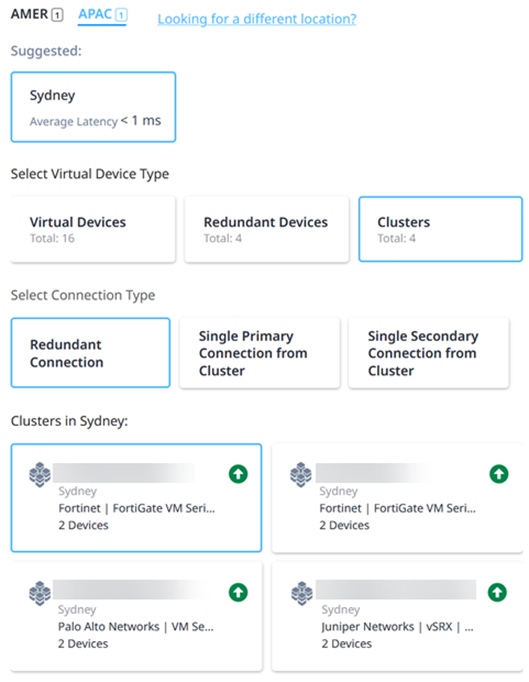

• Cliquez sur Redundant Connection pour créer une paire de connexions au cluster.

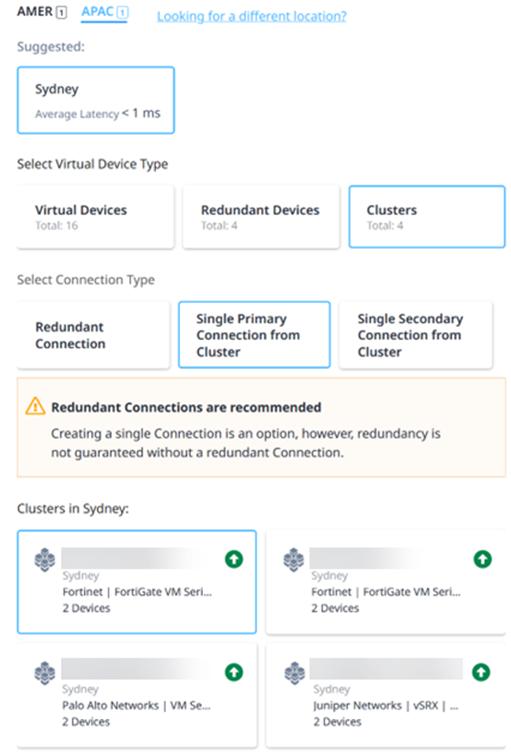

• Cliquez sur Single Primary Connection from Cluster pour créer une connexion unique à un nœud du cluster.



• Cliquez sur Single Secondary Connection from Cluster pour créer une connexion redondante vers un nœud du cluster.



  Cliquez sur Next. Le formulaire Connection Details s'affiche.

Détails de la connexion

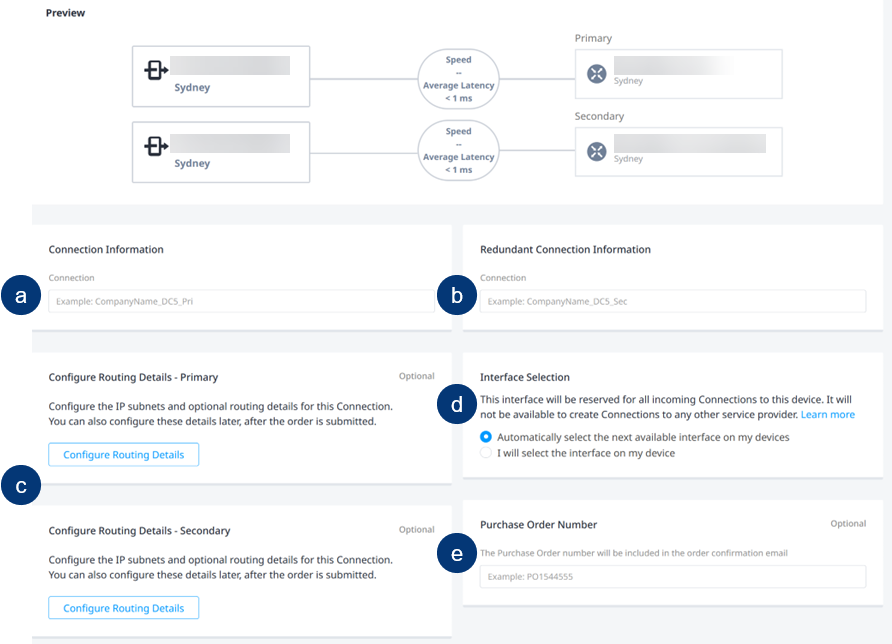

1. Fournissez des détails sur vos nouvelles relations dans ces domaines :



   • Informations sur la connexion - Saisissez un nom pour la nouvelle connexion primaire.
   • Informations sur la connexion redondante - Saisissez un nom pour la nouvelle connexion secondaire, si vous créez une connexion redondante.
   • Configurer les détails du routage (primaire, secondaire) - Saisissez les valeurs des sous-réseaux IPv4 et IPv6, du protocole BGP (Border Gateway Protocol), de la détection de transfert bidirectionnel (BFD) et d'autres détails. Vous pouvez configurer ces valeurs maintenant ou après l'envoi de la commande. Les nouvelles connexions ne sont pas approvisionnées tant que les détails de routage ne sont pas configurés. Pour plus d'informations, voir Configure Routing Details.
   • Sélection d'interface - Sélectionne automatiquement la prochaine interface disponible sur les dispositifs virtuels ou sélectionne une interface parmi toutes les interfaces disponibles sur les dispositifs virtuels.
   • Numéro du bon de commande - Saisissez un numéro qui sera inclus dans l'e-mail de confirmation.

2. Sélectionnez une Vitesse de connexion.

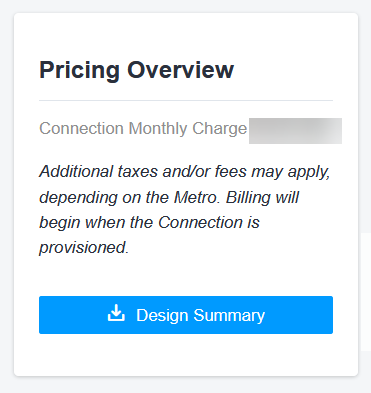

3. La section Pricing Overview indique les frais mensuels pour les nouvelles connexions. Cliquez sur Design Summary pour télécharger une version PDF.



4. Cliquez sur Suivant.

La page Review s'affiche.

Révision

1. Vérifiez les détails des connexions dans la section Résumé des connexions.

2. Dans la section Notifications, vous pouvez ajouter une ou plusieurs adresses e-mail supplémentaires. Cliquez sur Add Another Email et saisissez une adresse. Répétez cette étape pour ajouter d'autres adresses.



3. La section Pricing Overview indique le tarif mensuel. Cliquez sur Design Summary pour télécharger une version PDF.

4. La section Routing Details montre les détails de routage fournis pour les connexions.

   note

   Vous pouvez fournir les détails de la configuration du routage pour les connexions avant de soumettre votre commande. Vous pouvez également fournir ces détails après l'envoi de la commande.

5. Cliquez sur Soumettre la commande.

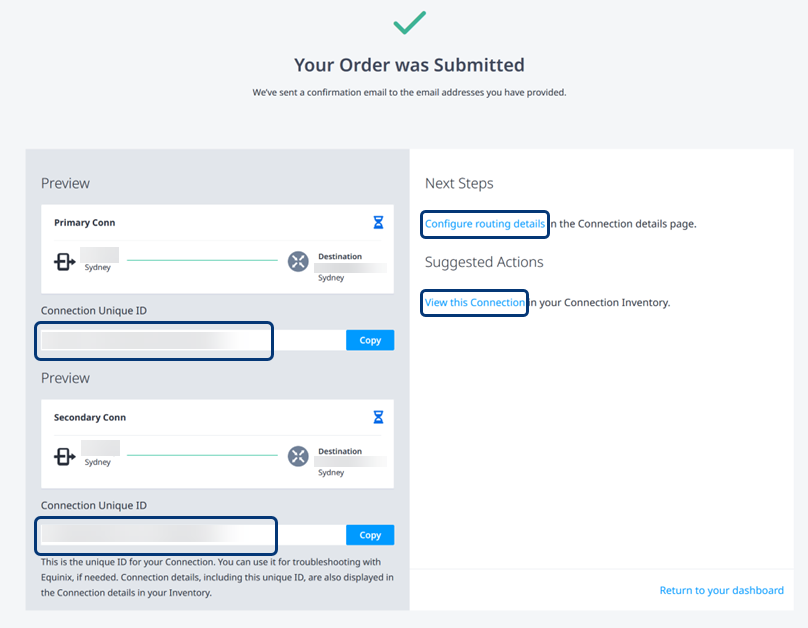

Une page de confirmation affiche les identifiants uniques de connexion et un lien vers la configuration des détails de routage, si ces détails n'ont pas été fournis.

conseil

Pour afficher la liste d'inventaire de vos connexions de port, cliquez sur View This Connection (Afficher cette connexion). Pour plus d'informations, reportez-vous à la section Inventaire du Fabric Cloud Router.

Configuration des détails du routage

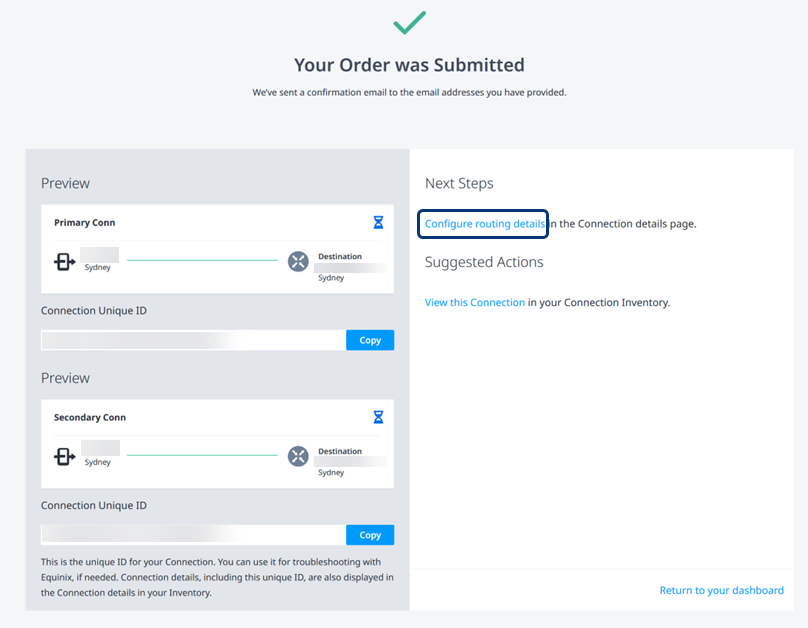

Si les détails du routage n'ont pas été fournis lors de la création de la connexion, la section Next Steps de la page de confirmation fournit un lien pour Configurer les détails du routage.

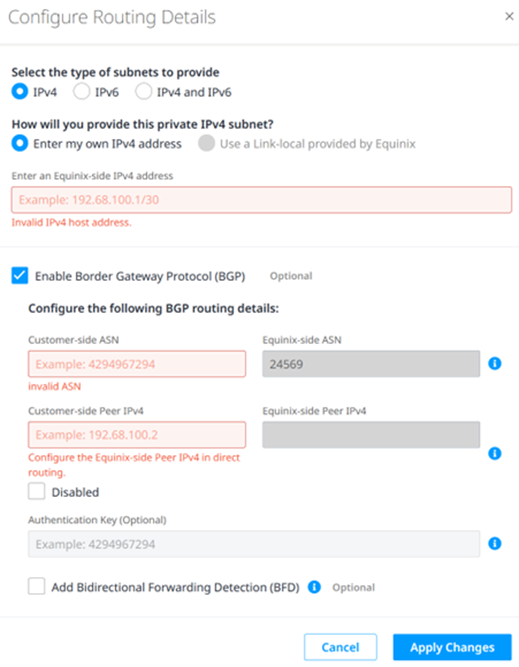

1. Sur la page Connections, cliquez sur Configure Routing. Le formulaire Configure Routing Details s'affiche.



2. Entrez une adresse IPv4 côté Equinix (Fabric Cloud Router) pour la connexion.

3. Sélectionnez Enable Border Cloud Router Protocol (BGP), puis entrez un ASN côté client (dispositif virtuel) et une adresse hôte IPv4 côté client (dispositif virtuel).

4. Entrez une clé d'authentification et ajoutez un intervalle de détection de transmission bidirectionnelle (BFD).

5. Cliquez sur Apply Changes.

Les détails du routage sont mis à jour et la connexion est entièrement provisionnée.

note

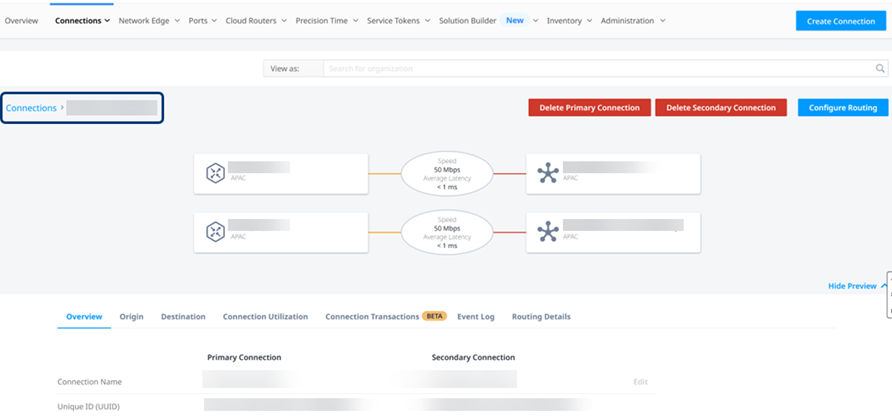

Pour les connexions redondantes - Vous pouvez afficher les détails des deux connexions côte à côte, mais vous ne pouvez configurer les informations de détails de routage que pour la connexion que vous avez choisi d'afficher. La connexion que vous gérez est identifiée en haut à gauche de la page.

Connexion au Network Edge à l'aide de l'API

Vous pouvez utiliser l'API Fabric Cloud Router pour automatiser cette procédure et l'intégrer à vos systèmes internes. Pour plus de détails, consultez Connecter Fabric Cloud Router au dispositif Network Edge.
