Connexion à un VLAN Metal

Configurer et provisionner de nouvelles connexions entre le Fabric Cloud Router et un réseau Metal d'Equinix.

Pour commencer le processus de configuration et de provisionnement, vous aurez besoin d'un VLAN Metal disponible dans la console Metal d'Equinix. Ensuite, depuis le portail Equinix Customer Portal, vous pouvez créer votre connexion Metal-to-Cloud Router. Enfin, configurez les détails de routage pour votre routeur cloud et vérifiez l'état de vos connexions.

Conditions préalables

• Vous devez disposer d'un compte sur la console Metal d'Equinix et d'un serveur Metal disponible.
• Vous devez disposer d'un Fabric Cloud Router existant dans le métro Equinix où vous souhaitez établir la connectivité souhaitée avec Metal. (Voir Créer un Fabric Cloud Router.)
• Vous pouvez créer une connexion redondante ou unique à un VC Metal. Pour plus de fiabilité, Equinix recommande d'établir une connexion redondante. La création de connexions redondantes nécessite l'utilisation de deux VLAN Metal.
• Vous devez choisir un Fabric Cloud Router pour le côté A de la connexion et un VLAN Metal pour le côté Z.
• Les connexions des Fabric Cloud Router aux VLAN Metal sont facturées par Fabric. Les frais sont portés au compte de facturation sous lequel le routeur cloud a été commandé.

Créer un VLAN Metal

Si vous disposez déjà d'un VLAN Metal pour la nouvelle connexion au routeur cloud, passez à Sélectionner un routeur cloud et une connexion Metal.

1. Connectez-vous à la console Metal d'Equinix à l'adresse console.equinix.com.

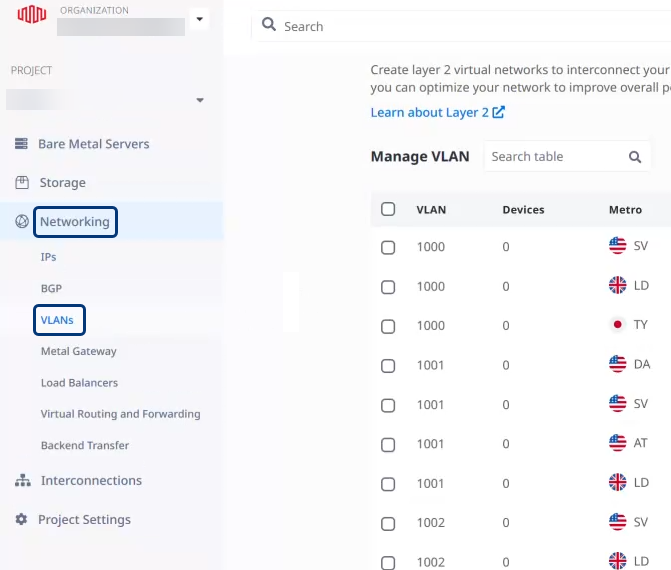

2. Dans le menu de navigation, cliquez sur Réseau > VLANs.



3. Créez un nouveau VLAN en cliquant sur + Add VLAN.

   1. Choisissez un métro dans la liste déroulante.
   2. Saisissez une description et un VNID.
   3. Cliquez sur Add VLAN.
   4. Répétez ces étapes pour créer un deuxième VLAN dans le même métro pour la redondance.

4. Dans la liste Manage VLAN, identifiez un ou deux VLAN à utiliser pour vos nouvelles connexions au routeur cloud en suivant les étapes ci-dessous.

Vous trouverez de plus amples informations sur la création et la gestion des VLAN Metal à l'adresse [VLANs on Equinix Metal.

Sélectionner un routeur en nuage

note

Si vous devez créer un nouveau Cloud Router, consultez Create a Fabric Cloud Router.

1. Connectez-vous au [Equinix Customer Portal] (https://portal.equinix.com/fabric) et accédez à Fabric.

2. Si votre compte Fabric a été transféré vers la plateforme Equinix Identity & Access Management (IAM), utilisez la liste déroulante Context Switcher pour accéder à votre projet et à ses actifs. Pour plus d'informations, consultez Identity and Access Management.

3. Identifiez le routeur cloud à utiliser pour votre connexion Metal :

   1. Dans le menu Cloud Routers, sélectionnez Fabric Cloud Router Inventory.
   2. Dans la liste des Fabric Cloud Router Names, sélectionnez un Cloud Router provisionné et disponible.

4. Dans le menu Connexions, sélectionnez Create Connection.

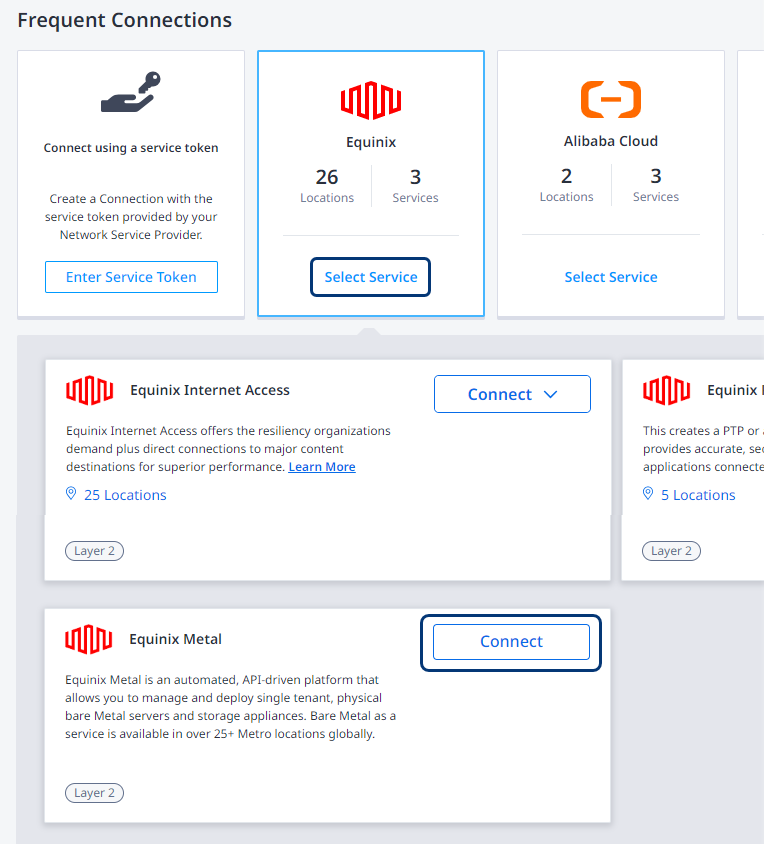

5. Dans la carte Equinix Frequent Connections, cliquez sur Select Service.



6. Cliquez sur Connect dans la carte Equinix Metal.

Le formulaire Connect - Metal and Fabric s'affiche.

Configuration du métal

1. Dans la section Type de configuration, cliquez sur Redundant ou Primary. Une configuration redondante nécessite deux VLAN, tandis qu'une configuration primaire n'en nécessite qu'un seul. Equinix recommande d'utiliser une configuration redondante pour augmenter la fiabilité de vos connexions.

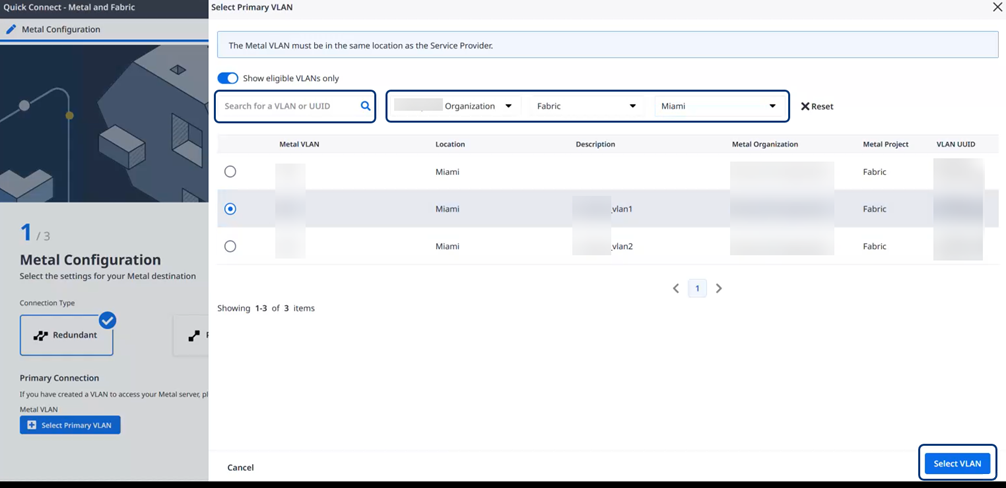

2. Dans la section Primary Connection, cliquez sur + Select Primary VLAN.



3. Sélectionnez un VLAN Metal dans la liste. Pour localiser les VLAN particuliers que vous avez créés précédemment, vous pouvez filtrer la liste par :

   • Saisissez un nom de VLAN ou un UUID dans le champ de recherche, ou
   • Cliquez sur une ou plusieurs listes déroulantes Metal Organization, Metal Project ou Location pour réduire la liste des VLANs affichés.
   note

   Vous ne pouvez connecter un routeur en nuage qu'à d'autres points d'extrémité situés dans la même zone métropolitaine.

4. Cliquez sur Select VLAN. Le résumé de la configuration est mis à jour pour indiquer votre connexion VLAN principale et votre emplacement.

5. Pour configurer une connexion redondante, répétez le processus de la section Connexion secondaire.

6. Cliquez sur Suivant.

Configurez votre connexion

1. Dans la liste déroulante Origin Asset Type, choisissez Cloud Router pour votre type de connexion côté A.

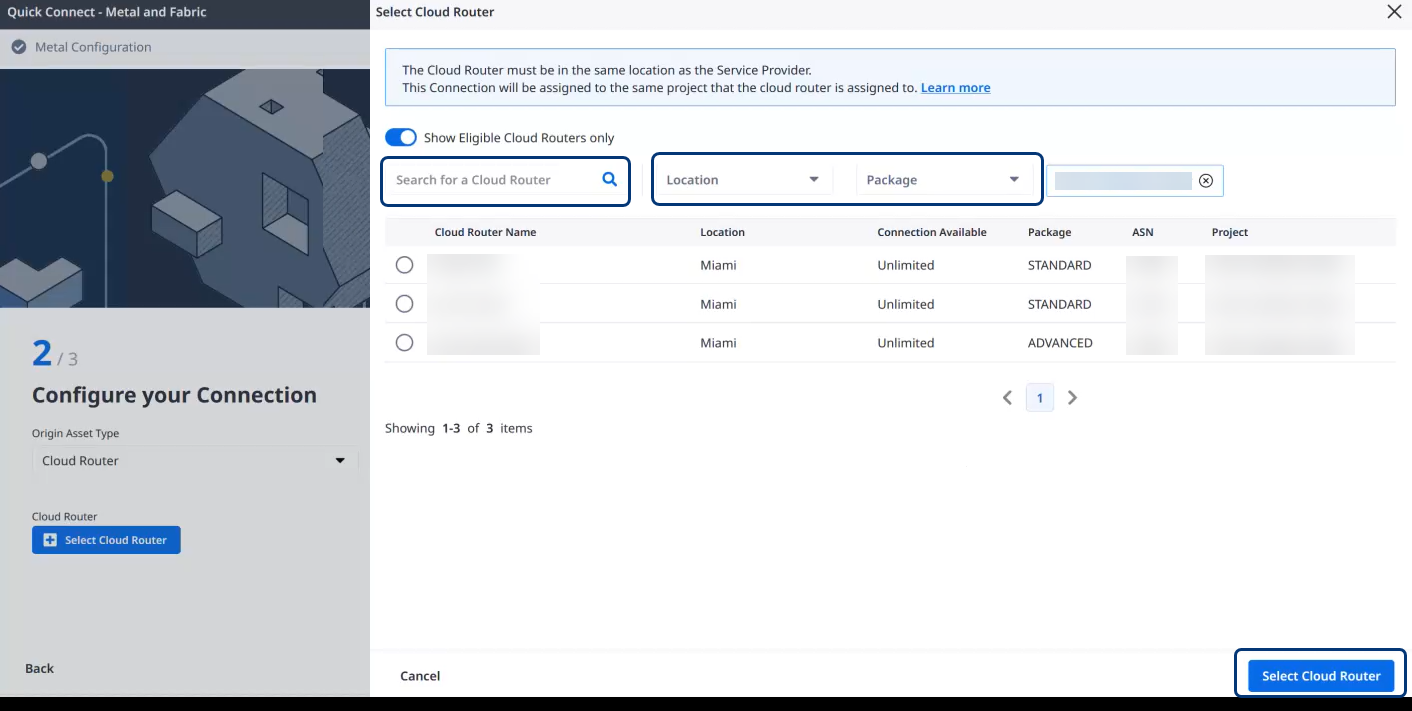

2. Cliquez sur + Select Cloud Router.



3. Sélectionnez un routeur cloud dans la liste. Pour localiser un routeur en nuage particulier, vous pouvez filtrer vos résultats :

   • Saisissez un nom dans le champ de recherche, ou
   • Cliquez sur une ou plusieurs des listes déroulantes Location ou Package pour réduire la liste affichée.
   note

   Vous ne pouvez connecter un routeur en nuage qu'à d'autres points d'extrémité situés dans la même zone métropolitaine.

4. Cliquez sur Select Cloud Router. Le résumé de la configuration en haut de votre navigateur web est mis à jour et indique votre Cloud Router comme ressource d'origine.

5. Saisissez le nom de l'interconnexion métallique. Il s'agit du nom de l'interconnexion Metal qui regroupe vos connexions primaires et secondaires (également appelées circuits virtuels sur Equinix Metal). Il sera affiché dans la console Metal.

6. Saisissez un nom de connexion pour la connexion primaire. Si vous créez une configuration redondante, saisissez également un Nom de connexion pour la connexion secondaire. Ce sont ces noms qui s'afficheront dans la liste Fabric Connections Inventory une fois les connexions créées.

7. Dans la liste déroulante Bande passante, choisissez une bande passante pour la connexion primaire. Si vous créez une configuration redondante, la largeur de bande de la connexion secondaire sera automatiquement définie pour correspondre à celle de la connexion primaire.

   • Des bandes passantes de 50 Mbps à 1 Gbps sont disponibles gratuitement pour les forfaits Cloud Router payants.
   • Des bandes passantes de 2 à 10 Gbps sont disponibles aux prix indiqués. (Les connexions aux VLAN Metal d'Equinix ne sont actuellement prises en charge que jusqu'à 10 Gbps).
   note

   Pour afficher les informations tarifaires et d'autres détails relatifs à cette commande, cliquez sur Afficher le résumé de la commande en bas à droite de la page. Dans le récapitulatif de la commande, cliquez sur Télécharger le récapitulatif de la commande pour obtenir une version PDF.

8. Cliquez sur Suivant.

Examiner et soumettre la commande

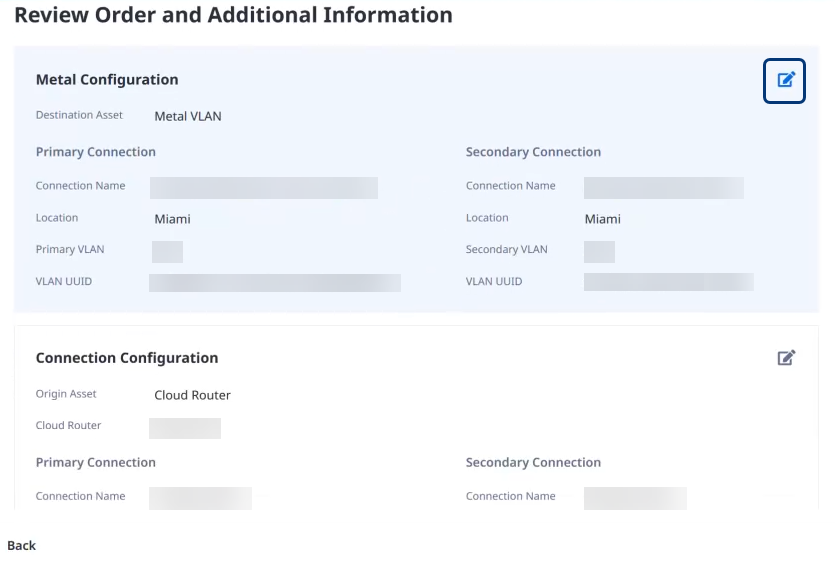

1. Examinez les détails de la section Metal Configuration, y compris le nom de la connexion du circuit virtuel, et de la section Connection Configuration, y compris les noms des connexions primaire et secondaire et les largeurs de bande. Pour revenir aux étapes précédentes afin d'apporter des modifications, cliquez sur l'icône de modification.



2. Passez en revue les Informations complémentaires. Si nécessaire, indiquez des adresses électroniques supplémentaires dans la section Notifications. Vous pouvez également saisir un Numéro de commande et un Identifiant de référence client.

3. Cliquez sur Order Summary pour consulter les Détails de la commande et les informations tarifaires.

4. Pour soumettre votre commande, cliquez sur Create Connection.

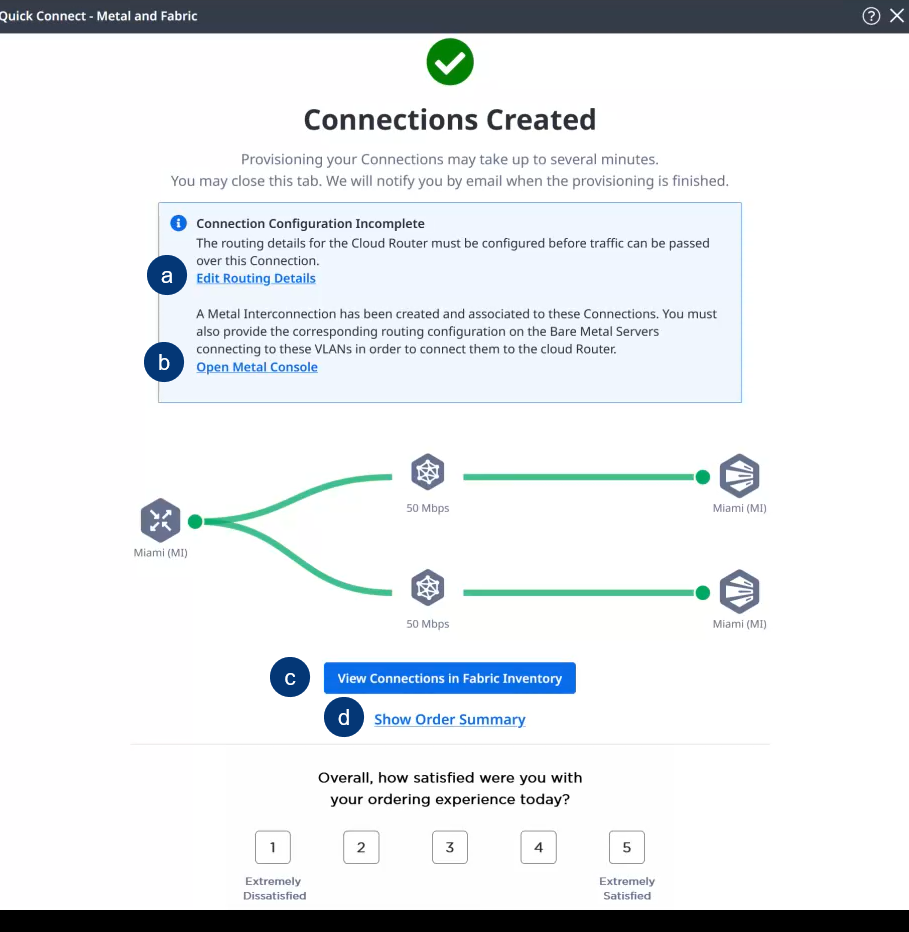

   Lorsque le processus d'interconnexion est terminé, une page de réussite affiche un résumé des nouvelles connexions. Pour vous guider dans le processus d'approvisionnement, des liens supplémentaires sont inclus :

• Modifier le routage - Fournir des détails pour compléter la configuration du routeur cloud.

• Console Open Metal - Configurez le routage BGP sur les serveurs Bare Metal se connectant aux VLAN utilisés par la nouvelle connexion.

• Afficher les connexions dans l'inventaire de la Fabric - Permet d'afficher l'état et d'autres détails concernant cette nouvelle connexion dans le portail du client.

  conseil

  Dans la page Inventaire des connexions Fabric, vous pouvez sélectionner les options de filtrage Fabric Cloud Router et Metal VLANs pour localiser facilement votre nouvelle connexion.

• Afficher le récapitulatif de la commande - Permet d'afficher les informations tarifaires et d'autres détails relatifs à cette commande.

note

Vous devez compléter les sections supplémentaires ci-dessous pour activer complètement la nouvelle connexion.

Modifier les détails de l'acheminement

Pour terminer le processus d'activation, vous devez modifier les détails de routage de la connexion dans le portail client afin de configurer les protocoles de routage.

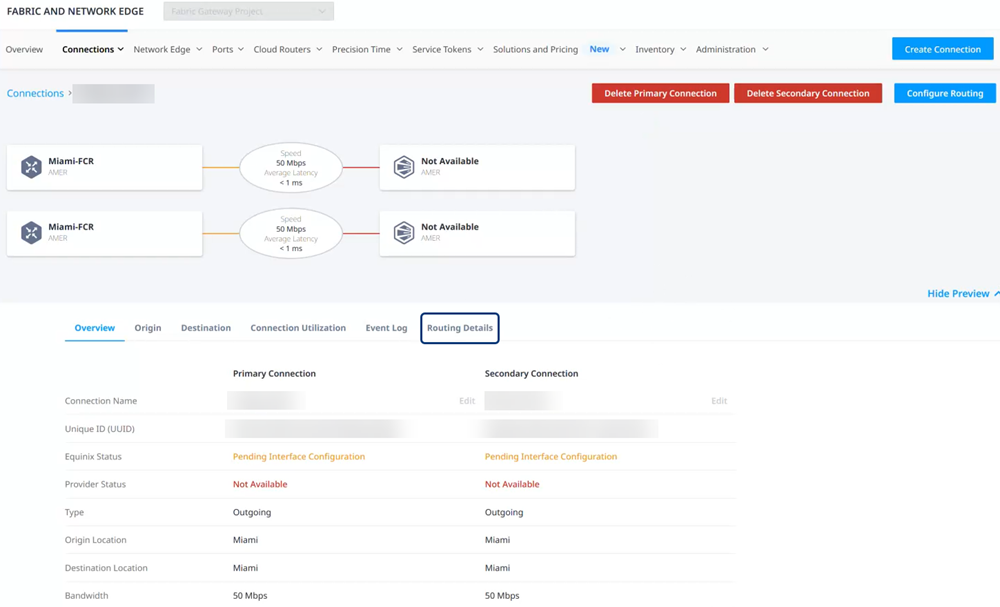

1. Sur la page de succès Fabric Connections Created, cliquez sur Edit Routing. Dans le portail client, les détails des connexions pour vos nouvelles connexions primaires et secondaires sont affichés dans la Vue d'ensemble.

2. Cliquez sur l'onglet Routing Details.

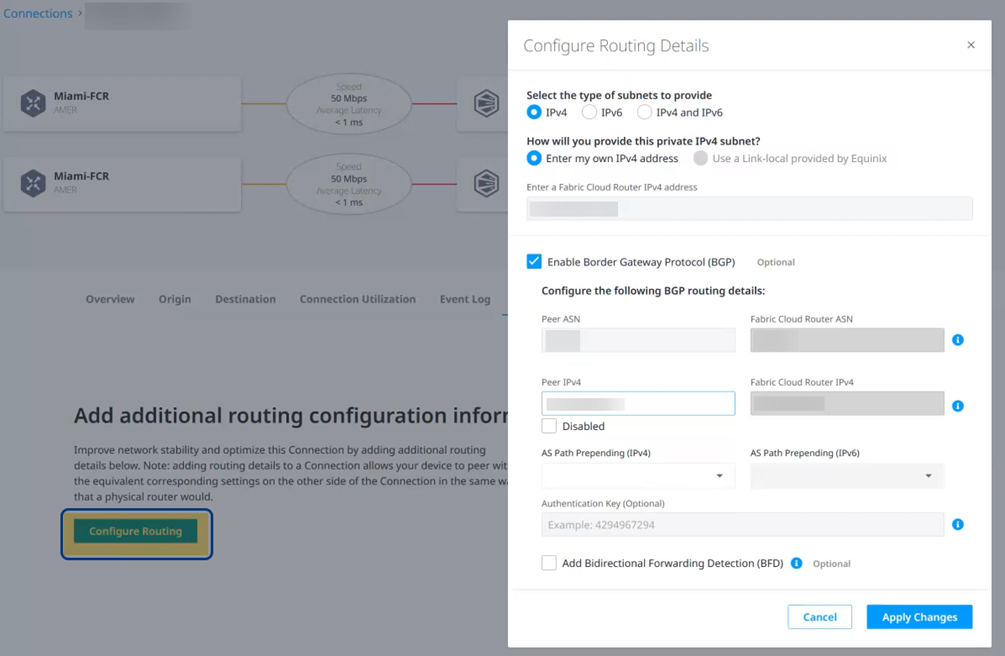

3. Cliquez sur Configure Routing.



4. Dans le formulaire Configurer les détails du routage, saisissez une adresse IPv4 du Fabric Cloud Router.

5. Sélectionnez Enable Border Gateway Protocol (BGP).

6. Pour configurer les détails du routage BGP, entrez un ASN et un IPv4 de l'homologue.

7. Cliquez sur Apply Changes.

Si vous avez créé une connexion redondante, répétez ces étapes pour la connexion secondaire.

Dans la page Routing Details, cliquez sur l'onglet Overview pour afficher vos connexions primaires et secondaires. Lorsque le processus est terminé, le Equinix Status devient Provisioned, et le Provider Status devient Available.

Passez à la [Console Metal Equinix] (https://console.equinix.com) sur la page Interconnexions.

Configurer le routage dans Metal

1. Connectez-vous à la [console Metal d'Equinix] (https://console.equinix.com). Si vous êtes sur la page de succès Fabric Connections Created, cliquez sur Open Metal Console.

2. Naviguez jusqu'à l'Organisation et au Projet souhaités.

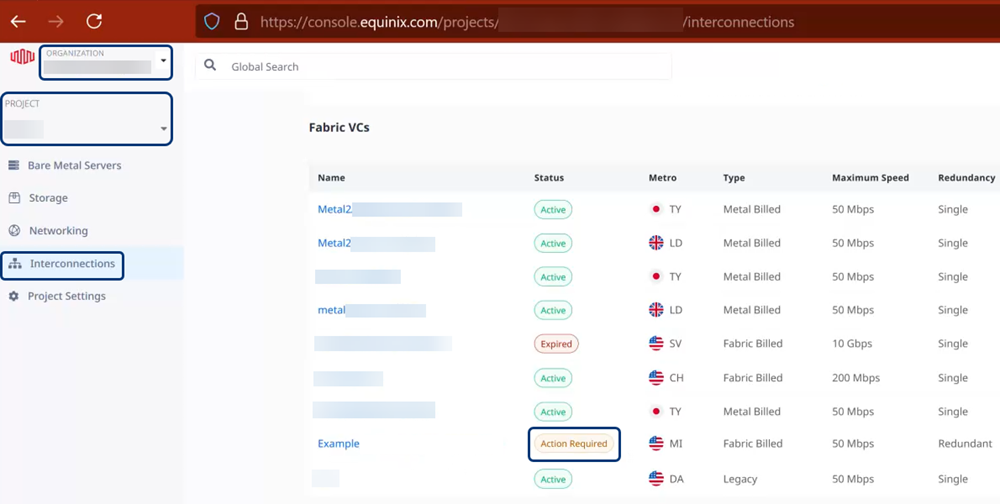

3. Dans le menu de navigation, cliquez sur Interconnexions. L'interconnexion du Cloud Router que vous avez créée est incluse dans la liste des VC de Fabric.



   • Si vous n'avez pas encore configuré les détails du protocole de routage pour la connexion sur Fabric, la console Interconnexion sur le Metal affichera l'état Action requise.
   • Si les détails du protocole de routage sont configurés sur la connexion sur Fabric, l'Interconnexion sur la console Metal affichera le statut Actif.

4. Cliquez sur le nom de votre nouvelle interconnexion Cloud Router. La page Overview affiche plus d'informations.

5. Cliquez sur l'onglet Primary Port pour vérifier le statut "actif" de cette connexion. Les détails du circuit virtuel ou de la connexion primaire, avec le VLAN Metal associé, sont inclus.

6. Pour une connexion redondante, cliquez sur l'onglet Port secondaire pour vérifier l'état de cette connexion. Les détails du circuit virtuel ou de la connexion secondaire, avec le VLAN Metal associé, sont inclus.

7. Assurez-vous que votre réseau local virtuel se connecte à votre serveur Bare Metal. Pour plus de détails, consultez VLANs on Equinix Metal.

8. Une fois que votre serveur Bare Metal est connecté au réseau local virtuel, vous pouvez configurer le routage BGP sur les serveurs Bare Metal connectés aux réseaux locaux virtuels afin d'établir des relations d'homologue avec le Fabric Cloud Router. Vous pouvez le faire directement à partir du serveur Metal nu en exploitant des suites de protocoles de routage open source telles que FRRouting. Vous pouvez également utiliser toutes les applications ou tous les logiciels exécutés sur le serveur capables d'établir des correspondances avec le Fabric Cloud Router.
