Gérer les tables de routage

Vous pouvez charger, rechercher et gérer la table des itinéraires pour vos Fabric Cloud Router. Vous pouvez également afficher les préfixes reçus et les préfixes annoncés vers les pairs BGP sur les connexions individuelles des routeurs cloud.

Visualiser et exporter les routes actives du routeur en nuage

Après avoir créé un routeur cloud et établi une ou plusieurs connexions avec des homologues BGP distants, vous pouvez afficher les routes actives installées dans la table de routage du routeur cloud.

info

Les itinéraires actifs sont des itinéraires qui ont été sélectionnés dans le cadre de la sélection des itinéraires.

Les routes répertoriées dans le tableau des routes actives ont fait l'objet de politiques de filtrage des routes et de politiques BGP de réception (par exemple, modification de la MED de réception).

Seules les routes qui ont été sélectionnées comme valides et préférées par le processus de sélection des routes BGP sur le routeur cloud seront installées dans la table des routes actives.

Naviguez jusqu'à la page Fabric Cloud Routers Details.
Sélectionnez l'onglet Routes. La vue Active Routes s'affiche. La première fois que vous affichez les routes actives du routeur cloud, aucune route n'est visible. Le tableau Active Routes doit être chargé et n'est pas actualisé automatiquement. Les informations s'affichent sur la page une fois que les routes sont chargées.

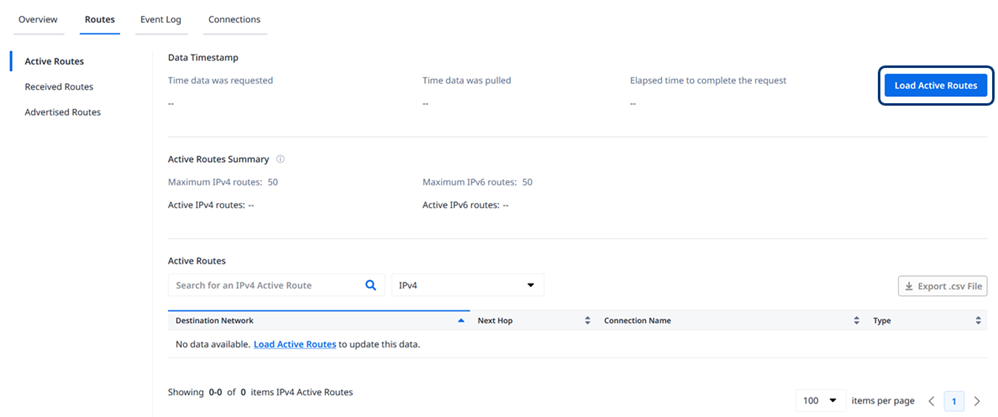

Cliquez sur Load Active Routes. Une fois les routes actives chargées, l'horodatage de la dernière demande de chargement est affiché. Ces routes ne sont pas chargées automatiquement à partir du réseau. Si de nouveaux itinéraires sont annoncés au routeur en nuage par ses pairs, vous devez charger les itinéraires actifs pour voir ces itinéraires dans la table.
Le Active Routes Summary affiche les routes IPv4 et IPv6 maximales autorisées par le package Cloud Router, ainsi que le nombre total de routes actives récupérées dans le réseau pour ce Cloud Router.

Le tableau Active Routes affiche les informations suivantes :

Réseau de destination - Le préfixe qui a été annoncé au routeur du nuage.
Next-Hop - Le pair BGP à partir duquel le routeur cloud a appris et installé le préfixe. Pour les préfixes appris de routeurs cloud distants via une connexion IP-WAN, ce prochain saut est traduit en "IPWAN Name - Metro Code" du routeur cloud distant.
Nom de la connexion - La connexion à partir de laquelle le préfixe est appris et installé.
Type - Protocole à partir duquel l'itinéraire est installé. Les types pris en charge sont : Direct et BGP.

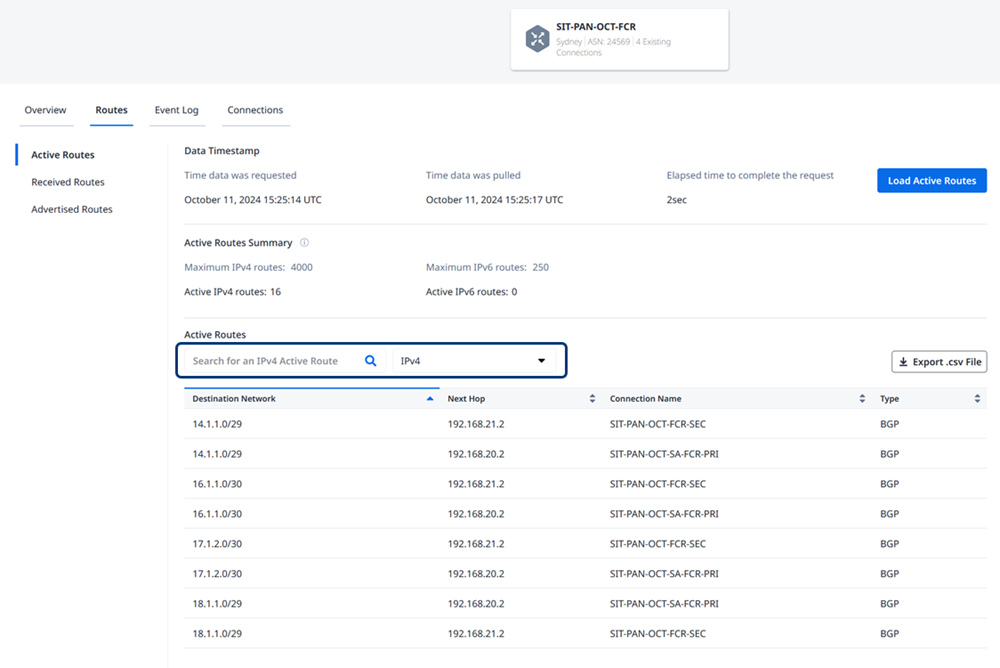

Au-dessus du tableau Active Routes, vous pouvez rechercher un préfixe, un saut suivant ou un nom de connexion spécifique. C'est un moyen facile de savoir si le routeur cloud a installé une route à partir d'une connexion particulière ou non.

En outre, vous pouvez choisir entre IPv4 et IPv6 dans la liste déroulante située au-dessus du tableau. Les préfixes IPv4 et IPv6 sont chargés en même temps à partir du réseau.

Pour exporter le tableau dans un fichier .csv pour une gestion hors ligne, cliquez sur Export .csv File.

Visualiser et exporter les routes BGP reçues

Pour mieux comprendre si une route ou un préfixe particulier est envoyé au routeur cloud, vous pouvez utiliser le tableau Received Routes. Dans ce tableau, les utilisateurs peuvent récupérer les routes BGP reçues sur une connexion particulière et son pair BGP associé. Le tableau Received Routes affiche également des informations supplémentaires sur les attributs BGP de ces itinéraires.

info

Les routes reçues sont affichées comme "actives" ou "inactives". Ceci est dû au fait que toutes les routes annoncées par un pair BGP peuvent ne pas être installées dans la table Active Routes. La cause peut être une politique de filtrage des routes configurée sur le routeur cloud, ou une meilleure route apprise d'un pair BGP différent a été préférée dans le cadre du processus de sélection BGP sur le routeur cloud.

Naviguez jusqu'à la page Fabric Cloud Routers Details.
Sélectionnez l'onglet Routes et naviguez jusqu'à Received Routes.
Dans la page Received Routes, vous devez sélectionner une connexion pour pouvoir charger les routes reçues de cette connexion. L'option Load Received Routes est désactivée tant que vous n'avez pas sélectionné une connexion.

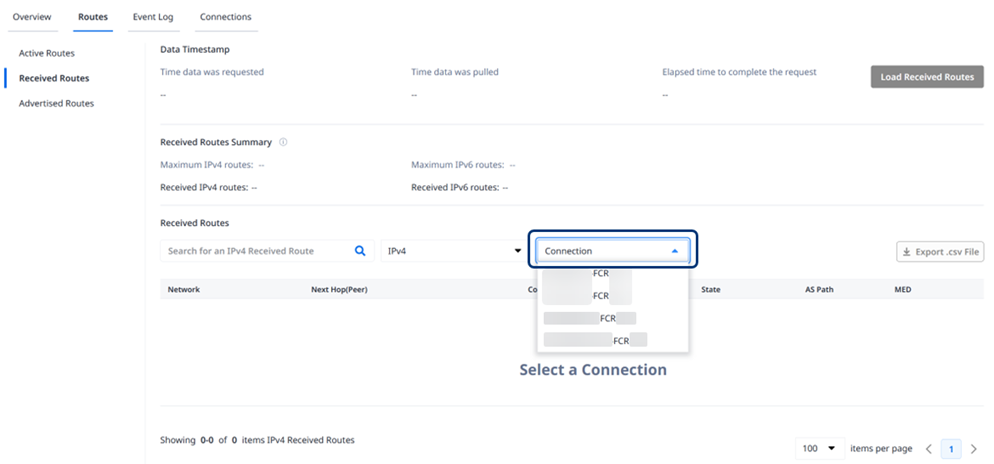

Dans la liste déroulante Connexion, sélectionnez une connexion associée sur ce Fabric Cloud Router.
Une fois que vous avez sélectionné une connexion dans la liste déroulante, cliquez sur Load Received Routes. Les routes reçues sont extraites du réseau pour cette connexion et le pair BGP associé.

note

Chaque fois que vous souhaitez consulter les informations mises à jour, vous devez charger les itinéraires reçus. Les itinéraires reçus ne sont pas automatiquement mis à jour sur le portail client.

La date et l'heure de la dernière demande de chargement pour ces routes reçues sont affichées. Un résumé du total des routes reçues IPv4 et IPv6 est également affiché.

Le tableau Routes reçues affiche les informations suivantes :

Réseau - L'itinéraire reçu dans le cadre de la mise à jour BGP de l'homologue sur la connexion.
Next-Hop - Le prochain saut de l'itinéraire.
Nom de la connexion - Le nom et l'UUID de la connexion associée à la route reçue.
État - Indique si la route est active ou inactive. Si l'état est inactif, cela signifie que le routeur du nuage n'a pas installé l'itinéraire de cette connexion dans le tableau des itinéraires actifs.
AS Path - Attribut BGP envoyé dans le cadre de l'annonce d'itinéraire par le pair du routeur du nuage sur la connexion. Le chemin AS est affiché sous la forme d'une valeur séparée par des virgules, l'AS d'origine de l'itinéraire se trouvant à l'extrême droite du chemin.
MED - Le discriminateur de sortie multiple (MED) reçu dans le cadre de l'annonce d'itinéraire. Si vous avez des politiques MED entrantes pour remplacer cette valeur, elle n'est pas incluse dans ce tableau. Les valeurs indiquées ici sont les valeurs MED reçues de l'homologue, avant l'application de toute politique de réception.

Vous pouvez rechercher un préfixe spécifique en utilisant le champ situé au-dessus du tableau Received Routes.

Choisissez entre IPv4 et IPv6 dans le menu déroulant au-dessus du tableau. Les préfixes IPv4 et IPv6 sont chargés en même temps à partir du réseau.

Pour exporter le tableau dans un fichier .csv pour une gestion hors ligne, cliquez sur Export .csv File.

Visualiser et exporter les routes BGP annoncées

Pour mieux déterminer si une route ou un préfixe particulier est annoncé par le routeur cloud, vous pouvez utiliser les tables Advertised Routes. Dans ces tables, les utilisateurs peuvent récupérer les routes BGP annoncées par le routeur cloud sur une connexion particulière. La table Advertised Routes affiche également des informations supplémentaires sur les attributs BGP de ces routes.

note

Les routes affichées dans les tableaux Routes annoncées sont des routes pour lesquelles des stratégies de sortie ont été appliquées à la connexion (par exemple, une configuration AS Path Prepend ou MED sortante). Les attributs BGP affichés dans les tableaux sont les attributs que l'homologue du routeur en nuage recevra.

Naviguez jusqu'à la page Fabric Cloud Router Details (Détails sur les routeurs).
Sélectionnez l'onglet Routes et naviguez jusqu'à Advertised Routes.
Dans la page Advertised Routes, vous devez sélectionner une connexion pour pouvoir charger les routes annoncées à partir de cette connexion. L'option Charger les itinéraires annoncés est désactivée tant que vous n'avez pas sélectionné une connexion.

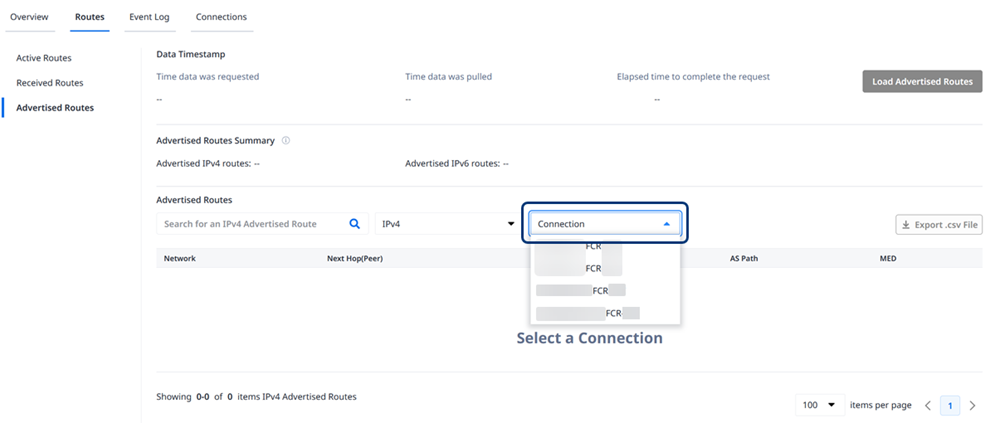

Dans la liste déroulante Connexion, sélectionnez une connexion associée sur ce Fabric Cloud Router.
Une fois que vous avez sélectionné une connexion dans la liste déroulante, cliquez sur Load Advertised Routes.

Les routes annoncées sont extraites du réseau pour cette connexion et son homologue BGP associé.

note

Chaque fois que vous souhaitez consulter les informations mises à jour, vous devez charger les itinéraires annoncés. Les itinéraires reçus ne sont pas automatiquement mis à jour sur le portail client.

La date et l'heure de la dernière demande de chargement pour ces routes reçues sont affichées. Un résumé du total des routes reçues IPv4 et IPv6 est également affiché.

Le tableau Advertised Routes affiche les informations suivantes :

Réseau - L'itinéraire annoncé dans le cadre de la mise à jour BGP du routeur du nuage vers son homologue.
Next-Hop (Peer) - Le prochain saut de l'itinéraire. Dans ce cas, il s'agit de l'adresse IP directe du routeur du nuage pour la connexion.
Connection - Le nom et l'UUID de la connexion associée à cette route reçue.
AS Path - Attribut BGP envoyé dans le cadre de l'annonce d'itinéraire du routeur en nuage à son homologue sur la connexion. Le chemin AS est affiché sous la forme d'une valeur séparée par des virgules, l'AS d'origine de l'itinéraire se trouvant à l'extrême droite du chemin.
MED - Le discriminateur de sortie multiple (MED) reçu dans le cadre de l'annonce d'itinéraire. Si vous avez des politiques MED entrantes pour remplacer cette valeur, elle n'est pas incluse dans ce tableau. Les valeurs indiquées ici sont les valeurs MED reçues de l'homologue, avant l'application de toute politique de réception.

Vous pouvez rechercher un préfixe spécifique en utilisant le champ situé au-dessus du tableau Routes annoncées.

Choisissez entre IPv4 et IPv6 dans le menu déroulant au-dessus du tableau. Les préfixes IPv4 et IPv6 sont chargés en même temps à partir du réseau.

Pour exporter le tableau dans un fichier .csv pour une gestion hors ligne, cliquez sur Export .csv File.
