Portail - Se connecter à Microsoft Azure ExpressRoute

Créez de nouvelles connexions ExpressRoute à partir de vos ressources Equinix Fabric. Utilisez Quick Connect pour établir des connexions à partir de ports Fabric, de Fabric Cloud Router ou à l'aide d'un jeton de service a-side.

note

Pour obtenir des instructions sur la connexion à partir d'un dispositif virtuel Network Edge, consultez Network Edge to Azure ExpressRoute.

Conditions préalables

Avant de créer une connexion à Microsoft Azure ExpressRoute, vous devez avoir :

• Un compte Azure auprès de Microsoft.
• Une clé de service ExpressRoute qui est configurée dans le portail Azure Resource Manager (ARM). Pour plus d'informations sur la création d'une clé de service ExpressRoute, voir [Démarrage rapide : créer et modifier un circuit ExpressRoute.
• Un compte Equinix Fabric, avec les rôles IAM suivants attribués : Fabric Connections Manager.
• Un port Fabric, un jeton de service côté A ou un Fabric Cloud Router.

Créer un lien

Pour créer une connexion à Microsoft Azure ExpressRoute :

1. Connectez-vous au [Customer Portal] (https://portal.equinix.com/fabric) > Fabric Dashboard.

2. Utilisez le sélecteur de contexte et sélectionnez le projet sous lequel vous souhaitez créer la connexion. Pour plus d'informations sur les projets, voir Gérer les projets.

3. Dans le menu Connexions, sélectionnez Create Connection.

4. Dans la carte Un fournisseur de services, cliquez sur Connectez-vous à un fournisseur de services.

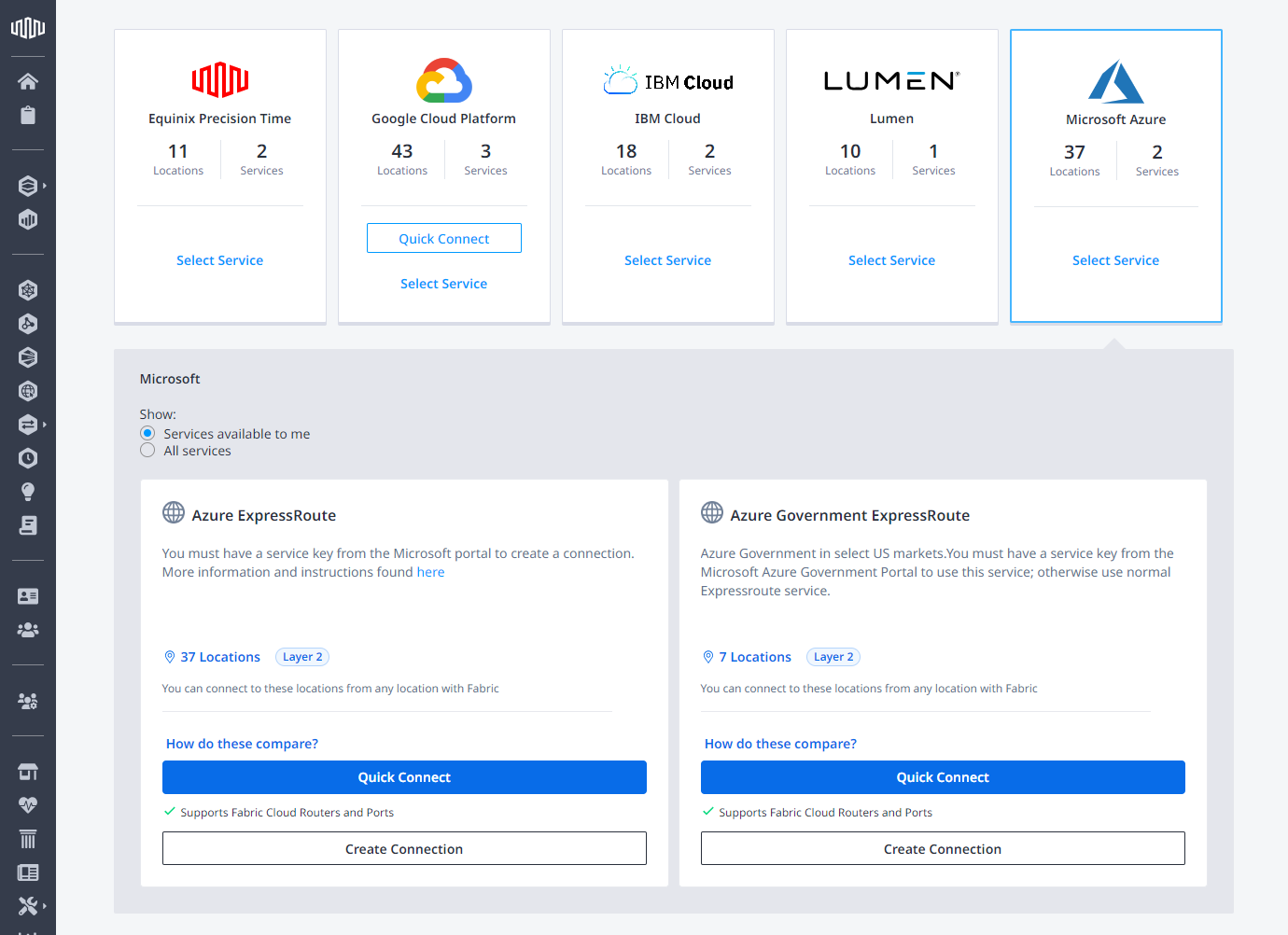

5. Localisez la carte Microsoft Azure et cliquez sur Select Service.

6. Sur la carte Azure ExpressRoute, cliquez sur Quick Connect.

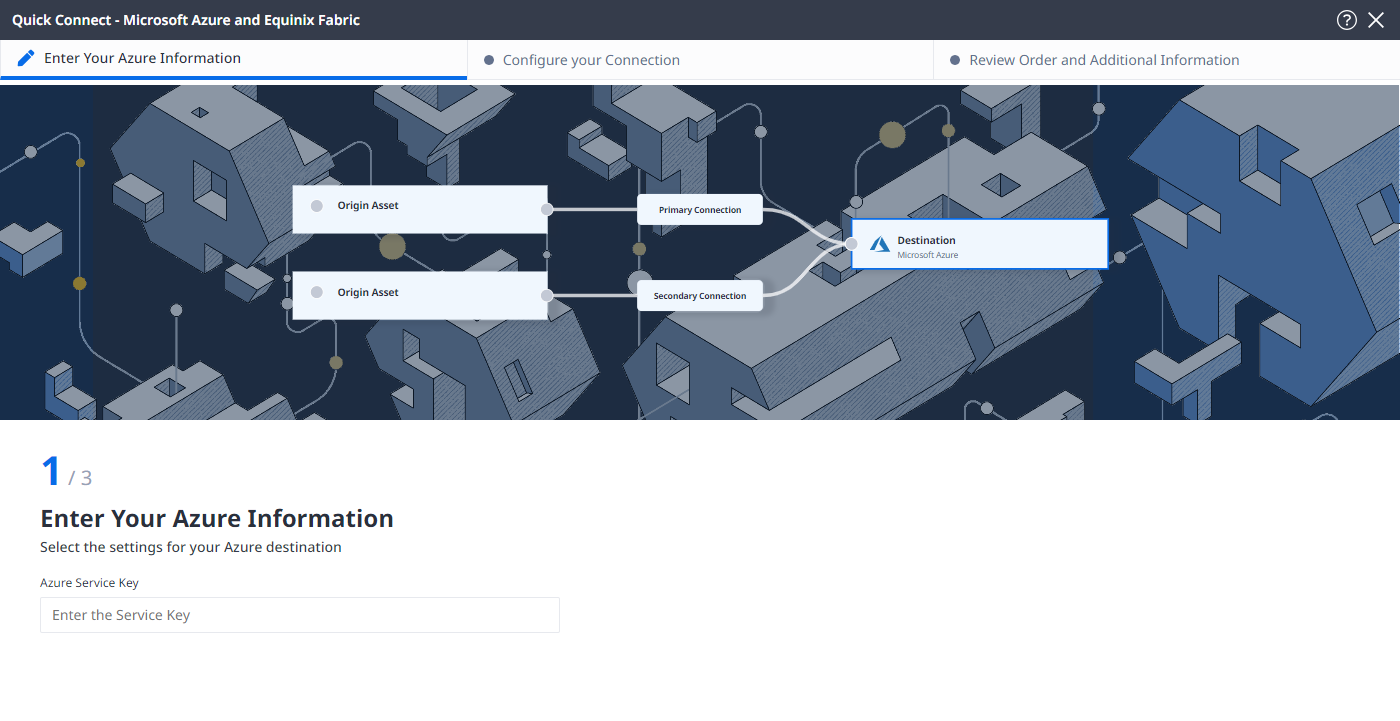

7. Dans la section Enter Your Azure Information, saisissez votre clé de service Microsoft Azure ExpressRoute.



   note

   Si la clé de service est déjà utilisée pour une connexion primaire ou secondaire, il est possible d'ajouter des connexions supplémentaires en utilisant la même clé. Une bannière s'affichera pour indiquer quels types de connexions et de peering sont encore disponibles pour une clé déjà utilisée.

8. Sélectionnez le type de connexion :

   • Redondant - Créer une paire de connexions redondantes.
   • Primaire - Créer une seule connexion primaire.
   • Secondaire - Créer une seule connexion secondaire.
   info

   Une configuration redondante est recommandée. Si vous choisissez une connexion unique, Azure ne fournit aucun accord de niveau de service (SLA).

   Une seule clé de service supportera quatre connexions virtuelles sur les ports DOT1Q (une connexion primaire et une connexion secondaire pour chaque type de peering). Cependant, chacune des quatre connexions doit avoir des ID VLAN de peering ExpressRoute uniques. Deux connexions virtuelles peuvent être créées avec une clé de service sur les ports QINQ.

9. Sélectionnez le type de peering :

   • Azure Private - Applicable aux réseaux virtuels privés.
   • Microsoft - Applicable à Office 365, Dynamics 365 et aux services publics.
   note

   Vous n'êtes pas obligé d'utiliser les deux services (privé et Microsoft).

10. Cliquez sur Suivant.

Configuration de la connexion

Configurez votre connexion en fonction du type d'actif d'origine.

Port

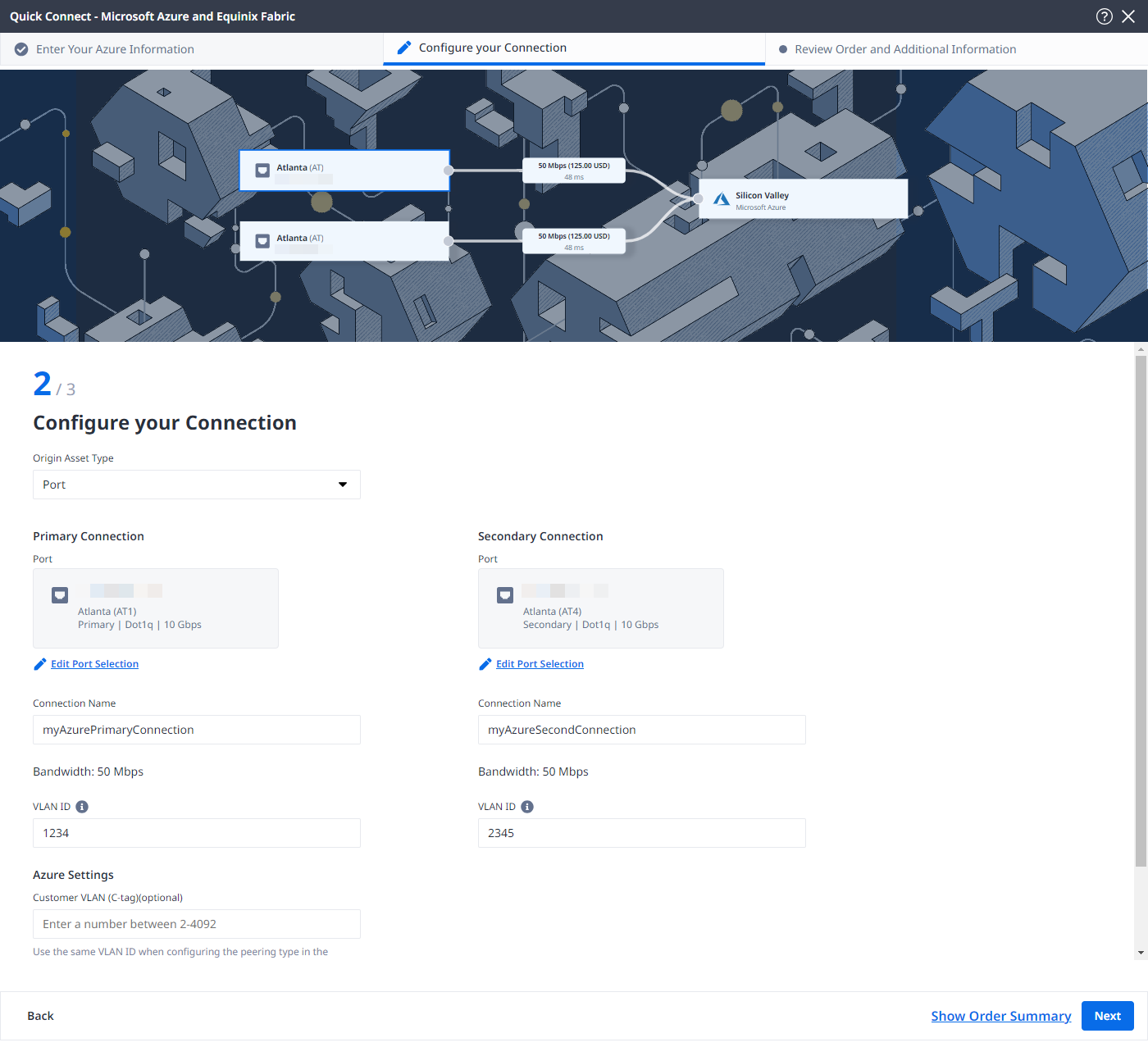

1. Dans la liste déroulante Origin Asset Type, sélectionnez Port.

2. Dans la section Connexion primaire :

   • Cliquez sur + Select Primary Port, puis sélectionnez votre port de connexion primaire et cliquez sur Select Port. Seuls les ports primaires sont disponibles pour la sélection.
   • Saisissez le nom de la connexion primaire.
   • Saisissez un ID VLAN.

3. Dans la section Connexion secondaire :

   • Cliquez sur + Select Secondary Port, puis sélectionnez votre port de connexion secondaire et cliquez sur Select Port. Seuls les ports secondaires sont disponibles pour la sélection.
   • Saisissez le nom de la connexion secondaire.
   • Saisissez un ID VLAN.

4. (En option) Dans la section Azure Settings, entrez un Customer VLAN (C-Tag). Utilisez le même identifiant de VLAN lors de la configuration du type de peering dans le portail Microsoft Azure.

5. Cliquez sur Suivant.

Jeton de service

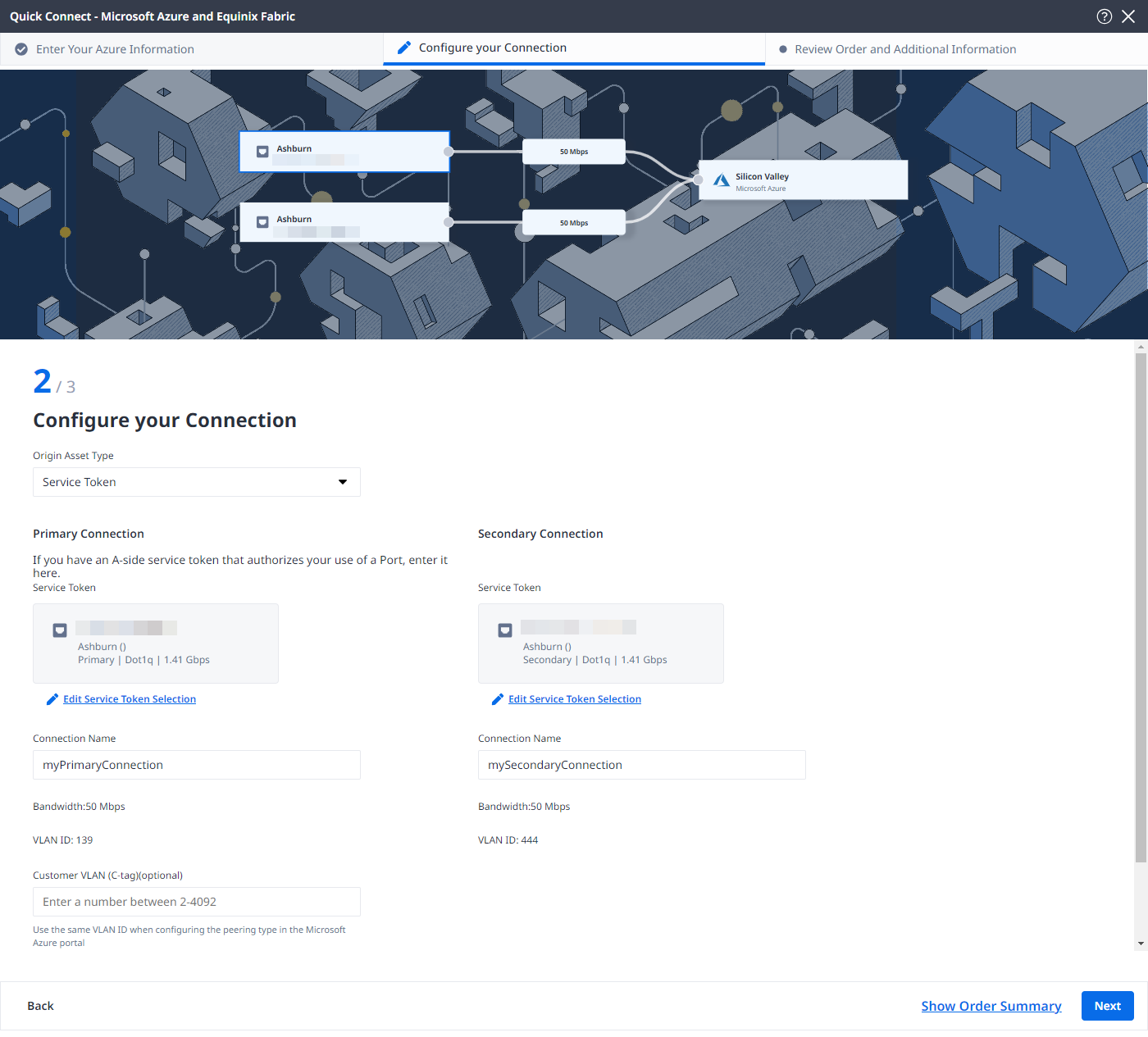

1. Dans la liste déroulante Origin Asset Type, sélectionnez Service Token.

2. Dans la section Connexion primaire :

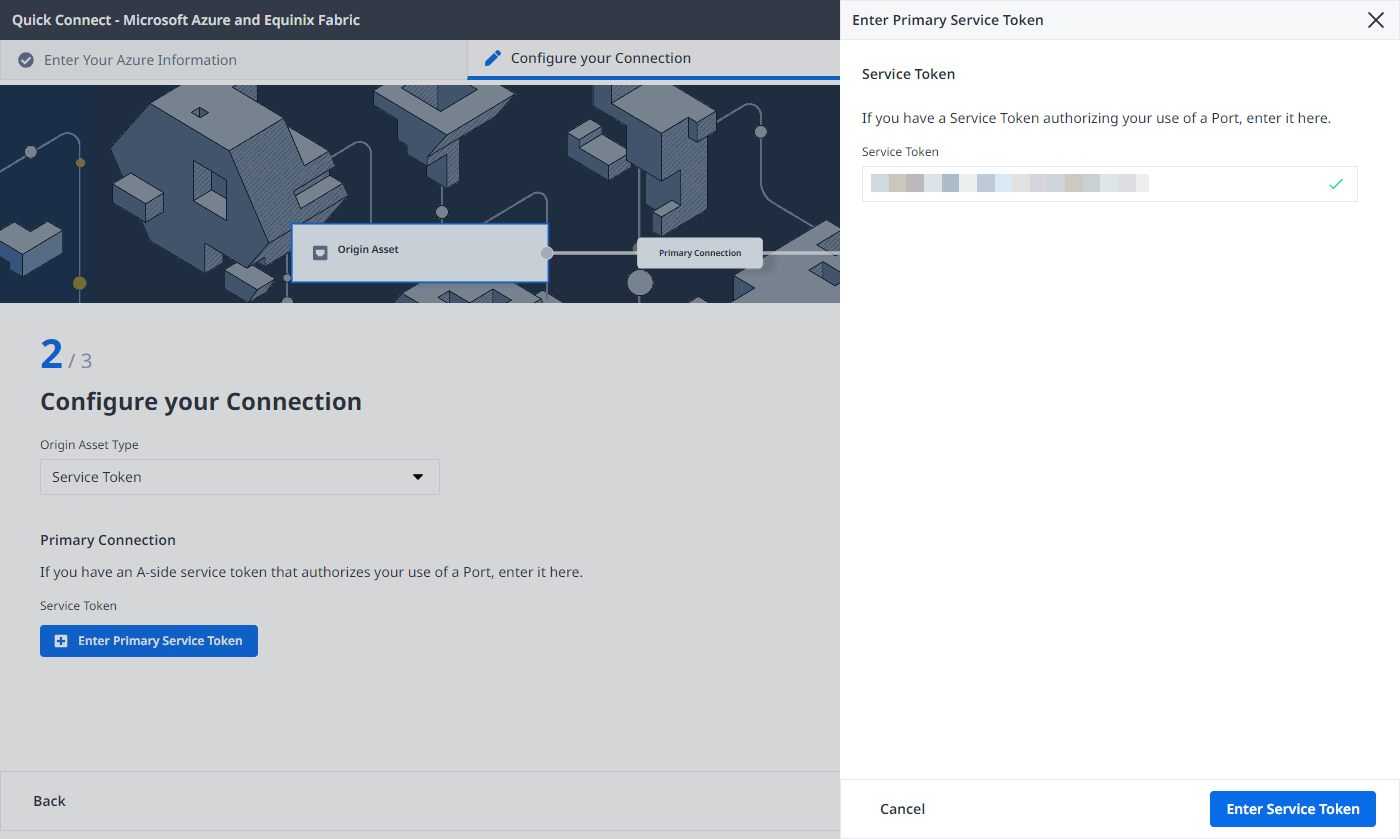

   • Cliquez sur + Enter Primary Service Token, indiquez le jeton de service, puis cliquez sur Enter Service Token.



   • Saisissez le nom de la connexion primaire.
   • Dans la section Azure Settings, entrez un Customer VLAN (C-Tag). Utilisez le même identifiant VLAN lorsque vous configurez le type de peering dans le portail Microsoft Azure.

3. Dans la section Connexion secondaire :

   • Cliquez sur + Enter Secondary Service Token, indiquez le jeton de service, puis cliquez sur Enter Service Token.
   • Saisissez le nom de la connexion secondaire.

4. Cliquez sur Suivant.

Routeur en nuage

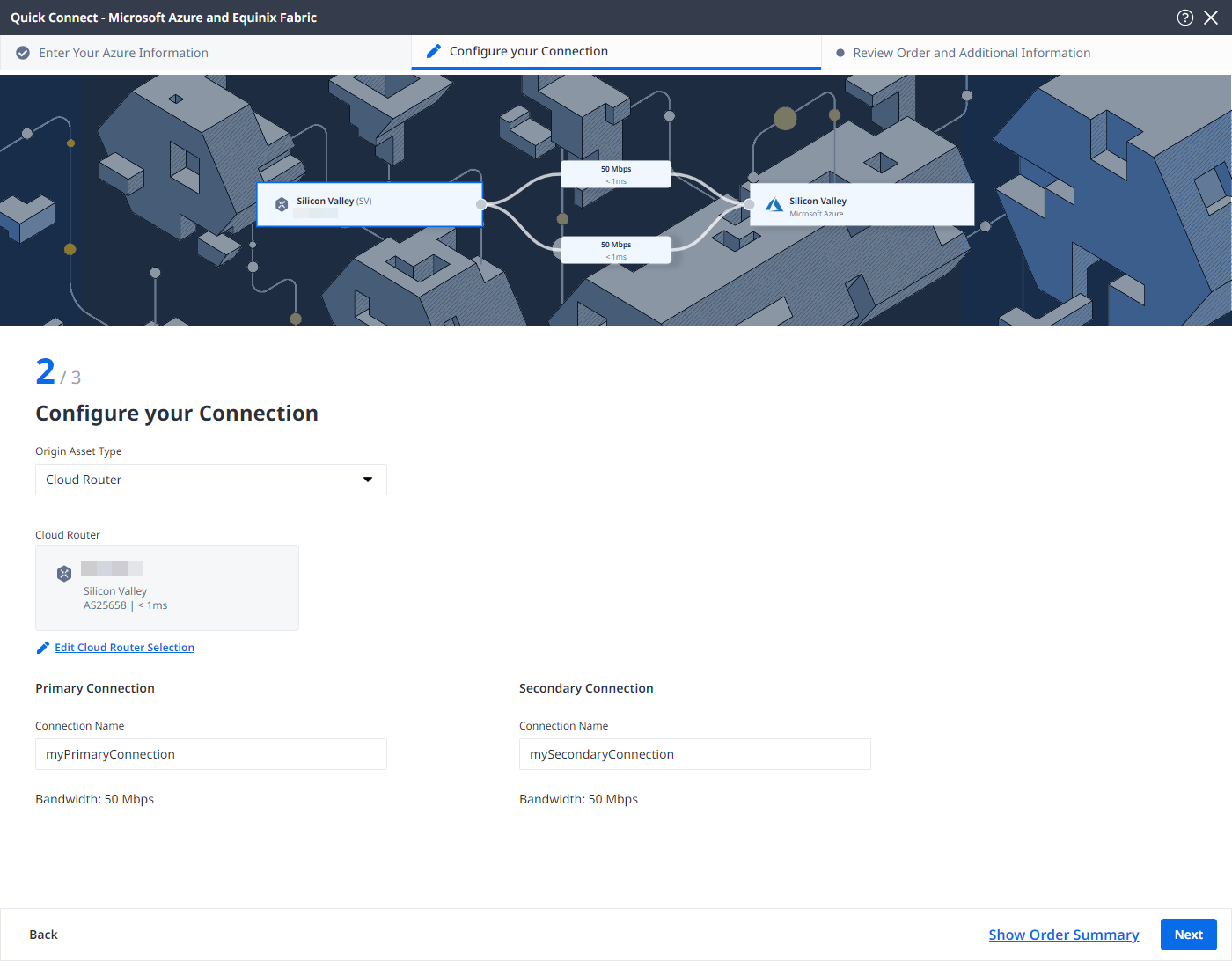

1. Dans la liste déroulante Origin Asset Type, sélectionnez Cloud Router.

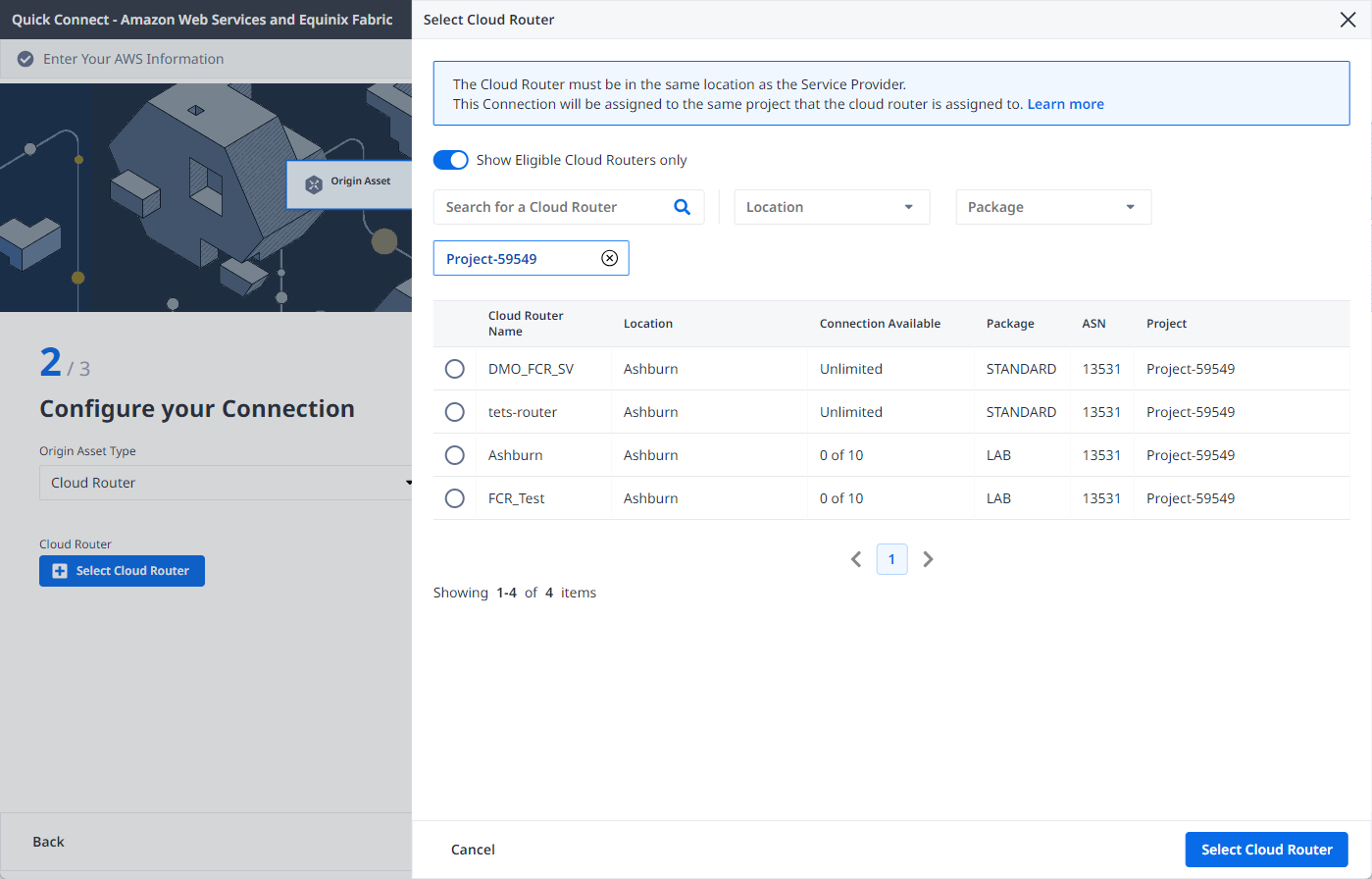

2. Cliquez sur + Select Cloud Router, sélectionnez une instance de routeur en nuage, puis cliquez sur Select Cloud Router.



3. Dans la section Connexion primaire :

   • Saisissez le nom de la connexion primaire.
   • Dans la section Azure Settings, entrez un Customer VLAN (C-Tag). Utilisez le même identifiant VLAN lorsque vous configurez le type de peering dans le portail Microsoft Azure.

4. Dans la section Secondary Connection, saisissez le nom de votre connexion secondaire.

5. Cliquez sur Suivant.

Réviser et soumettre

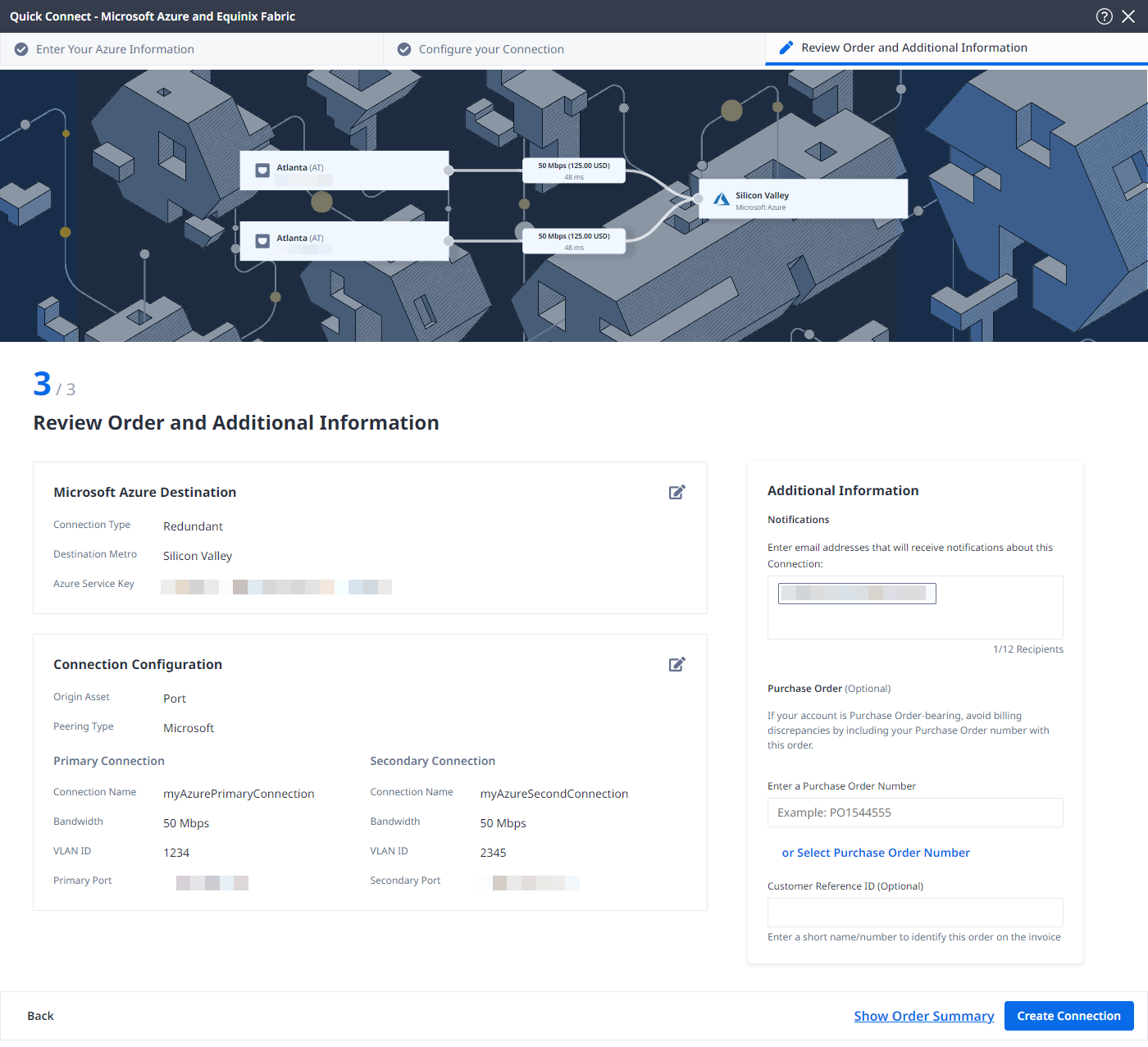

Sur la page Review Order and Additional Information :

1. Passez en revue les informations de la section Connection Configuration.

2. Utilisez le champ Notifications pour indiquer les adresses électroniques des destinataires qui seront informés de l'état de la connexion. Vous pouvez ajouter jusqu'à 12 adresses électroniques.

3. (En option) Saisissez ou ajoutez les informations relatives à la commande dans la section Bon de commande.

   • Cliquez sur Select Purchase Order Number.
   • Cliquez sur Select an Existing Purchase Order.
   • Sélectionnez le numéro de commande que vous souhaitez appliquer à votre commande, puis cliquez sur Done.

4. Fournir l'identifiant de référence du client pour vous aider à identifier cette commande sur votre facture.

5. Cliquez sur Afficher le résumé de la commande pour voir les détails de la commande et les informations sur les prix de connexion.

Lorsque vous êtes prêt, cliquez sur Create Connection.

Sur la page de confirmation, cliquez sur Voir cette connexion dans votre inventaire Fabric pour voir la connexion dans votre inventaire.

Contrôle de l'état de la connexion

Une fois la connexion créée, elle apparaît dans votre Inventaire des connexions où vous pouvez surveiller son état.

Equinix Connection States		Azure States
equinixStatus attribute values	providerStatus attribute values	Provider Status	Peerings Status	Description
PROVISIONING	PROVISIONING	Not provisioned	Not provisioned	Connection request has not been sent to Microsoft yet.
PENDING_BGP_PEERING	PENDING_BGP	Provisioned	Not provisioned	The connection has been approved and awaits for the customer to configure Microsoft peering on the Microsoft Azure portal. If you are connecting to Azure ExpressRoute from a Port, the status remains PENDING_BGP_PEERING until peering is completed in the Microsoft Azure portal and the status only changes to PROVISIONED once Equinix Fabric syncs with Microsoft. If you want to synchronize the BGP peering instantly, you may use the Equinix Customer Portal. If you are connecting to Azure ExpressRoute from a Fabric Cloud Router, you also need to configure your routing details for the connection in the Equinix Customer Portal. If you are connecting to Azure ExpressRoute from a Network Edge device, you also need to configure the routing details on the device, which vary by vendor (such as Cisco or Juniper).
PROVISIONING	PROVISIONED			Provisioning completed at Microsoft's end and the connection is provisioning at Equinix's end.
PROVISIONED	PROVISIONED			Connection established.
