Armoire sécurisée avec une alimentation basée sur les kVA
Il s'agit de notre armoire personnalisée sur mesure. Soutenu par un accord de niveau de service (SLA) solide, ce produit vous permet de vous connecter entre, parmi et à travers les plus grands réseaux.
Secure Cabinet With kVA-Based Power est disponible dans le monde entier et peut être installé dans une cage partagée ou privée d'un IBX. Ce produit vous permet d'obtenir une licence et d'alimenter une ou plusieurs armoires dans un environnement IBX partagé. Les armoires et l'alimentation sont facturées en fonction de la quantité de CabE et de kVA qui vous est allouée. Des accessoires compatibles peuvent être installés par nos techniciens IBX. Equinix réalise toutes les installations de baies et de circuits d'alimentation.
Les armoires sécurisées sont situées sur le sol de la colocation, en tenant compte de l'alignement des allées chaudes et froides. Les clients doivent installer leur équipement à l'intérieur de l'armoire pour permettre une circulation d'air adéquate. Voir Air Containment pour plus d'informations.
Ce produit convient mieux aux utilisateurs ayant des besoins de personnalisation. Pour les armoires standard prêtes à l'emploi, consultez Secure Cabinet Express. Pour des niveaux de personnalisation plus élevés, voir Secure Cabinet - Using Customer-Provided Cabinet.
Pour consulter des informations sur vos déploiements d'armoires sécurisées existants, reportez-vous à View Your Colo Assets in the Portal. Pour apporter des modifications au déploiement de votre armoire, reportez-vous à Modifier votre déploiement de colocation.
Caractéristiques
Les caractéristiques de l'armoire sécurisée sont les suivantes
- Une armoire fournie par Equinix dans laquelle vous pouvez installer votre équipement, avec verrouillage des portes avant et arrière.
- Un point de démarcation (situé à l'intérieur de l'armoire) pour l'interconnexion / les Cross Connects.
- Un panneau de brassage en fibre monomode à l'intérieur de l'armoire, qui permet d'offrir des produits et des services d'interconnexion.
- La gestion des câbles permet de supporter en toute sécurité n'importe quel média directement jusqu'au point de démarcation à l'intérieur de l'armoire.
- La capacité de tirer de l'énergie jusqu'à un plafond de tirage contractuel (mesuré en kVA).
- Vous pouvez demander un nombre raisonnable de prises de courant.
- Vous pouvez demander l'installation ou la désinstallation de circuits électriques si nécessaire.
- La possibilité d'installer vos propres PDU.
- Plusieurs configurations de circuits d'alimentation/câblage pour répondre aux besoins d'alimentation de votre équipement
Les options de densité de puissance disponibles, la démarcation et les types d'armoires/racks peuvent varier selon l'IBX et le pays.
Compléments
Options supplémentaires disponibles en tant qu'accessoires :
- Accessoires pour armoires tels que les étagères et les vis
- Panneaux de brassage, câbles
- Blocs multiprises, panneaux de fusibles
- Gestion des câbles à l'intérieur de l'armoire fermée
- Rayonnage à échelles
- Sécurité renforcée (cartes de proximité, dispositifs de sécurité à code PIN et vidéosurveillance dédiée à l'armoire)
Equinix réalise toutes les installations de baies et de circuits d'alimentation.
Puissance intégrée
Une armoire sécurisée standard comprend des circuits d'alimentation redondants intégrés qui offrent une haute disponibilité pour vos besoins critiques en matière de réseau et de charge de travail informatique distribuée. Les circuits d'alimentation sont sélectionnés pour répondre à vos besoins en matière d'alimentation - ces circuits offrent une densité de puissance de site pour une gamme de charges d'alimentation afin de répondre à vos besoins, et garantissent que les charges sont suffisamment supportées.
Circuits
- L'alimentation en courant alternatif conditionné est fournie à l'armoire via un circuit d'alimentation en courant alternatif.
- L'alimentation en courant continu conditionné est fournie à l'armoire par l'intermédiaire d'un circuit d'alimentation en courant continu.
La tension et l'ampérage disponibles varient selon les pays.
Vous pouvez souscrire un contrat pour un seul circuit (primaire), mais pour la résilience de l'infrastructure, nous vous encourageons à utiliser une paire de circuits d'alimentation redondants. Une paire de circuits d'alimentation redondants est :
- Une paire de circuits correspondants (en tension et en ampérage)
- Alimenté par divers systèmes UPS
Vous avez la possibilité de répartir la charge d'alimentation sur les deux circuits de la paire de circuits d'alimentation redondante, mais la charge ne doit pas dépasser la capacité d'un seul circuit. Cela permet de s'assurer qu'un seul circuit peut supporter la totalité de la charge en cas de défaillance d'un circuit.
Le type de prise ou de réceptacle utilisé pour chaque circuit est spécifique au pays, à la tension et à l'ampérage. Il est installé soit au-dessus de l'armoire, soit, dans certains centres de données IBX à plancher surélevé, sous le plancher de l'armoire.
La consommation maximale autorisée sur un circuit est égale au kVA utilisable par le circuit, qui varie selon les régions :
| Region | Maximum Allowable Draw (in amps) |
|---|---|
| APAC | 100% of the size of the circuit |
| EMEA | 100% of the size of the circuit |
| AMER | 80% of the size of the circuit (for 120/208V circuits) 100% of the size of the circuit (for 240/415V circuits) |
Capuchons de tirage
Chaque armoire sécurisée dont la puissance est basée sur les kVA a un plafond de consommation, mesuré en kVA. Le plafond de consommation est la consommation d'énergie maximale supportée par une armoire sécurisée (et autorisée par contrat).
Le plafond de tirage ne limite pas le nombre de circuits électriques pouvant être installés.
Pour les clients qui ont besoin de courant alternatif et de courant continu, le plafond de consommation doit être réparti entre le courant alternatif et le courant continu.
Un plafond de consommation de 5 kVA peut être divisé en 4 kVA de courant alternatif et 1 kVA de courant continu.
Le plafond de consommation est divisé en kVA de puissance CA et kVA de puissance CC en fonction de la consommation de puissance CA et CC prévue dans l'armoire. Le kVA de puissance AC plus le kVA de puissance DC doivent être exactement égaux au plafond de consommation.
Si vous commandez plus d'une armoire sécurisée dans un IBX, ces armoires peuvent ou non être installées dans la même zone sécurisée. Les armoires sécurisées multiples installées dans la même zone sécurisée se voient attribuer un plafond de tirage global.
La capacité totale installée de tous les circuits primaires ne doit pas dépasser le double du plafond de consommation.
Classement de l'armoire
Chaque armoire sécurisée a une cote de puissance égale à la consommation électrique maximale autorisée dans l'armoire selon les [politiques globales de l'IBX] (https://www.equinix.com/resources/product-documents/ibx-policies). L'indice est également une indication des ressources de refroidissement nécessaires pour soutenir l'armoire.
Plusieurs armoires sécurisées dans un IBX ou dans une zone sécurisée peuvent avoir des valeurs différentes. La somme des valeurs de l'armoire de toutes les armoires installées dans la même zone sécurisée doit être inférieure ou égale au plafond de tirage global.
La valeur nominale de l'armoire ne limite pas le nombre de circuits d'alimentation qui peuvent être installés dans l'armoire.
Un équivalent d'armoire, ou CabE, est une unité de mesure égale à l'espace total de la cage nécessaire pour supporter une armoire sécurisée (et son espace d'allée chaude et froide associé). Par exemple, un espace de 10 CabE peut supporter 10 armoires sécurisées.
L'indice CabE moyen est utilisé pour déterminer la densité de puissance globale d'un ensemble d'armoires sécurisées. L'indice CabE moyen est égal au quotient du plafond d'appel (en kVA) divisé par la quantité d'armoires sécurisées installées dans une zone sécurisée.
Supposons que vous mettiez sous licence deux armoires sécurisées dans une zone sécurisée unique ; une armoire a une puissance nominale de 4 kVA et l'autre a une puissance nominale de 5 kVA. Le plafond de consommation global pour ces deux armoires sécurisées est de 9 kVA (4 kVA + 5 kVA = 9 kVA). La puissance moyenne de l'armoire est de 4,5 kVA (9 kVA ÷ 2 armoires = 4,5 kVA).

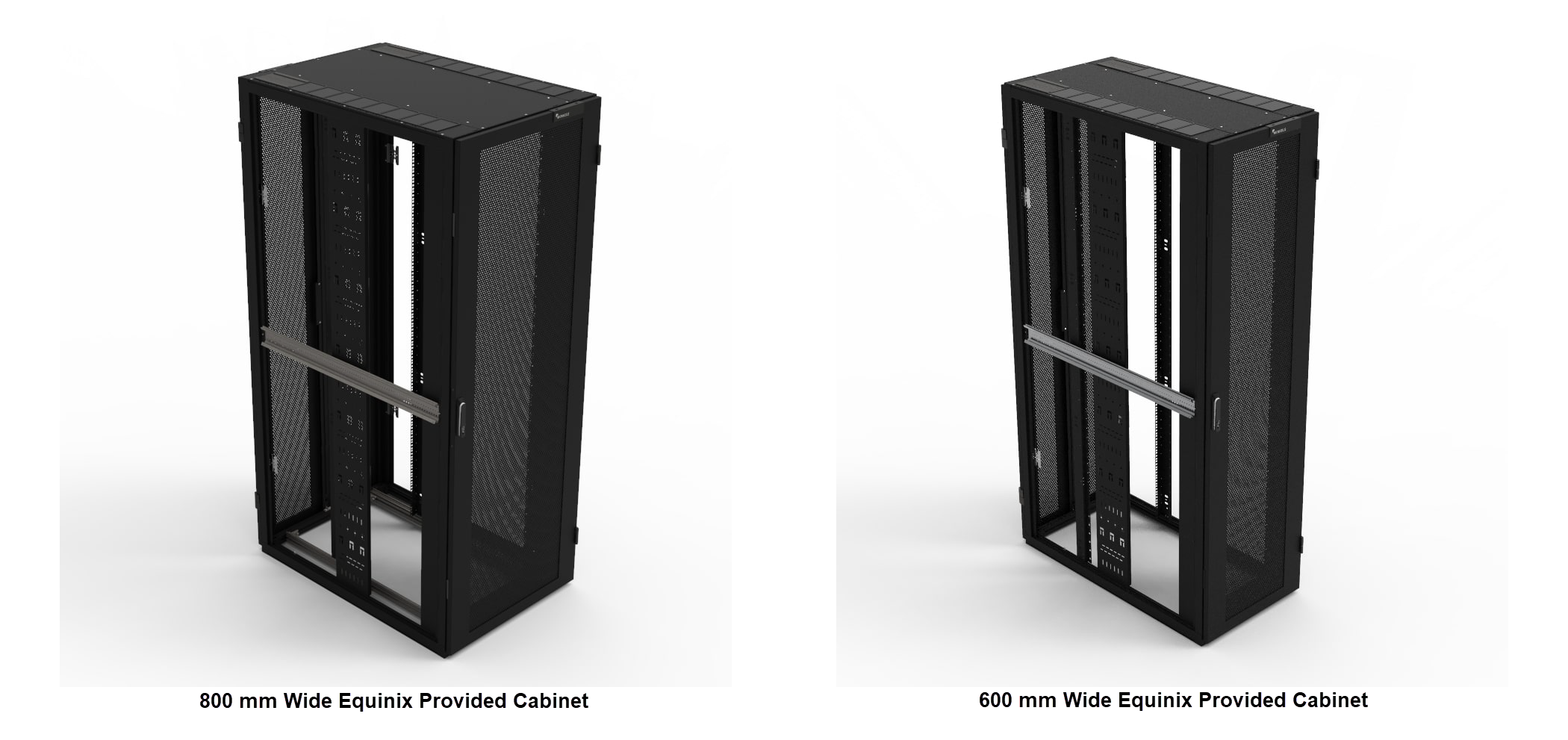

Spécifications de l'armoire fournies par Equinix
EMEA
| Availability | Bulgaria, Finland, France, Germany, Ireland, Italy, Netherlands, Oman, Poland, Portugal, Spain, Sweden, Switzerland, Turkey, UAE, UK |
|---|---|
| Dimensions | Widths: 600 mm or 800 mm Depths: 1000 mm or 1200 mm Heights: 2200 mm or 2422 mm Note: Not all cabinet sizes are available in every IBX. Verify availability with your Sales Engineer. |
| Rack Unit Capacity | 2200 mm High: 47U 2422 mm High: 52U |
| Static Load Capacity | 1500 kg |
| Earthing | Fully earthed via central earthing point to Equinix earthing grid |
| Interior | 19 inch profiles: 4 vertical mounting rails with U Marking (1st U at bottom) Adjustability: Front vertical mounting rails set 100 mm from door with stepless depth adjustment Frame: Powder coated aluminum extrusions |
| Doors | Front Door: 80% perforated single front door Rear Door: 80% perforated double rear door Locking: Swivel handles with euro-profile key lock (Standard in Germany) OR Swivel handle with combination lock (Standard in all available locations except Germany) |
| Roof | Modularity: Modular inserts per 100 mm Inserts: Cover Panels, Cable Entry Guides and Brushes |
| Air Flow Management | 80% perforated doors Side skirts Vertical mounting rail seal Blanks / brushes to roof cable entry points |
| Accessories | Cable Management: 200 mm wide cable tray mounted 500 mm from the cabinet Included Accessories: Earthing kit, Universal PDU Mounting Bracket (x2), Height (U) indication on all 4 vertical mounting rails Optional Accessories: 200 mm wide cable tray, 300 mm wide cable tray, Strip to mount cable management to VMR & cable guides, Cable Management rings (10 pcs), Steel cable rings to mount on height profile, Double PDU Mounting bracket |
| Compatible Products | Secure Cabinet (included as part of service) Private Cage (as an installed accessory) EU Business Suite (as an installed accessory) |
Interconnexion
Chaque armoire sécurisée comprend un point de démarcation réseau comprenant un panneau de raccordement en fibre monomode par défaut, à partir duquel des Cross Connects peuvent être commandés. Un Cross Connects permet à l'utilisateur d'origine (côté A) de connecter un câble de média physique à un autre utilisateur (côté Z).
Equinix exige que tous les Cross Connects passent par un point de démarcation approuvé par Equinix. En tant que pratique standard dans nos centres de données IBX mondiaux, Equinix fournit des panneaux de démarcation dans l'armoire pour les produits Secure Cabinet.
Voir Cross-Connect pour plus d'informations.
Services supplémentaires du cabinet
Les services complémentaires aux produits Secure Cabinet comprennent l'installation, la configuration et la maintenance d'une gamme d'accessoires, tels que
- Gestion des câbles à l'intérieur de l'armoire fermée
- Panneaux et câbles de raccordement
- Accessoires pour armoires, comme les étagères et les vis
- PDU en armoire
- Blocs multiprises et panneaux de fusibles
Voir Cage/Cabinet Accessories pour des informations sur la commande d'accessoires en ligne via le portail client d'Equinix.
Consultez Smart Hands pour plus d'informations sur nos services de cabinet supplémentaires.
