Refroidissement
Pour les espaces de colocation dans les centres de données, différentes stratégies de refroidissement permettent de.. :
- Dirigez l'air chaud d'échappement loin de l'équipement électronique.
- Air refroidi directement dans les équipements électroniques.
- Réduisez ou éliminez les points chauds qui peuvent entraîner une surchauffe des équipements et des pannes.
Solutions de refroidissement à haute densité chez Equinix
Refroidissement par liquide
La méthode "Direct-to-Chip" offre les avantages suivants :
- Transfert de chaleur le plus efficace
- Véritable refroidissement liquide
- Permet les densités de puissance les plus élevées

Refroidissement de l'air augmenté
Les échangeurs de chaleur à porte arrière offrent les avantages suivants :
- Refroidissement par air amélioré
- Ne nécessite pas d'adaptation au niveau du serveur

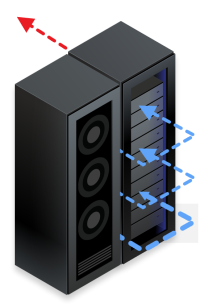

Les refroidisseurs en ligne offrent les avantages suivants
- Refroidissement par air amélioré
- Ne nécessite pas d'adaptation au niveau du serveur
- Uniquement disponible dans les environnements en cage

Confinement de l'air
Pour votre espace de colocation, Equinix utilise des stratégies de confinement de l'air dans tous les centres de données pour :
- Dirigez l'air refroidi vers votre équipement.
- Réduisez ou éliminez les points chauds qui peuvent entraîner une surchauffe des équipements et des pannes.
- Optimisez l'efficacité énergétique des systèmes de refroidissement.
Chaque armoire possède un côté froid et un côté chaud spécifiés. Il est important que votre équipement soit installé conformément au flux d'air conditionné, comme suit :
- L'entrée d'air du matériel doit se trouver du côté froid de l'armoire.
ET
- La sortie (air chaud) du matériel doit être éjectée du côté chaud de l'armoire.
L'installation de votre équipement dans la direction opposée peut entraîner des problèmes de refroidissement et un dysfonctionnement de l'équipement. En cas d’installation incorrecte, les garanties de service de Equinix sont annulées. Lorsque nous avons connaissance de ces problèmes, Equinix vous envoie une notification de violation de politique vous demandant de corriger l'installation.
Pour plus d'informations, reportez-vous à nos directives d'installation client et à notre pageconception de datacentre.
Avantages du confinement de l'air
- Augmente l'efficacité opérationnelle du centre de données (réduisant ainsi son empreinte carbone).
- Réduit la consommation d'énergie et d'eau, les polluants et les coûts des services publics.
- Optimise les performances et le temps de fonctionnement de votre équipement.
- Prolonge la durée de vie de votre matériel.
- Permet une plus grande densité d'équipements en rack.
- Conformité avec les codes de construction locaux.

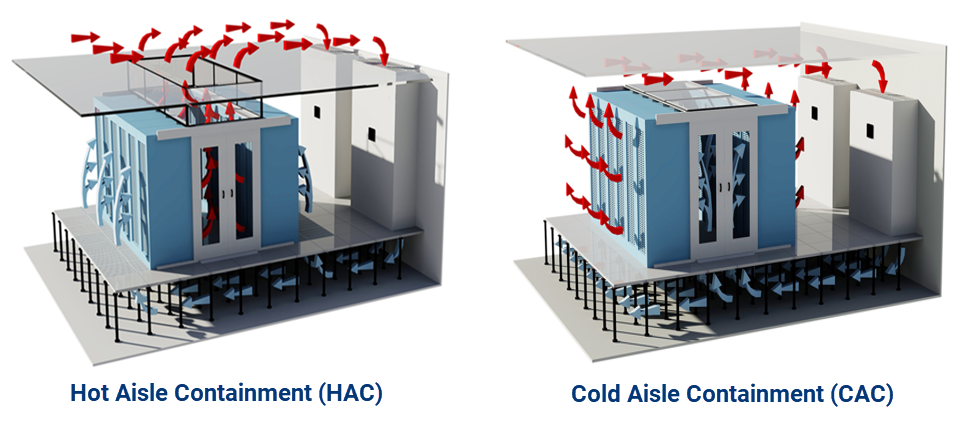

Méthodes de confinement de l'air

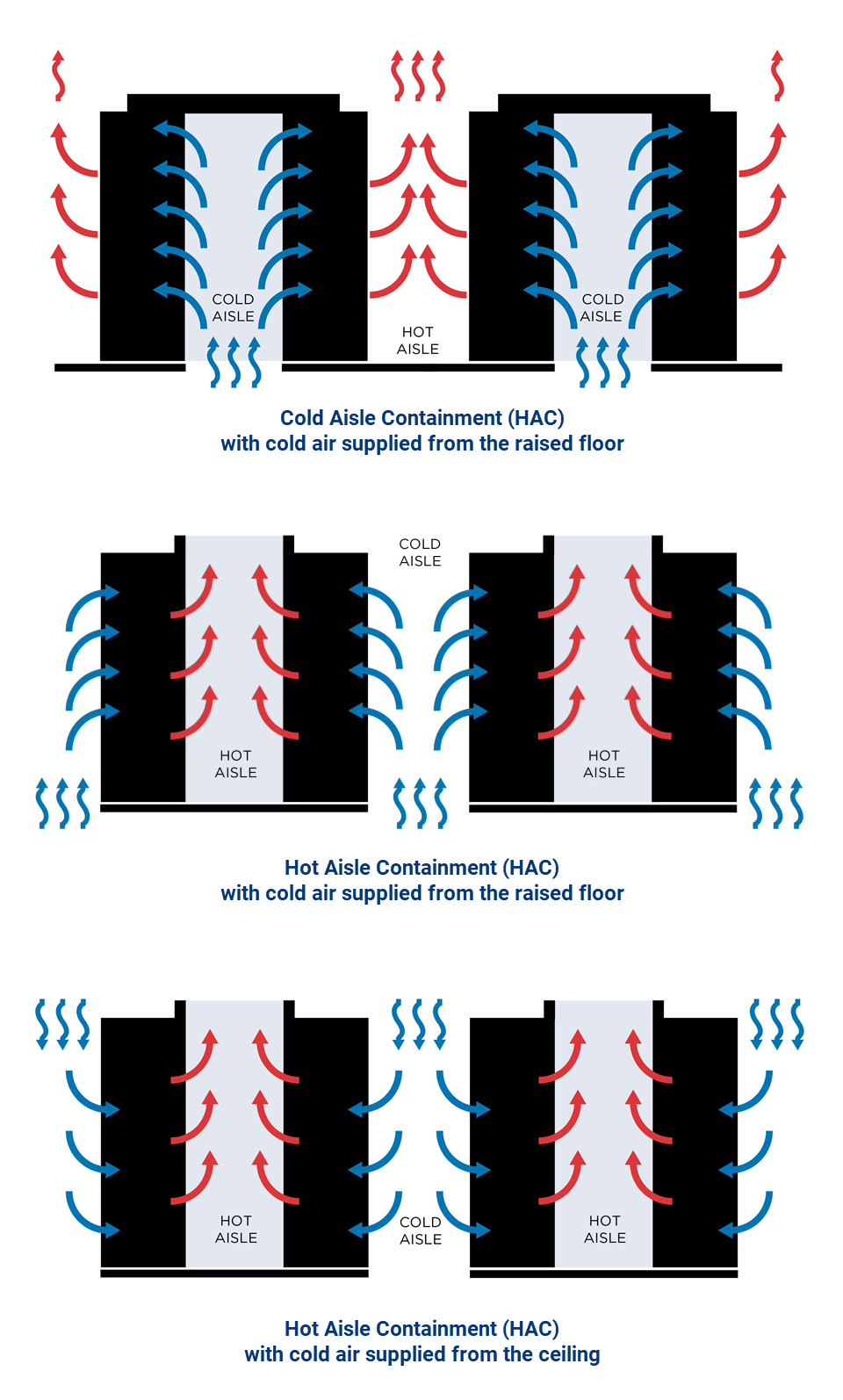

Les méthodes de confinement de l'air les plus couramment utilisées dans les centres de données Equinix sont illustrées ci-dessous.
Les flèches rouges indiquent l'air chaud ; les flèches bleues indiquent l'air froid.


Les méthodes de confinement de l'air varient selon le datacentre IBX, en fonction de la configuration IBX, des exigences du code du bâtiment local et des réglementations locales en matière de sécurité incendie.

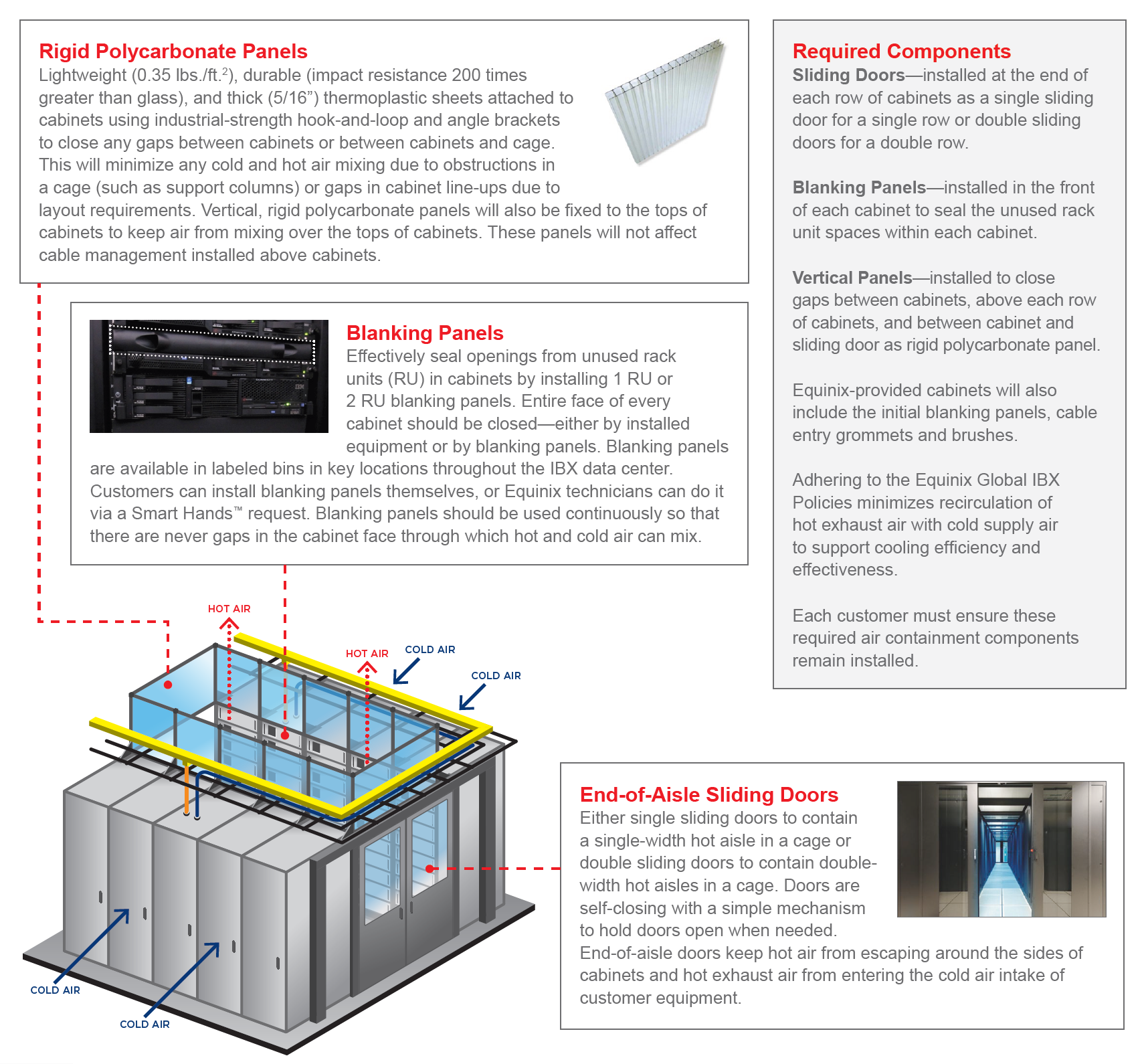

Composants de confinement de l'air
Equinix facture les balais, la mousse pour raclettes et les accessoires pour conduits de commutation. Les autres composants sont fournis et installés par Equinix sans frais supplémentaires pour les clients (dans la plupart des cas).
Ces composants sont utilisés pour maintenir l'alimentation en air refroidi séparée de l'air d'échappement chaud de l'équipement. Cliquez sur l'image ci-dessous pour obtenir des détails sur les composants :

Pour plus d'informations, reportez-vous à nos directives d'installation client .
Audits du confinement de l'air
Equinix effectue des audits périodiques pour :
- Assurez la conformité avec les politiques de gestion des flux d'air.
ET
- Vérifiez que les éléments de confinement sont installés et fonctionnent comme prévu.
Si un technicien doit entrer dans votre cage pour effectuer un audit, Equinix vous demandera d'abord l'autorisation d'accéder à votre cage.
Pour obtenir des informations spécifiques sur la politique, reportez-vous aux sections suivantes de nos politiques IBX mondiales :
- Section D.6. (Équipement du client—installation et fonctionnement)
- Section D.9. (Environnement)
Si vous recevez une notification d'application de la politique de la part d'Equinix, reportez-vous à la politique de gestion des flux d'air .
Pour demander un audit de votre espace, soumettez une commande Smart Hands et choisissez le type de commande audit physique, ou demandez au centre de services mondial (GSD) d'envoyer la commande en votre nom. Vous pouvez également utiliser Smart Hands si vous avez besoin de Equinix pour corriger les problèmes de confinement d'air dans votre espace.
Refroidissement par liquide
Equinix propose les solutions de refroidissement liquide suivantes.
De liquide à cage
L'offre de produits liquide-cage d'Equinix présente les caractéristiques suivantes :
- Configurations de déploiement standardisées pour votre hardware direct-to-chip
- Utilisez à la fois du matériel refroidi par liquide et par air à partir d'un seul environnement
- Equinix solution collabore avec votre fabricant d'équipement d'origine (OEM) et votre fournisseur de systèmes de refroidissement liquide préféré
- Apportez votre propre unité de distribution de refroidissement (CDU) et connectez-vous directement à l'alimentation en eau du site Equinix
- Compatible avec la plupart des matériels OEM directement-to-chip

Du liquide à la cage :
- Les circuits liquides fournissent un débit d'eau contrôlé à votre cage
- Point de raccordement primaire au CDU en tant que point de démarcation du liquide
- Apportez votre propre CDU ou achetez-le auprès d'Equinix
Modèles d'engagement flexibles :
- Packs de conception standard d'Equinix Smart Build
- Fournisseur de refroidissement ou OEM assisté
- Autoconstruction par le client
Prêt pour les liquides :
- Standardisé pour le refroidissement liquide direct de la puce
- Échangeurs de chaleur à porte arrière disponibles sur certains sites
- Une cage de confinement et de détection des fuites à la pointe de l'industrie
Liquid Cooling Smart Build :
Travaillez avec nos experts de confiance pour construire votre boucle de refroidissement secondaire et votre conception de cage refroidie par liquide.
Liquide à l'air Directement à la puce
Si vous disposez d'une cage privée, l'équipement de refroidissement liquide peut être autorisé dans votre espace de colocation pour prendre en charge les processeurs de nouvelle génération qui nécessitent un refroidissement liquide pour des performances optimales.
Un échangeur de chaleur liquide-air est un dispositif utilisé pour dissiper la chaleur générée par un équipement électronique. L'échangeur de chaleur fait circuler un liquide de refroidissement (tel que de l'eau ou un réfrigérant) à travers une surface de transfert de chaleur à proximité immédiate de l'équipement. La chaleur est transférée de l'équipement au liquide, qui la ramène ensuite à l'échangeur de chaleur, où elle est dissipée dans l'air par un FAN.
Avec le refroidissement direct-to-chip (D2C), la surface de transfert de chaleur agit sur ou à proximité de la surface de la puce de silicium. Cela maximise la dissipation thermique, ce qui permet aux processeurs de fonctionner plus efficacement que ceux refroidis par échange thermique air-air.
Exigences :
-
Votre espace de colocation doit être une cage privée (pas un espace partagé).
-
Vous devez fournir l'équipement de refroidissement dans le rack. Il doit s'agir d'un échangeur de chaleur liquide-air autonome qui se trouve à l'intérieur de l'armoire et ne fait pas passer de liquide de refroidissement vers d'autres armoires.
-
L'équipement doit utiliser un liquide de refroidissement non inflammable et non combustible, tel que de l'eau déionisée ou du PG25.
-
Vous devez fournir à Equinix
- La fiche technique et le manuel de votre échangeur de chaleur liquide-air (L2A).
- La fiche de données de sécurité (FDS) du liquide de refroidissement.
Si vous pouvez répondre aux exigences ci-dessus, contactez votre responsable de la réussite client (CSM) ou votre ingénieur commercial pour consulter et signer les conditions générales d'utilisation du refroidissement liquide dans votre cage.
Si vous ne répondez pas aux exigences ci-dessus, contactez-nous pour discuter d'autres solutions de refroidissement liquide.
