Données mécaniques

La section données mécaniques affiche l'état de fonctionnement en temps quasi réel des équipements mécaniques prenant en charge vos cages. Cette section présente des détails sur les conditions de traitement et de refroidissement de l'air, suit l'état de résilience des équipements et vous aide à détecter toute fumée ou fuite dans votre IBX.

Voir le résumé​

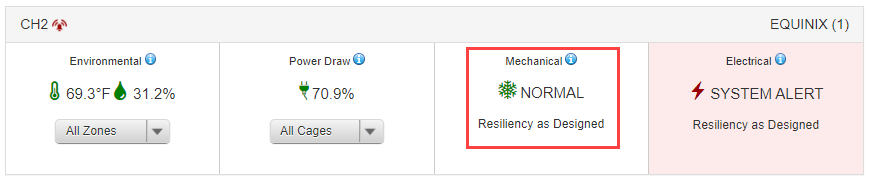

Pour afficher le résumé, sélectionnez une mosaïque mécanique dans un IBX du tableau de bord.

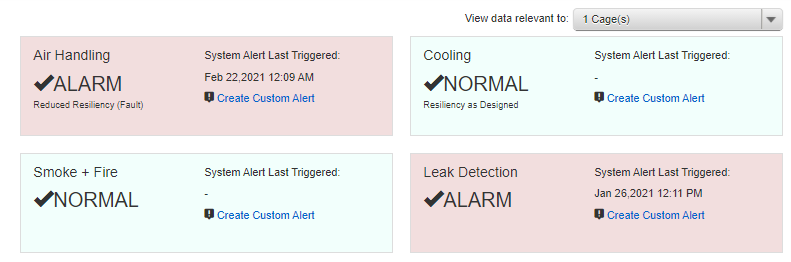

La section Données mécaniques affiche les conditions des catégories d'actifs suivantes dans l'IBX :

  • Traitement de l'air – les équipements sur ou à proximité du plancher Colocation qui distribuent l'air conditionné dans les allées froides. Il peut s'agir de dispositifs de traitement d'air à eau réfrigérée, de climatiseurs de salle informatique (CRAC) ou de dispositifs de traitement d'air de salle informatique (CRAH), selon le type d'installation mécanique utilisée par un datacentre.
  • Installation de refroidissement – installation de refroidissement centrale desservant l'ensemble d'un datacentre. En l'absence d'installation de refroidissement centrale, les données de l'installation de refroidissement ne sont pas affichées. Elle est généralement utilisée dans un datacentre qui s'appuie sur des CRAC décentralisés pour le refroidissement.
  • Détection précoce de fumée + alarme incendie – Le panneau d’incendie et, le cas échéant, un appareil de détection très précoce de fumée (VESDA).
  • Détection de fuites – Les cordes de détection de fuites, généralement installées à la base des centrales de traitement d’air, des CRAC et des CRAH.

Cliquez sur le filtre déroulant Afficher les données pertinentes pour : pour afficher uniquement les équipements mécaniques prenant en charge un sous-ensemble de vos cages.

Si un équipement est étiqueté ALARME et s'affiche en rouge, il est dans un état de résilience réduite et a déclenché une alerte système. Un équipement étiqueté NORMAL et affiché en vert présente un état de résilience tel que conçu et n'a pas déclenché d'alerte système.

Chaque catégorie d'actif affiche la date et l'heure de la dernière alerte système activée pour un actif.

conseil

Voir référence sur les alertes du système mécanique pour obtenir une liste complète de toutes les balises de données, les valeurs possibles de chaque balise de données et les valeurs qui constituent une condition d'alerte du système.

Afficher les détails​

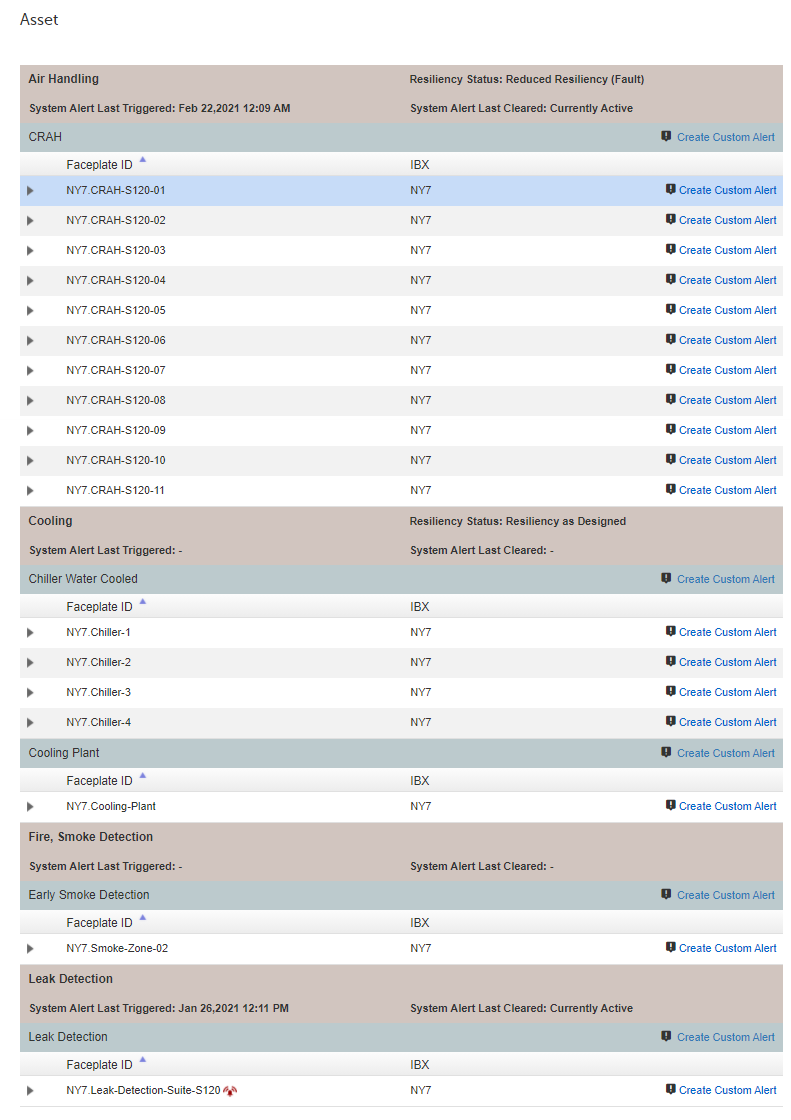

Sous le résumé, un tableau affiche tous les équipements qui prennent en charge vos cages, regroupés par type d'équipement . Pour afficher uniquement les équipements mécaniques qui prennent en charge un sous-ensemble de vos cages, cliquez sur le filtre déroulant Afficher les données pertinentes pour :.

Développez chaque équipement pour afficher les métadonnées de l'équipement, y compris son identifiant unique de façade , le nom du fabricant , le numéro de modèle de l'équipement , la date et l'heure de la dernière maintenanceet la date à laquelle la dernière alerte système a été générée et effacée.

conseil

Voir référence sur les alertes du système mécanique pour obtenir une liste complète de toutes les balises de données, les valeurs possibles de chaque balise de données et les valeurs qui constituent une condition d'alerte du système.

Afficher les tendances des données​

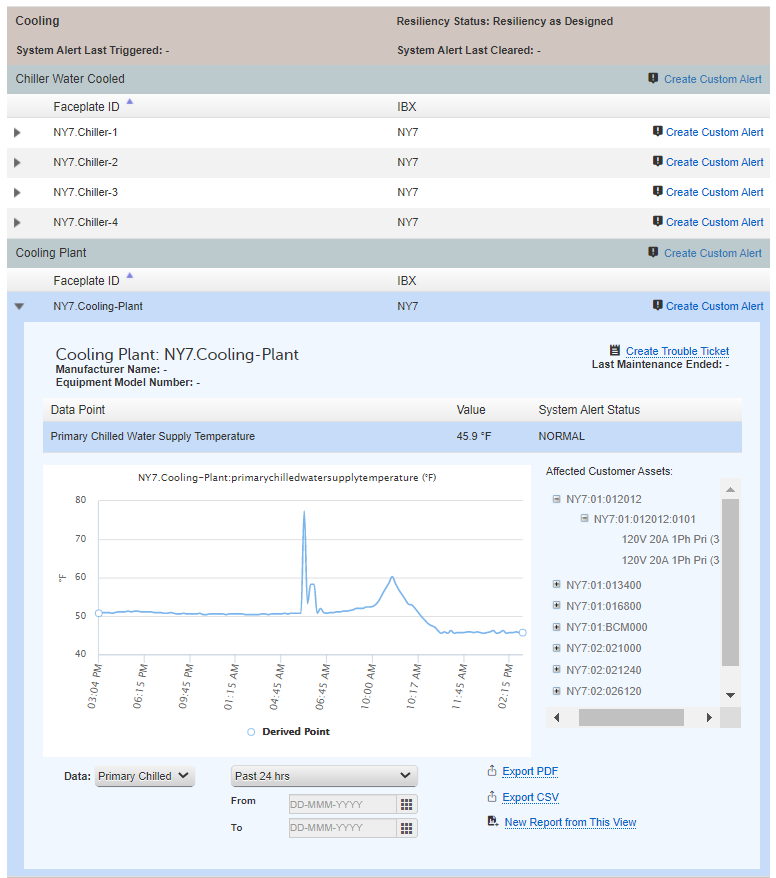

Utilisez la composante graphique affichée par certaines ressources pour établir la tendance d'un point de données individuel dans le temps.

Cliquez sur le filtre déroulant données et choisissez une période pour définir les tendances des données que vous souhaitez afficher à partir du dernier jour, de la dernière semaine ou du dernier mois. Utilisez le calendrier pour personnaliser la plage de dates.
