Données électriques
La section données électriques affiche l'état de fonctionnement en temps quasi réel des équipements électriques qui assurent l'entretien de vos circuits d'alimentation. Cette section affiche les tendances et les détails de l'état de tous les actifs électriques supportant vos cages, armoires et circuits d'alimentation dans le IBX. Il affiche également une vue dynamique de la relation hiérarchique entre ces actifs dans le datacenter.
Voir les données électriques

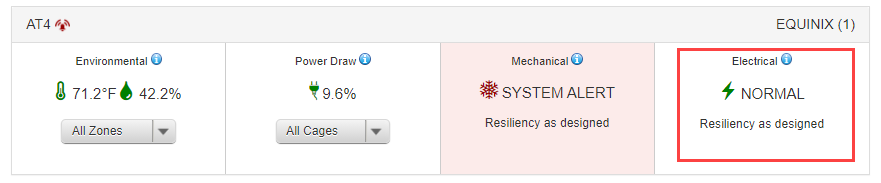

Pour afficher les données électriques, cliquez sur la mosaïque ELECTRIQUE à partir d'un IBX sur le tableau de bord.
Ces actifs peuvent comprendre les éléments suivants :
- ATS – Commutateur de transfert automatique
- ASTS – Commutateur de transfert statique automatique
- Générateur
- PDU – Unité de distribution d'énergie
- UPS – Alimentation sans interruption
- Alimentation secteur
Afficher le diagramme de hiérarchie des actifs électriques

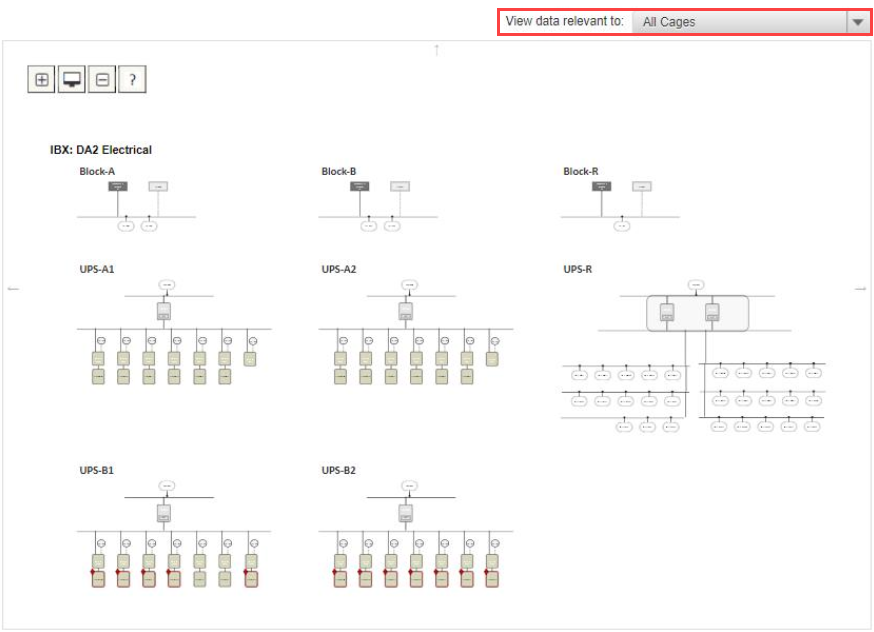

En haut de la page, un diagramme de hiérarchie des actifs électriques présente un modèle relationnel de tous les actifs électriques supportant les cages, les armoires et les circuits d'alimentation d'un centre de données.
Pour afficher uniquement les actifs électriques qui prennent en charge un sous-ensemble de vos cages, armoires ou circuits d'alimentation, cliquez sur le filtre déroulant Afficher les données pertinentes pour : au-dessus du diagramme.
Utilisez les icônes de zoom en haut à gauche du diagramme pour personnaliser votre vue et voir plus ou moins du dessin à la fois.
Lorsque vous déplacez votre souris sur un bloc de ressources, il devient vert. Cliquez sur le bloc vert pour effectuer un zoom avant pour plus de détails.
Entre les blocs électriques, votre souris se transforme en une icône de main qui vous permet de cliquer et de faire glisser le diagramme de hiérarchie pour le recentrer.
Cliquez sur les composants ovales pour examiner la relation parent-enfant entre les actifs ou les blocs.

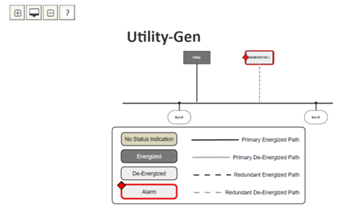

Cliquez sur l'icône de l'écran pour réinitialiser votre affichage. Cliquez sur l'icône de légende pour afficher des détails sur la façon dont le système code les chemins principaux, secondaires et les alarmes.
Afficher les détails des actifs électriques
Le système affiche une liste des actifs qui prennent en charge vos cages, armoires et circuits d'alimentation sous le schéma. Chaque ressource est identifiée de manière unique par un identifiant de plaque frontale.
Pour afficher uniquement les actifs électriques qui prennent en charge un sous-ensemble de vos cages, armoires ou circuits d'alimentation, cliquez sur le filtre déroulant Afficher les données pertinentes pour : au-dessus du diagramme hiérarchique.
Si un actif a déclenché une alerte système, il affiche un indicateur rouge et un état D'ALARME. Un état NORMAL indique qu'un actif n'a pas déclenché d'alerte système.

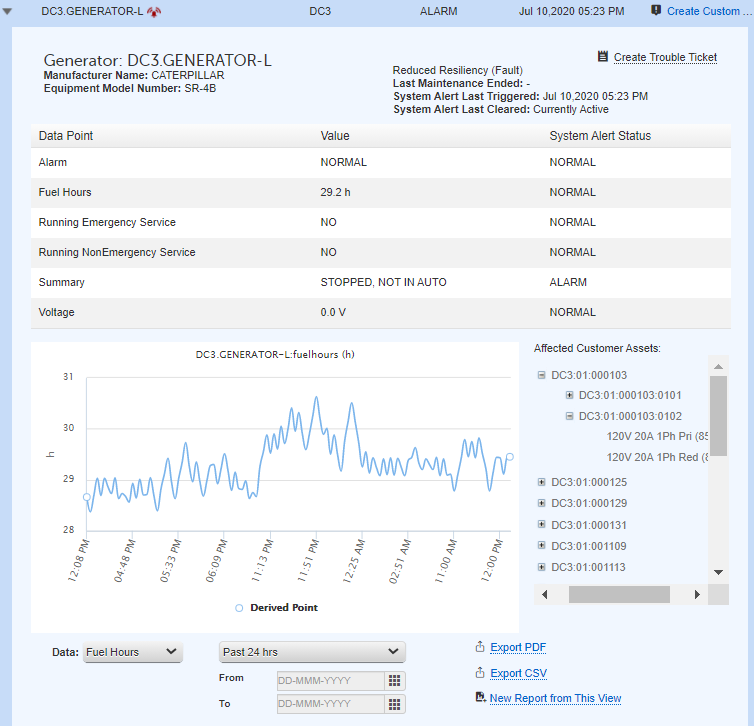

Développez chaque actif pour afficher ses métadonnées, notamment le nom du fabricant, le numéro de modèle de l'équipement, la résilience, la date et l'heure de la dernière maintenance et la date à laquelle sa dernière alerte système a été générée et effacée.
Le système affiche les conditions de fonctionnement en temps quasi réel pour un ensemble de balises de données sous les métadonnées de l'actif.
Tous les actifs (cages, armoires, circuits) pris en charge par l'actif que vous consultez actuellement sont répertoriés sous le tableau des balises de données.
Voir référence des alertes du circuit électrique pour obtenir une liste complète de toutes les étiquettes de données, des valeurs possibles de chaque étiquette de données et des valeurs qui constituent une condition d'alerte du système.
Afficher les tendances des données
Utilisez le composant graphique situé sous le tableau des étiquettes de données pour établir la tendance d'un point de données individuel dans le temps.
Utilisez le filtre déroulant données et choisissez une période pour définir les tendances des données que vous souhaitez afficher à partir du dernier jour, de la dernière semaine ou du dernier mois. Utilisez le calendrier pour personnaliser la plage de dates.
