Conditions préalables

Avant de commander Equinix Precision Time, assurez-vous que la connectivité réseau et les autorisations requises sont en place. Les conditions préalables suivantes doivent être remplies avant de commander les services Equinix Precision Time:

• L'heure de précision est disponible uniquement par l'entremise d'Equinix Fabric et de Network Edge. Les autres options de connectivité ne sont pas prises en charge.

• Un VLAN est inclus dans le service. Un port Fabric est requis et doit être commandé séparément s'il n'est pas déjà disponible.

• Un port Fabric de 1 Gbit/s est suffisant pour les connexions de Precision Time . Ce service a des besoins en bande passante faibles.

• Equinix Precision Time est disponible pour les centres de données IBX connectés à un port Equinix Fabric dans les régions du monde suivantes: Amérique du Nord et du Sud, Asie-Pacifique et EMEA.

• Un port Equinix Fabric ou un routeur Fabric Cloud (FCR) est requis pour la consommation de Precision Time. Un compte Equinix Fabric est également requis.

• Un périphérique virtuel Network Edge est requis pour l'utilisation de Network Edge avec la synchronisation Precision Time . Consultez Configurer les périphériques Network Edge comme passerelles de synchronisation pour plus d'informations.

• Déterminez le type de port à utiliser pour connecter le réseau à Precision Time:

  • Dot1Q – Toutes les connexions VLAN sont en Dot1Q. Il s'agit de l'option recommandée.
  • QinQ vers Dot1Q – QinQ encapsule l'étiquette VLAN sur deux couches: une étiquette interne pour votre réseau et une étiquette externe pour le réseau Equinix. Si vous n'avez pas besoin d'utiliser ce type de port, nous vous recommandons d'utiliser le port Dot1Q.

• Un ou deux identifiants VLAN peuvent être spécifiés lors de la configuration, en fonction des connexions de port utilisées dans le réseau.

• Pour les configurations de Precision Time utilisant PTP, tous les périphériques clients doivent utiliser des cartes d'interface réseau (NIC) prenant en charge l'horodatage matériel. Voir Configuration requise pour les cartes d'interface réseau avec PTP.

Pour plus d'informations sur les exigences d'intégration, contactez Equinix Support.

Permissions de port et de connexion de la structure Equinix pour le temps de précision

Utilisez le Equinix Customer Portal pour afficher et définir les autorisations Equinix Fabric et passer de nouvelles commandes pour Equinix Precision Time.

1. Connectez-vous au [portail client Equinix].

   • Vous avez besoin d'un compte sur ce portail.
   • Vous devez disposer de droits d'accès d'administrateur qui vous permettent de visualiser et de définir des autorisations.

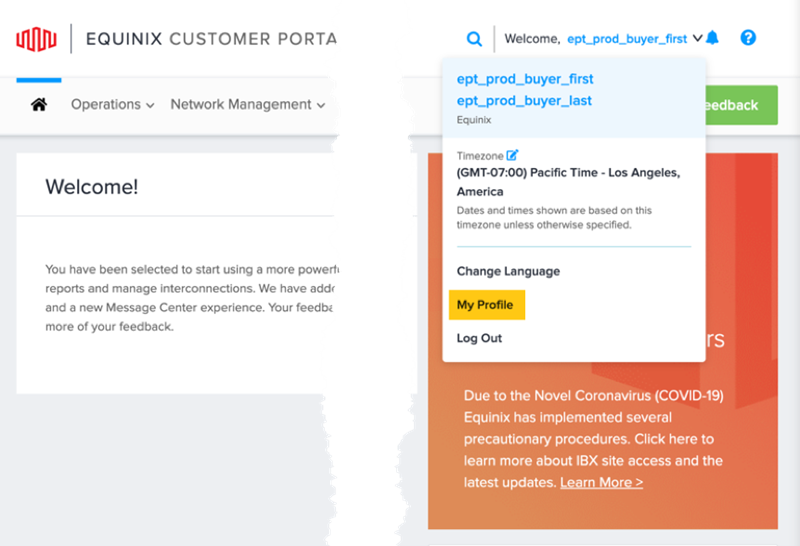

2. Sélectionnez votre nom d'utilisateur en haut à droite, puis sélectionnez Mon profil.

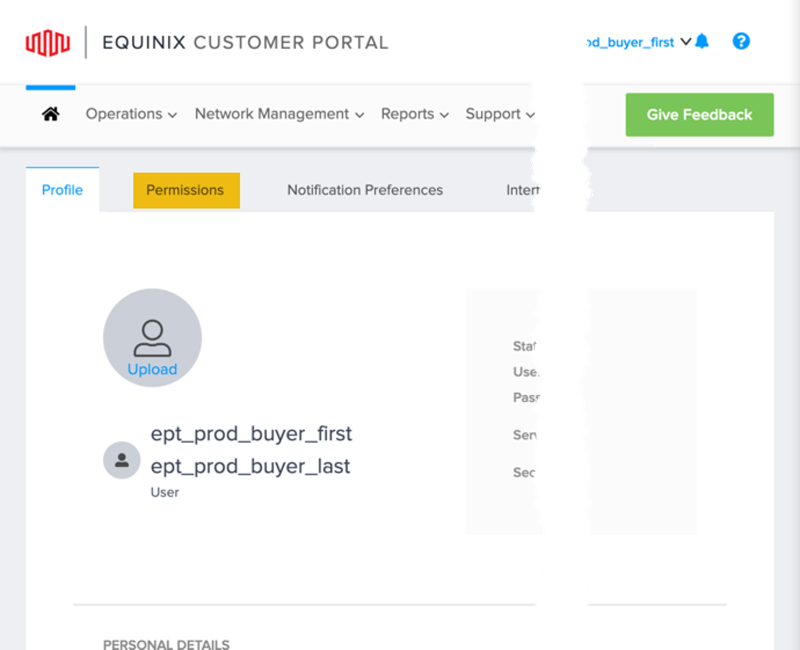

3. Sélectionnez Autorisations.



4. Cliquez sur ** Equinix Fabric & Network Edge** sous Vos autorisations.

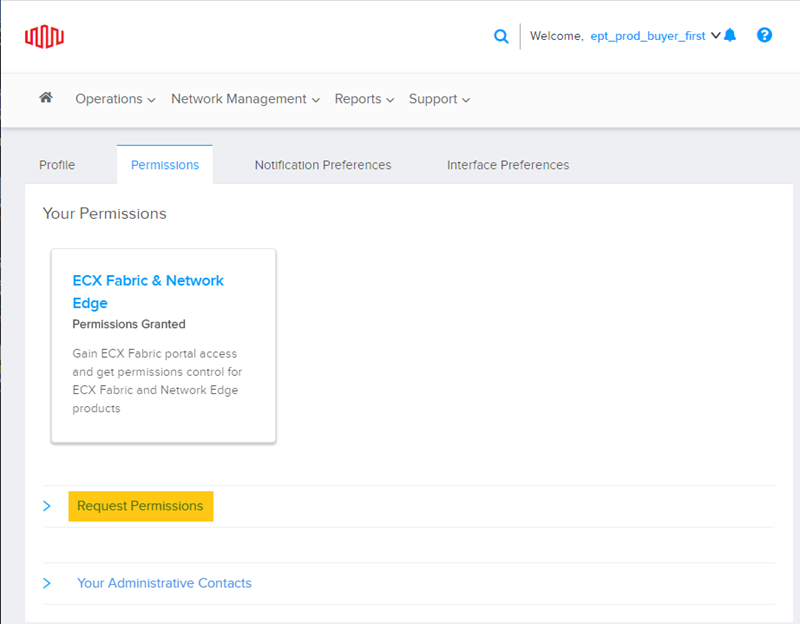

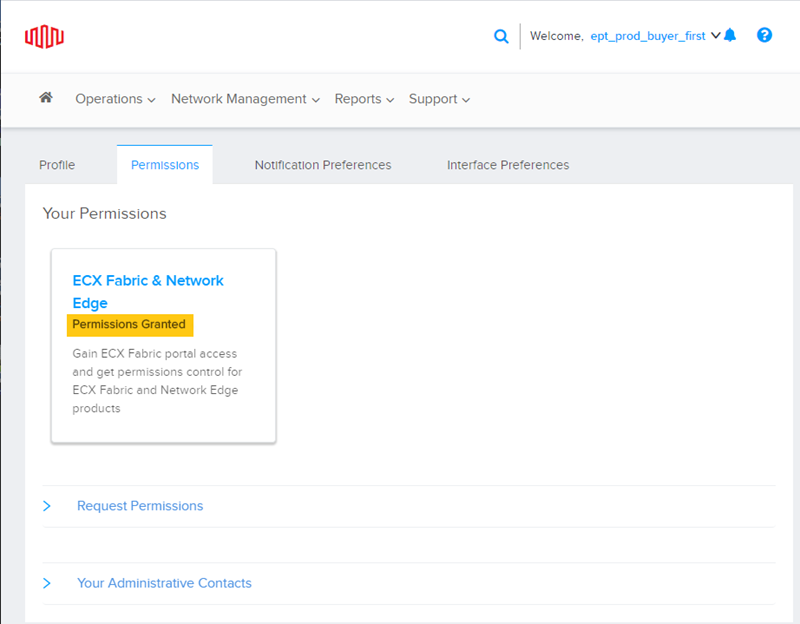

Si vous ne voyez pas Permissions Granted, consultez Demande d'autorisations ci-dessous.

.

Vos permissions vous permettent de visualiser les ports, les connexions et les services. Vous pouvez également utiliser l'interface pour demander des connexions et des commandes de services pour vos IBX.

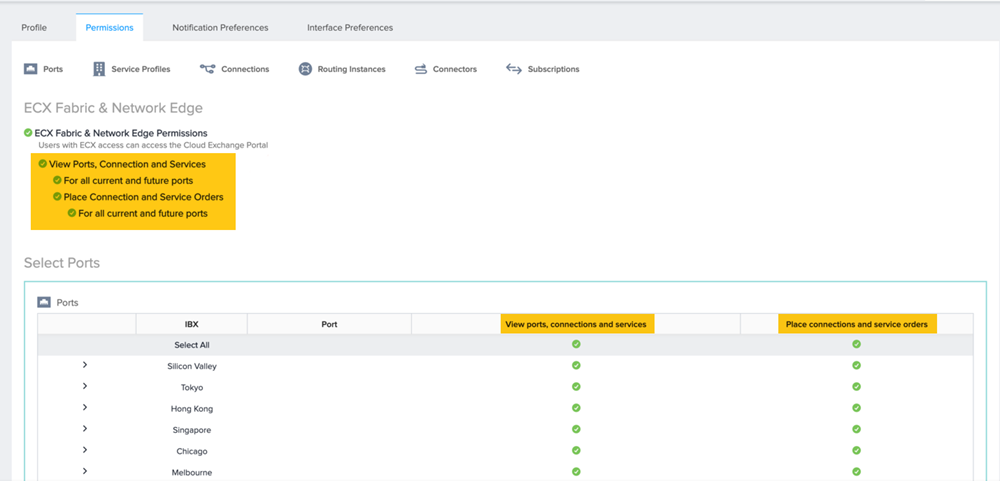

Permissions pour les ports Fabric :

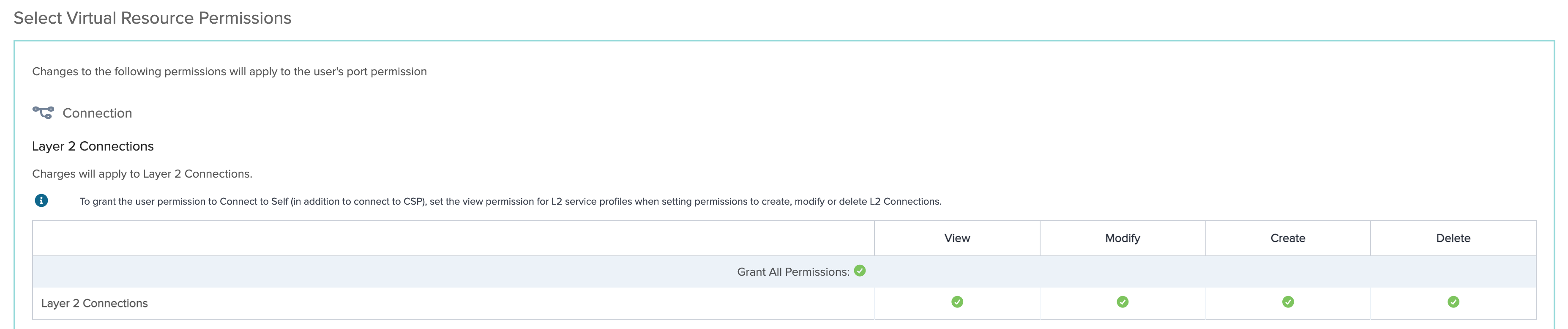

Autorisations pour les connexions virtuelles Fabric L2 :

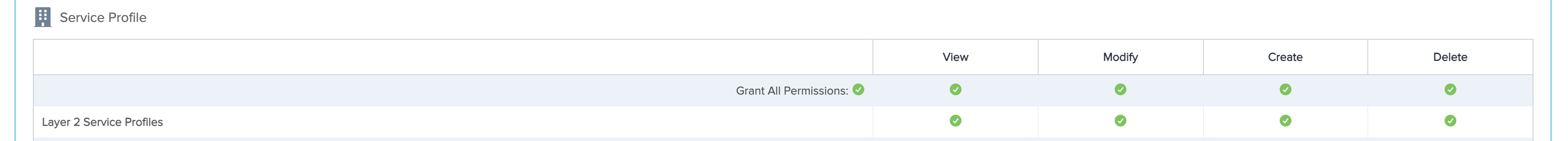

Autorisations pour les profils de service Fabric L2 :

Demande d'autorisations

Si vous ne pouvez pas accéder à vos autorisations et les visualiser, vous devez demander des autorisations d'administrateur.

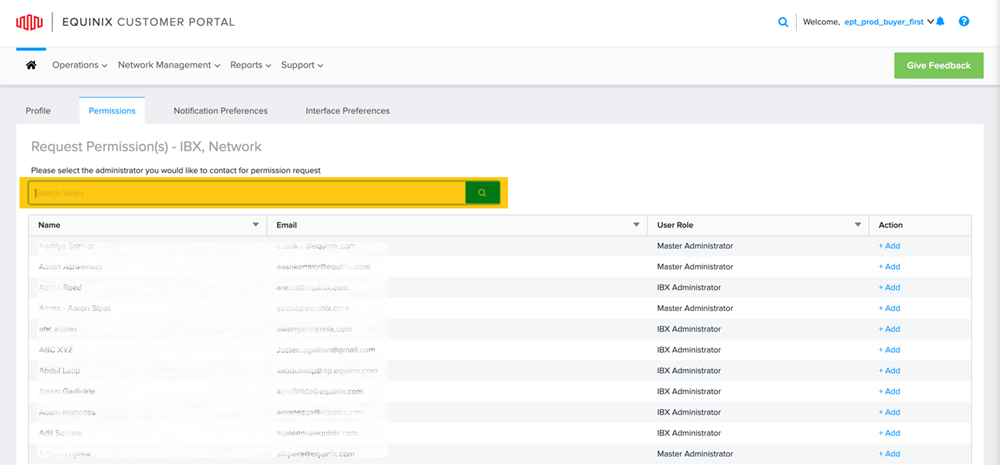

1. Cliquez sur Demander les autorisations pour consulter et commander les autorisations pour les ports. connexions et services.

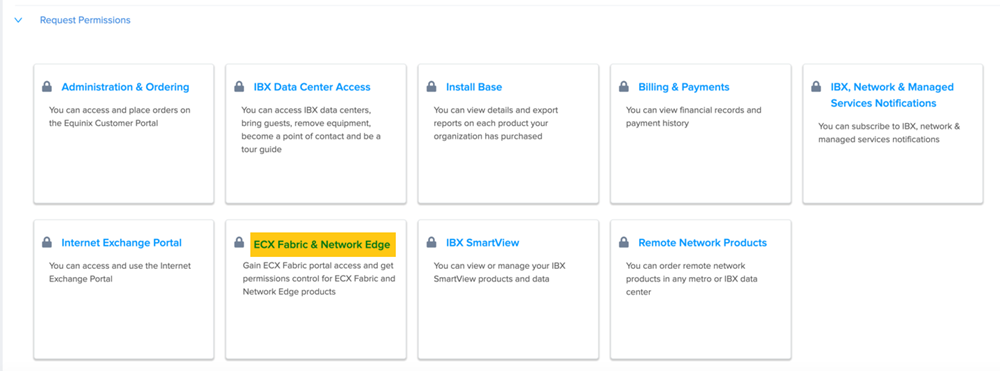

2. Cliquez sur ** Equinix Fabric & Network Edge** pour demander les autorisations.



3. Trouvez votre administrateur et demandez un accès.



Exigences de la carte d'interface réseau pour PTP

Lors de l'intégration avec PTP, les contrôleurs d'interface réseau (NIC) assurent un horodatage précis des paquets entrants et sortants. Pour les connexions PTP, chaque appareil du réseau doit avoir une carte réseau avec les fonctionnalités suivantes:

• Prise en charge de l'horodatage matériel PTP IEEE 1588. Pour plus de détails, consultez les exemples d'ethtool ci-dessous.
• Horloge PTP IEEE 1588. La carte réseau doit avoir une horloge matérielle physique (PHC) partagée entre deux ports. Pour plus de détails, consultez les exemples d'utilisation d'ethtool ci-dessous.

remarque

La plupart des cartes réseau actuellement sur le marché prennent en charge ces exigences PTP.

Test et configuration des NIC

Le démon du protocole de temps de précision (PTPd) est le logiciel utilisé par Equinix pour tester toutes les cartes réseau, et exemple de configuration utilisée pour les périphériques clients PTP.

PTPd est une implémentation du protocole PTP (Precision Time Protocol) version 2, tel que défini par la norme IEEE 1588-2008, qui assure une synchronisation temporelle précise des ordinateurs connectés à un réseau local Ethernet. Il a été conçu principalement pour les systèmes d'instrumentation et de contrôle. Pour un exemple de configuration PTPd, consultez Sample Configurations.

Vérification de la prise en charge de l'horodatage matériel par la carte réseau

Utilisez la commande ethtool suivante pour vérifier qu'une interface prend en charge l'horodatage matériel avec PTP/NTP :

ethtool -T <NIC_interface_name>

Une interface prend en charge l'horodatage matériel avec NTP si ethtool retourne les capacités et le mode de filtrage suivants:

• SOF\_TIMESTAMPING\_TX\_HARDWARE
• SOF\_TIMESTAMPING\_TX\_SOFTWARE
• HWTSTAMP\_FILTER\_ALL

Exemples d'ethtool

Les exemples suivants montrent des interfaces valides.

Interface physique compatible PTP

 $ ethtool -T enp1s0d1
 Time stamping parameters for enp1s0d1:
 Capabilities:
      hardware-transmit      (SOF_TIMESTAMPING_TX_HARDWARE)
      software-transmit      (SOF_TIMESTAMPING_TX_SOFTWARE)
      hardware-receive       (SOF_TIMESTAMPING_RX_HARDWARE)
      software-receive       (SOF_TIMESTAMPING_RX_SOFTWARE)
      software-system-clock  (SOF_TIMESTAMPING_SOFTWARE)
      hardware-raw-clock     (SOF_TIMESTAMPING_RAW_HARDWARE)
 PTP Hardware Clock: 2
 Hardware Transmit Timestamp Modes:
      off      (HWTSTAMP_TX_OFF)
      on       (HWTSTAMP_TX_ON)
 Hardware Receive Filter Modes:
      none     (HWTSTAMP_FILTER_NONE)
      all      (HWTSTAMP_FILTER_ALL)

Interface non PTP ou interface virtuelle

 $ ethtool -T eth0
 Time stamping parameters for eth0:
 Capabilities:
     software-receive      (SOF_TIMESTAMPING_RX_SOFTWARE)
     software-system-clock (SOF_TIMESTAMPING_SOFTWARE)
 PTP Hardware Clock: none
 Hardware Transmit Timestamp Modes: none
 Hardware Receive Filter Modes: none
