Topologie du réseau

Cette rubrique présente la configuration des connexions réseau pour prendre en charge les sous-réseaux Equinix Precision Time . Votre équipement se connecte à Precision Time via Equinix Fabric.

Les discussions topologiques suivantes montrent comment configurer votre réseau, selon que vous utilisez le protocole NTP (Network Time Protocol) ou le protocole PTP (Precision Time Protocol).

Le serveur de temps 1 d'un site de service Equinix Precision Time n'est pas le même hôte que le serveur de temps 1 d'un autre site. Chaque site utilise des serveurs de temps distincts et géographiquement séparés, assurant ainsi une véritable géo-redondance.

Configuration du réseau pour Equinix Precision Time et NTP

La configuration de votre réseau dépend du nombre de sous-réseaux NTP dans votre réseau. Vous avez la possibilité de configurer soit un seul sous-réseau, soit plusieurs sous-réseaux.

Configuration de NTP avec un réseau à sous-réseau unique

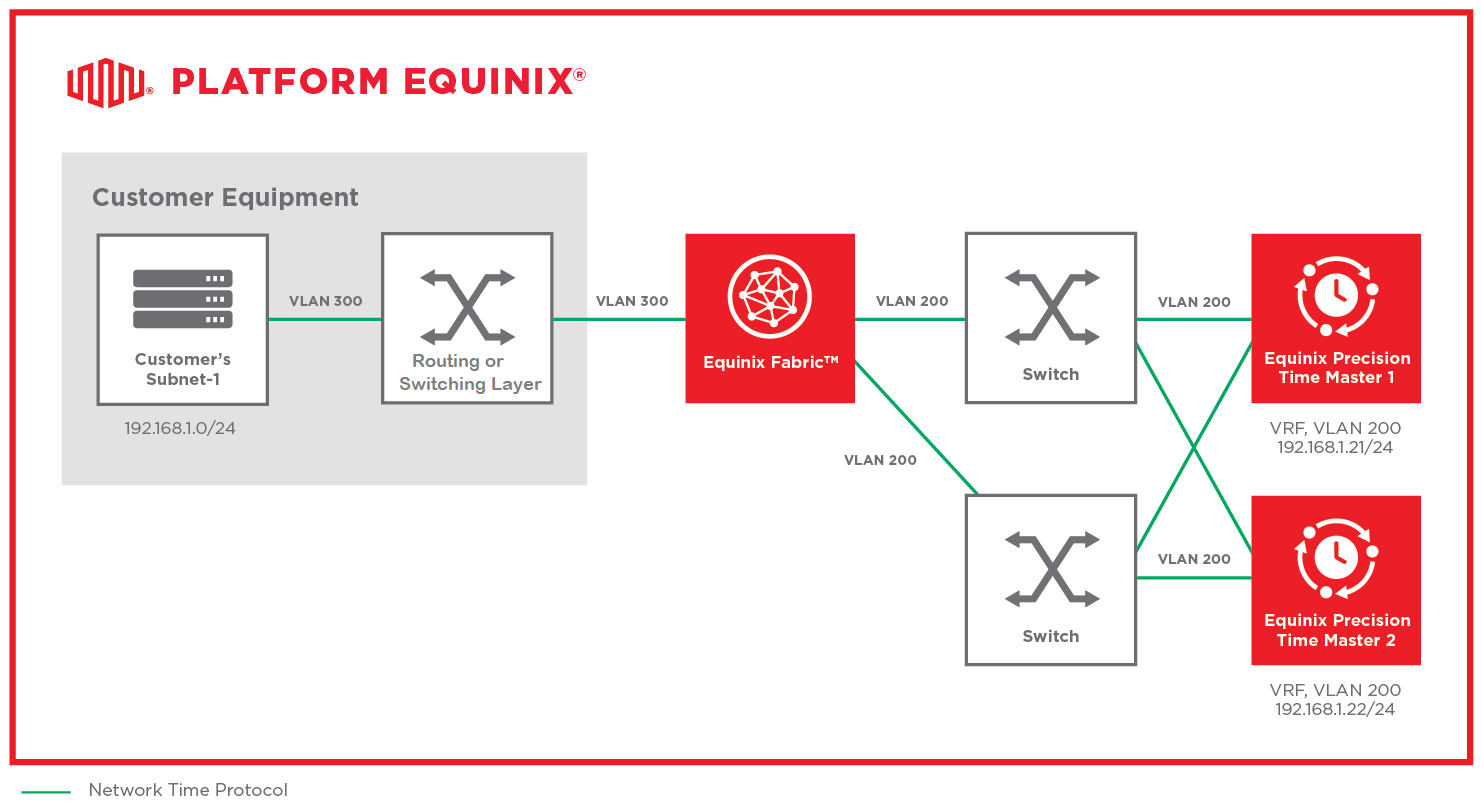

Ces exemples montrent des configurations de réseau non redondantes pour un service NTP avec un seul sous-réseau de votre côté.

Pour une configuration non redondante :

remarque

Dans cet exemple, si vous utilisez le sous-réseau 192.168.1.0/24, vous pouvez utiliser n'importe quelle adresse IP pour votre appareil final au sein de ce sous-réseau, à l'exclusion des adresses IP 192.168.1.21/24 et 192.168.1.22/24 (les deux adresses IP définies sur les serveurs de temps).

1. Configurez le périphérique final qui doit être synchronisé avec une adresse IP qui se trouve dans la même plage de sous-réseau que celle configurée pour les serveurs de temps sur le portail client Equinix .

2. Effectuez un test ping sur l'adresse IP du serveur de temps (ici, 192.168.1.21 ou 192.168.1.22). La réponse doit indiquer que le serveur de temps se trouve sur le même sous-réseau que celui configuré pour l'interface de votre appareil (dans cet exemple, 192.168.1.0/24). Poursuivez la configuration de votre client NTP uniquement si le test ping aboutit.

3. Configurez les deux adresses IP du serveur de temps (192.168.1.21 et 192.168.1.22 dans cet exemple) dans la section serveur du fichier de configuration du client NTP.

4. Démarrez votre client NTP.

Configuration de NTP avec un réseau à sous-réseaux multiples

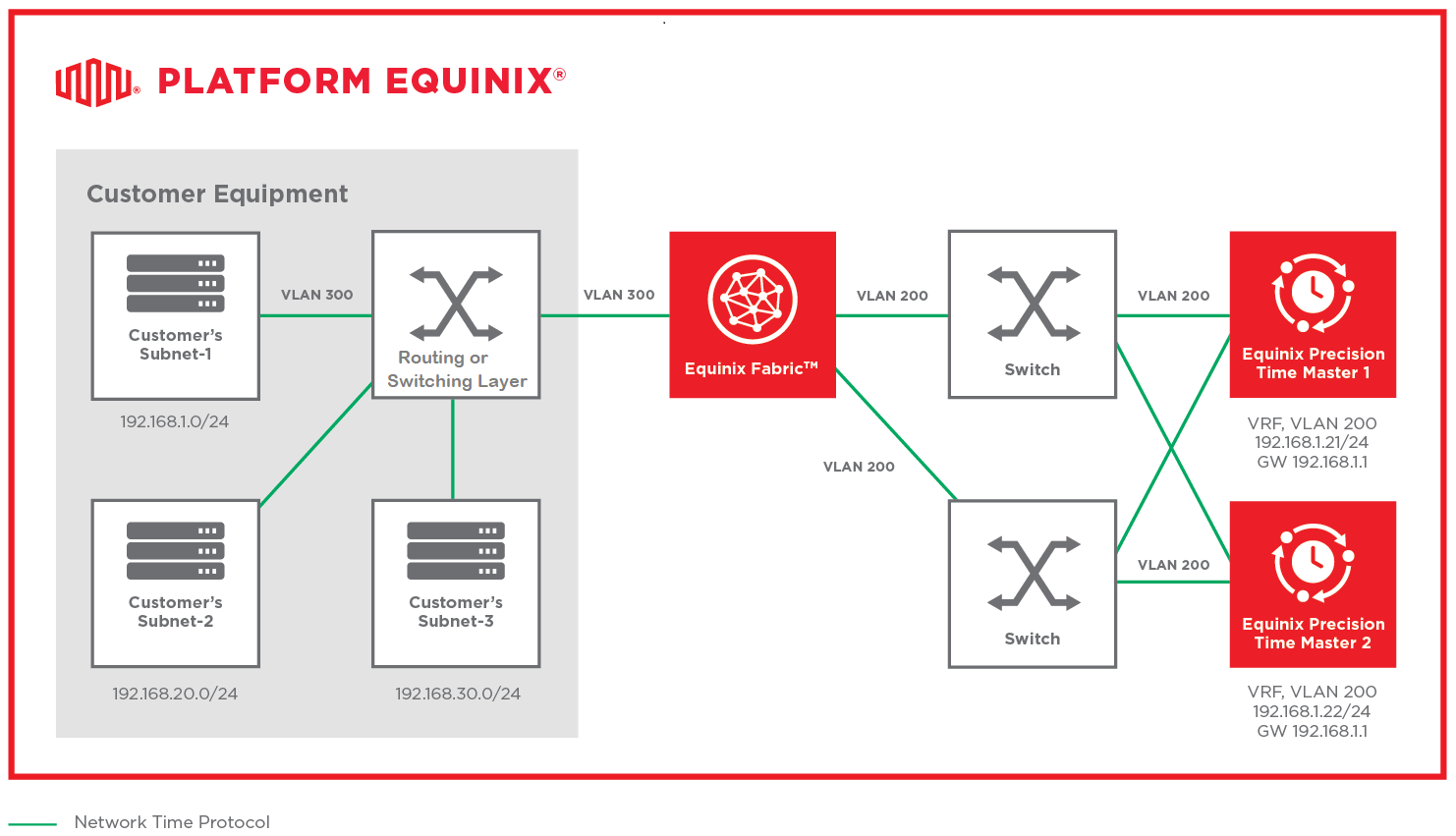

Ces exemples montrent des configurations de réseau non redondantes pour un service NTP avec plusieurs sous-réseaux de votre côté.

Pour une configuration non redondante :

info

Lors de l'utilisation de NTP, Equinix Precision Time prend en charge plusieurs sous-réseaux uniquement avec le niveau de service Entreprise ; Precision Time ne prend pas en charge plusieurs sous-réseaux avec NTP au niveau du niveau de service Standard.

1. Fournissez à Equinix les informations de configuration de votre interface de passerelle afin que nous puissions provisionner une nouvelle connexion de service dans le portail client Equinix .

   • L'interface de passerelle doit se trouver dans le sous-réseau directement connecté au service Equinix Precision Time .
   • L'interface de la passerelle doit être interconnectée avec d'autres sous-réseaux.

2. Configurez le périphérique final qui doit être synchronisé avec une adresse IP qui se trouve dans la même plage de sous-réseaux que l'un de vos sous-réseaux configurés.

3. Effectuez un test ping sur l'adresse IP du serveur de temps (par exemple: 192.168.1.21 ou 192.168.1.22). Ne poursuivez la configuration de votre client NTP que si vous obtenez une réponse positive au test ping.

4. Configurez les deux adresses IP du serveur de temps (ici, 192.168.1.21 et 192.168.1.22) dans la section serveur du fichier de configuration du client NTP.

5. Démarrez votre client NTP.

Configuration du réseau pour Equinix Precision Time et PTP

Le service PTP nécessite un horodatage matériel sur les interfaces réseau et les périphériques réseau. La configuration de votre réseau dépend du nombre de sous-réseaux PTP dans votre réseau: unique ou multiple.

Configuration du PTP avec un réseau à sous-réseau unique

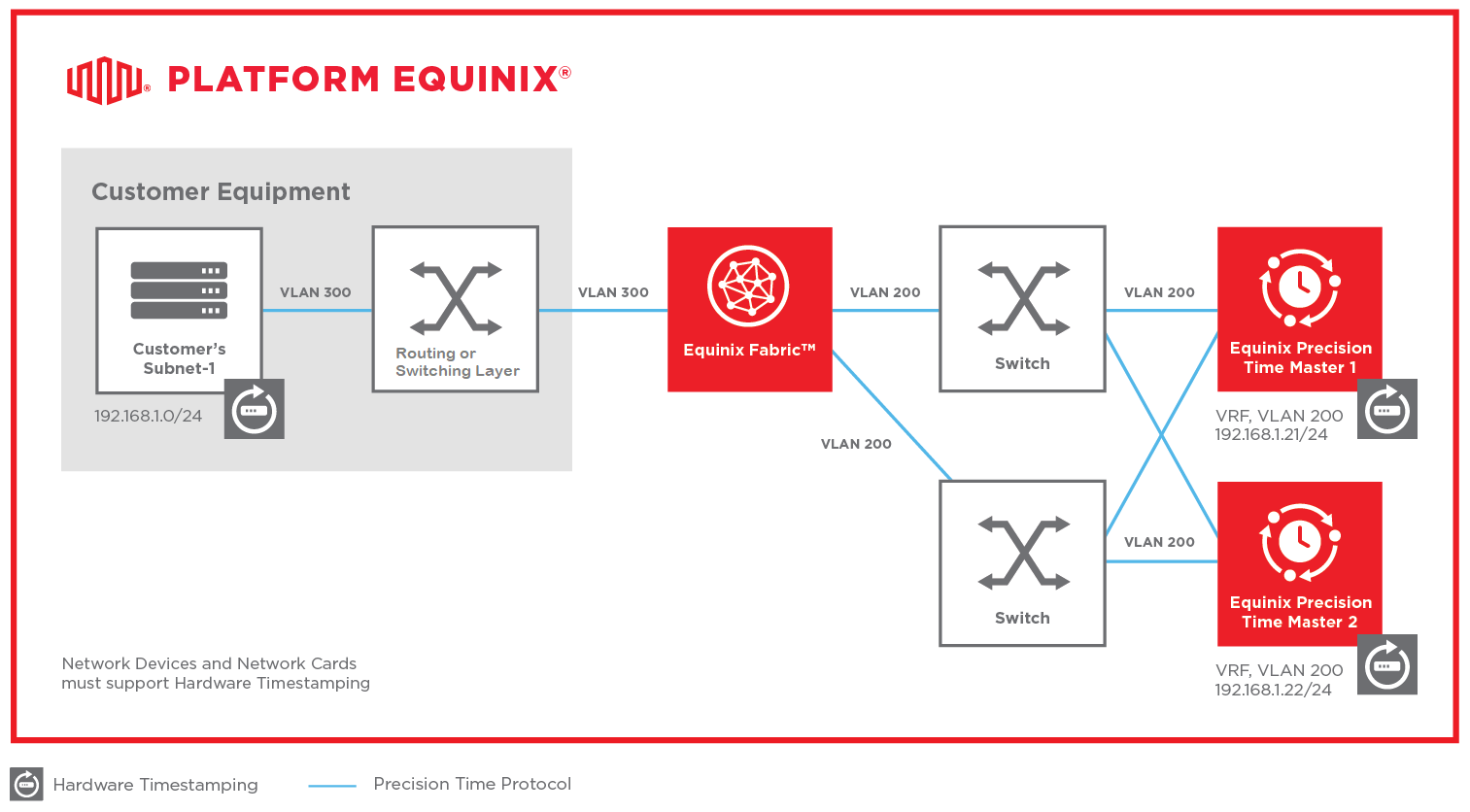

Ces exemples montrent des configurations de réseau non redondantes pour un service PTP avec un seul sous-réseau de votre côté.

Pour une configuration non redondante :

1. Veiller à ce que tous les dispositifs de l'intégration soient dotés de cartes d'interface réseau prenant en charge l'horodatage matériel.

2. Exécutez ethtool -T <interface_name> pour vous assurer que l'interface réseau prend en charge IEEE 1588 PTP et les options d'horodatage matériel nécessaires.

3. Configurez le périphérique final à synchroniser avec une adresse IP appartenant au même sous-réseau que celui configuré pour les serveurs de temps sur le portail client Equinix. Dans cet exemple, si vous utilisez le sous-réseau 192.168.1.0/24, vous pouvez utiliser n'importe quelle adresse IP de ce sous-réseau pour votre appareil final, à l'exception des adresses IP 192.168.1.21/24 et 192.168.1.22/24 (les deux adresses IP configurées sur les serveurs de temps).

4. Faites une requête ping sur l'adresse IP du serveur de temps (ici, 192.168.1.21 ou 192.168.1.22). La réponse devrait indiquer que le serveur de temps se trouve sur le même sous-réseau que celui configuré pour l'interface de votre appareil (192.168.1.0/24 dans le schéma ci-dessus).

5. Si vous obtenez une réponse PING positive, vous pouvez démarrer votre client PTP en mode multicast.

remarque

Vous n'avez pas besoin de spécifier une adresse IP d'horloge principale à votre client car il fonctionne en mode multidiffusion. Il détecte donc automatiquement la source d'heure principale tandis que l'adresse IP du client et l'adresse IP de la source principale sont situées dans le même sous-réseau.

Configuration du protocole PTP avec un réseau à sous-réseaux multiples

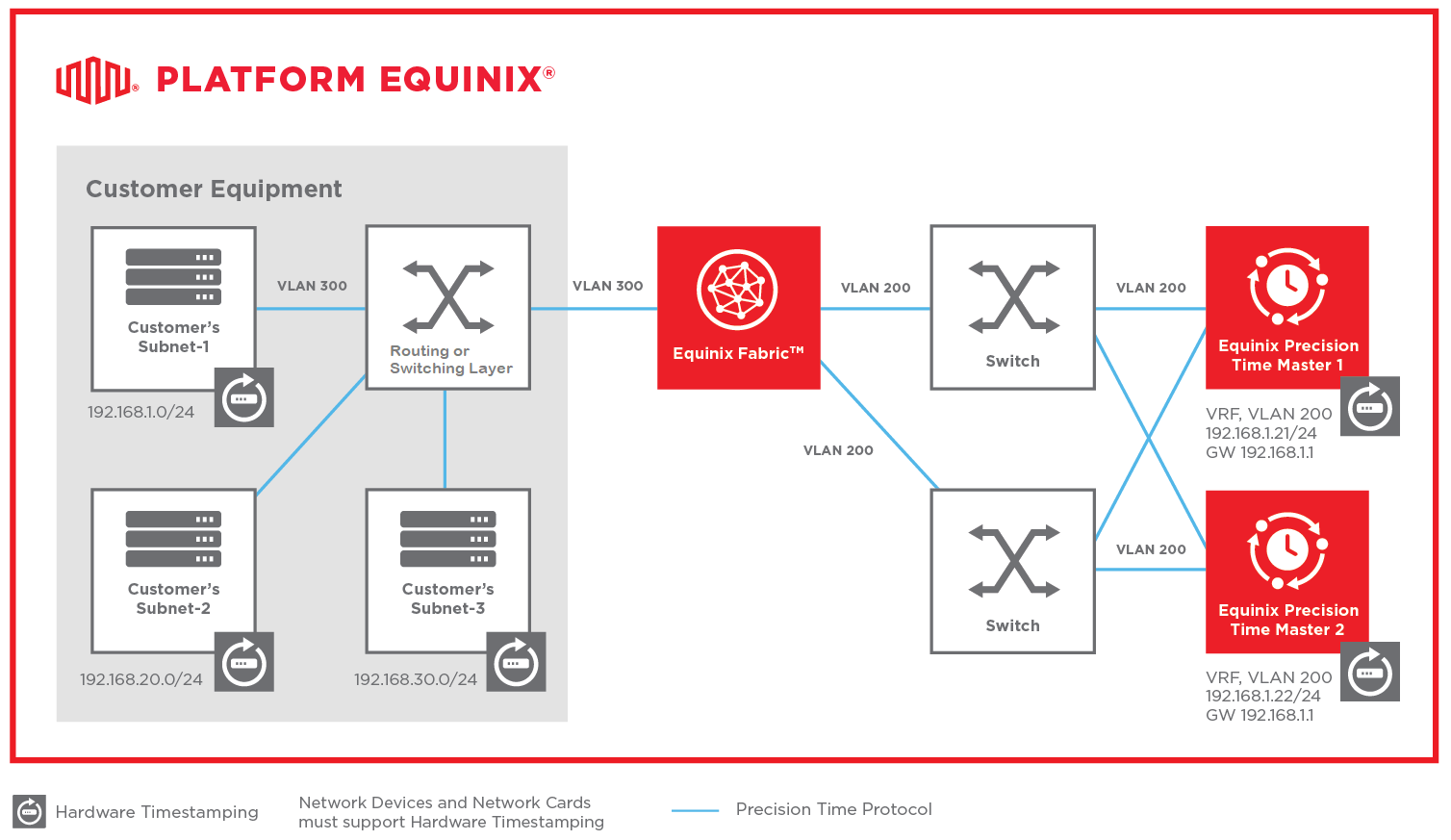

Ces exemples montrent des configurations de réseau non redondantes pour un service PTP avec plusieurs sous-réseaux de votre côté.

Pour une configuration non redondante :

1. Fournissez à Equinix les informations de configuration de votre interface de passerelle afin que nous puissions provisionner une nouvelle connexion de service dans le portail client Equinix .

   • L'interface de passerelle doit se trouver dans le sous-réseau directement connecté au service Precision Time .
   • L'interface de la passerelle doit être interconnectée avec d'autres sous-réseaux.

2. Si plusieurs périphériques de routage sont configurés entre des sous-réseaux, vous devez configurer le périphérique de routage de l'interface de passerelle et les autres périphériques de routage.

   • De préférence, il s'agit de dispositifs matériels prenant en charge le protocole PTP.
   • Les dispositifs de routage doivent prendre en charge le routage multicast, en particulier les protocoles PIM et IGMP.

3. Les protocoles PIM et IGMP doivent être configurés sur tous les dispositifs de routage exploités entre les sous-réseaux.

4. S'assurer que toutes les cartes d'interface réseau prennent en charge l'horodatage matériel.

5. Exécutez ethtool -T <interface_name> pour vous assurer que l'interface réseau prend en charge IEEE 1588 PTP et les options d'horodatage matériel nécessaires.

6. Configurez le périphérique final qui doit être synchronisé avec une adresse IP qui se trouve dans la même plage de sous-réseaux que l'un de vos sous-réseaux configurés.

7. Faites une requête ping sur l'adresse IP du serveur de temps (ici, 192.168.1.21 ou 192.168.1.22). La réponse devrait indiquer que le serveur de temps se trouve sur le même sous-réseau que celui configuré pour l'interface de votre périphérique.

8. Si vous obtenez une réponse PING positive, vous pouvez démarrer votre client PTP en mode multicast.

remarque

Vous n'avez pas besoin de spécifier une adresse IP d'horloge principale à votre client car il fonctionne en mode multidiffusion. Il détecte donc automatiquement la source d'heure principale tandis que l'adresse IP du client et l'adresse IP de la source principale sont situées dans le même sous-réseau.
