Modèles de réseau et synchronisation temporelle
Equinix Precision Time prend en charge divers scénarios de réseau. Le modèle de réseau de distribution de temps de précision ne varie pas entre ces modèles. Cependant, la consommation de services de temps par les appareils clients varie selon les modèles.
Faites correspondre votre système aux modèles présentés ci-dessous pour déterminer la meilleure configuration Precision Time pour vos besoins topologiques.
Les modèles de consommation suivants sont disponibles:
-
Consommation directe – idéal pour un petit nombre d'appareils à synchroniser.
- Disponible pour le protocole Precision Time Protocol (PTP) ou le protocole Network Time Protocol (NTP).
- Offre une grande précision à tous les périphériques.
- A une limite supérieure inhérente au nombre de périphériques que vous pouvez connecter à Precision Time sur un seul service. La limite supérieure est déterminée par le niveau de service que vous employez.
-
Consommation en cascade – idéal pour des milliers d'appareils à synchroniser sur une seule heure de référence. Ce modèle est applicable à un réseau interne privé ou à plusieurs réseaux privés connectés à des périphériques finaux.
- Vous pouvez connecter un ou deux appareils directement au service, puis synchroniser les appareils de votre réseau interne ou privé avec ces appareils connectés.
- Vous pouvez synchroniser un nombre illimité d'appareils sur un seul service.
- Vous pouvez ajouter autant de sauts que vous le voulez, mais n'oubliez pas que chaque saut supplémentaire peut avoir un impact sur la précision.
Chaque connexion au service Precision Time est isolée à l'aide d'un espace de noms réseau dédié et d'un ID VLAN. La segmentation basée sur VLAN garantit que le trafic reste isolé pendant le transport sur Equinix Fabric, empêchant ainsi toute interaction entre les environnements clients.
Port Equinix Fabric - topologie non redondante
Dans ce modèle, les périphériques clients se connectent directement à Precision Time via un port Fabric.
Precision Time prend en charge les configurations redondantes lors de l'utilisation de Fabric Cloud Router, ce qui permet aux clients de concevoir des architectures de synchronisation de temps hautement disponibles.
Une seule connexion Precision Time fournit l'heure à partir du serveur de temps 1 et du serveur de temps 2. Les connexions ne sont pas mappées à des serveurs de temps individuels et des ports Fabric distincts ne peuvent pas être utilisés pour cibler des serveurs spécifiques.
Equinix Fabric ne prend pas en charge le protocole STP (Spanning Tree Protocol) et les ports Fabric ne sont pas configurés pour le fonctionnement STP. Par conséquent, les modèles de redondance active/de secours qui dépendent du protocole STP ne sont pas pris en charge.

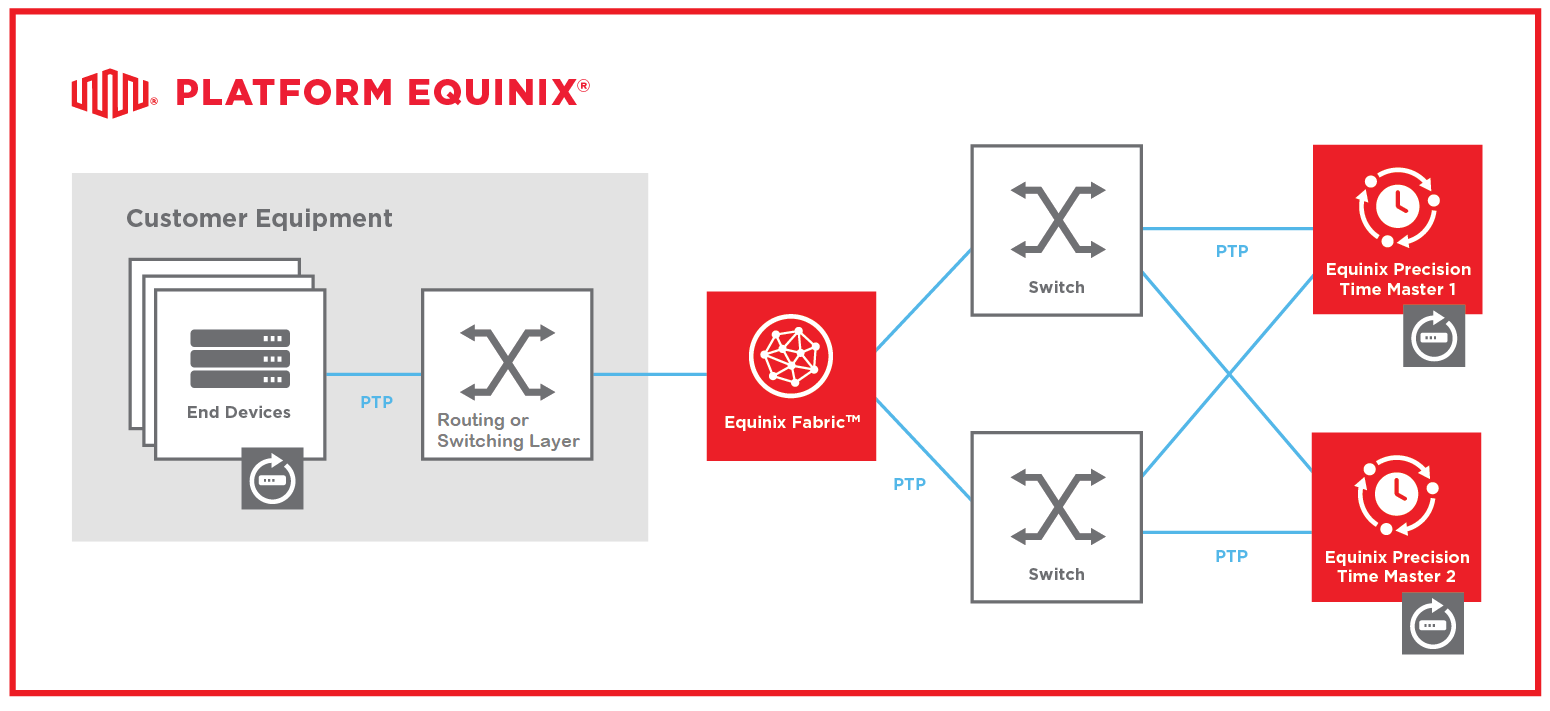

Consommation directe PTP - dans ce modèle, vous recevez directement le PTP de Equinix Precision Time sur tous les périphériques finaux.

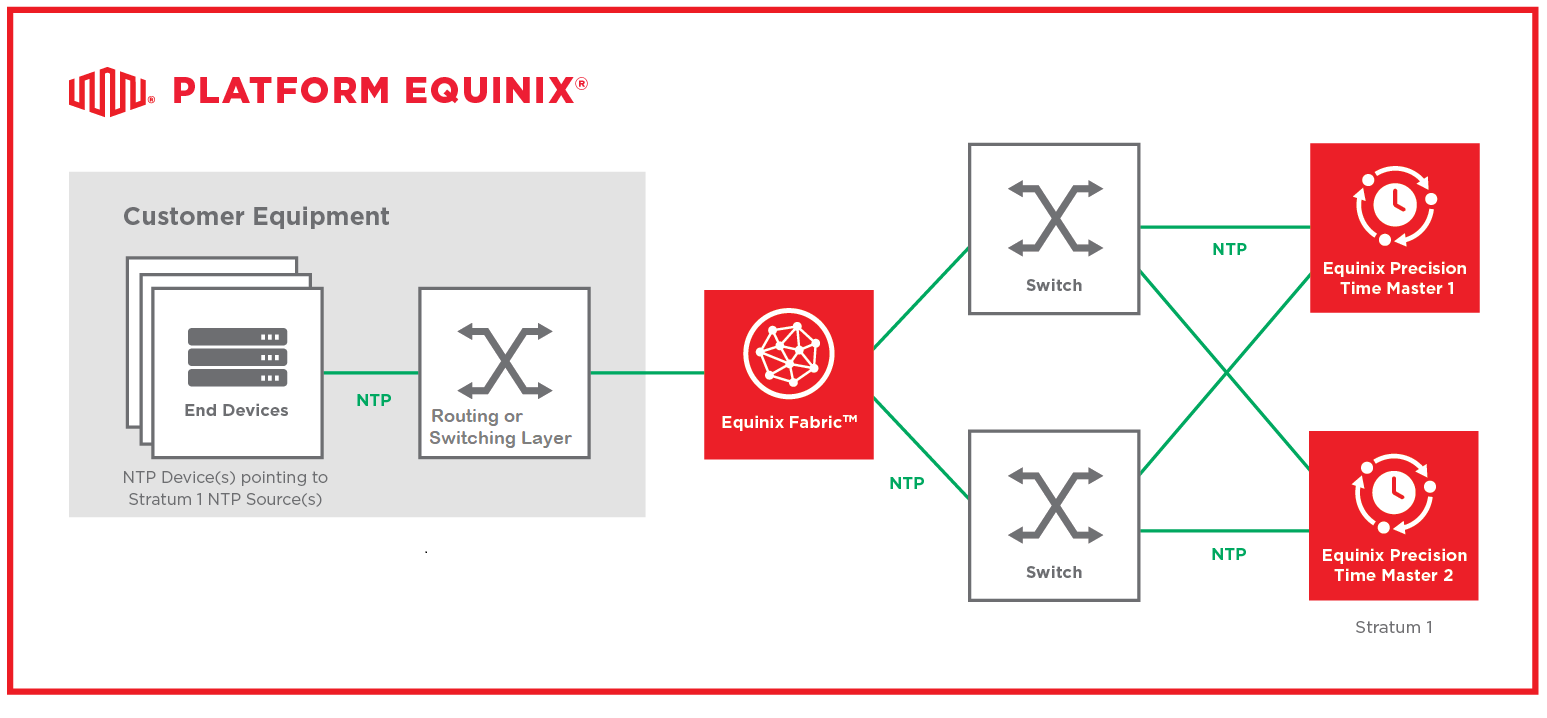

Consommation directe NTP - Dans ce modèle, vous recevez directement le protocole NTP sur tous les périphériques.

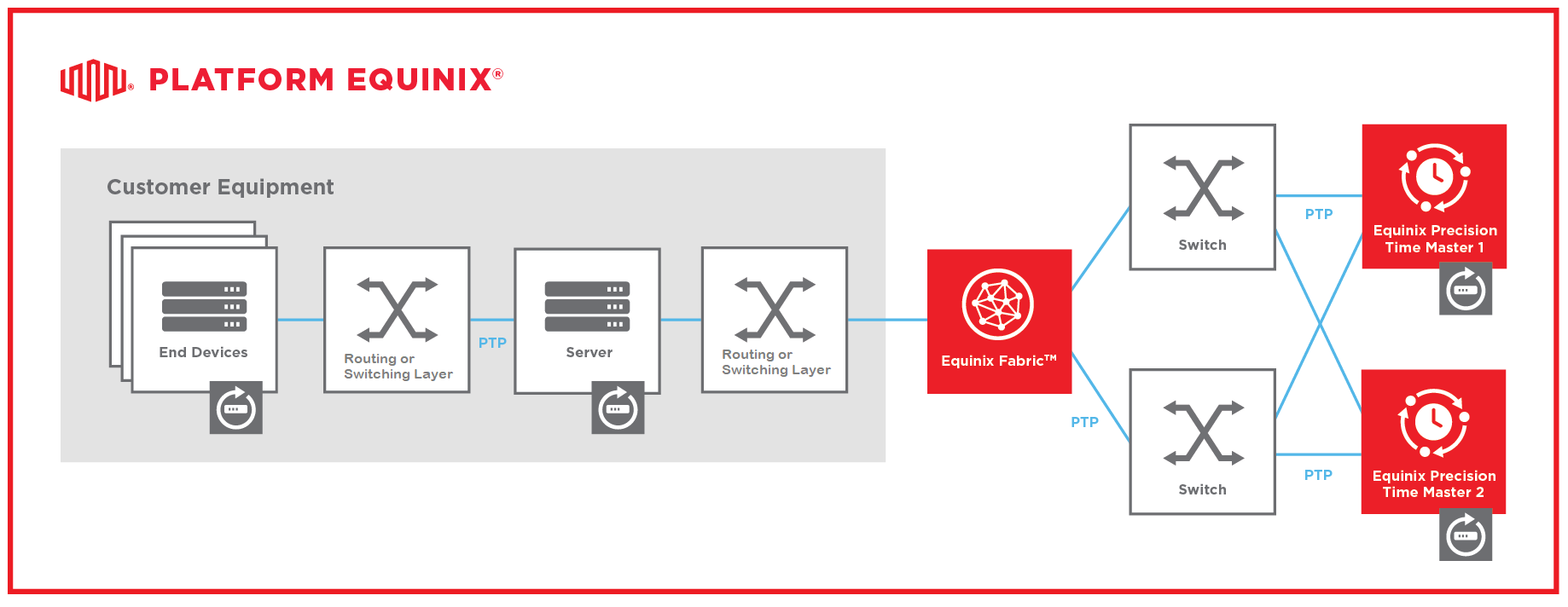

Consommation en cascade PTP vers PTP - Dans ce modèle de consommation, vous recevez d'abord du PTP de Precision Time, puis vous le distribuez.

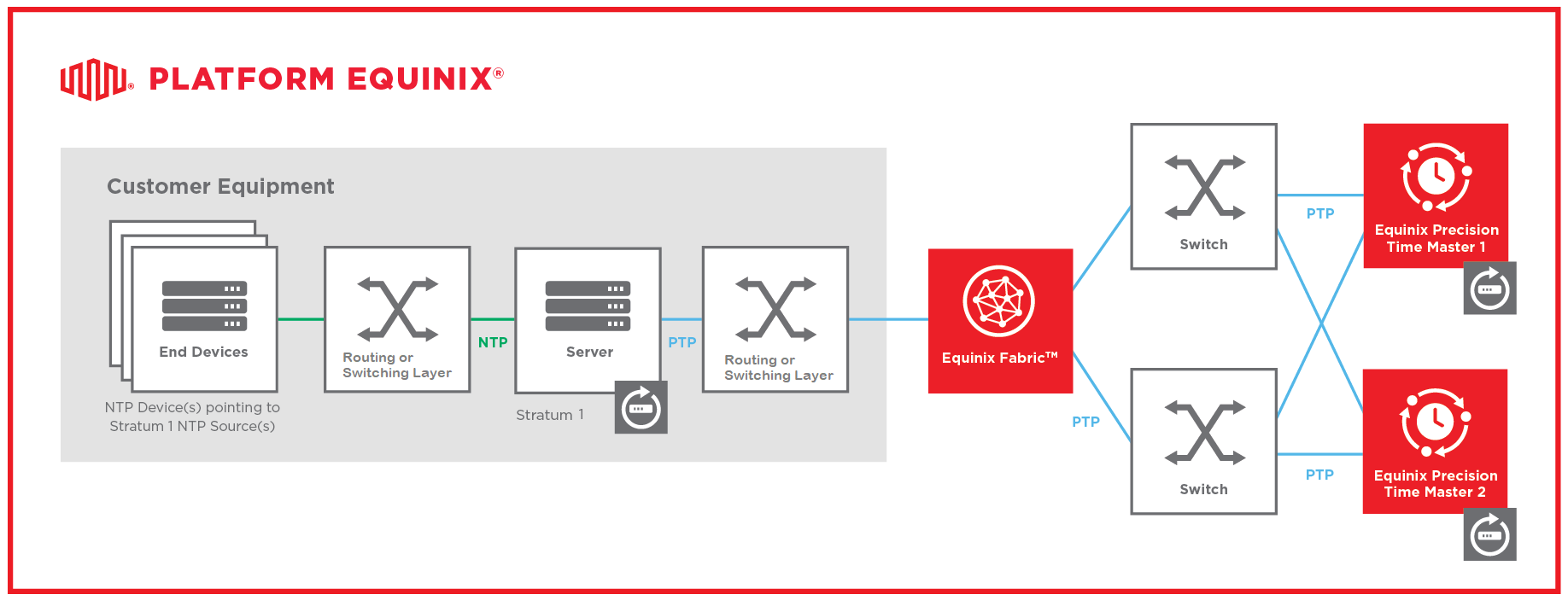

Consommation en cascade PTP vers NTP - Dans ce modèle, vous recevez d'abord PTP de Precision Time, puis vous distribuez NTP.

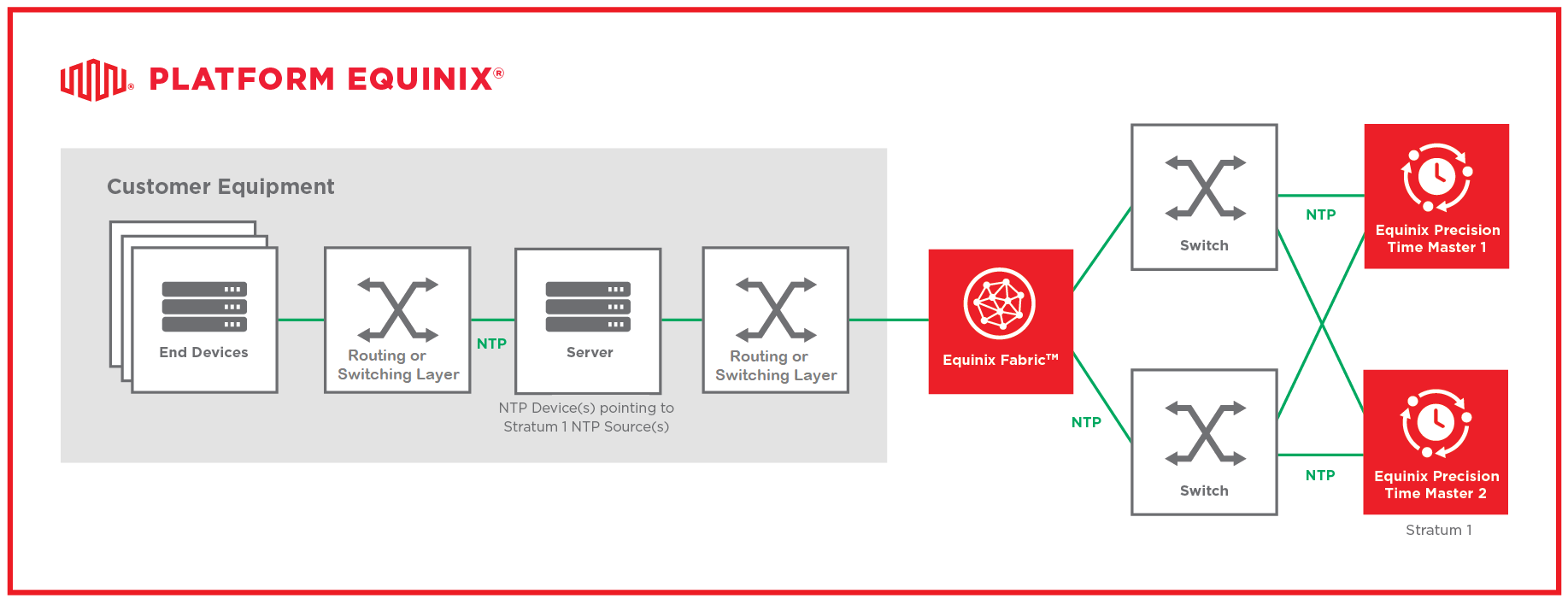

Consommation en cascade NTP vers NTP - Dans ce modèle, vous recevez d'abord NTP de Precision Time, puis vous distribuez NTP.
Sélection de l'emplacement du service et latence
Dans la région EMEA, Londres (LD) ou Francfort (FR) peut être sélectionné comme lieu de service. La latence n'affecte pas de manière significative la précision temporelle, car le retard réseau est pris en compte lors de la synchronisation. Cependant, la sélection d'un emplacement de service dans le même métro peut aider à réduire la variabilité des chemins et à simplifier la conception du réseau.
Le temps de précision est fourni sur Equinix Fabric, qui n'est pas un réseau compatible PTP. Par conséquent, les dispositifs de réseau intermédiaire ne participent pas aux fonctions de synchronisation, et la synchronisation est obtenue par compensation de retard de bout en bout dans le protocole PTP.
Les valeurs de délai moyen du chemin peuvent apparaître élevées (allant de microsecondes à millisecondes selon les conditions du réseau). Le délai moyen de trajet peut également varier entre les échantillons en raison des conditions changeantes du réseau. Cette variation reflète la gigue normale et n'indique pas de congestion ou d'asymétrie de chemin.
PTP et NTP compensent le retard et la variation du réseau pendant la synchronisation, assurant une livraison précise.

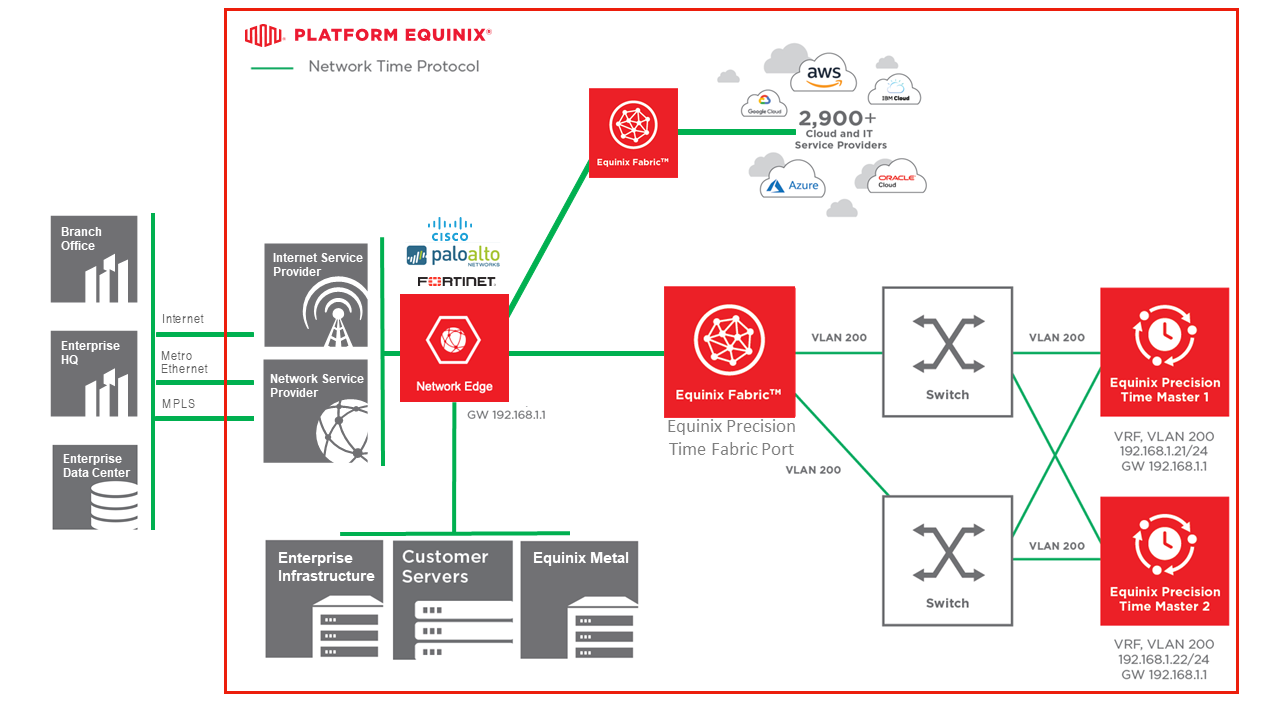

Network Edge - topologie non redondante.
Network Edge est disponible uniquement pour les services NTP.
Dans ce modèle, un pare-feu ou un routeur Network Edge est la passerelle de synchronisation, se connectant via le port Equinix Fabric côté client.
Le temps de précision peut être consommé sans port Equinix physique en utilisant un périphérique Fabric Cloud Router ou virtuel du côté origine. Cela permet aux déploiements uniquement dans le cloud d'accéder à Precision Time sans nécessiter d'infrastructure Colocation.
