Déploiement de VERSA

Cette rubrique explique comment vous pouvez provisionner et exploiter un périphérique VERSA à partir de Network Edge.

Actuellement, vous pouvez commander la version VERSA FlexVNF 2 core CPU (également connue sous le nom de small size) qui fournit un débit allant jusqu'à 1 Gpbs.

Les dispositifs SD-WAN, y compris le VERSA FlexVNF, sont initialement prévus pour être un hub dans une architecture en étoile. Cependant, il n'y a pas de limites à la façon dont les utilisateurs peuvent incorporer ce dispositif dans leurs réseaux.

Partie 1 : Flux de travail conceptuel

VERSA Director est l'orchestrateur clé qui contrôle l'appareil. Avant d'entamer ce processus, les utilisateurs doivent se procurer les licences appropriées et les détails de pré-staging directement auprès de VERSA.

Exigences

Les utilisateurs qui ont l'intention d'approvisionner le dispositif VERSA doivent disposer des éléments suivants :

• Accès à VERSA Director
• Détails de la pré-étape provenant de VERSA, y compris : l'ID local, l'ID distant, les adresses IP des contrôleurs 1 et 2.
• Un compte Equinix Fabric actif

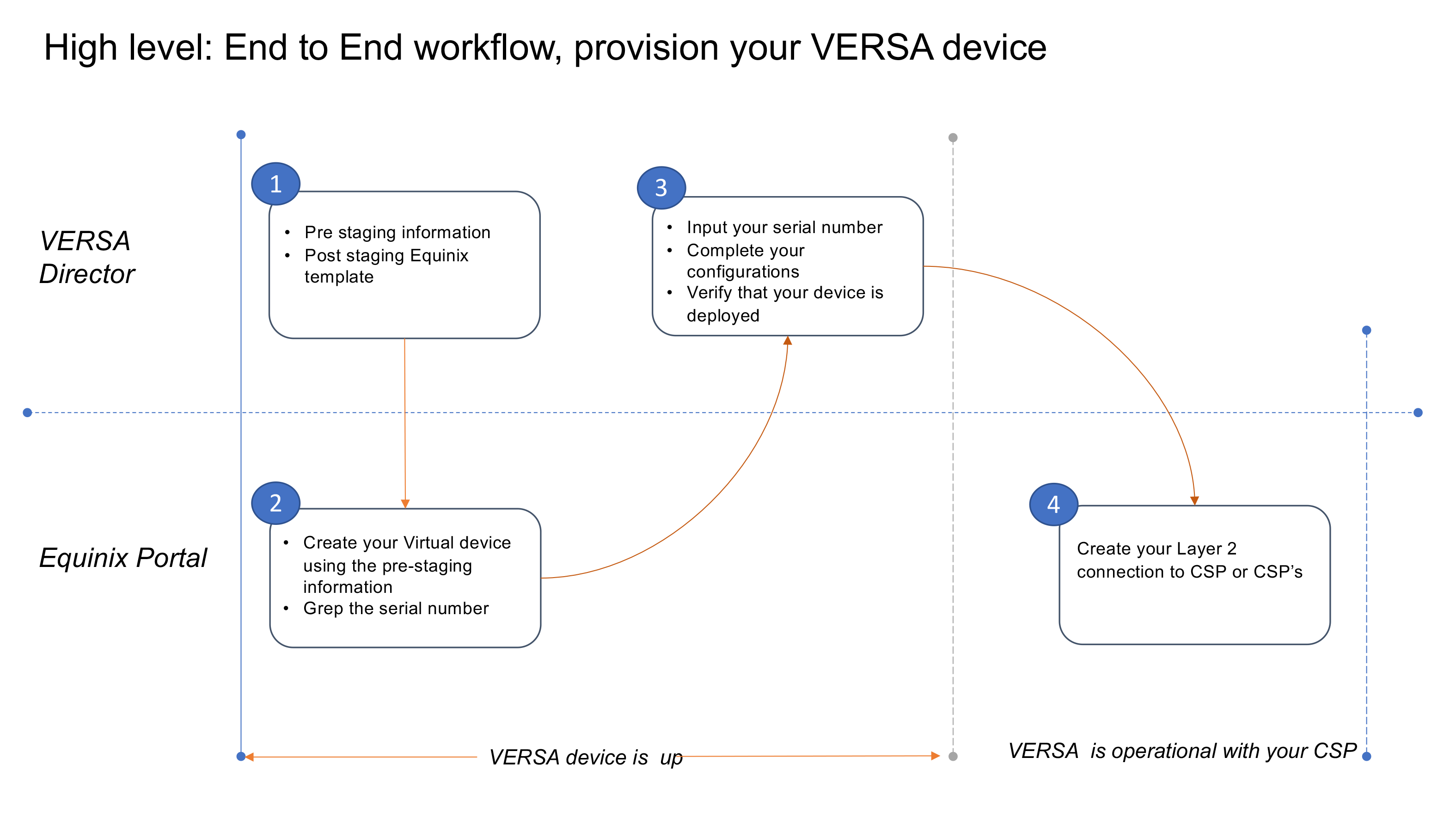

Flux de travail de haut niveau et de bout en bout : approvisionnement de votre appareil VERSA

Partie 2 : Vérifier que l'organisation est configurée sur VERSA Director

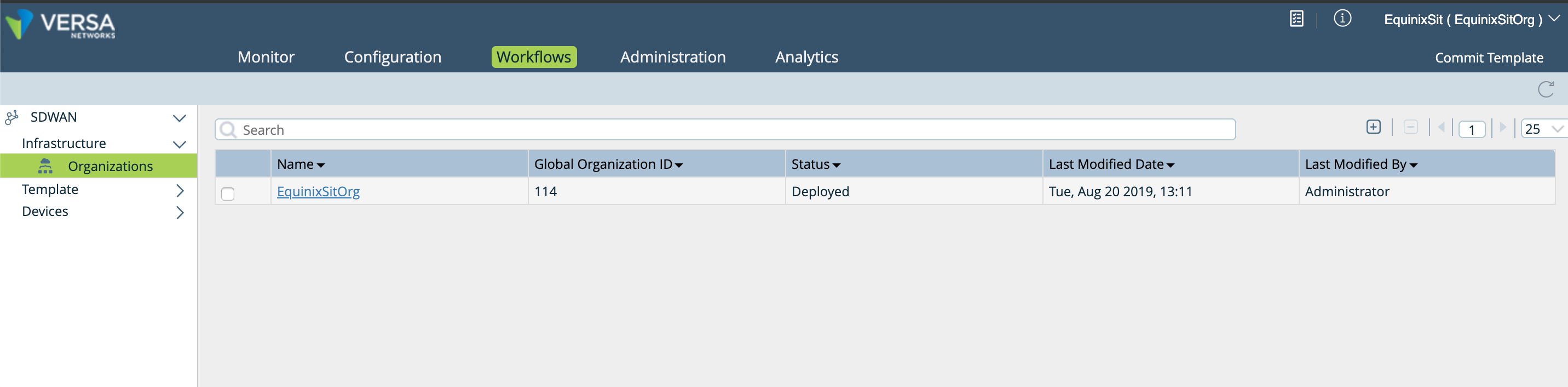

1. Voir les organisations sur VERSA Director.

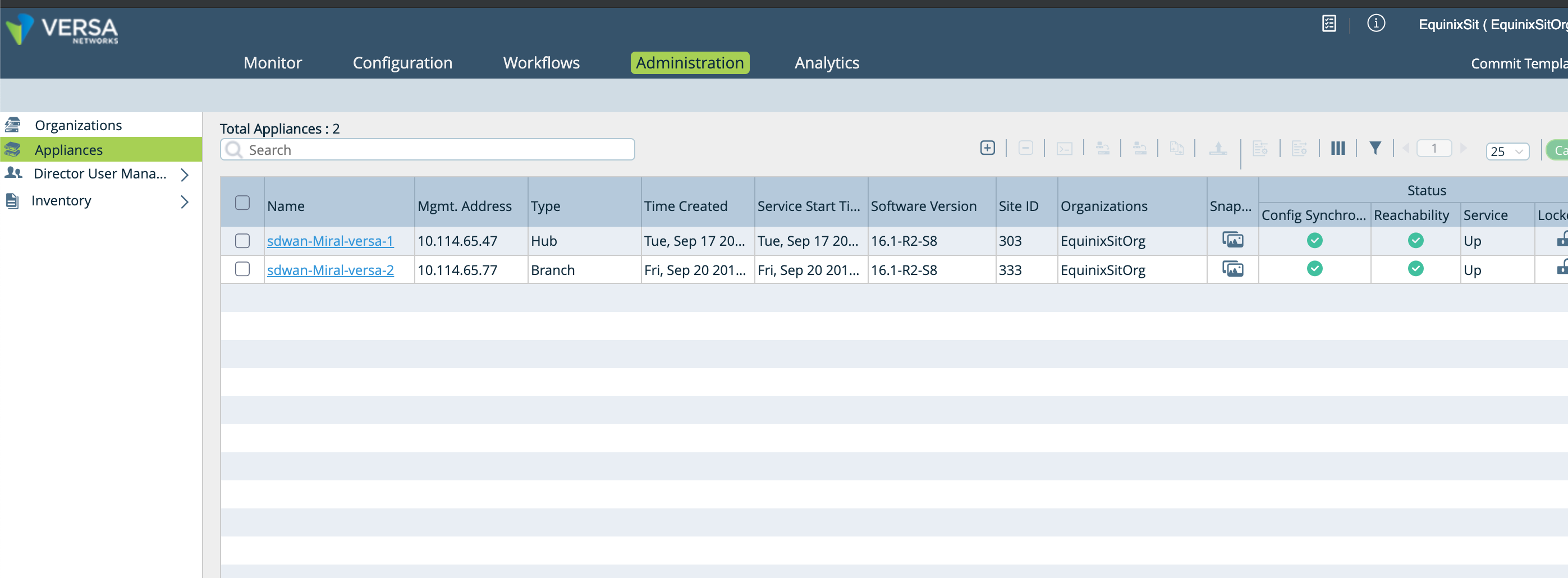

2. Voir les appareils sur VERSA Director.

Partie 3 : Création d'un modèle de post-staging

Une fois votre appareil créé, il est temps de le nommer, puis de l'étiqueter. Les images de la page suivante montrent comment ce processus se déroule dans l'interface VERSA Director.

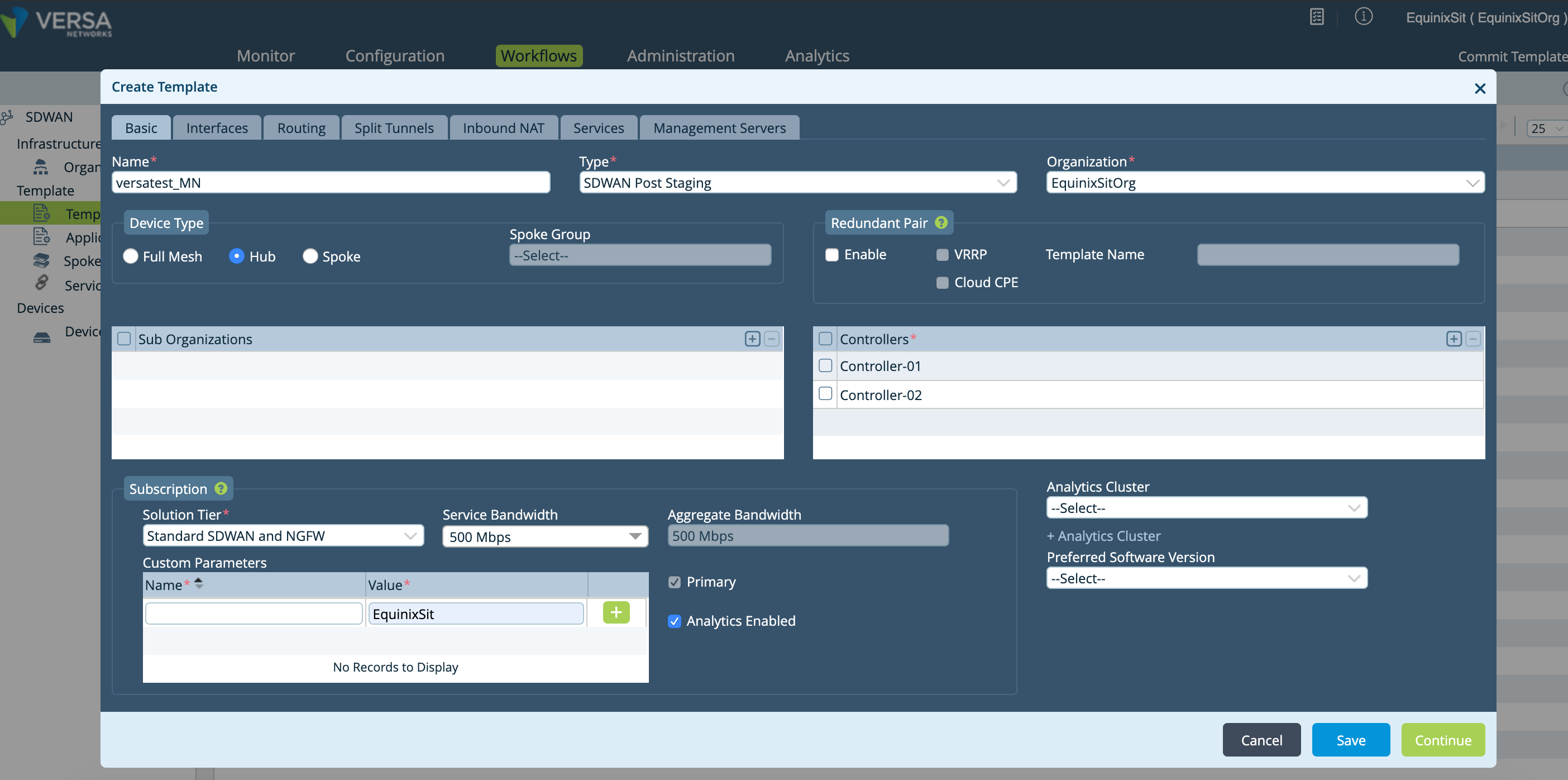

1. Donnez un nom à votre appareil.



2. Ensuite, étiquetez votre appareil.

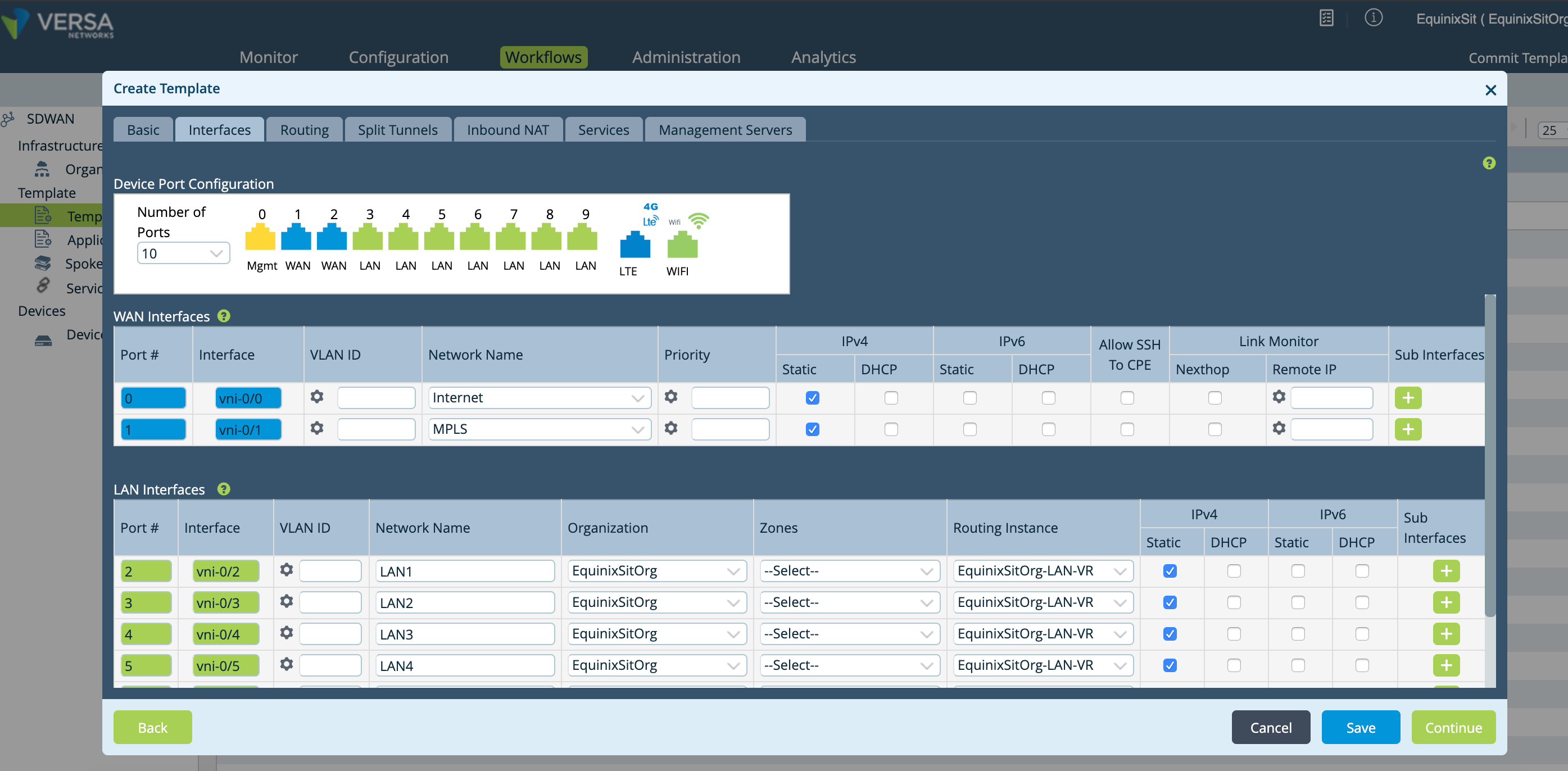

3. Créez vos interfaces LAN, puis créez vos interfaces WAN et ajoutez le périphérique au nuage VRF (Virtual Routing and Forwarding).



   Le tableau suivant indique où créer les interfaces LAN dans VERSA Director.

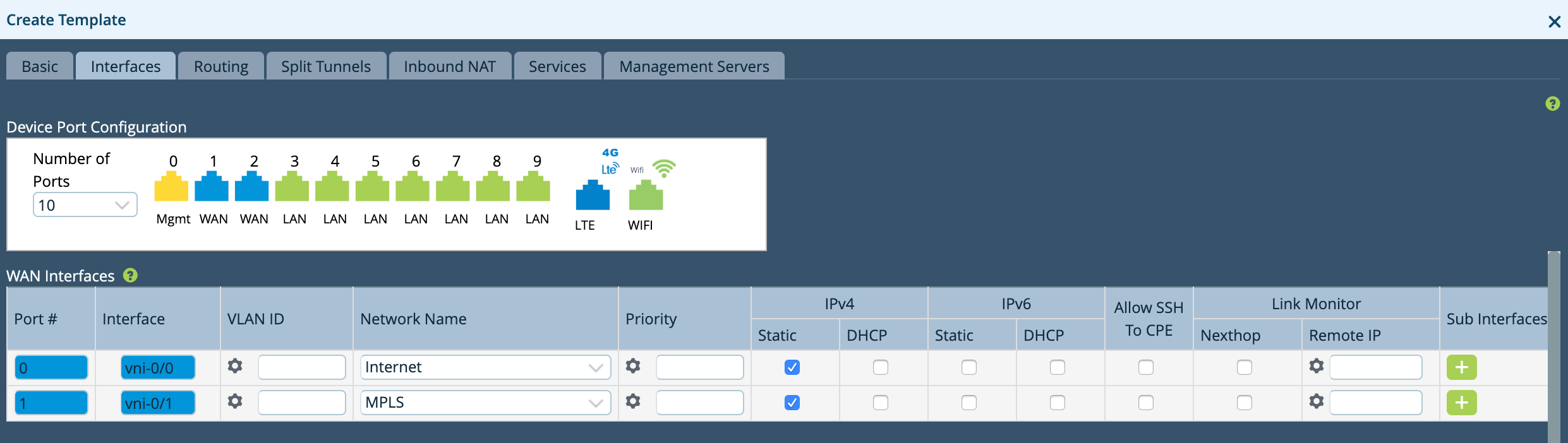

4. Créez vos interfaces WAN et ajoutez-les au nuage VRF.

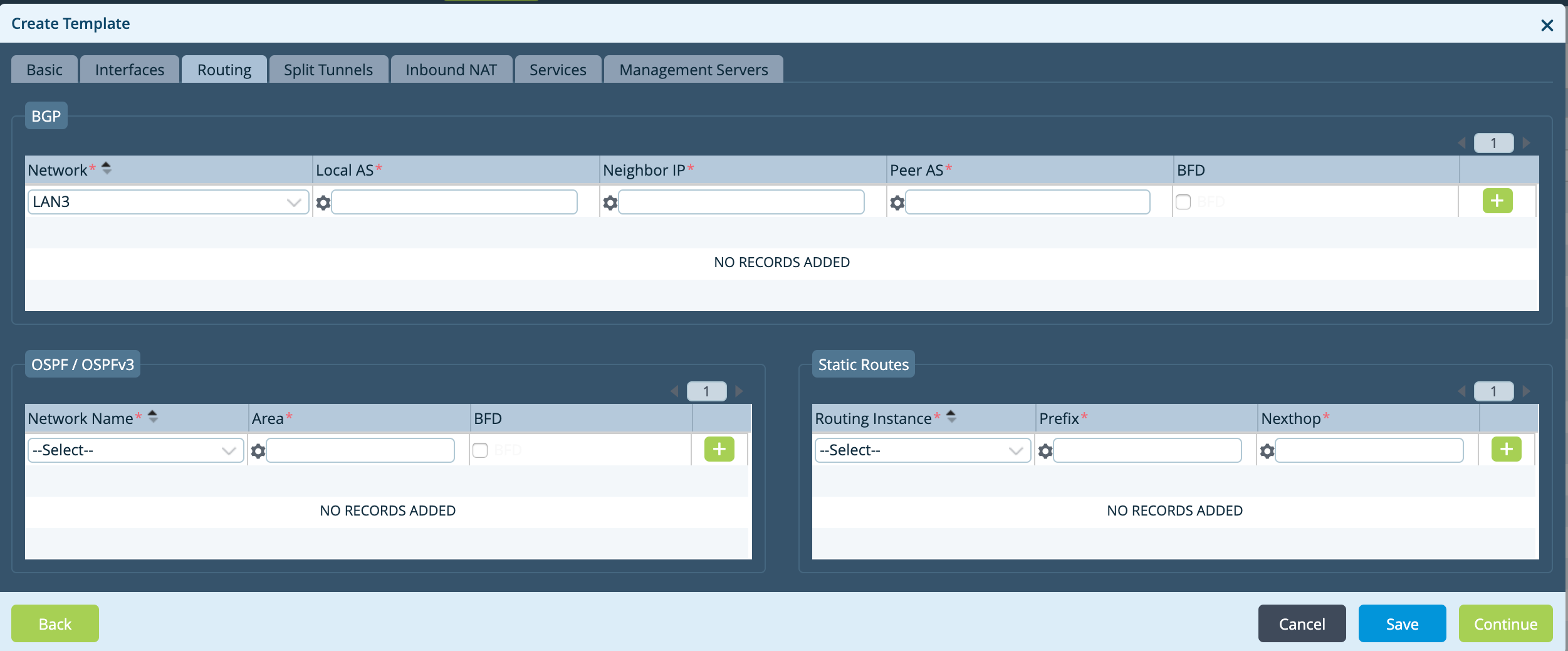

5. Créez le BGP côté LAN.

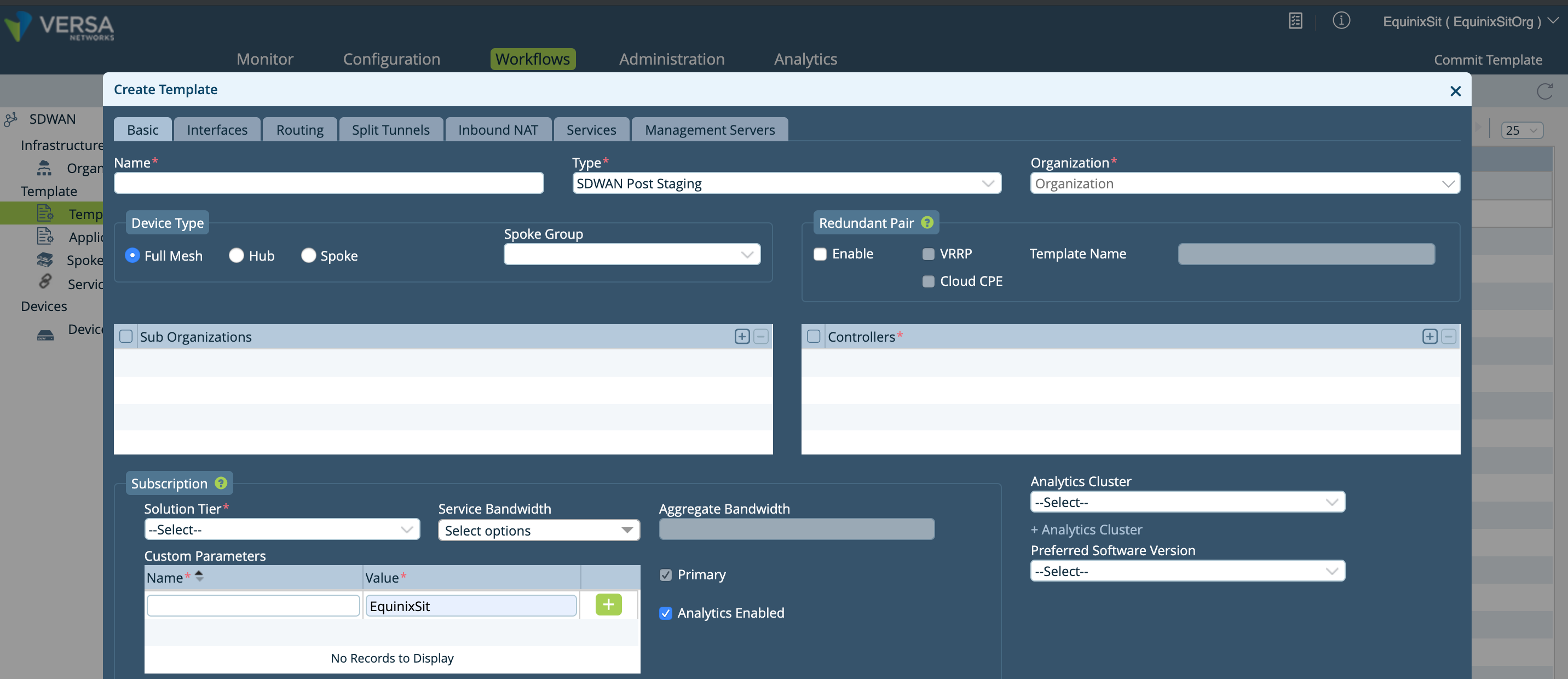

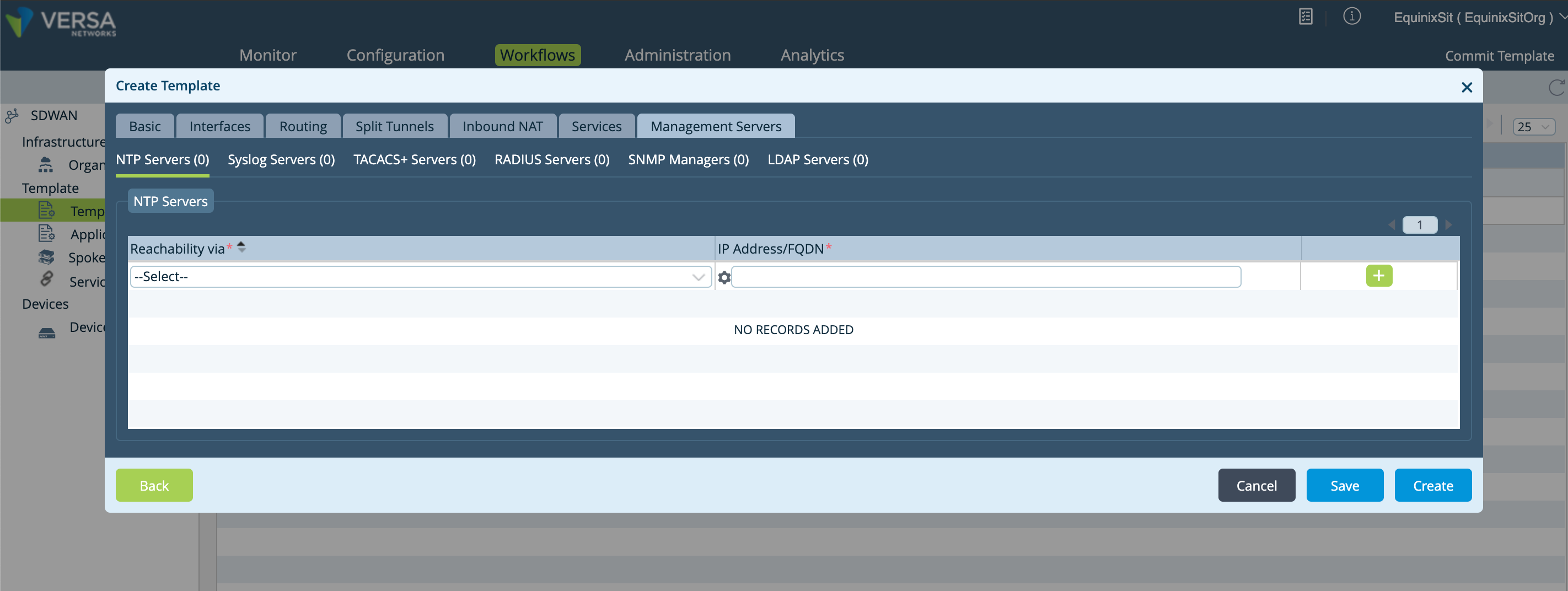

6. Créez le modèle de post-stage.

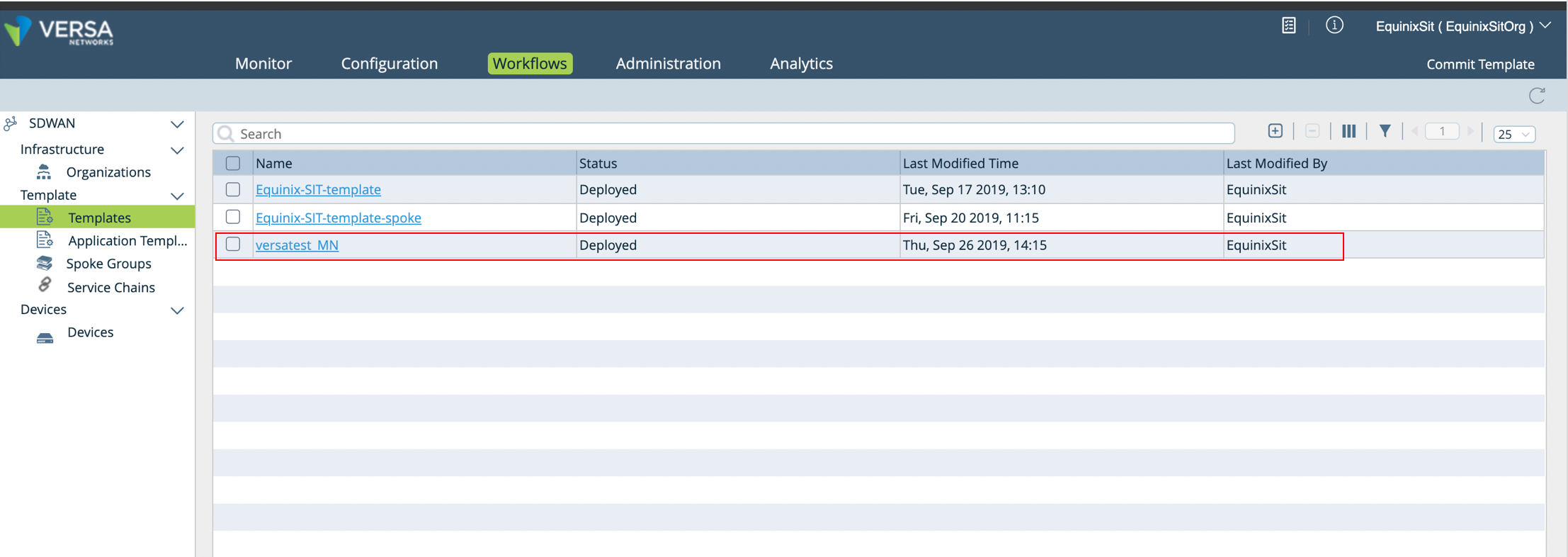

   Ceci s'affiche lorsque le modèle est créé.

Partie 4: Provisionner l'appareil sur Equinix Network Edge

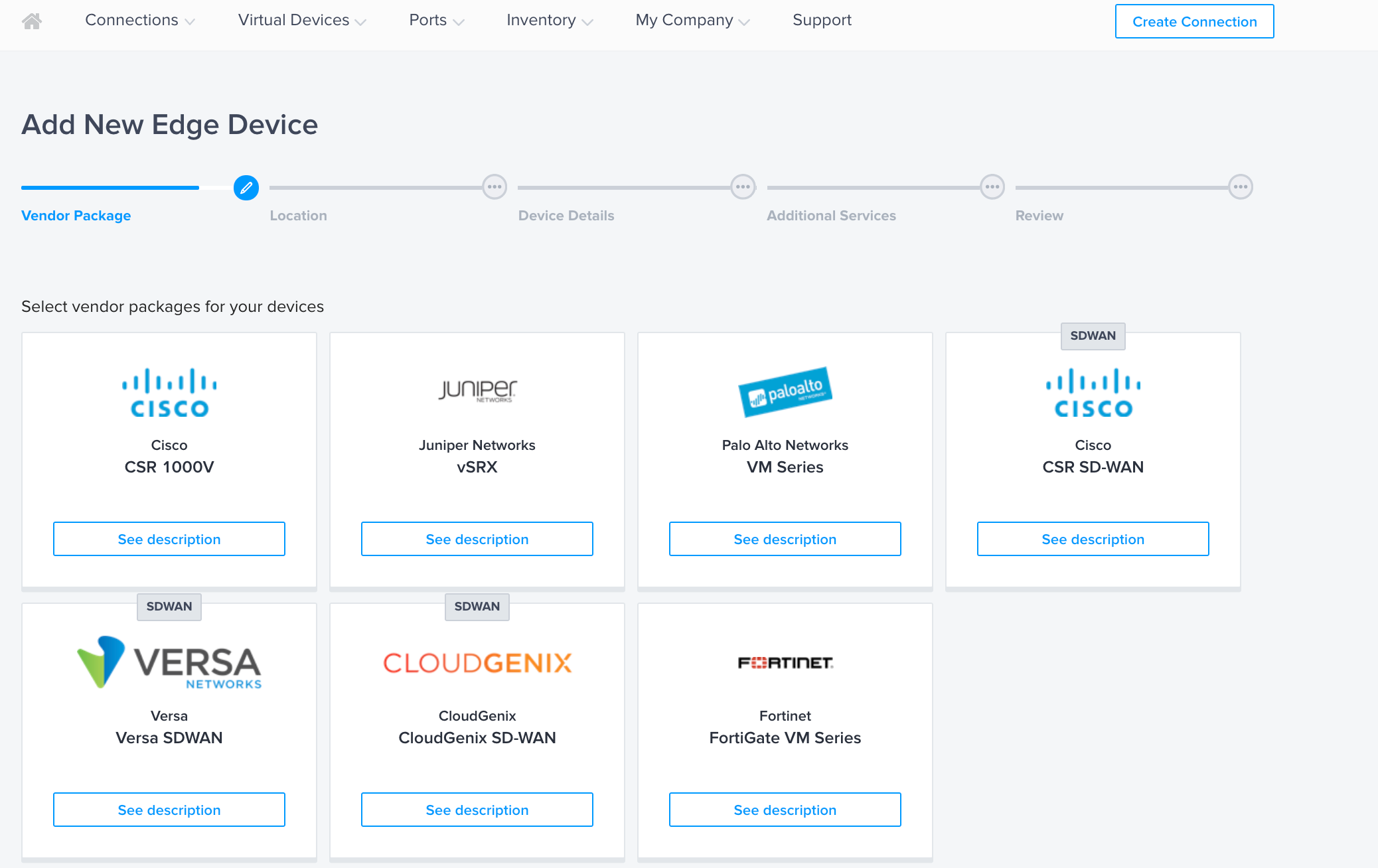

Maintenant que vous avez terminé les configurations avec VERSA Director, l'étape suivante consiste à provisionner l'appareil sur Network Edge Marketplace.

1. En fonction de la conception de votre réseau, vous pouvez sélectionner le mode de fonctionnement Haute disponibilité ou Non haute disponibilité.



   remarque

   Le mode HA instancie deux appareils distincts en mode actif-actif sur l'infrastructure Equinix Network Edge .

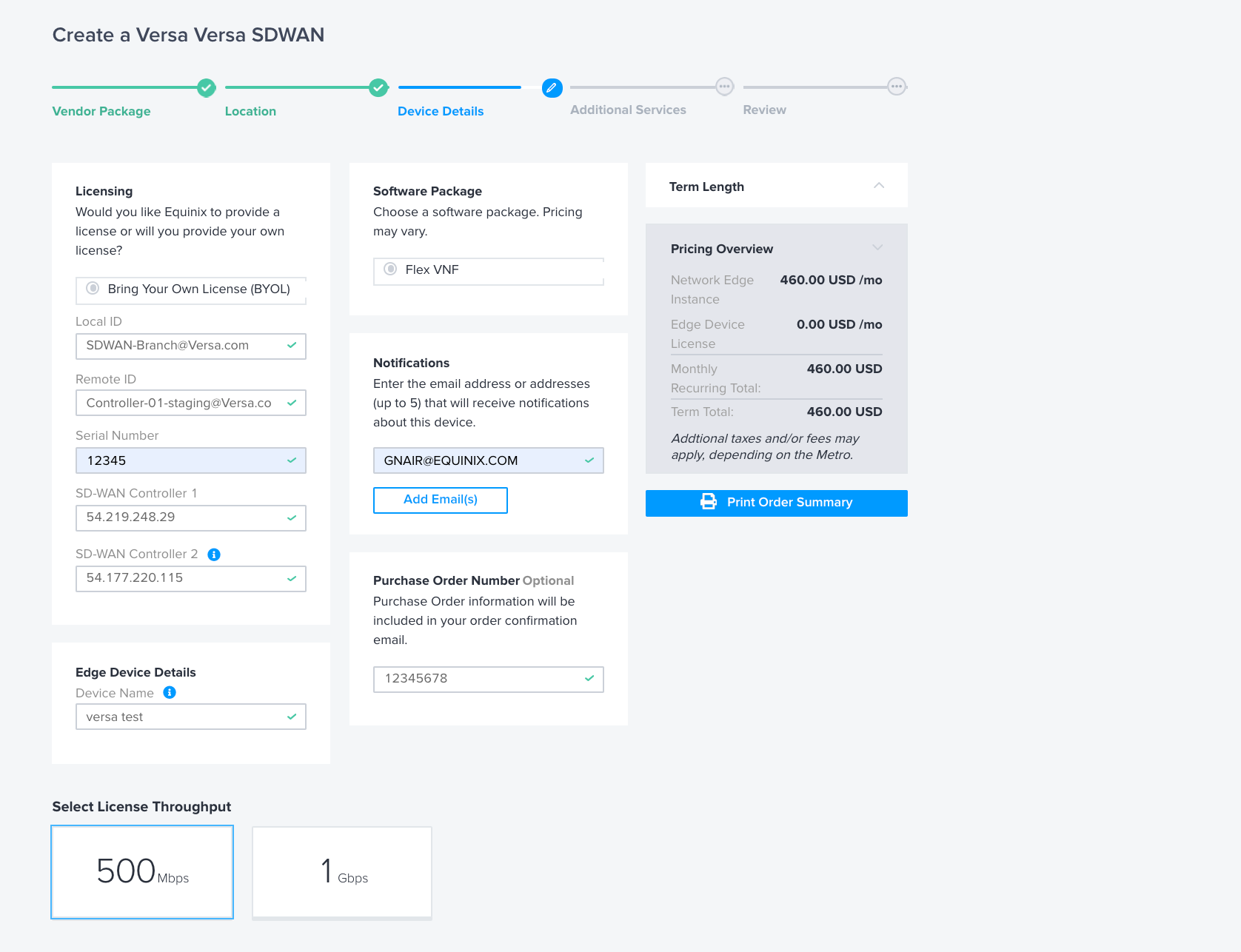

2. Saisissez les informations de pré-stationnement du VERSA Director et votre numéro de série.

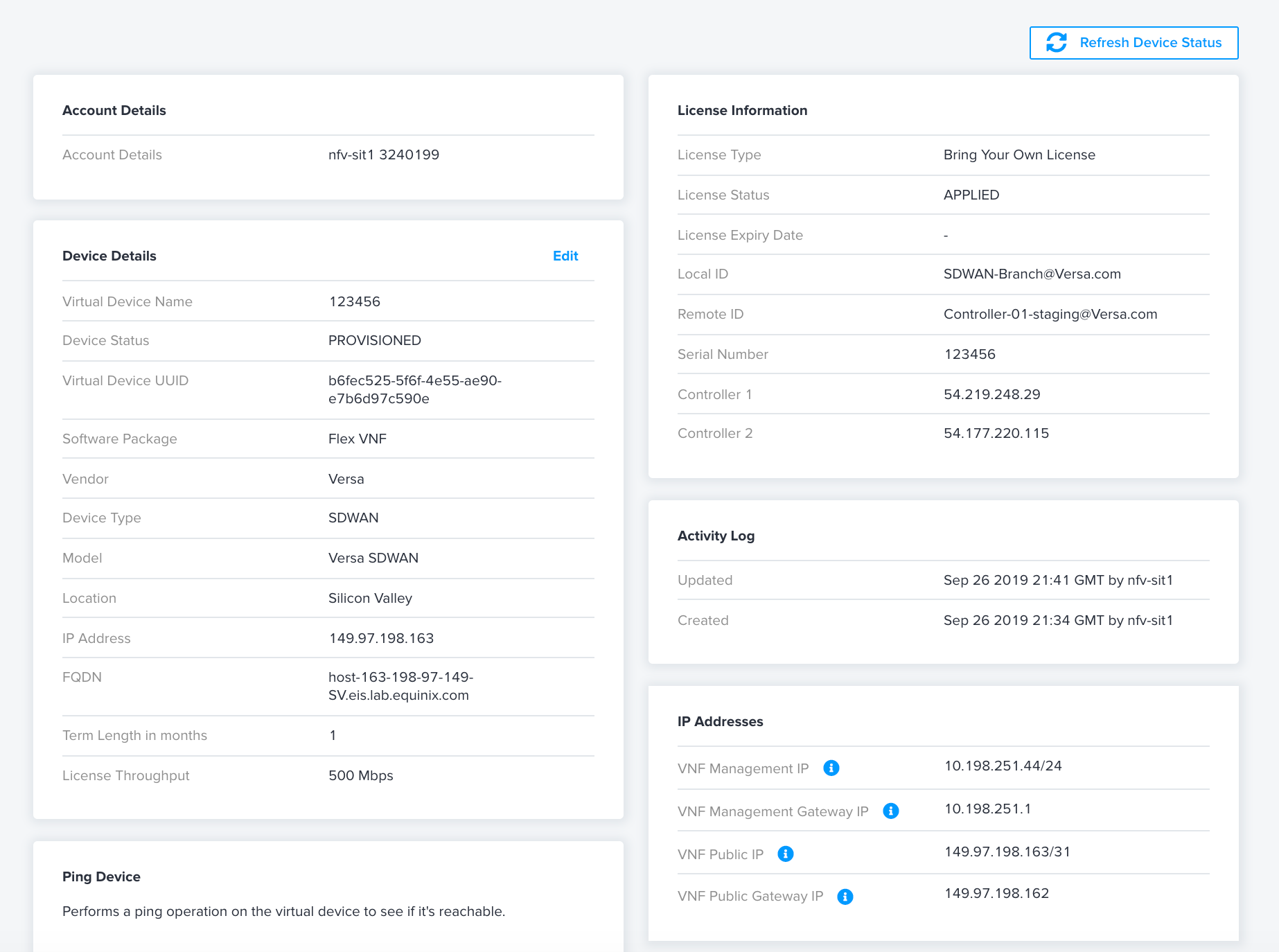

   L'appareil est maintenant approvisionné.

   remarque

   Rappelez-vous les adresses IP publiques attribuées.

Partie 5 : Terminer la configuration sur VERSA Director

1. Retournez au VERSA Director et terminez la configuration.

2. Suivez les étapes nécessaires pour terminer le déploiement de l'appareil dans le VERSA Director.

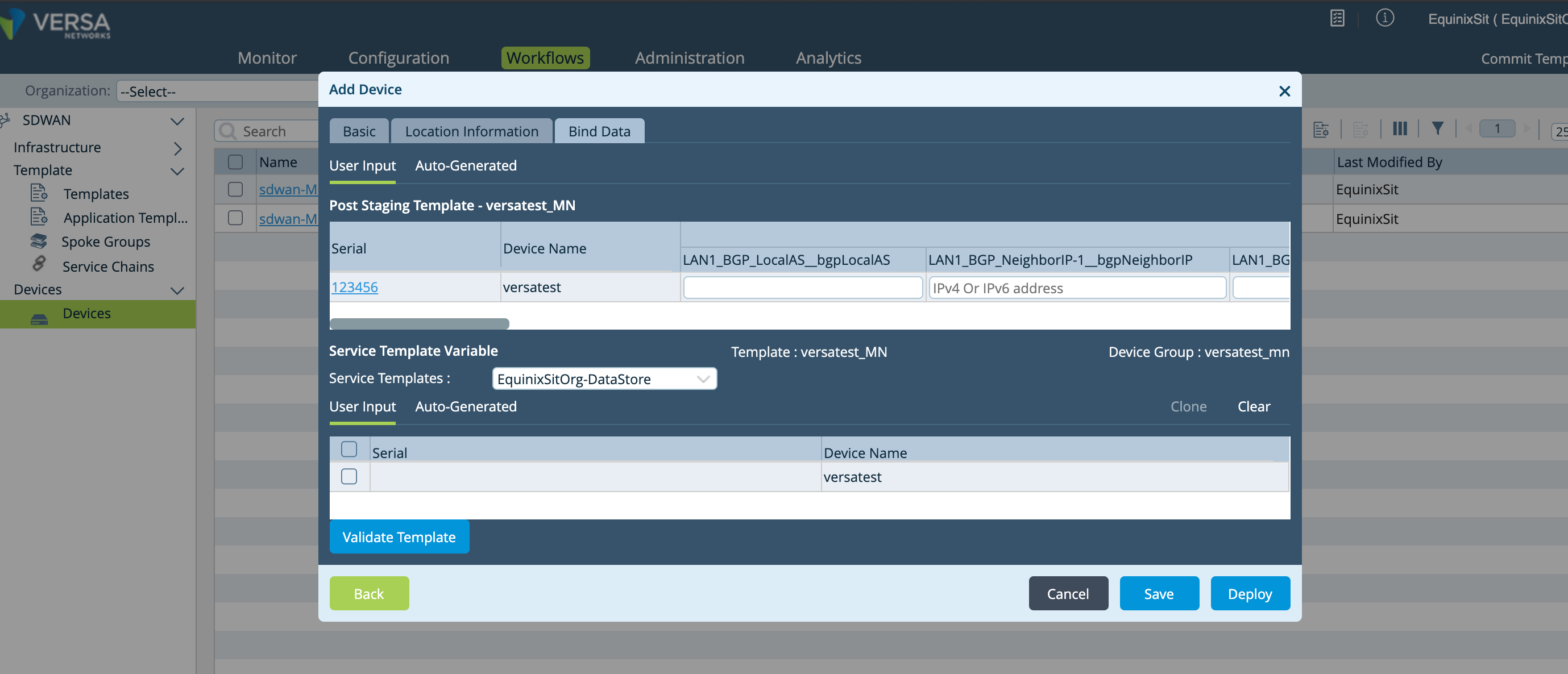

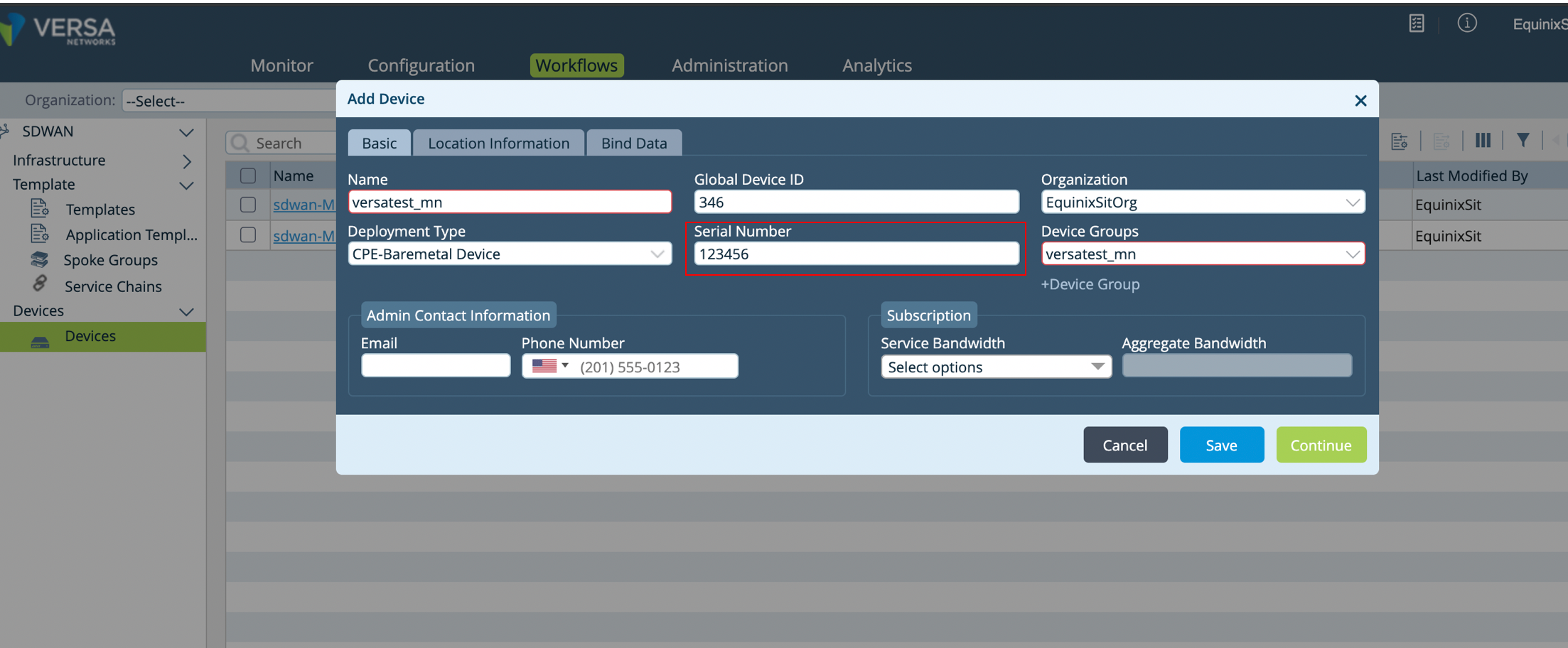

3. Saisissez le numéro de série et d'autres informations de base.



4. Entrez les adresses IP publiques fournies par Equinix et terminez la configuration.

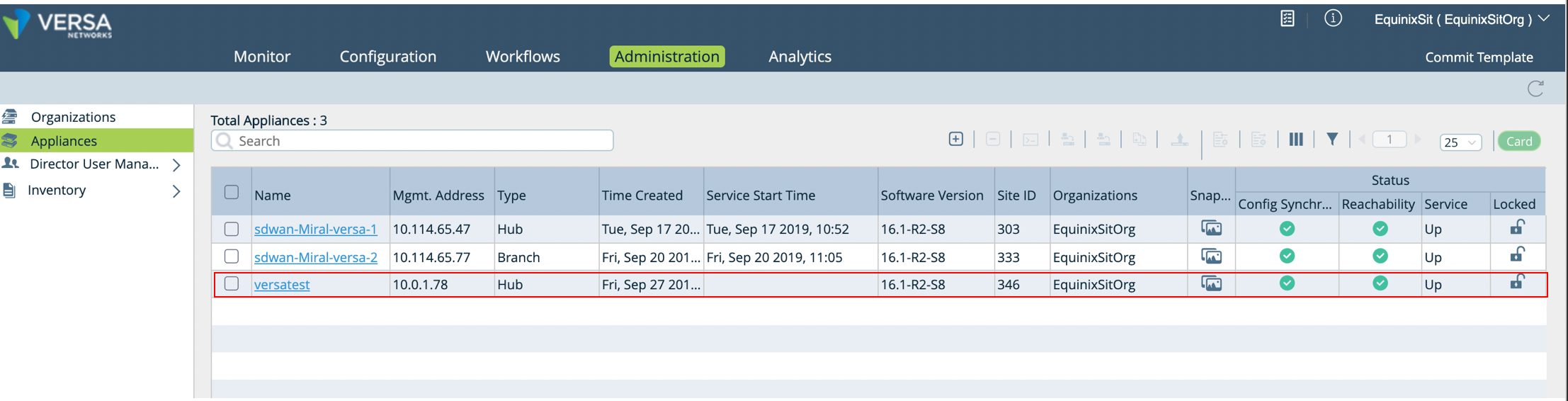

5. Confirmez que votre appareil est actif.
