Spécifications du Cisco Catalyst 8000V

Licences Cisco

Le tableau suivant détaille les types de licences disponibles sur Network Edge pour les VNF Cisco.

VNF Type	BYOL	Subscription
Catalyst 8000V Autonomous Mode	Yes	Yes
Catalyst 8000V SD-WAN	Yes	No

Pour le mode autonome du Catalyst 8000V, les options « Apportez votre propre licence » (BYOL) et « Abonnement » sont prises en charge. L'option BYOL requiert une licence valide. Il vous incombe d’acheter et de gérer vos licences auprès de Cisco, de ses partenaires ou de ses revendeurs.

Routeur Cisco Catalyst 8000V (mode autonome)

• Cisco Catalyst 8000V Edge Software Data Sheet
• Cisco DNA Software for SD-WAN and Routing Ordering Guide

	2 Cores	4 Cores	6 Cores	8 Cores	16 Cores
Memory	8 GB	8 GB	16 GB	16 GB	16 GB
Software Package (BYOL)	DNA Essentials, DNA Advantage, DNA Premier
Software Package (Subscription)	DNA Essentials, DNA Advantage
Speed Tier (BYOL)	T0, T1, T2, T3
Speed Tier (Subscription)	T2		T2 and T3
Virtual Data Interfaces Supported (Default/Max)	10 / 24
System Reserved Interfaces	GigabitEthernet 1 (Management) GigabitEthernet 2 (WAN/SSH)
Available License Type	BYOL / Subscription
Access Methods	SSH (CLI) HTTPS (Web Console)
Image Version	See Available Image Versions
Restricted CLI Commands	None
Deployment Option	Single Redundant

Configuration d'un routeur Cisco Catalyst 8000V (mode autonome) sans adresse IP

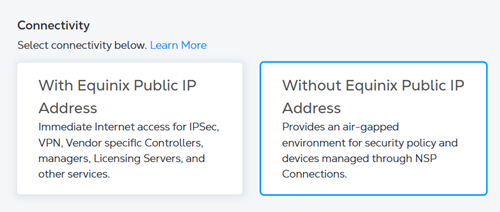

Si vous créez votre routeur Catalyst 8000V (mode autonome) sans adresse IP publique Equinix, le VNF est provisionné sans aucune adresse IP publique sur l'interface WAN ou de gestion.

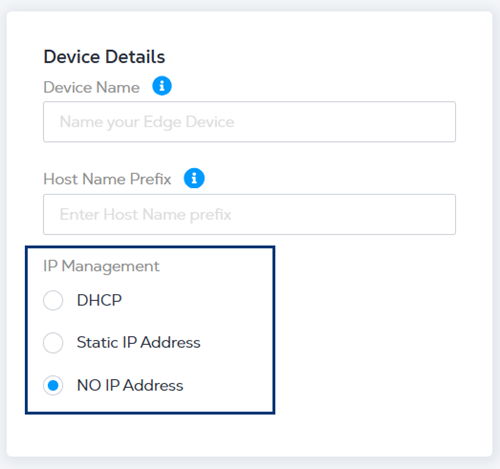

Lors de la saisie des Détails de l'appareil, sélectionnez l'une des options d'adresse IP suivantes:

• DHCP - un protocole de gestion de réseau qui attribue automatiquement des adresses IP.
• Adresse IP statique - entrez l'adresse IP, le masque de sous-réseau et la passerelle par défaut.
• Aucune adresse IP ne sera attribuée.

Création d'un routeur Cisco Catalyst 8000V (mode autonome)

Lors de la création d'un routeur Cisco Catalyst 8000V (mode autonome), tenez compte des options propres à l'appareil suivantes.

Si vous utilisez votre propre licence, les étapes de création d'appareil suivantes s'appliqueront:

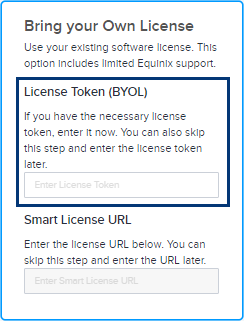

• Vous pouvez entrer votre jeton de licence lors de la création de l'appareil. Une fois le jeton entré, votre appareil virtuel sera configuré avec la licence correspondante. Si vous ne fournissez pas de jeton, votre appareil virtuel sera tout de même configuré, mais vous devrez enregistrer manuellement votre licence auprès du serveur intelligent à l'aide de votre jeton après la configuration de l'appareil virtuel.

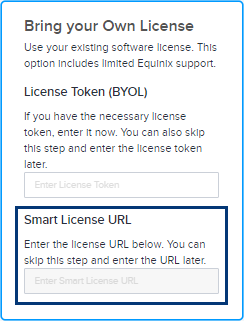

• Vous pouvez également saisir l'URL de votre licence intelligente. Un compte Cisco valide est requis pour effectuer cette opération.



  Pour obtenir un jeton de licence Cisco Smart License:

  • Connectez-vous à Cisco Smart Software Manager (CSSM) avec vos identifiants de compte Cisco.com.
  • Localisez les comptes virtuels > Section Inventaire pour créer un nouveau jeton.
  • Votre jeton nouvellement créé apparaîtra dans la liste des jetons. Cliquez dessus pour voir les détails et copier la chaîne de caractères.

  Pour enregistrer le nouveau jeton sur votre appareil, accédez à l'interface de ligne de commande (CLI) de l'appareil et entrez une commande pour enregistrer votre jeton.

  license smart register idtoken <your_token_string>

  Pour vérifier l'enregistrement de votre jeton, entrez une commande comme:

  show license status

  Si vous rencontrez des problèmes ou avez besoin d'instructions plus détaillées, consultez le Guide de l'administrateur Cisco DNA Centre ou contactez le soutien Cisco.

• Il vous incombe d'obtenir l'assistance de Cisco ou de ses partenaires. Si vous disposez d'une licence Equinix Network Edge, vous pouvez ouvrir un ticket d'assistance auprès du Centre d'assistance technique Cisco (TAC) pour résoudre les problèmes logiciels Cisco IOX-XE ou poser des questions sur la configuration de Cisco IOX-XE à partir du portail Network Edge. Consultez la page Abonnement et assistance Cisco Catalyst 8000V pour plus d'informations.

Lors de la configuration des Détails de votre appareil:

• Lors de la sélection de vos Ressources de périphérique, assurez-vous d'avoir correctement déterminé le débit maximal de ces ressources. Les options de niveau de débit sont déterminées par les ressources de périphérique.

• Choisissez un logiciel parmi: ADN Essentials, ADN Advantage ou ADN Premier.

• Entrez un débit numérique (BYOL seulement) ou sélectionnez un niveau de débit. Vous ne pouvez faire qu'une seule sélection. Il est impossible de saisir un débit numérique puis de sélectionner un niveau de débit.



  Choisir un débit inadéquat peut entraîner des performances inférieures aux performances optimales de votre périphérique. Consultez le tableau 4 Spécifications de débit et de limitation en mode autonome pour plus d'informations. Le niveau 4 indiqué dans le tableau n'est pas pris en charge par Network Edge.

  L'application d'un modèle de liste de contrôle d'accès (ACL) est une étape obligatoire lors de la création d'un appareil. Si vous devez créer un modèle à appliquer à votre appareil, cliquez sur « Créer un modèle de liste de contrôle d'accès ». Consultez la documentation Configurer les contrôles d'accès sur les appareils virtuels pour plus d'informations.

  L'outil de téléchargement d'images de Network Edge permet de consulter et de télécharger les versions logicielles disponibles pour le Cisco Catalyst 8000V (mode autonome), puis de les installer sur votre appareil pour le mettre à niveau ou le rétrograder. Cet outil est destiné aux appareils sous abonnement dont les images sont certifiées par Equinix.

1. Connectez-vous au portail client Equinix et accédez à Network Edge.

2. Dans le menu Network Edge, sélectionnez Inventaire des périphériques virtuels. Assurez-vous de passer vers le nom/ID de projet souhaité avant de continuer.

3. Localisez le périphérique Cisco Catalyst 8000 et cliquez sur son nom pour afficher la page Détails de l'appareil virtuel.

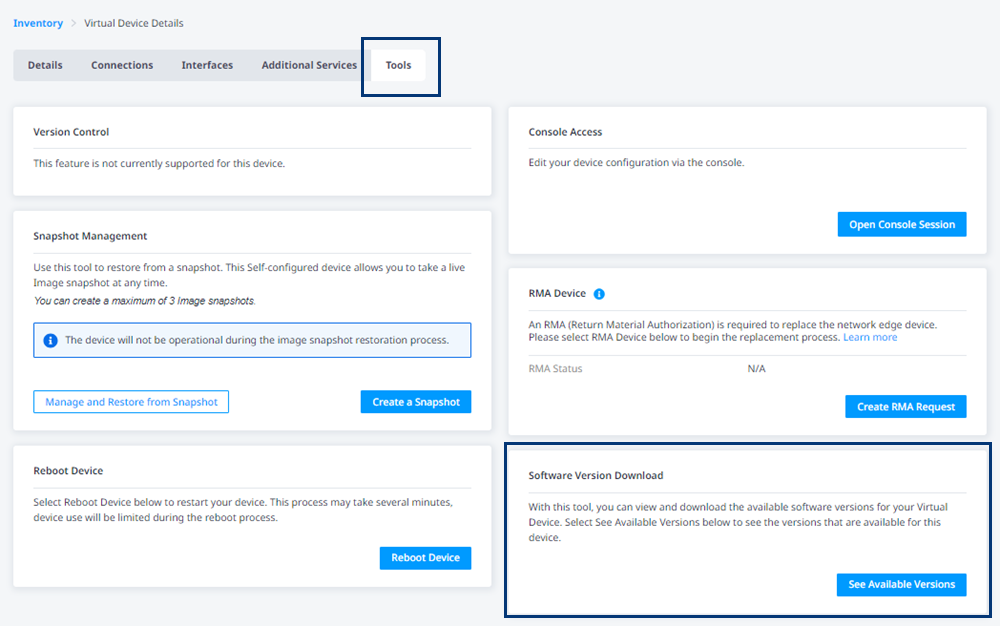

4. Cliquez sur Outils.

5. Dans la fiche Téléchargement de la version du logiciel, cliquez sur Voir les versions disponibles.

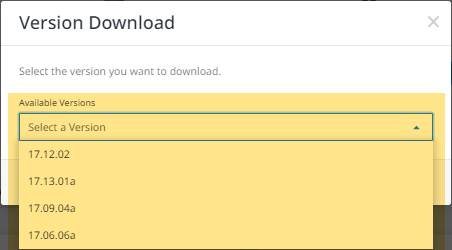

6. Dans le menu déroulant Versions disponibles, sélectionnez la version que vous voulez télécharger.



7. Cliquez sur Démarrer le téléchargement de la version.

8. Lorsque l'invite de téléchargement s'affiche, enregistrez le fichier à l'emplacement de votre choix.

Routeur Cisco Catalyst 8000V (mode contrôleur)

	2 Cores	4 Cores	6 Cores	8 Cores	16 Cores
Memory	8 GB	8 GB	16 GB	16 GB	16 GB
Software Package	DNA Essentials DNA Advantage DNA Premier
Virtual Data Interfaces Supported (Default/Max)	10 / 24
System Reserved Interfaces	GigabitEthernet 1 (Management) GigabitEthernet 2 (WAN/SSH)
Available License Type	BYOL
Access Methods	HTTPS (Web Console)vManage
Image Version	See Available Image Versions
Restricted CLI Commands	None
Deployment Option	Single Redundant

Création d'un routeur Cisco Catalyst 8000V (mode contrôleur)

Les conditions préalables au déploiement de Cisco Catalyst 8000V en mode contrôleur SD-WAN sont les suivantes:

1. Identifiants de connexion Cisco.com.
2. Les licences DNA appropriées sont nécessaires pour provisionner et exploiter le périphérique Catalyst 8000V de Cisco.com. Cette licence est installée dans vManage, et non dans Equinix Fabric.
3. Votre logiciel Cisco vManage (contrôleur) doit être en cours d'exécution et opérationnel (et non géré par Equinix).

Vous devrez générer un fichier de configuration Bootstrap.

1. Connectez-vous au contrôleur Cisco vManage SD-WAN.

2. Localisez le périphérique SD-WAN Edge dans le contrôleur.

3. Dans le menu Cisco vManage, sélectionnez Configuration Appareils.

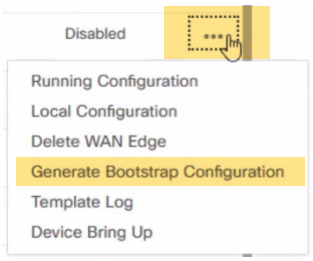

4. Sélectionnez le SD-WAN C8000V logique que vous utilisez pour votre nouveau périphérique Network Edge et cliquez sur et sélectionnez Générer la configuration d'amorçage.



   remarque

   Le numéro de châssis de votre C8000V est automatiquement attribué lors de la synchronisation de votre compte Smart Account sur SD-WAN Manager après le dépôt de votre licence sur ce compte. Choisissez un numéro de châssis disponible pour générer le fichier d'amorçage. Il est important de suivre l'étape 4 ci-haut avant de créer un profil.

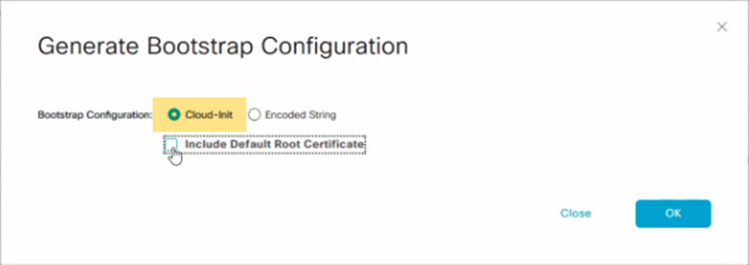

5. Dans la boîte Générer la configuration d'amorçage, sélectionnez Cloud-Init et cliquez sur OK. La sélection de Inclure le certificat racine par défaut est facultative.



   La boîte « Générer la configuration d'amorçage » affiche la configuration d'amorçage, y compris le jeton OTP pour la licence, l'adresse vBond, l'UUID et les informations sur l'organisation.

6. Cliquez sur Télécharger dans la case Générer la configuration Bootstrap pour sauvegarder une copie de la configuration Bootstrap.

7. Vérifiez le contenu de votre fichier d'initialisation pour vous assurer qu'il ne contient aucune information superflue. L'exemple ci-dessous illustre le format et les attributs valides du fichier cloud-init à importer dans le cadre de la création d'un périphérique C8000V.



   remarque

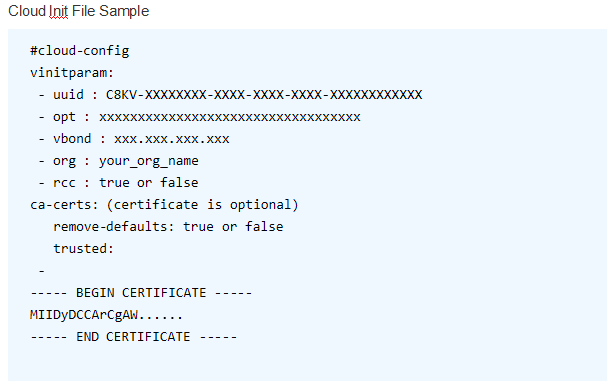

   Voici un exemple de fichier Cloud Init. Utilisez le fichier téléchargé de vManage sans le modifier. Pour obtenir la documentation la plus récente sur la génération du bootstrap, consultez Processus de bootstrap pour les périphériques Cisco SD-WAN hébergés dans le cloud.

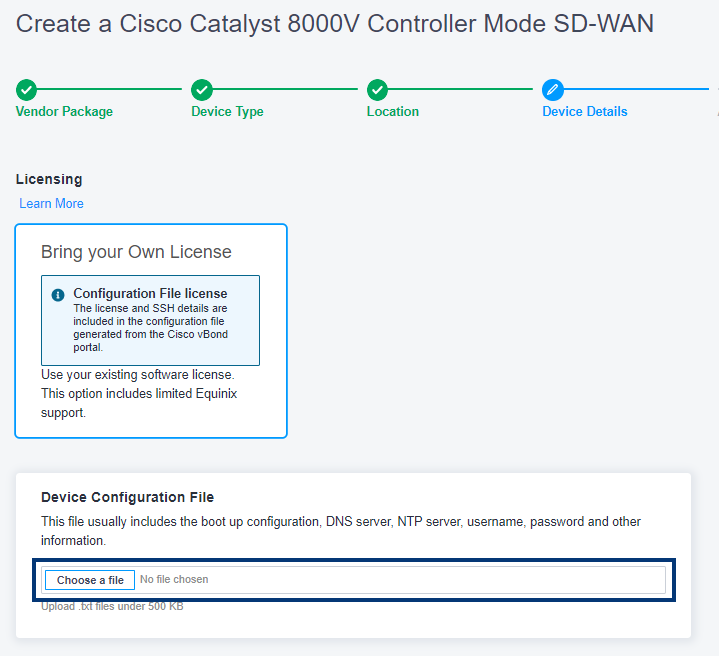

8. Lors de la configuration de votre appareil, vous devrez télécharger le fichier de configuration.



Activer le mode FIPS (Federal Information Processing Standards) sur Cisco Catalyst 8000V

Par défaut, le mode FIPS n'est pas activé sur les périphériques Cisco Catalyst 8000V ; vous devrez donc l'activer manuellement.

Pour activer le mode FIPS sur Catalyst 8000V:

1. Configurez le « mode fips ipse de la plateforme ».

   C8000V#conf t
   >
   Enter configuration commands, one per line.  End with CNTL/Z.
   C8000V-FIPS(config)#platform ipsec fips-mode
   Enable FIPS mode will take effect after reboot!

2. Sauvegardez les configurations.

   C8000V#copy running-config startup-config
   >
   Destination filename [startup-config]?
   Building configuration...
   [OK]

3. Redémarrez le routeur.

   C8000V#reload
   >
   Proceed with reload? [confirm]

4. Vérifiez que le mode FIPS est activé une fois le routeur en ligne.

   C8000V-#show running-config | inc fips
   >
   platform ipsec fips-mode

Pour plus d'informations, consultez la documentation Cisco.

Abonnement et assistance Cisco Catalyst 8000V

Une option d'abonnement à une licence pour le mode autonome Cisco Catalyst 8000V est maintenant disponible sur le portail Equinix Network Edge. Pour la prise en charge des VNF Cisco, veuillez consulter le tableau ci-dessous afin de savoir quand ouvrir un ticket d'assistance directement auprès de Cisco.

License Type	Equinix	Cisco
Subscription Through Equinix	For license subscription through Equinix, open Equinix support tickets for issues related to licensing such as license registration.	Open a Cisco TAC case through the Network Edge portal (see the Sections below) for IOX-XE related issues or configuration related questions. Work directly with Cisco TAC without Equinix engagement.
BYOL	No support from Equinix for license related issues.	You are responsible for obtaining Cisco support from Cisco or Cisco partners. Contact a Cisco sales representative or partner to purchase a license and support contract.

Pour les deux licences, vous pouvez ouvrir des tickets de support Equinix pour les problèmes liés à l'infrastructure Network Edge, notamment le fonctionnement des VNF, les problèmes de connectivité et les problèmes de service Network Edge.

info

L'option de licence d'abonnement en mode autonome Catalyst 8000V vous permet de résoudre les problèmes logiciels ou de configuration Cisco 8000V directement avec le Centre d'assistance technique Cisco (TAC). Pour ce faire, vous pouvez soumettre une demande de soutien au TAC Cisco à partir du portail Network Edge ; celle-ci sera transmise directement au TAC Cisco. S'il est établi que le problème est lié à l'infrastructure Equinix Network Edge, Equinix prendra en charge le dépannage. Le support Equinix n'intervient pas dans la résolution des problèmes logiciels ou de configuration Cisco 8000V.

Obtenez un jeton de licence intelligente Cisco

Ce sujet vise à fournir les étapes à suivre pour obtenir un jeton de licence Cisco Smart License pour votre appareil Cisco Catalyst 8000V Network Edge (BYOL).

Pour obtenir un jeton de licence Cisco Smart License, suivez les instructions de la documentation Cisco.

Pour enregistrer le nouveau jeton sur votre appareil, accédez à l'interface de ligne de commande (CLI) de l'appareil et entrez une commande pour enregistrer votre jeton.

Exemple de commande d'enregistrement de jeton:

license smart register idtoken <your_token_string>

Dans l'exemple ci-haut, vous remplaceriez<your_token_string> avec la nouvelle chaîne de jetons.

Exemple de commande de vérification de jeton:

show license status

Si vous rencontrez des problèmes ou avez besoin d'instructions plus détaillées, consultez le Guide de l'administrateur de Cisco DNA Center ou contactez le soutien Cisco.

Ouvrez un billet auprès du soutien technique Cisco (TAC) pour une licence d'abonnement Catalyst 8000V sur Network Edge.

Pour ouvrir un dossier auprès du TAC Cisco concernant votre licence d'abonnement en mode autonome Catalyst 8000V:

1. Cliquez sur l'icône d'assistance en haut à droite de Network Edge.

2. Cliquez sur Ouvrir un billet de soutien.

3. Dans la liste déroulante Sélectionnez un produit ou un service, sélectionnez Network Edge et cliquez sur Périphérique virtuel.

4. Cliquez sur Appareil existant.

5. Entrez l'UUID de votre appareil virtuel ou sélectionnez votre périphérique virtuel Cisco C8000V existant avec option d'abonnement.

6. Dans le menu déroulant Type de cas, sélectionnez Ouvrir un cas auprès du soutien technique Cisco pour résoudre le problème directement avec Cisco.

7. Un message vous redirigera vers la page « Détails de l'appareil » du C8000V pour fournir des renseignements complémentaires. Cliquez sur « Oui, continuer ». Une notification s'affichera une fois la demande envoyée.



8. Sur la page Détails de l'appareil, entrez les informations demandées dans la case Dossier Cisco TAC.



9. Cliquez sur Demander un billet auprès du soutien technique Cisco.

   info

   Veuillez ouvrir un ticket auprès du soutien technique Cisco (TAC) pour tout problème logiciel ou question de configuration concernant votre routeur Cisco 8000V IOX-XE. Vous serez alors en contact direct avec le soutien technique Cisco, sans intervention d'Equinix.

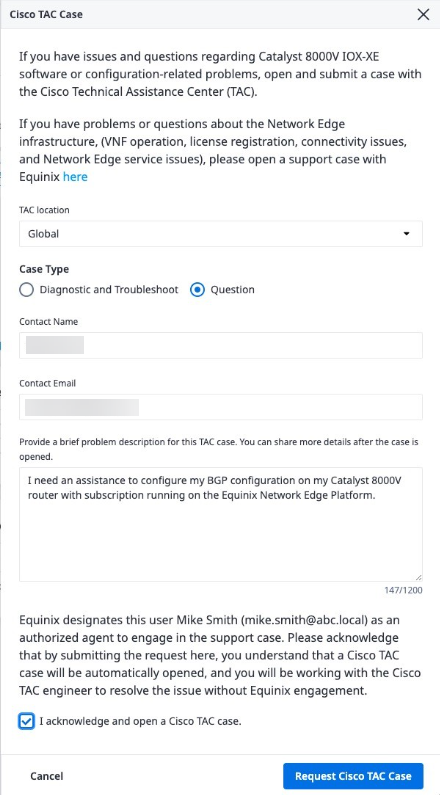

   Vous pouvez également ouvrir le flux de travail du dossier Cisco TAC en cliquant sur Ouvrir un dossier Cisco TAC à partir de la page Détails du périphérique.

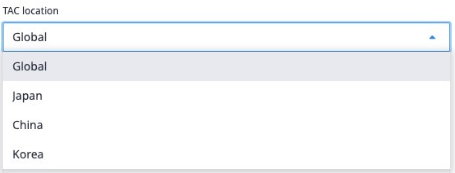

10. Sélectionnez d'abord le centre de soutien technique (TAC). Utilisez le TAC mondial, sauf si vous êtes au Japon, en Corée ou en Chine et que vous avez besoin d'une assistance du TAC local dans une langue spécifique. Dans ce cas, sélectionnez le centre de soutien technique approprié. Votre demande de soutien sera ouverte au centre de soutien technique sélectionné.



11. Pour le Type de cas:

    • Sélectionnez Diagnostic et dépannage si vous rencontrez un problème logiciel Cisco IOX-XE et que vous devez le résoudre avec le soutien technique Cisco (TAC).
    • Sélectionnez Question si vous avez besoin d'aide concernant des questions de configuration du Cisco 8000V IOX-XE.

12. Veuillez saisir votre Nom de contact pour ouvrir un dossier auprès du TAC Cisco.

13. Veuillez entrer votre adresse courriel de contact. Ce sera l'adresse courriel principale utilisée pour communiquer avec le soutien technique Cisco (TAC).

14. Veuillez fournir une brève description du problème pour ce dossier TAC. Vous pourrez fournir plus de détails une fois le dossier ouvert.

15. Sélectionnez Je reconnais et ouvre un dossier auprès du TAC Cisco.

16. Cliquez sur Demander un billet auprès du soutien technique Cisco pour lancer la procédure. Vous recevrez un courriel de confirmation. Votre billet sera alors ouvert et vous serez pris en charge par les ingénieurs du soutien technique Cisco.
