Apportez votre propre connexion - Port Fabric distant

Le port de structure distant Bring Your Own Connection (BYOC) permet aux clients Network Edge d'étendre physiquement leur LAN ou WAN dans un centre de données Equinix IBX et de se connecter à leurs fonctions de réseau virtuel (VNF) Network Edge.

La possibilité pour un client Network Edge d'exploiter les services existants de son fournisseur de services réseau (MPLS, EVPL, EPL, MPLE, OWS et DIA) offre des alternatives pour accéder à Network Edge. L'extension de l'entreprise vers Network Edge via BYOC (Bring Your Own Cloud) grâce à MPLS, EVPL/EPL, OWS et DIA améliore les performances des applications et renforce la sécurité.

Les clients de Réseau Edge utilisent le flux de travail BYOC du portail client Equinix pour lancer leur commande BYOC. Celle-ci est traitée et acheminée vers les équipes Equinix concernées afin d'effectuer les tâches nécessaires à l'établissement d'une connexion virtuelle Network Edge sur le port BYOC.

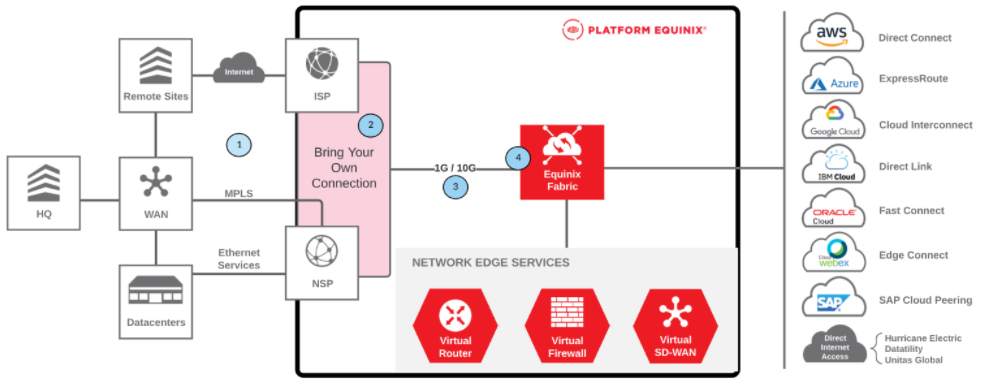

Architecture

Composantes

1. Fournisseur de services réseau

   • Services Ethernet de couche 2 / MPLS de couche 2.5 / Internet de couche 3
   • Service NSP fourni en tant que balisé ou non balisé (802.1q ou 802.1ad)
   • Transfert - SMF

2. Installations du fournisseur de services réseau

   • Lettre d'autorisation (LOA) / Attribution d'installation de canal (CFA)
   • emplacement d'arrimage NSP
   • Déploiement NSP du dispositif d'interface réseau (NID) - Démarcation NSP

3. Cross Connect Equinix

   • Un technicien Equinix IBX prolonge le circuit physique à partir du panneau de brassage NSP.
   • 1G / 10G
   • Circuit dédié

4. Network Edge Port de Fabric distant

   • Terminaison physique du circuit de connexion croisée à un port dédié sur l'Equinix Fabric
   • Connexion virtuelle NSP désignée associée aux services VNF de périphérie de réseau
   • Connexion virtuelle évolutive jusqu'au maximum du port physique

Recommandations

Une fois la décision prise de passer une commande BYOC - Remote Fabric Port, les clients doivent:

1. Solliciter leurs fournisseurs de services réseau respectifs pour lancer le processus de commande du circuit à livrer au centre de données Equinix IBX.
2. Lancez la commande BYOC via le portail Equinix Network Edge.

Le portail Network Edge est l'interface d'administration du client. Les flux de travail automatisés gèrent la commande BYOC depuis sa création jusqu'à la confirmation de mise en service (TUC). La TUC est la dernière étape du processus BYOC avant sa finalisation. Le personnel d'Equinix, le contact NSP du client et ce dernier participent à un appel planifié afin de s'assurer du bon fonctionnement du service BYOC aux niveaux L1 à L3.

Pour assurer une installation rapide, il est fortement recommandé au client de collaborer avec son fournisseur de services réseau (NSP) respectif afin de confirmer les informations suivantes avant de soumettre une commande BYOC:

• Obtenez l'adresse physique (ou les adresses) où se trouvent les installations NSP dans n'importe quel centre de données Equinix IBX donné.
• Obtenez la lettre d'autorisation (LOA) fournie par le fournisseur de services réseau (sur papier à en-tête du NSP). Cette LOA autorise Equinix à effectuer les travaux et contient des renseignements spécifiques relatifs à l'arrimage (CFA). Des renseignements erronés peuvent entraîner un retard important de l'installation, selon la procédure du NSP.
• Tout circuit NSP peut être commandé avec ou sans étiquette. Veuillez contacter le fournisseur NSP pour confirmation, car une configuration incorrecte pourrait nécessiter une nouvelle commande de circuit.
• Prenez connaissance du calendrier de déploiement du circuit fourni par le fournisseur de services réseau (NSP). Ce processus varie selon les NSP et les régions, et n'est pas propre à Equinix.
• Faites équipe avec le gestionnaire de la réussite client Equinix qui vous est assigné pour obtenir de l'aide et poser des questions tout au long du processus BYOC.

Considérations sur la diversité

Lors de l'utilisation du BYOC (Remote Fabric Port), il est important de comprendre les exigences de diversité relatives aux circuits vers un IBX Equinix. Ces exigences peuvent concerner la diversité physique des circuits avec un seul NSP, la diversité des opérateurs NSP ou la diversité de transport (Internet – MPLS).

Il convient d'examiner si la conception de l'architecture peut prendre en charge l'utilisation d'un NSP/ISP déjà présent sur le réseau Equinix ; si tel est le cas, le temps de mise en œuvre et d'activation est considérablement réduit car aucune installation de circuit physique n'est requise.
