Cette rubrique décrit la fonction de capture instantanée et de restauration qui permet de prendre une capture instantanée de l'image de votre appareil, puis de restaurer la VNF en réapprovisionnant l'image à partir d'une sauvegarde. Trois captures instantanées maximales sont permises par VNF. L'image de sauvegarde ne peut pas être téléchargée et ne peut être restaurée que dans l'infrastructure Network Edge .
Instantané et restauration d'image
Les conditions suivantes s'appliquent à la réussite de la capture instantanée et de la restauration:
- Seuls 3 snapshots peuvent être enregistrés en tant que sauvegarde par VNF. Les sauvegardes plus anciennes doivent être supprimées avant d'en créer une nouvelle si la limite est atteinte.
- Pour les déploiements en grappe, trois sauvegardes par nœud seront autorisées. Les deux nœuds doivent être sauvegardés simultanément.
- La fonction de restauration nécessite la suppression du VNF actuel. Si des ressources telles que la connexion et le groupe de liens de périphériques sont supprimées après la prise de l'instantané de l'image, le périphérique ne sera pas restauré.
La disponibilité des fonctionnalités dépend du type de VNF et de l'IBX dans lequel les VNF sont provisionnées. Reportez-vous au tableau suivant pour voir si votre VNF prend en charge les fonctionnalités de capture instantanée et de restauration. Pour certains VNF, vous devez désactiver puis réenregistrer la licence en raison des modifications de l'identifiant interne pendant le processus de restauration.
| VNF Type | Snapshot and Restore Support | Required User Action |
|---|---|---|
| Any VNF provisioned in the AM4, FR6, LD6, CH1, DA1, DC11, SV5, SG3, SY4 | No | N/A |
| Aruba EdgeConnect | Yes | No action required |
| Arista CloudEOS | Yes (BYOL) | No action required. VNF should retain the license after restoring |
| Arista VeloCloud SD-WAN Edge | Yes | No action required |
| Aviatrix Edge | Yes | No action required |
| BlueCat | Yes | No action required |
| Check Point Firewall | Yes (BYOL) | No action required. VNF should retain the license after restoring |
| Cisco CSR1000v | Yes (BYOL) | User should de-register and register with the smart license after restoring |
| Cisco CSR1000v SD-WAN | Yes (BYOL) | User should de-register and register with the smart license after restoring |
| Cisco Catalyst 8000V (Autonomous Mode) | Yes (BYOL) | User should de-register and register with the smart license after restoring |
| Cisco Catalyst 8000V (Controller Mode) | Yes (BYOL) | User should de-register and register with the smart license after restoring |
| Cisco FTDv | Yes (BYOL) | User should de-register and register with the smart license after restoring |
| Cisco ASAv | Yes (BYOL) | User should de-register and register with the smart license after restoring |
| F5 | Yes | No action required |
| Fortinet FortiGate vFW / SD-WAN | Yes (BYOL) | No action required. VNF should retain the license after restoring |
| Infoblox NIOS | Yes | No action required |
| Infoblox Grid Manager | No | N/A |
| Gigamon V-Series | No | N/A |
| Juniper vSRX | Yes (BYOL) | No action required. VNF should retain the license after restoring |
| NGINX Plus | Yes (Subscription) | No action required. VNF should retain the license after restoring |
| Palo Alto Networks VM-Series Firewall | Yes (BYOL) | User should de-register and register their license after restoring |
| Palo Alto Networks Prisma SD-WAN | No | N/A |
| Prisma SD-WAN | No | N/A |
| Check Point Firewall | Yes (BYOL) | No action required. VNF should retain the license after restoring |
| VERSA | Yes (BYOL) | No action required. VNF should retain the license after restoring |
| VyOS | Yes (Subscription) | No action required. VNF should retain the license after restoring |
| Zscaler | Yes | No action required |
Créer un instantané de l'image VNF
-
Dans le menu Network Edge, sélectionnez Inventaire des périphériques virtuels.
-
Sélectionnez l'appareil pour lequel vous souhaitez créer un instantané, puis cliquez sur Outils.
-
Dans la carte Gestion des instantanés, cliquez sur Créer un instantané.
-

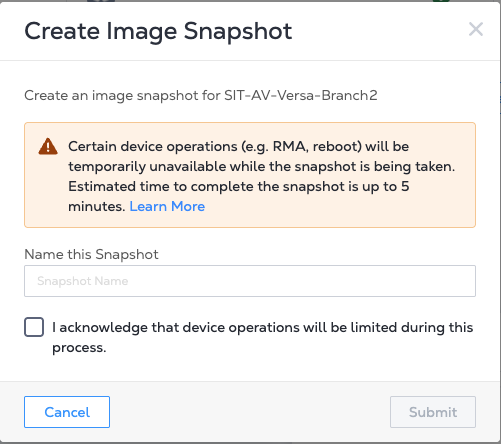

Dans l'invite Créer un instantané d'image, entrez un nom pour cette image de sauvegarde et cochez la case Je suis conscient(e) que les opérations sur l'appareil seront limitées pendant ce processus. Notez que la durée estimée de la création de l'instantané peut varier en fonction de la taille de la VNF.
-
Cliquez sur Soumettre pour lancer la création de l'instantané. Un autre message s'affiche indiquant que la sauvegarde de l'image est en cours. Cliquez sur Retour aux détails de l'appareil ou X pour fermer cette invite.
Dans la section Outils, la fiche Gestion des instantanés indique que la capture d'image est en cours et affiche une estimation du temps restant. L'état de l'appareil indique Capture d'image en cours.
-
Dans la carte Gestion des instantanés, cliquez sur Gérer et restaurer à partir d'un instantané pour gérer vos sauvegardes.
-
Renommez ou supprimez votre instantané en sélectionnant l'image, puis en cliquant sur l'icône de modification pour effectuer une sélection.
Restaurer VNF
Une fois le processus de restauration lancé, il est irréversible. Nous vous recommandons de créer une sauvegarde de l'état actuel de l'appareil au cas où une modification du VNF devrait être sauvegardée.
-
Dans le menu Network Edge, sélectionnez Inventaire des périphériques virtuels.
-
Sélectionnez l'appareil pour lequel vous souhaitez créer une image de sauvegarde, puis cliquez sur Outils.
-
Dans la fiche Gestion des instantanés, cliquez sur Gérer et restaurer à partir d'un instantané. Tous les instantanés s'afficheront.
-
Sélectionnez l'image que vous souhaitez utiliser pour la restauration et cliquez sur Restaurer l'appareil à partir de cet instantané.
-
Cliquez sur Restaurer maintenant dans l'invite Créer un instantané avant la restauration (recommandé).
Une fois la restauration lancée, votre appareil sera inutilisable pendant 15 à 20 minutes. Son statut indiquera que la restauration est en cours.
