Capture d'écran et restauration d'image
Cette rubrique décrit la fonction Snapshot et restauration, qui vous permet de prendre un instantané de l'image de votre appareil auto-configuré, puis de restaurer la VNF en la réapprovisionnant avec une sauvegarde. Un maximum de trois instantanés est autorisé par VNF. L'image de sauvegarde ne peut pas être téléchargée et sa restauration est uniquement possible dans l'infrastructure Network Edge .
La fonction Snapshot et restauration nécessite un temps d'arrêt de l'appareil pouvant aller jusqu'à 90 minutes selon les attributs de l'appareil.
Les fonctions prises en charge par Snapshot et Restore sont les suivantes :
- Snapshot et restauration ne sont disponibles que pour les appareils auto-configurés.
- Snapshot et Restore ne sont pas disponibles pour les appareils configurés par Equinix.
- Le VNF doit être arrêté avant de créer une sauvegarde. Les utilisateurs doivent s'attendre à une interruption de service de 60 à 90 minutes. Il est fortement recommandé de planifier une fenêtre de maintenance avant de démarrer ce processus.
- Seulement 3 sauvegardes peuvent être sauvegardées par VNF. Les sauvegardes les plus anciennes doivent être supprimées avant d'en créer une nouvelle si cette limite est atteinte.
- Pour le déploiement en grappe, 3 sauvegardes par nœud sont autorisées. Les deux nœuds doivent être sauvegardés en même temps.
- Les instantanés d'images primaire et secondaire ne peuvent pas être pris simultanément. Un seul appareil peut être sauvegardé à la fois, afin que l'autre appareil puisse jouer le rôle actif.
- La fonction de restauration nécessite la suppression de la VNF actuelle. Si des ressources telles que la connexion et le groupe de liens de périphériques sont supprimées après la prise de l'instantané, l'appareil ne pourra pas être restauré.
La disponibilité des fonctionnalités dépend du type de VNF et de l'IBX dans lequel les VNF sont provisionnées. Consultez le tableau ci-dessous pour vérifier si votre VNF prend en charge les fonctionnalités de snapshot et de restauration. Pour certaines VNF, il est nécessaire de désactiver puis de réenregistrer la licence en raison des modifications d'identifiants internes lors de la restauration.
| VNF Type | Snapshot and Restore Support | Required User Action |
|---|---|---|
| Any VNF provisioned in the AM4, FR6, LD6, CH1, DA1, DC11, SV5, SG3, SY4 | No | N/A |
| Aruba EdgeConnect | Yes | No action required |
| Arista CloudEOS | Yes (BYOL) | No action required. VNF should retain the license after restoring |
| Arista VeloCloud SD-WAN Edge | Yes | No action required |
| Aviatrix Edge | Yes | No action required |
| BlueCat | Yes | No action required |
| Check Point Firewall | Yes (BYOL) | No action required. VNF should retain the license after restoring |
| Cisco CSR1000v | Yes (BYOL) | User should de-register and register with the smart license after restoring |
| Cisco CSR1000v SD-WAN | Yes (BYOL) | User should de-register and register with the smart license after restoring |
| Cisco Catalyst 8000V (Autonomous Mode) | Yes (BYOL) | User should de-register and register with the smart license after restoring |
| Cisco Catalyst 8000V (Controller Mode) | Yes (BYOL) | User should de-register and register with the smart license after restoring |
| Cisco FTDv | Yes (BYOL) | User should de-register and register with the smart license after restoring |
| Cisco ASAv | Yes (BYOL) | User should de-register and register with the smart license after restoring |
| F5 | Yes | No action required |
| Fortinet FortiGate vFW / SD-WAN | Yes (BYOL) | No action required. VNF should retain the license after restoring |
| Infoblox NIOS | Yes | No action required |
| Infoblox Grid Manager | No | N/A |
| Gigamon V-Series | No | N/A |
| Juniper vSRX | Yes (BYOL) | No action required. VNF should retain the license after restoring |
| NGINX Plus | Yes (Subscription) | No action required. VNF should retain the license after restoring |
| Palo Alto Networks VM-Series Firewall | Yes (BYOL) | User should de-register and register their license after restoring |
| Palo Alto Networks Prisma SD-WAN | No | N/A |
| Prisma SD-WAN | No | N/A |
| Check Point Firewall | Yes (BYOL) | No action required. VNF should retain the license after restoring |
| VERSA | Yes (BYOL) | No action required. VNF should retain the license after restoring |
| VyOS | Yes (Subscription) | No action required. VNF should retain the license after restoring |
| Zscaler | Yes | No action required |
Créer un instantané de l'image VNF
-
Dans le menu Network Edge, sélectionnez Inventaire des périphériques virtuels.
-

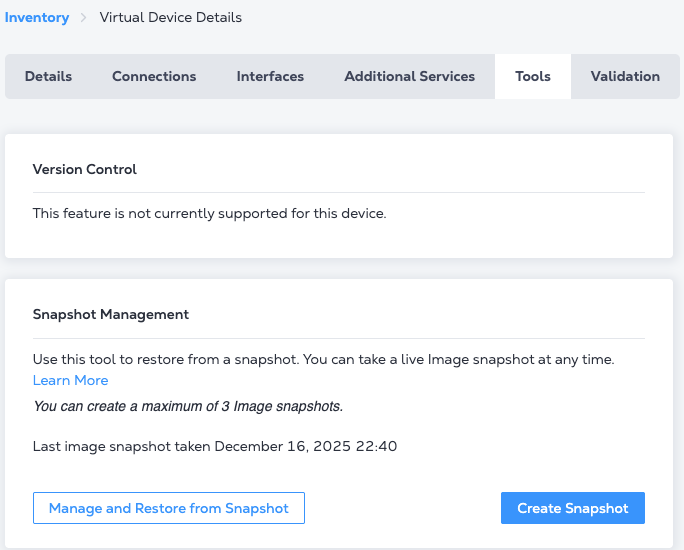

Sélectionnez l'appareil autoconfiguré pour lequel vous souhaitez créer un instantané, puis cliquez sur Outils.
-
Dans la carte Gestion des instantanés, cliquez sur Créer un instantané.
infoL'appareil ne sera pas opérationnel pendant la capture d'image. Prévoyez une fenêtre de maintenance (jusqu'à 90 minutes) pour éviter toute interruption de service.
-

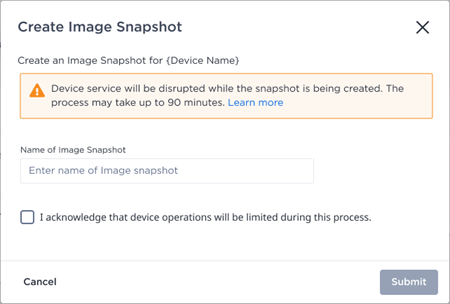

Dans l'invite Créer un instantané d'image, entrez un nom pour cette image de sauvegarde et cochez la case Je suis conscient(e) que les opérations sur l'appareil seront limitées pendant ce processus. Notez que la durée estimée de la création de l'instantané peut varier en fonction de la taille de la VNF.
-

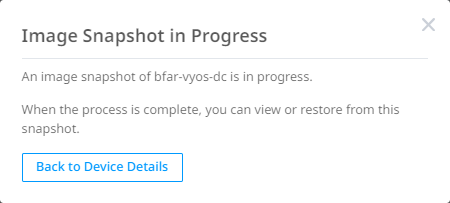

Cliquez sur Soumettre pour lancer la création de l'instantané. Un autre message s'affiche indiquant que la sauvegarde de l'image est en cours. Cliquez sur Retour aux détails de l'appareil ou X pour fermer cette invite.
Dans la section Outils, la fiche Gestion des instantanés indique que la capture d'image est en cours et affiche une estimation du temps restant. L'état de l'appareil indique Capture d'image en cours.
-
Dans la carte Gestion des instantanés, cliquez sur Gérer et restaurer à partir d'un instantané pour gérer vos sauvegardes.
-
Renommez ou supprimez votre capture d'écran en sélectionnant l'image, puis en cliquant sur l'icône de modification pour faire votre choix.
Restaurez la VNF
Une fois le processus de restauration enclenché, il est irréversible. Nous vous recommandons de sauvegarder l'état actuel de l'appareil afin de pouvoir enregistrer tout changement apporté à la VNF.
-
Dans le menu Network Edge, sélectionnez Inventaire des périphériques virtuels.
-
Sélectionnez l'appareil pour lequel vous souhaitez créer une image de sauvegarde, puis cliquez sur Outils.
-

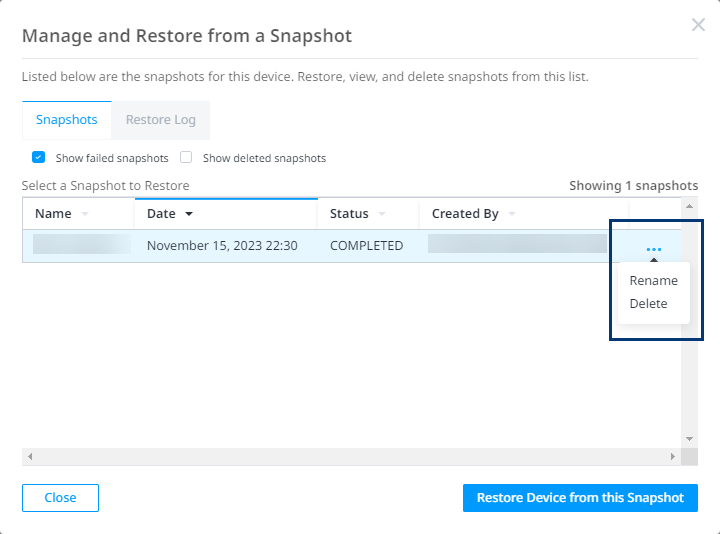

Dans la fiche Gestion des instantanés, cliquez sur Gérer et restaurer à partir d'un instantané. Tous les instantanés s'afficheront.
-
Sélectionnez l'image que vous souhaitez utiliser pour la restauration et cliquez sur Restaurer l'appareil à partir de cet instantané.
-
Cliquez sur Restaurer maintenant dans l'invite Créer un instantané avant la restauration (recommandé).

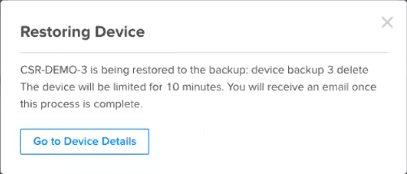

Une fois la restauration lancée, votre appareil sera inutilisable pendant 60 à 90 minutes. Son statut indiquera que la restauration est en cours.
