Groupes de liens de périphériques redondants

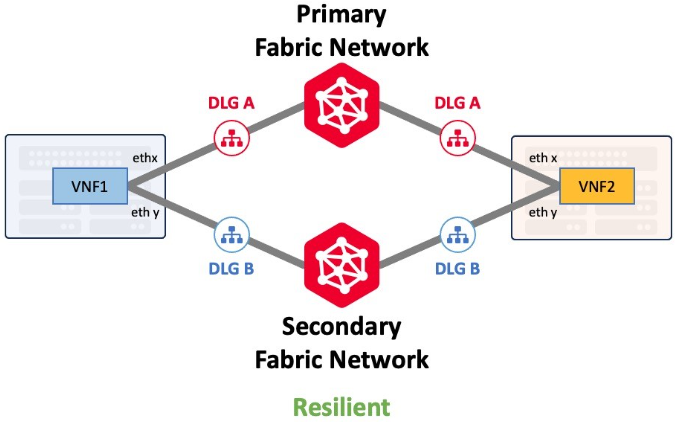

Les groupes de liaison entre périphériques (DLG) peuvent être créés avec ou sans redondance. Un DLG unique, comme un câble Ethernet unique, n'offre aucune résilience. Les clients qui ont besoin d'une résilience maximale doivent déployer des DLG supplémentaires qui se connectent aux réseaux Fabric principal et secondaire.

DLG unique à partir d'un dispositif autonome ou en grappe

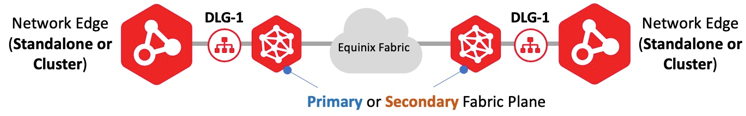

Un DLG provenant de types de déploiement de périphérique virtuel autonome ou en cluster peut être mappé sur le plan Fabric principal ou secondaire à partir de la version 2023,9. Une fois le mappage sélectionné, tout le trafic de cette connexion DLG passe par le plan Fabric sélectionné, comme indiqué dans le diagramme ci-dessous.

DLG redondant à partir d'un dispositif autonome ou en grappe

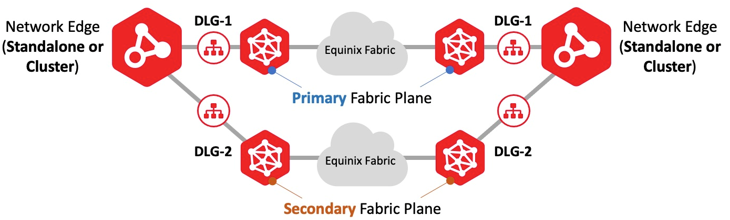

Si un DLG secondaire (redondant) doit être créé pour les types de déploiement autonome ou en cluster à l'aide d'une interface de périphérique différente, vous avez la possibilité d'acheminer le trafic sur ce DLG secondaire via le plan Fabric principal ou secondaire. Pour plus d'informations sur l'activation despériphériques DLGredondants, reportez-vous à la rubrique création d'un groupe de liaisons périphériques redondantspour la résilience. Si le premier DLG se connecte via le plan de la matrice principale, la meilleure pratique consiste à mapper le DLG secondaire du même périphérique via le plan de la matrice secondaire.

Dispositif redondant Liaison à partir d'un dispositif redondant

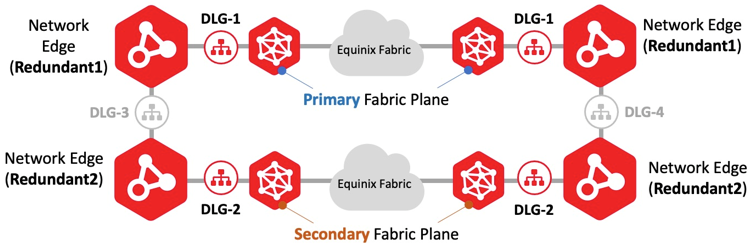

Pour les types de déploiement de périphériques redondants, un DLG du premier périphérique virtuel sera associé au plan principal Equinix Fabric. Un DLG du périphérique virtuel secondaire sera associé au plan secondaire Equinix Fabric.

remarque

Les périphériques redondants sont déployés en mode actif-actif, sans compréhension mutuelle. Pour configurer correctement la redondance entre ces périphériques redondants, un troisième groupe DLG (DLG-3 et DLG-4 dans le schéma) doit connecter ces périphériques afin d'échanger des informations de routage et d'autres informations pour que ces périphériques fonctionnent de manière redondante.

Hybride DLG Type

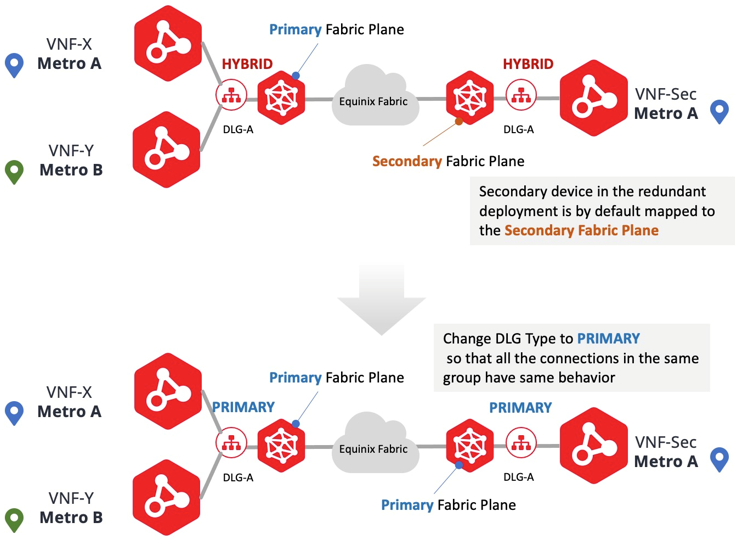

Certains des DLG existants pourraient avoir été provisionnés dans un environnement mixte où certains périphériques du DLG sont connectés au plan Fabric principal et d'autres au plan Fabric secondaire. Ce mappage mixte DLG et Fabric plane est appelé type DLG hybride.

Equinix vous recommande de modifier ce type de DLG hybride en mappage de plan de Fabric primaire ou secondaire avant de créer votre DLG redondant.

Afin de rendre le comportement cohérent pour la communication entre les dispositifs primaires et secondaires, vous devez ajuster le mappage des plans Fabric de sorte que les DLG de tous les dispositifs de calcul primaires passent par le plan Fabric primaire et que les DLG de tous les dispositifs de calcul secondaires passent par le plan Fabric secondaire.

info

La modification du type DLG (de primaire à secondaire, ou secondaire à primaire, ou hybride à primaire / secondaire) entraîne une interruption du trafic. Il est fortement recommandé de modifier le type DLG pendant votre fenêtre de maintenance afin d'éviter toute interruption de service ou temps d'arrêt. Une fois que le type DLG a été étiqueté comme primaire ou secondaire, le mappage ne peut pas être modifié. Tous les périphériques d'un DLG principal seront connectés via le plan de structure principal et tous les périphériques d'un DLG secondaire seront connectés via le plan de structure secondaire. Le déploiement peut être hybride (déploiement incohérent) pour les DLG créés avant la version 2023,9. Tout DLG créé après la version 2023,9 sera de type primaire ou secondaire.

Aligner le type de déploiement DLG

Vous pouvez aligner le type de DLG en modifiant les détails du DLG existant.

1. Connectez-vous à Equinix Customer Portal et accédez à Network Edge.

2. Dans le menu Network Edge. Sélectionnez inventaire Device Link .

3. Cliquez sur le DLG hybride que vous souhaitez modifier.

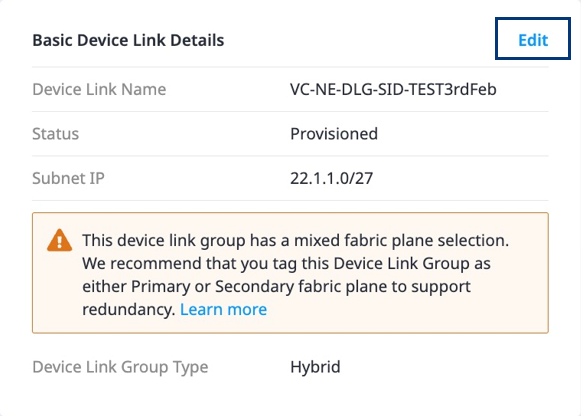

4. Cliquez sur modifier pour modifier le type DLG.

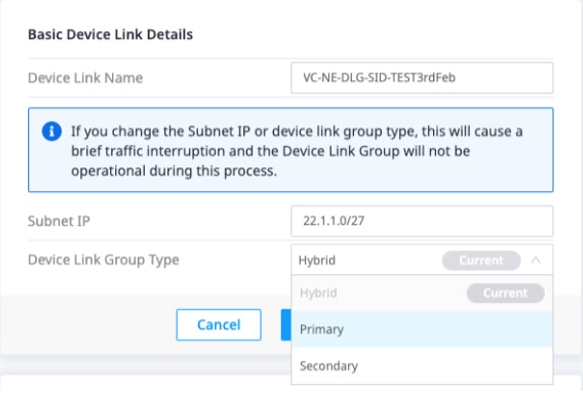

5. Modifiez le type de groupe Device Link . Si cette liaison DLG doit être communiquée via le plan Fabric primaire, sélectionnez primaire. Si cette liaison DLG doit être communiquée via le plan Fabric secondaire, sélectionnez secondaire.



6. Sauvegardez vos modifications.

7. Confirmez le type de groupe Device Link dans la colonne Redundancy type du tableau Inventory de la page DLG Inventory.
