Groupes de liaison de périphériques

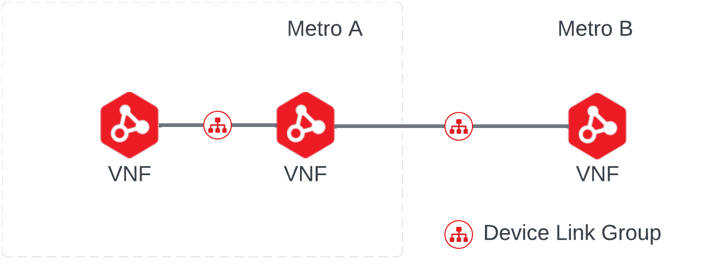

Un groupe de liaisons de périphériques (DLG) est un service de Network Edge permettant de connecter deux ou plusieurs périphériques virtuels en groupe au sein de plusieurs métropoles. Un DLG est généralement utilisé pour le chaînage de services (connexion de plusieurs types de périphériques, tels que des pare-feu et des routeurs), le backbone ou à des fins de redondance.
Le service de liaison de périphérique crée un réseau local maillé complet de couche 2 entre deux ou plusieurs périphériques Network Edge auxquels un utilisateur peut accéder.

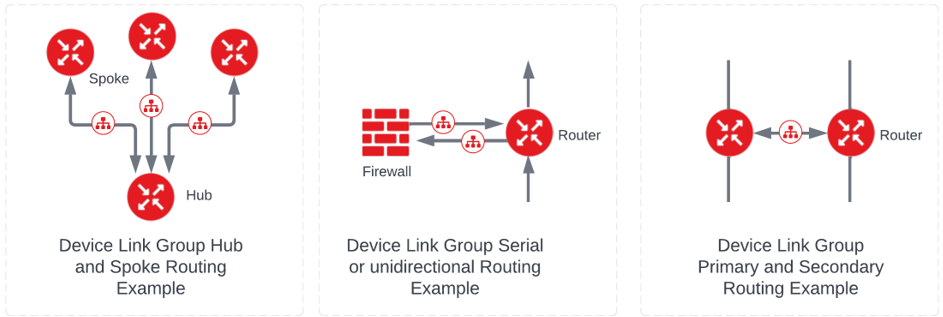

La liaison des dispositifs peut être utilisée pour réaliser plusieurs cas d'utilisation :
- Connectez des dispositifs virtuels entre eux à travers les Metro Connect pour créer un réseau étendu ou une autre configuration de réseau privé.
- Diriger le flux de trafic d'un dispositif à l'autre dans l'ordre, ou "chaîne de service" des éléments ensemble.
- Connectez les appareils redondants entre eux pour les synchroniser à l'aide des protocoles appropriés.
Les liaisons de périphériques n'établissent que la connectivité de la couche 2 et ne spécifient pas le routage exact ou le flux de trafic de la couche 3. Cela doit être créé par la configuration des protocoles d'interface et d'autres besoins.
Bien que la liaison entre les appareils soit une construction de couche 2, l'adressage IP, l'ASN global et d'autres étapes sont nécessaires pour une configuration correcte.
Le service de liaison des appareils a les attributs et les spécifications suivants :
| Data Requirements | Notes | |
|---|---|---|
| Device | Virtual device name | Specify each device that is part of the overall link group. The number of devices allowed in a single DLG is limited to 29 devices. However there are practical limitations to routing, so we recommend that no single group exceed 10-12 total devices. |
| Device Link Group Name | Can’t exceed 50 characters; must be unique to your account. | Common group name that requires the use of a single interface on each device that is part of the group. |
| Device Interface | Each device in the group requires a single interface that’s dedicated to the device link group; the system automatically determines next available interface to assign. | A device can be part of more than one group, but each device is on a discrete interface. |
| IP Address Pool | This option must be IPv4 and in CIDR format: single subnet only. IP Address pool is a required field when creating a DLG. | The IP address can be a public or private address and it is user-defined. When devices are added to the pool, each is assigned an overlay address from the subnet until the subnet is exhausted. Once exhausted, the device link can’t accept additional devices. While most users usually have small groups, the IP address pool can't be augmented or added to once it’s defined. We recommend that you place a large enough pool on the group so there is little risk of exhaustion in the future. |
| IP Address Interface | The IP address needs to be configured manually using device CLI. | As devices are added, an IP address is allocated to the interface from the defined pool or subnet. |
| Metro throughput/ Speed | Whole number from 1-10000 | Measured in Mbps; this is the total possible throughput in and out of the metro |
| Global ASN | Each device in the group must have an ASN specified to conduct BGP peering. The global ASN needs to be configured manually using device CLI. | This Global ASN setting is not exclusive to Device Link, but if no other services or settings have been created when a device is added to the group, an ASN must be specified for the device. If a Global ASN was already specified for a connection, VPN tunnel, or other service, the system automatically uses that ASN instead. |

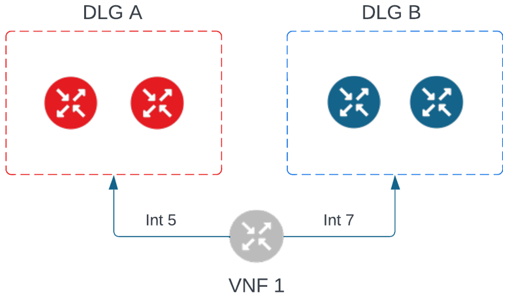

Pour créer un lien entre plusieurs périphériques, il faut définir un groupe de liaison unique. Ce groupe a un nom commun et nécessite l'utilisation d'une interface spécifique sur chaque appareil qui en fait partie. Un appareil peut appartenir à plusieurs groupes, mais chaque appareil utilise une interface distincte.
Les utilisateurs peuvent ajouter un appareil par région métropolitaine et par groupe de liaison d'appareils. Le trafic passe d'un appareil à l'autre entre les régions métropolitaines en utilisant le même réseau dorsal qu'Equinix Fabric.
Il est possible de créer des liens entre des périphériques à l'aide des API Network Edge. Pour plus d'informations, consultez API Network Edge – Créer un lien entre les périphériques.
Considérations sur le débit DLG
Le trafic entrant et sortant d'une région métropolitaine est contrôlé selon un seul indicateur de débit. Il est important de comprendre ce principe afin que les utilisateurs puissent configurer la liaison de leur appareil pour optimiser le flux de trafic et le routage superposé.

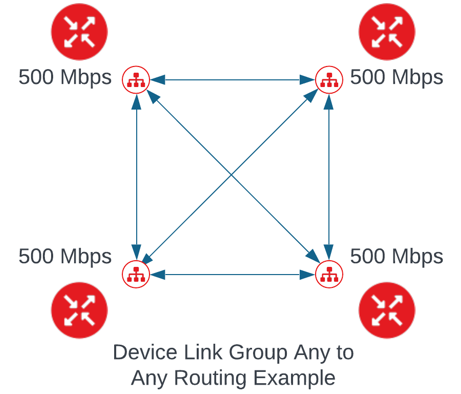

Par exemple, dans une configuration de maillage complet, les utilisateurs ont généralement le même paramètre de débit dans chaque métro, comme indiqué:

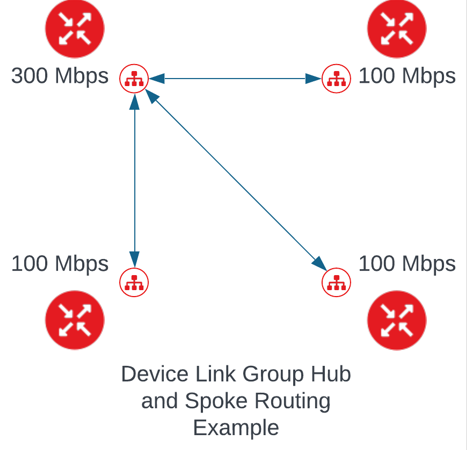

Par ailleurs, si l'intention avec un groupe Device Link est de mettre en place un schéma de routage en étoile, les utilisateurs peuvent ajouter des limites de débit comme ci-dessous :
Au fur et à mesure que des fonctionnalités sont ajoutées pour permettre l'utilisation de plus d'un appareil par métro dans une liaison d'appareils, cette conception et cette configuration de débit deviennent critiques. Cette configuration reste un paramètre par métro, et non un paramètre de débit par appareil. Dans le métro, il n'y a pas de politique de débit imposée, mais il peut y avoir d'autres limitations, telles que le débit de l'appareil lui-même, la capacité disponible dans le nœud de calcul ou le trafic best effort en concurrence avec d'autres trafics.
Lorsque le trafic entrant ou sortant d'une région métropolitaine dépasse la capacité allouée (en raison, par exemple, de la conception du routage ou du débit), des paquets sont abandonnés, le service étant fourni au mieux. Les utilisateurs peuvent modifier en tout temps la quantité de trafic permise pour chaque région métropolitaine.

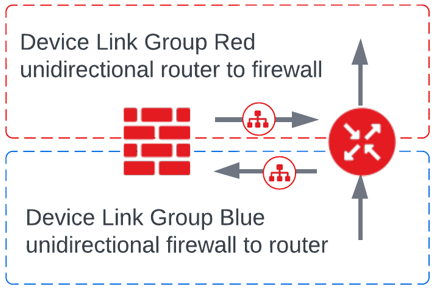

Puisqu'un seul appareil peut faire partie de plusieurs liaisons, les utilisateurs peuvent également s'en servir pour superposer des flux de trafic unidirectionnels dans certains cas d'utilisation, comme par exemple pour les pare-feu qui filtrent le trafic avant de le renvoyer vers un autre appareil. Le schéma ci-dessous en est un exemple:
La liaison entre les dispositifs est toujours capable d'être bidirectionnelle, en fonction des règles de routage superposées que l'utilisateur crée.
Liaison et redondance des dispositifs

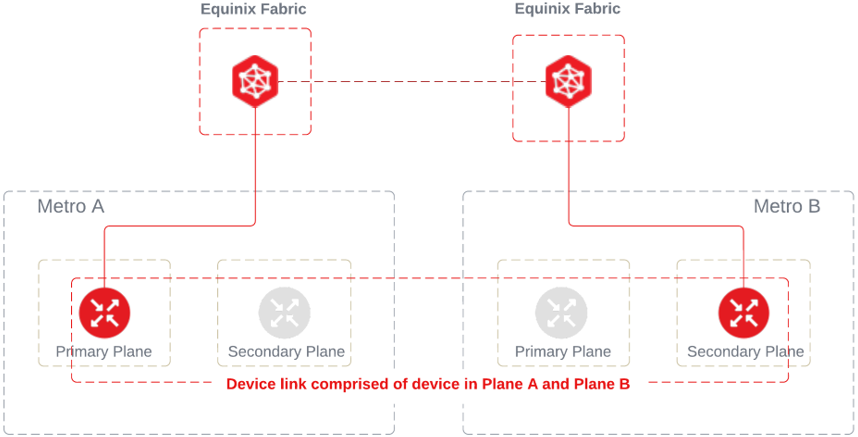

Une liaison de périphérique peut contenir n'importe quelle combinaison de périphériques primaires et secondaires appartenant à une paire redondante. Ceci est valable même si les paires ne sont pas identiques. Par exemple, une liaison de périphériques pourrait théoriquement inclure le périphérique primaire de la paire redondante A et le périphérique secondaire de la paire redondante B.
Certains dispositifs virtuels peuvent ne pas pouvoir utiliser les liens entre dispositifs en raison de paramètres propres au fournisseur ou à la configuration actuelle. Le système indique quand un dispositif n'est pas autorisé à faire partie d'une liaison de dispositifs. Voici quelques exemples de raisons pour lesquelles un dispositif virtuel ne peut pas être autorisé :
- Le dispositif n'a plus d'interfaces disponibles
- L'appareil fait déjà partie du même groupe (il ne peut pas être ajouté deux fois).
- Il n'y a pas d'adresses IP supplémentaires à allouer à partir du pool de clients initial qui a été défini.
Redondance des liaisons entre appareils

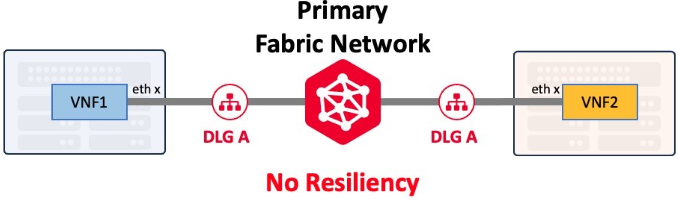

Les groupes de liaison de périphériques (DLG) peuvent être créés avec ou sans redondance. Il est important de comprendre comment les DLG redondants sont créés pour une architecture plus résiliente du service Network Edge. Consultez le document Résilience des liaisons de périphériques pour plus d'informations.
