Connexions de sous-interface à un port physique de colocation

Les sous-interfaces sont une structure utilisée sur les périphériques réseau pour diviser une interface physique ou virtuelle en plusieurs interfaces réseau logiques de couche 3. Lorsqu'une interface routée d'un périphérique réseau est connectée à un port où transitent plusieurs trafics étiquetés 802.1Q, cette interface routée peut être configurée comme port trunk, en divisant une interface unique en plusieurs interfaces réseau logiques de couche 3.

Network Edge prend désormais en charge la sous-interface sur son périphérique virtuel sur les métros connectés aux ports d'équipement physique situés dans la colocalisation du client.

Prise en charge des fonctionnalités de sous-interface pour Network Edge:

• La fonction de sous-interface doit être prise en charge par la VNF du fournisseur.
• Le port 802.1Q (côté colocation) est pris en charge. Le port Q-in-Q n'est pas pris en charge actuellement.
• Bring Your Own Connection (BYOC) n'est actuellement pas pris en charge pour les sous-interfaces.

Configuration

Pour configurer une connexion qui autorise les connexions 802.1Q au périphérique virtuel sélectionné:

1. Connectez-vous au portail client Equinix et accédez à Network Edge.

2. Cliquez sur Créer une connexion.

3. Sur la carte Mes propres actifs, cliquez sur Se connecter à mes propres actifs.

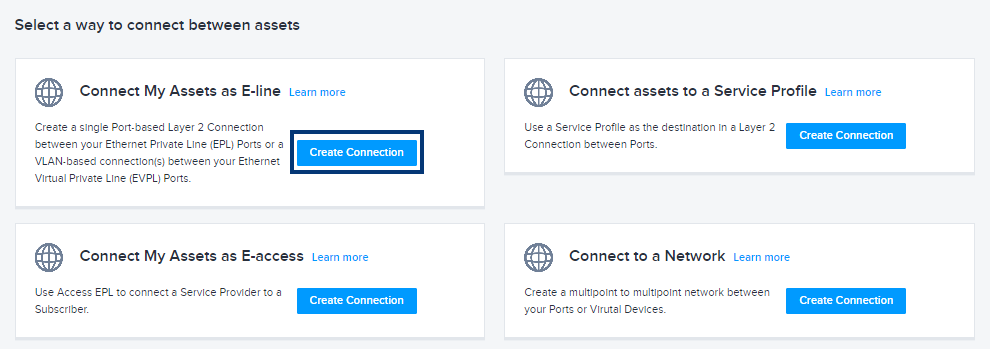

4. Sur la carte Connecter mes actifs en tant que ligne électronique, cliquez sur Créer une connexion.



5. Sur la page Sélectionner les emplacements, dans la section Origine (côté A), sélectionnez Périphérique virtuel et les options suivantes:

   • Emplacement – Sélectionnez le métro dans lequel se trouve votre appareil.
   • Type de périphérique virtuel - Sélectionnez le type de périphérique que vous connectez: périphériques virtuels, périphériques redondants ou clusters.
   • Type de connexion - Sélectionnez le type de connexion que vous établissez: Connexion unique ou Connexion redondante. Notez que ces options sont filtrées selon le type de périphérique virtuel sélectionné.
   • Enfin, sélectionnez le périphérique virtuel que vous connectez à votre colocation.

6. Dans la section Destination(côté Z), sélectionnez:

   • L'emplacement Metro de votre colocation.
   • Le port Dot1Q auquel vous connectez votre appareil.

7. Cliquez sur Suivant.

8. Sur la page Détails de la connexion:

   • Entrez un nom pour votre connexion dans le champ Connexion.
   • Dans la section Type de connexion, sélectionnez Étiqueté.
   • Sélectionnez l'option « Plage VLAN » pour configurer la plage de VLAN incluse dans cette connexion 802.1Q. Par exemple, si le port prend en charge les VLAN 5, 10, 15 et 20 (4 VLAN), vous devez définir la plage à 5-20.
   info

   Vous ne pouvez pas spécifier plusieurs ID de VLAN individuellement.

9. Sélectionnez Étiqueté et entrez la plage VLAN pour le périphérique secondaire si vous créez une connexion redondante.

10. Sélectionnez la vitesse de connexion.

11. Sélectionnez l'interface.

Valider la configuration et le réglage de la gamme VLAN

1. Dans le menu Connexions, sélectionnez Inventaire des connexions.
2. Cliquez sur l'attribut Étiquetage VLAN dans les colonnes Origine et Destination pour afficher les informations sur la plage VLAN.
3. Cliquez sur l'icône d'engrenage et sélectionnez Étiquetage VLAN.
